Собираем дымник на кирпичную трубу дымохода своими руками — иллюстрированная инструкция

Сейчас камины приобрели большую популярность, и при их установке многие задаются вопросом о том, как правильно создать дымоход для трубы и насколько это необходимо. Почти ни один камин, за исключением тех, что служат только для декоративных целей, не обходится без дымоходов и трубы.

Различные варианты дымника для дымоходной трубы

Дымник на кирпичную трубу – это древний элемент архитектуры, наличие которого на крыше дома говорит о том, что у хозяев изысканный вкус.

Стоит отметить, что уловив такую тенденцию, производители предлагают большое количество крышек на трубу разных конфигураций, и можно купить в магазине изделия по своему вкусу.

Но некоторые владельцы домов предпочитают делать все своими руками. Прежде чем приступить к изготовлению, нужно понимать не только конструкцию данного элемента декора, но и какой материал применить для создания дымника на трубу.

Вернуться к оглавлению

Содержание материала

• Для чего нужна конструкция
  • 1.1 Как устроена накрывка
  • 1.2 Как выбрать материал
• Дымник своими руками
  • 2.1 Сводчатый дымник
  • 2.2 Шатровый дымник
  • 2.3 Конусный дымник
• В заключении

Для чего нужна конструкция

У накрывки есть определенные функции, которые она должна выполнять, например:

1. Защита трубы от осадков.
2. Отведение воды от верхней части дымохода.
3. Защита кладки от разрушения.
4. Укрепление трубы.

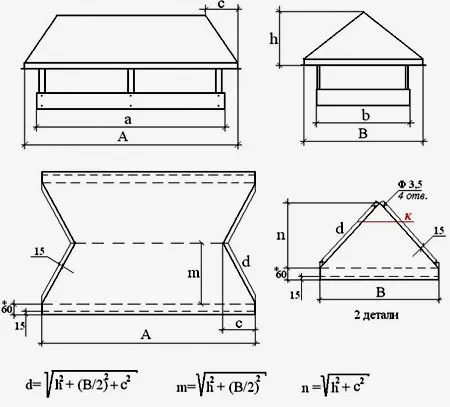

Чертеж дымника с размерами и названиями элементов

Важно! Если кованый дымник на трубу будет выполнен неправильно, то может появиться турбулентность в дымоходе и вихревые потоки, которые будут мешать отведению дыма.

Как устроена накрывка

Конструкция не сложная, но благодаря ей, в трубу не будет попадать вода при сильных атмосферных осадках и не появится наледь зимой. Независимо от формы, накрывку можно оснастить разными элементами:

1. Флюгер – декоративный элемент, показывающий направление потока ветра. Часто его присоединяют к заслонке, которая обеспечивает прохождение дыма в подветренную сторону. Благодаря этому флюгер способствует увеличению тяги в печи. Флюгер должен быть изготовлен из тонкого металла. Для легкого вращения флюгарки в его конструкции присутствует подшипник, который нужно смазывать периодически.

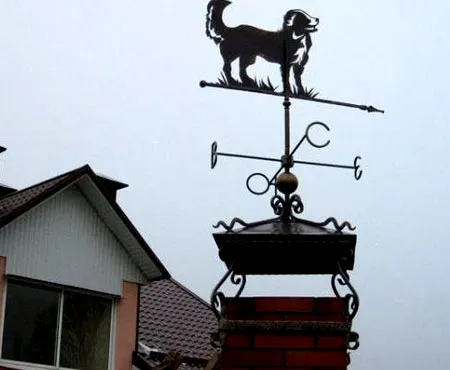

   Дымник с флюгером для трубы

2. Защитная решетка. Если камином пользуются редко, то в трубе может свить гнездо птица, для того, чтобы это предотвратить и обустраивается сетка на дымник. Также она предотвратит попадание мусора в трубу.
3. Вставка под крышку, которая призвана защитить крышу конструкции от горячего дыма, что может испортить внешний вид изделия.
4. Откидная крышка – упрощающая процесс очистки дымохода, который имеет свойства забиваться сажей. Но можно обустроить и съемный дымник.

Кроме этого, сама конструкция может различаться по форме крыши:

• шатровые;
• плоские;
• шпилевидные;
• двухскатные;
• полуцилиндрические;
• четырехскатные;
• четырехщипцовые или многощипцовые.

Накрывки могут отличаться по способу изготовления, применяемому материалу, но функция у всех конструкций одна – защитить трубу и усилить тягу.

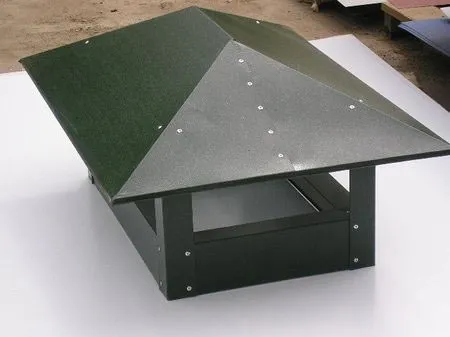

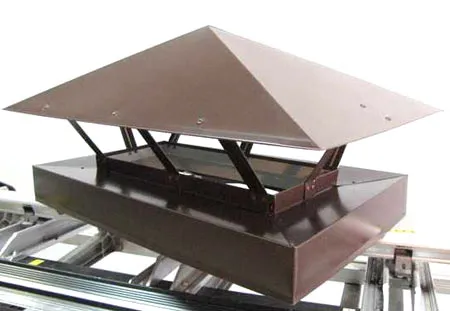

Железный дымник для дымохода

Как выбрать материал

Есть много материалов на современном рынке, из которых можно изготовить данный предмет декора. Самым распространенным материалом является нержавеющая сталь с полимерным напылением.

Если такого материала найти не удалось, то можно использовать медь, титан с цинком, алюминий. От правильного подбора материала зависит срок службы изделия. Часто производители дымников оснащают их сеткой, для защиты трубы, или теплоотражающим экраном, который сохраняет полимерное покрытие от горячего дыма.

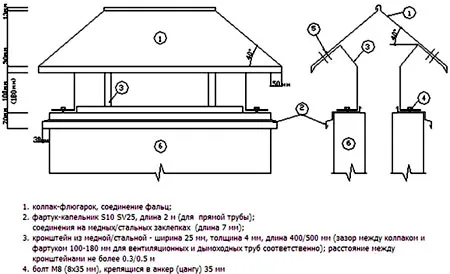

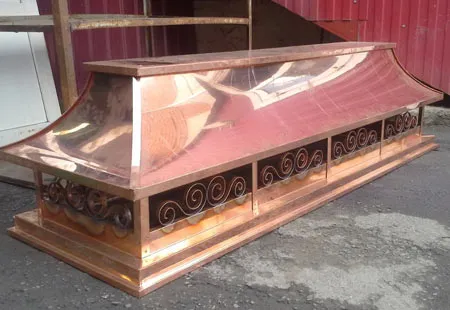

Оформление и конструкция медного дымника

Важно! Перед тем как начать делать дымник на трубу своими руками, нужно сделать точные замеры дымохода, и учесть все особенности монтажа.

Стоит отметить, что эта конструкция устанавливается на трубе, то есть место труднодоступное и поэтому нужно выбрать такой материал, который сохранит свои эстетические свойства надолго, будет противостоять атмосферным явлениям. Помимо нержавеющей стали, для этой конструкции хорошо подойдет медь. В видео показан процесс изготовления дымника из меди.

Вернуться к оглавлению

Дымник своими руками

Как уже говорилось ранее, конструкция дымника не сложная, но если вы никогда этим не занимались, то могут возникнуть некоторые трудности в изготовлении. Если вы не имеете опыта, то стоит сделать очень подробный чертеж конструкции, которую вы хотите получить в итоге.

Чертеж стоит перенести на картон, определенного размера. Далее, все детали нужно вырезать, сложить картонную модель дымника, при этом продумав все способы крепления и соединения.

Как только вам станет понятно, в какой последовательности производить сборку, можно приступить к изготовлению накрывки из металла. Рассмотрим несколько простых примеров изготовления:

Сводчатый дымник

Для его изготовления этой конструкции не потребуется много материалов, так как она достаточно проста. Приготовьте 4 стойки и небольшой лист металла, нужного размера, согнутый в дугу.

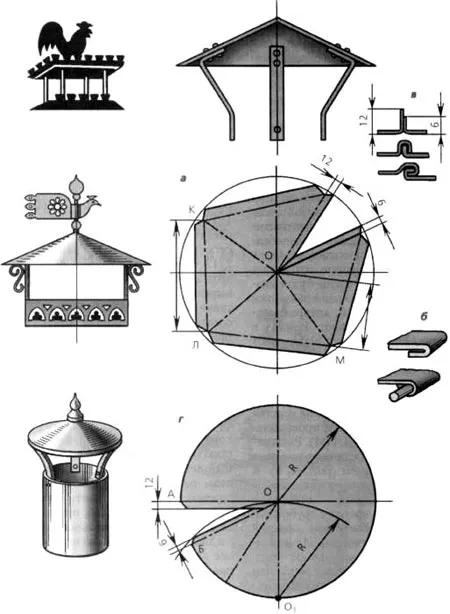

Схема сводчатого дымника для изготовления своими руками

Этапы изготовления, следующие:

1. Из листа металла нужно вырезать прямоугольник так, чтобы в согнутом виде он полностью перекрывал верх трубы. Хотите, чтобы дымник был необычным? Сделайте на длинных противоположных краях трапециевидные разрезы на одинаковом друг от друга расстоянии.
2. Из уголка, или кровельной стали заготовьте стойки в количестве 4 штук. На концах, которые нужно изогнуть буквой Г, нужно проделать крепежные отверстия.
3. Заготовьте металлический прямоугольник из того же уголка.
4. Стойки прикрепить к прямоугольнику заклепками. Внимание! Расстояние между стойками должно равняться размерам просвета дымохода, иначе установить конструкцию правильно не получится.
5. На изогнутом металлическом листе отгибаем разрезанные элементы под прямым углом в противоположные стороны, закрепляем его на стойки.
6. Дымник устанавливаем в дымоход и при помощи больших шпилек закрепляем на кладку.

Все теперь можно любоваться элементом декора на вашей трубе. При желании эту конструкцию можно украсить фигуркой петушка или белочки, вырезанными из того же металла.

Шатровый дымник

Это пирамидка, которая сложена из 4 одинаковых, треугольников. Сделать его самостоятельно не составит труда. Чем меньше основание у равнобедренного треугольника, тем круче у вас получится крыша накрывки.

Чертеж для изготовления шатрового дымника

Так же как и в первом случае, делаем чертеж, который переносим на картон и вырезаем макет. Так вы сможете не только точно подогнать накрывку под просвет трубы, но и скорректируете крутизну крыши по вашему усмотрению. Этапы монтажа:

1. Вырезаем треугольники из металла, при помощи ножниц по железу, при этом нужно не забыть оставить кромку в сантиметр.
2. Киянкой нужно проковать по краям кромки, для того, чтобы материал хорошо загнулся. Эти действия нужно произвести на всех четырех треугольниках.
3. Загибаем кромку под углом 90 градусов.
4. Стыкуем треугольники по кромке и проковываем на верстаке. Для получения более надежного соединения, в шве можно проковать проволоку.
5. Далее делаем 4 стойки из уголка, или кусочков листового железа.
6. По краям каждой стойки высверливаем отверстия для закрепления.
7. К каждому углу скатной крыши дымника при помощи заклепок приделываем стойки.
8. Закрепляем стойки в просвете дымохода частного дома, при помощи штырей, или больших гвоздей.

Если у вас достаточно знаний и мастерства, то такой дымник можно украсить флюгером аист.

Конусный дымник

Эта конструкция хорошо подойдет для железной печной трубы. Процесс работ, следующий:

1. Вам понадобится циркуль, которым на листе картона нужно будет начертить окружность по диаметру больше, чем просвет трубы.
2. Затем нужно вырезать из этой окружности небольшой сегмент, например, равный 1/12 окружности, для получения конуса.
3. Сложите картон в конус, если он, на ваш взгляд, должен быть круче, то нужно вырезать больший сегмент.
4. Перенести макет на сталь и вырезать круг, но только сегмент мы не вырезаем, а просто сделаем разрез от края окружности к центру. Края загнем на 90 градусов для соединения.
5. Как и в первом случае, шов нужно соединить и хорошо проковать.
6. Подготовить 4 стойки, которые закрепляются на конус при помощи заклепок.
7. Осталось только установить дымник на круглую трубу.

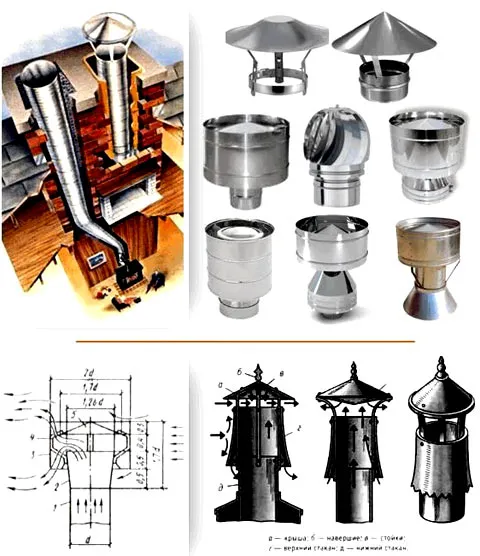

Различные виды дымников на круглую трубу

Вернуться к оглавлению

В заключении

Как видим ничего сложного в производстве, и установке дымника нет, достаточно приложить немного усилий и элемент декора будет красоваться на вашей трубе. Стоит отметить: если вы топите свой камин или печь дровами, то можно не заморачиваться по поводу цвета колпака на трубу, так как после нескольких дней она закоптится и будет просто черной, а чистить постоянно вы ее не будете, слишком трудозатратный процесс.
