Из этой статьи вы узнаете, как самостоятельно изготовить фрезерный станок для дерева в домашних условиях. Он позволит выполнять основные операции с древесными заготовками. В тексте подробно описана пошаговая методика создания такого инструмента: анализ конструкционных особенностей устройства и всех его компонентов, необходимых для установки, а также представлены чертежи с размерами и детальные описания. Эти материалы помогут вам изготовить каждый элемент и собрать их в единое функциональное устройство.

Фрезерные станки зачастую изготавливаются для выполнения нескольких функций в обработке древесины

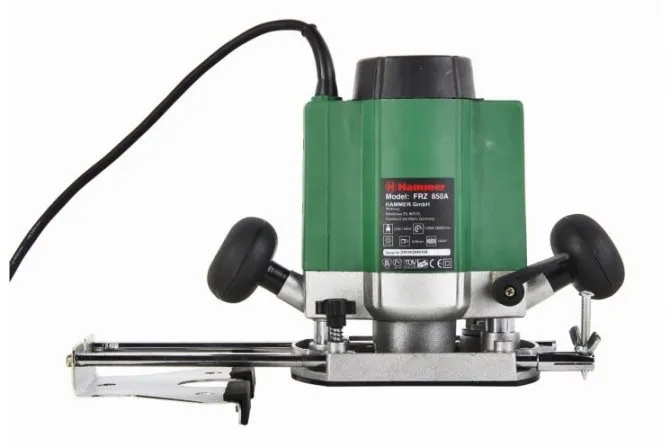

Фрезер. Особенности устройства

Фрезер – это агрегат, используемый для:

• снятия фаски;
• оформления кромки;
• создания декоративной резьбы и т. д.

Но он предназначен для работы не только с деревянными заготовками. Отличие ручной модели по металлу заключается в комплектации соответствующими фрезами. Также фрезером допускается обрабатывать пластик и оргстекло.

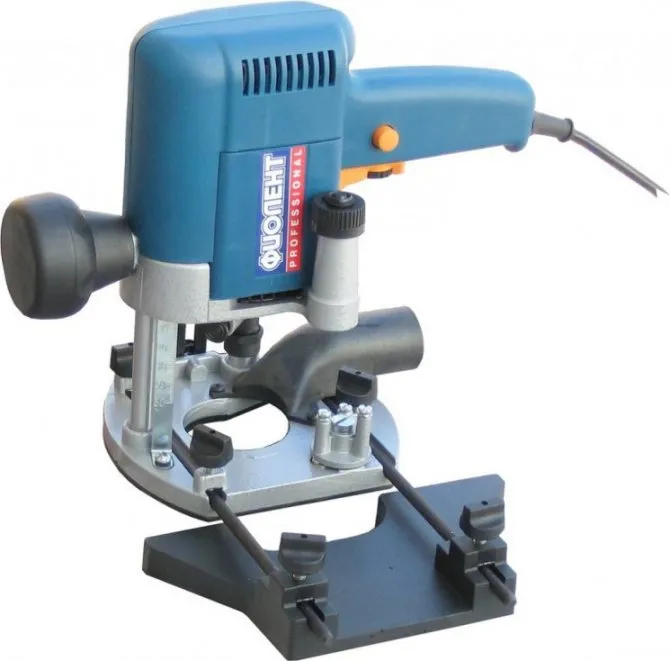

Из чертежей ручного фрезера можно сделать следующий вывод об его устройстве: основными элементами конструкции являются шпиндель, связанный с ротором, и прикреплённая к нему фреза. Шпиндель вращается и режет материал за счёт острых лезвий.

Фрезерование деталей в домашних условиях

Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.

Фрезеровать можно:

1. Поверхности деталей, добиваясь получения нужных плоскостей.
2. Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
3. Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
4. Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
5. Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
6. Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.

Разновидности

На фото ручного фрезера, сделанного своими руками, видно, что устройство может быть:

• ламельным;
• кромкооблицовочным;
• верхним (неподвижным или погружным).

Выбирать тип оборудования, нужно исходя из предполагаемой области применения.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Изготовление

Просмотрев видео «изготовление ручного фрезера своими руками», можно выявить необходимые для его сборки материалы. Это:

• электромотор (подойдёт двигатель от любого электроприбора);
• фреза;
• патрон (можно использовать патрон от перфоратора);
• лист ДСП или пластика (для основания мотора);
• специальный переходник (для соединения патрона и электродвигателя).

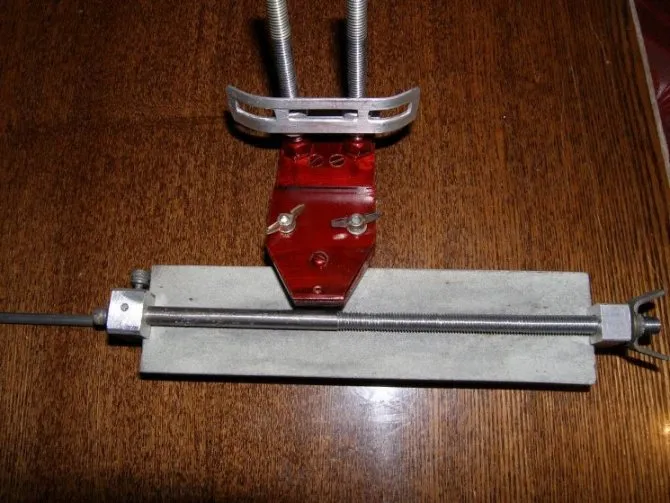

Читайте здесь — Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)

Осталось только собрать всё. Ручной фрезер готов. Его себестоимость намного ниже, чем цена магазинного варианта. Это плюс. Минус – невозможность проводить высококачественные работы.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Кроме того, при изготовлении простейшей конструкции могут потребоваться следующие материалы:

• Лист фанеры, толщина которого от 1.2 до 1.5 см.
• Металлический хомут.
• Саморезы.
• Болты и гайки М6.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

• Гаечный ключ.
• Электрическая дрель.
• Сверла на 0.4 и 0.8 см.
• Перьевое или корончатое сверло.
• Электрический лобзик.
• Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

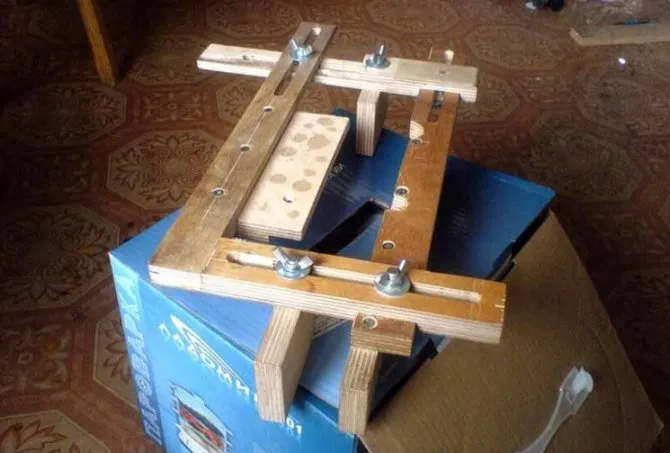

Изготовление ручного фрезера из обыкновенной дрели

Вон инструкция, как сделать ручной фрезер из дрели своими руками:

• Вырежьте из доски две круглых заготовки.
• Измерьте диаметр основания дрели сразу же после патрона.
• Возьмите один из сделанных ранее деревянных кругов и проделайте в нём отверстие такого же размера.
• Во второй заготовке просверлите отверстие чуть побольше.
• Обработайте получившиеся «баранки» наждачной бумагой.

Деталь с более узким отверстием разметьте и раскроите в соответствии со схемой. Проделайте пару поверхностных отверстий, чтобы скрыть головки болтов. Далее просверлите их насквозь более тонким сверлом. Под конец распилите эту всю «прелесть» пополам.

К элементу с большей дыркой прикрепите два бруска, упрятав саморезы.

Две части распиленной заготовки соедините друг с другом при помощи болтов и прикрутите к заготовке с брусками. Вденьте данную приспособу в дрель и затяните болты. Устройство готово к работе!

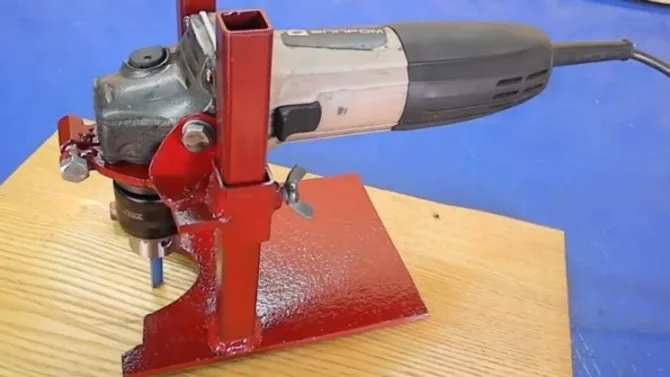

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

• Небольшая болгарка с кругом 125 мм;
• Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
• Отрезной диск;
• Зачистной диск;
• Корд-щетка на УШМ с металлическим ворсом;
• Мел;
• Тиски;
• Круглая коронка диаметром 40 мм для высверливания отверстий;
• СОЖ эмульсия;
• 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;
• 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
• Кусок листового железа толщиной 1—1,5 мм;
• Патрон для дрели 1,5—13 мм с резьбовым соединением;
• Метчик М14;
• Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
• Сверла на 8 и 10 мм;
• 2 болта 8*10 мм.

Достоинства и недостатки самодельного ручного фрезера

К преимуществам ручного фрезера по дереву своими руками относят:

• относительно низкую стоимость;
• возможность обрабатывать разнофактурные поверхности;
• простоту конструкционного решения и эксплуатации;
• лёгкость обслуживания.

Существенный недостаток всего один – малая рабочая скорость. Вы не сможете с таким устройством обрабатывать сложные детали и поверхности – не будет хватать оборотов.

Однако эту проблему легко устранить. Нужно лишь использовать высокоскоростной электромотор, например, от перфоратора. Он даст вам возможность регулировать количество оборотов, и вы сможете выполнять столярные работы любой сложности.

Также стоит отметить малую жёсткость и прочность сделанного собственноручно инструмента.

•

•

  Ковка своими руками: лучшие идеи, стильные варианты, нюансы, секреты и хитрости применения (75 фото и видео)

•

  Удивительные изобретения своими руками: 105 фото, варианты изобретений и схемы изготовления в домашних условиях

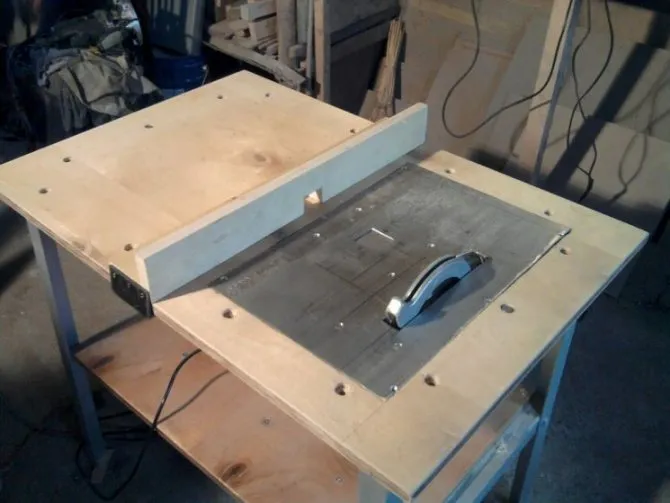

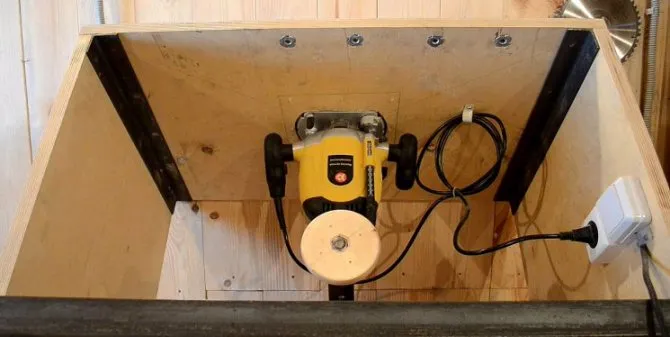

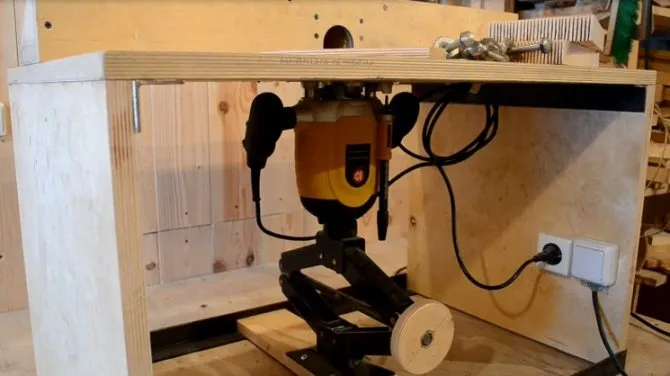

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.
Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Дополнительные приспособления

К приспособлениям для ручного фрезера своими руками относятся:

• портативный стол;

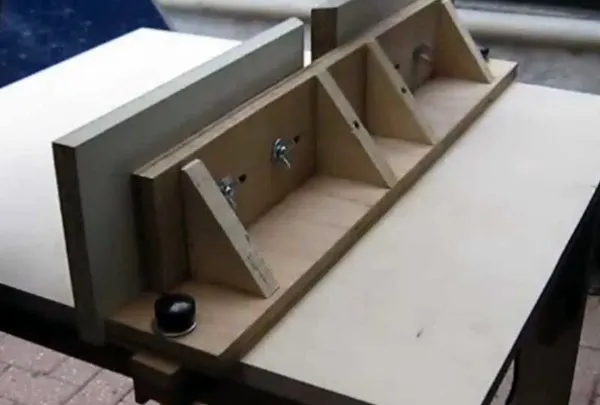

• параллельный упор (позволяет выполнять прямые и фигурные резы);

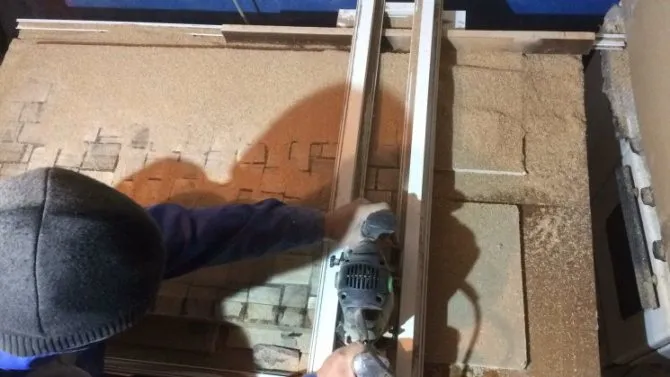

• направляющая шина (позволяет перемещать фрезер в ходе работы во всех направлениях в горизонтальной плоскости);
• копировальные кольца и шаблоны;
• циркули и пр.

Все они значительно облегчают работу с аппаратом.

Сделать ручной фрезер самому – задача вполне достижимая. С ней справится и новичок. Главное, точно следовать инструкции, и соблюдать меры безопасности. А если вы не уверены в собственных силах, то аппарат можно купить.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

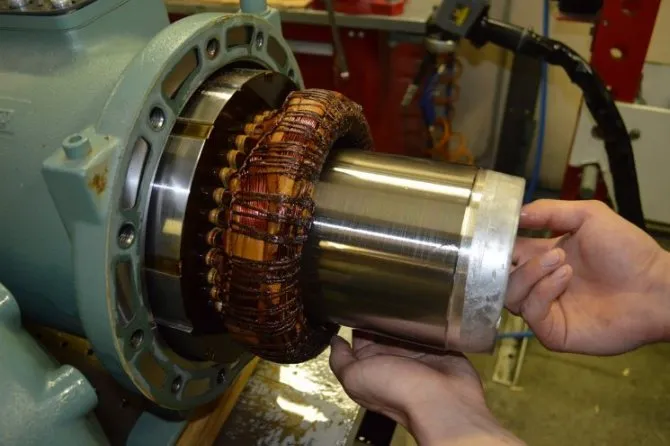

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

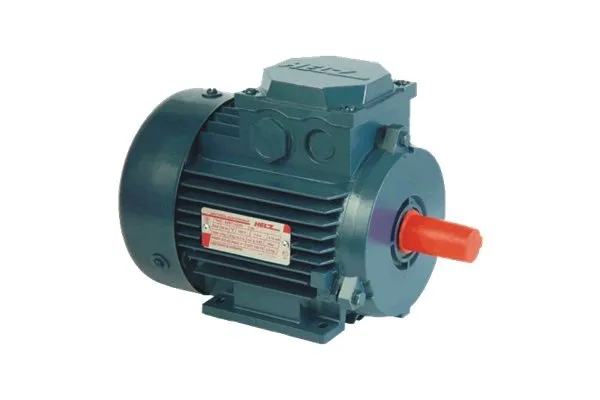

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгори. За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

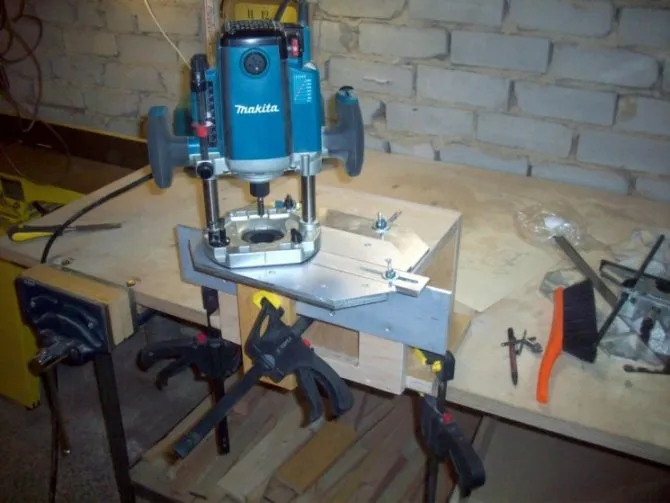

Фото ручного фрезера своими руками

•

•

  Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)

•

  Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

•

•

  Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)

•

  Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

Помогите сайту, сделайте репост

1+

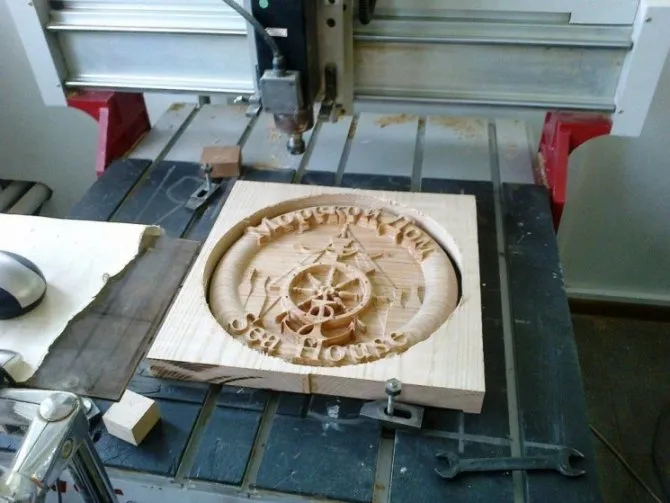

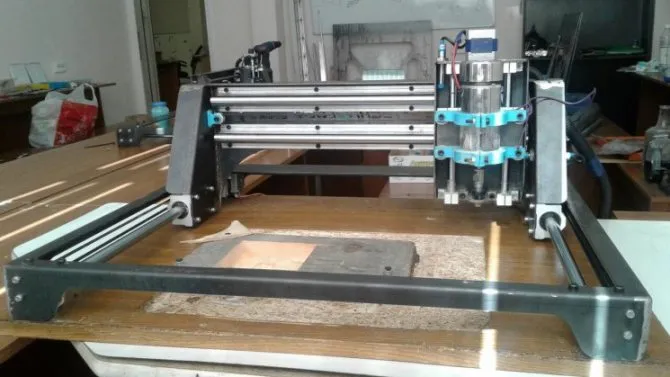

Управление станком

Как устроена управляющая программа?

Она представляет из себя текстовый txt-файл, где каждая строка задаёт новое перемещение фрезы по оси X, Y или Z. А инструмент в свою очередь переходит из одной точки в другую.

Управляющая программа задаёт не только координаты движения фрезы, но и команды для шпинделя — раскрутить или остановить, а также, скорость движения инструмента и вращения шпинделя.

Из совокупности этих программ формируется G-код.

Он передаётся на контроллер, который отвечает за дальнейшие действия станка. Существует огромное множество систем управления станком — DSP-контроллеры, NC Studio, Mach3, Moriseiki, Syntec, Weyhong, Fanuc, HAAS, Seikos, Heidenhain и др.

Программное обеспечение

Как правило, векторный чертёж для фрезеровки создаётся в Vectric Aspire. Но есть и другие программы, например, ArtCAM, Vcarve, SheetCAM и многие другие.

Выбор программного обеспечения зависит в том числе и от того, какую вы хотите делать фрезеровку. Она бывает контурной и 3d, рассмотрим их особенности.

Многоосевые фрезенрные станки

Это отдельная линейка станков для профессионалов.

Например, станки с 4-ой осью, на которую можно поставить изделие, и оно будет обрабатываться по кругу.

Кроме того, бывают 5-ти координатные фрезеры с 5-ю степенями свободы, и они универсальны. На таком оборудовании можно выполнять 2d и 3d резку или гравировку на любых материалах.

Фрезер с 5-ю степенями свободы даёт возможность работать, как на большом мебельном производстве, так и с мелкими деталями. Из достоинств такого оборудования — высокое качество и скорость работы, и он полное исключение человека из производственного процесса.

Бывает ЧПУ оборудование и с ещё большим количеством степеней свободы — роботизированные манипуляторы.
