Изготовление гаража своими руками — чертежи, подробная инструкция и обустройство (с 75 фото)
Для создания такого типа постройки совсем не требуется прибегать к дорогостоящим стройматериалам. При самостоятельном возведении гаража наиболее распространенными материалами являются шлако- или пеноблоки. Если вас интересует, как построить гараж своими руками, предлагаю ознакомиться с соответствующими чертежами.
- Глубина и тип фундамента
- Установка ворот
- Расчет требуемого количества блоков
- Возведение стен
- Перекрытие гаража
- Смотровая яма
- Заливка полов
- Отделка стен
- Обустройство вентиляции
- Монтаж полок
Глубина и тип фундамента
При его выборе обязательно учитывается вес конструкции и вид грунта. При возведении стен из шлакоблоков достаточно обустройства мелкозаглубленного ленточного или столбчатого основания. Его можно залить из бетона или соорудить из тех же блоков.
Но, если для возведения стен используются пустотелые конструкции, то для обустройства фундамента понадобятся полнотелые шлакоблоки. Фундамент из них способен выдержать конструкцию весом до 100 т.
Подготовка траншеи

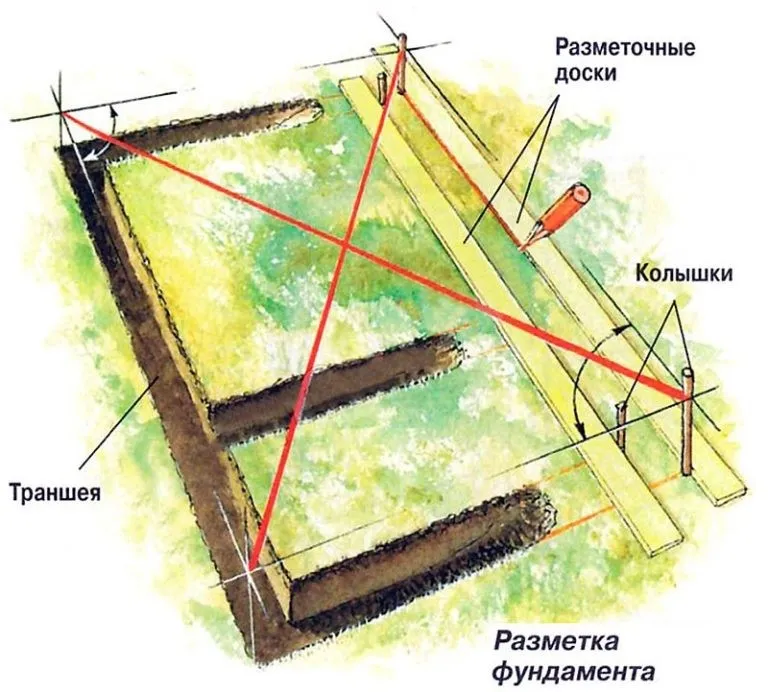

Разметка фундамент для гаража
Перед началом работ необходимо определиться с шириной и длиной строения. Чертежей и фото гаража, возведенного своими руками, в сети немало. Для легкового авто стандартных размеров достаточно будет возведения здания размером 3х6 м. По ширине необходимо оставить запас в 70 см для удобства прохода и обустройства стеллажей. Если к гаражу планируется пристроить мастерскую, то длина или ширина соответственно увеличиваются. Приемлемая высота такого строения составляет 2,3 м.
При выборе места для гаража обязательно проверьте план коммуникаций, чтобы не повредить водопроводные и газовые трубы. Для разметки будущей траншеи используют металлические прутки или прочные деревянные кольями с заостренными концами. Их расставляют по углам и сторонам будущего фундамента через каждые 1,5-2 м. Между ними туго натягивают прочный шнур. Для получения идеального прямоугольника его следует протянуть и от углов – диагонали должны получиться равными по размеру и иметь одинаковые углы пересечения.
Траншею роют вручную – при использовании техники грунт будет осыпаться. После его выемки на глубину 70-80 см (на глинистых грунтах на 150 см) землю следует тщательно уплотнить. Для беспроблемных почв большой необходимости в этом нет. На слабых же грунтах эта процедура является обязательной. При хорошем уплотнении песчаной почвы, супеси или суглинка просадка может составлять до 0,5 м.
Если в гараже предусматривается смотровая яма, вначале готовится котлован для нее. Такую яму укрепляют временной опалубкой, а лишь затем приступают к подготовке траншеи для фундамента.
Укладка блоков для фундамента
Основным минусом шлакоблоков является невысокий показатель на изгиб. Даже при небольшой подвижке грунта, к примеру, во время оттаивания его весной, по ним могут пойти трещины.
Поэтому обустройство гаража следует начинать с выбора типа основания. Возведение фундамента из шлакоблоков допустимо лишь на сухих песчаных почвах, супесях или суглинках. При строительстве на влажном грунте зданию потребуется основание, уходящие под землю ниже точки его промерзания.
Шлакоблоки укладывают на подушку из песка и щебня толщиной 40 см. Вначале траншею необходимо гидроизолировать. Для этого используют рубероид или стекловолокно.
Для получения более массивной подошвы шириной 40 см первый ряд блоков выкладывают «тычком», то есть поперек стены. Остальные ряды располагают обычным способом, «ложком», то есть повдоль. В этом случае толщина стен фундамента будет равняться 20 см.

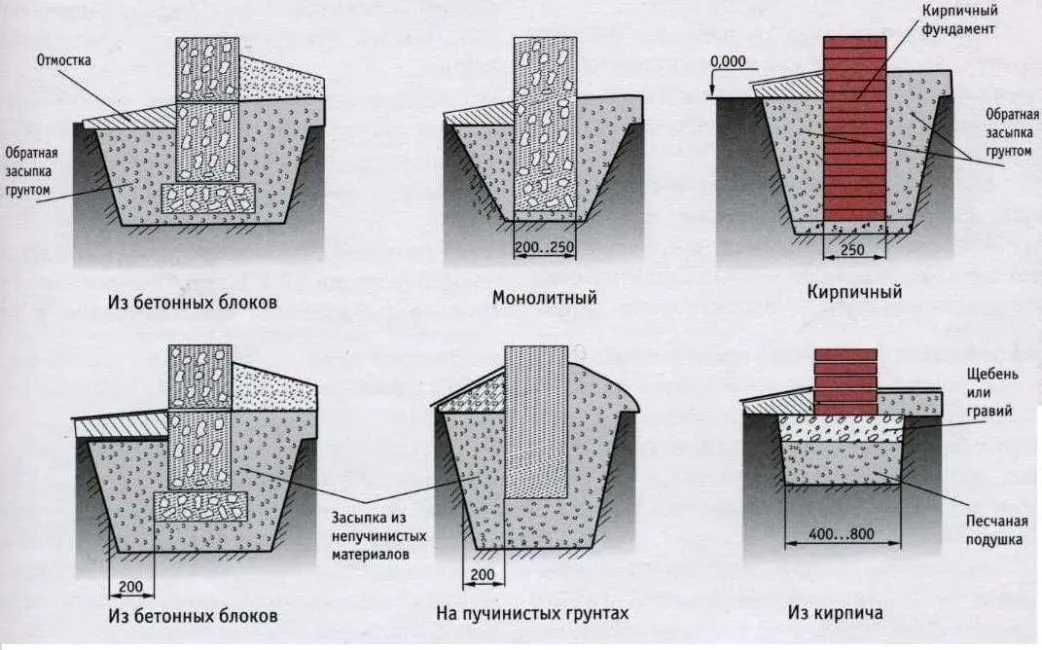

Виды ленточного фундаментa
Укладку производят в шахматном порядке таким образом, чтобы каждый из блоков следующего ряда приходился на шов ряда предыдущего. Для получения надежной конструкции вертикальность и горизонтальность рядов выверяется строительным уровнем. Высоту фундамента необходимо рассчитать таким образом, чтобы он возвышался над поверхностью на 0,7 м.
Выложенное основание необходимо упрочить с помощью штукатурной сетки. Ее крепят на цементный раствор толщиной 2 см. Для защиты основания от влаги его покрывают жидким битумом. Поверх него крепится двойной слой рубероида или другого рулонного гидроизолятора. После того, как фундамент будет полностью готов, пространство между ним и грунтом засыпается землей и плотно утрамбовывается.
Для пучинистых почв и при близком расположении грунтовых вод использование блочного фундамента нежелательно. Ведь при подвижке грунта в горизонтальном направлении кладка, да и сами шлакоблоки, могут разрушиться.
Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы
Установка ворот
Их монтируют еще до начала возведения здания. Для изготовления каркаса ворот используется металлический уголок. Поверх укладывается двутавр таким образом, чтобы он заходил в стены на 20 см.

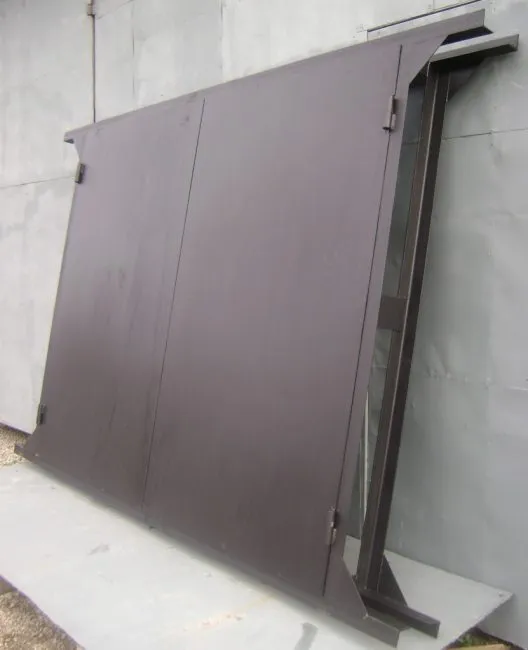

Готовые распашные, металлические ворота
Для прочного крепления воротной рамы к ней необходимо приварить металлические 12-миллиметровые прутки длиной 40 см, которые в дальнейшем будут закладываться в швы стен. Для этого понадобится точно рассчитать, на каком расстоянии необходимо прикрепить прутки.
После выравнивания конструкции и проверки расположения по горизонтали и вертикали ее вмуровывают в цемент и на время фиксируют деревянными раскосами. Перед установкой ворот обязательно проверьте, нет ли помех для открывания в виде строений или деревьев.
Читайте также: Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы
Расчет требуемого количества блоков
Для начала необходимо узнать периметр стен. Нам потребуется сложить длину и ширину постройки и умножить их сумму на 2. Для гаража стандартных размеров 3х6 м периметр будет равен (3 + 6) х 2 = 18 м.
Теперь требуется определить площадь стен. Допустим, их высота составляет 2,3 м. Умножаем периметр стен на высоту здания. Площадь будет равна 18 х 2,3 = 41,4 кв. м.
Стандартный размер шлакоблока 0,19 х 0,39 м. Перемножаем эти цифры. Боковая его площадь будет составлять 0,0741 кв. м. Теперь осталось узнать количество блоков, требуемых для укладки стен гаража размером 3х6 м. Периметр 41,4 кв. м делим на площадь одного блока 0,0741 кв. м. Получаем 558,7 штук. Округляем число до 559. Брать шлакоблоки необходимо с запасом 5-10% на резку и брак. Прибавляем к полученному числу 559 еще 56 блоков. Получаем 615 штук. Учтите, что данный расчет ведется без учета полнотелых блоков, идущих на возведение фундамента. Для него расчет следует произвести отдельно.
Для расчета требуемого количества шлакоблоков можно использовать и онлайн-калькуляторы. К примеру, этот:
При возведении стен отапливаемых помещений шлакоблоки, способные быстро впитывать влагу, требуют дополнительной облицовки и утепления. Иначе в зимнее время конденсат, образовавшийся на стыке тепла и холода, застывая, быстро разрушит стены.
Читайте также: Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы
Возведение стен
Здание из качественных шлакоблоков сможет прослужить 50 и более лет. Выложить из них стены можно довольно быстро. Но, так как такие блоки достаточно тяжелы, в работе вам потребуется помощник.

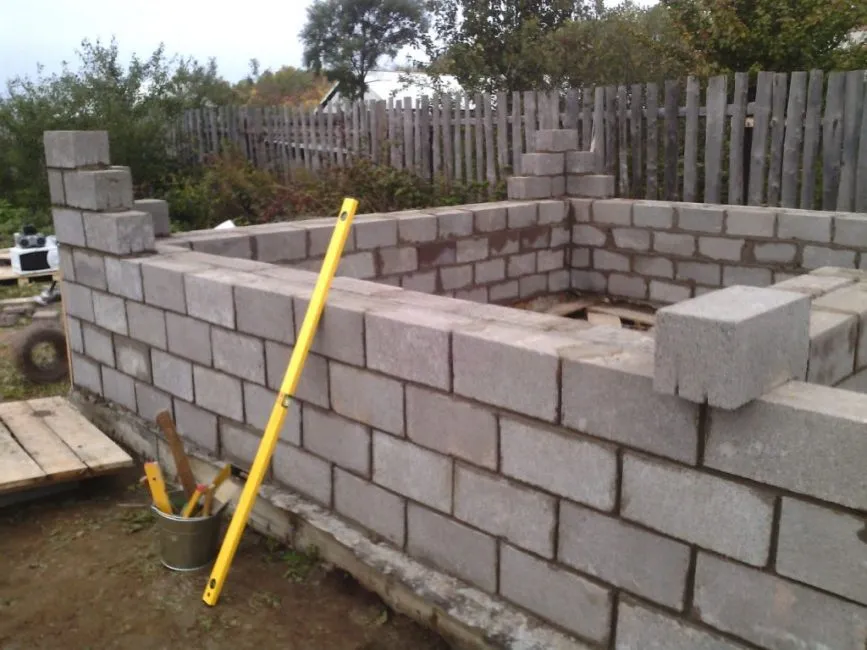

Возведение стен гаража из шлакоблоков
Если вы хотите изменить цветов швов, добавьте в раствор для затемнения сажу, для осветления известь или голубой медный купорос для получения голубого оттенка. Или используйте специальные добавки которые можно купить в строительном магазине.
Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы
Перекрытие гаража
Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.
Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

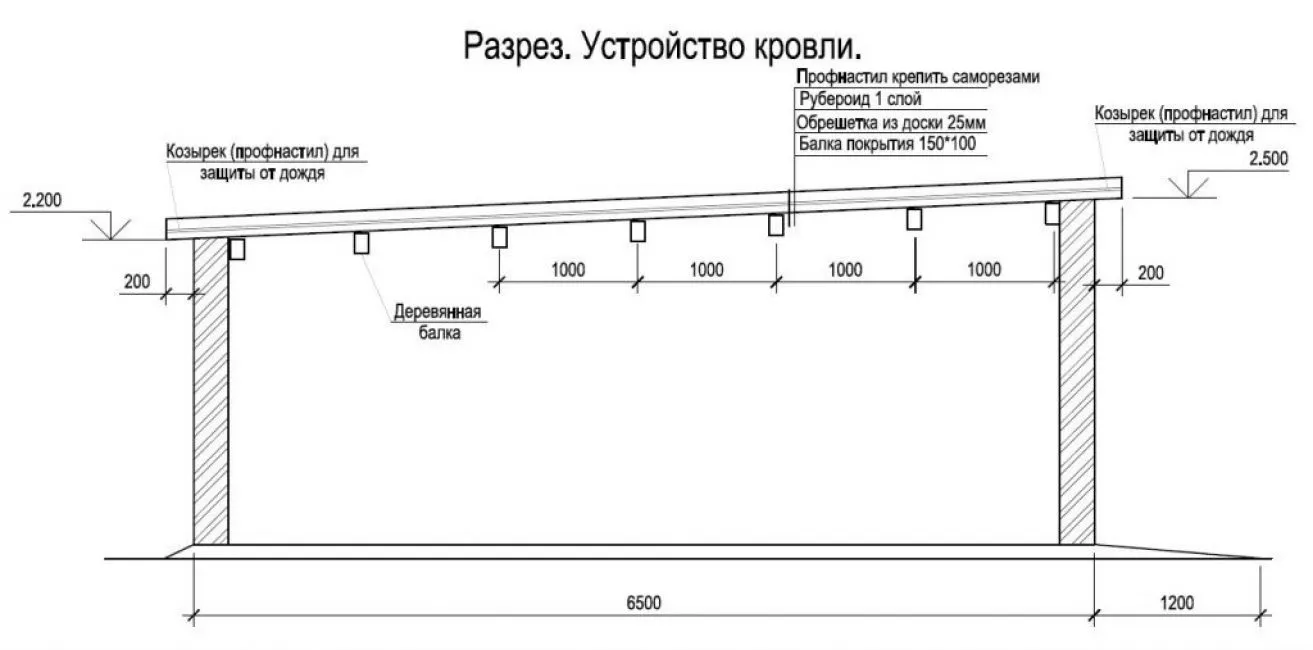

Устройство кровли гаража
По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.
Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.
Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.
При сооружении односкатной крыши стены должны иметь уклон – на каждый метр длины он должен составлять около 50 мм.
Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы
Смотровая яма
Смотровая яма
Ее обустройство возможно лишь при подъеме грунтовых вод ниже уровня 2,5 м. Если они подступают чуть выше, в районе ямы можно обустроить дренаж. Однако для этого понадобятся дополнительные трудозатраты и капитальные вложения. При высоком подходе грунтовых вод к уровню поверхности от строительства смотровой ямы лучше отказаться – ее просто затопит.
Стандартные размеры

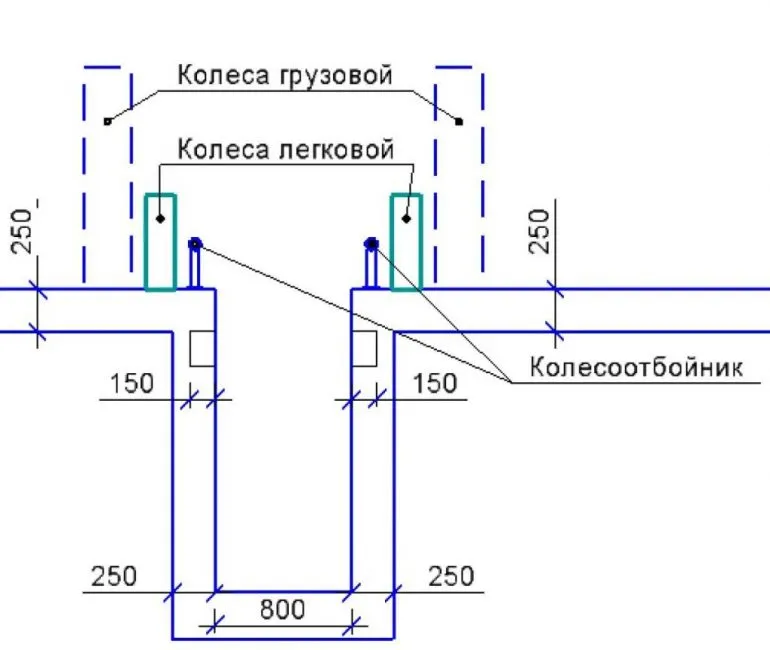

Размеры смотровой ямы
Для комфортного осмотра и ремонта легкового авто размеры ямы должны быть следующими:
- длина: для определения этого параметра к длине автомобиля прибавляется 1 м¸ к примеру, (4,5 + 1) = 5,5 м
- ширина, на 200 мм меньше стандартного размера колеи авто (расстояния между колесами), в этом случае автомобиль сможет легко заехать в яму, не рискуя свалиться вниз; уточнить эти данные можно в технической документации
- глубина: чтобы взрослый человек смог в ней стоять, разогнувшись, этот параметр должен составлять 1,85-2,0 м
Котлован для смотровой ямы необходимо сделать чуть больше, чтобы оставалось место для бетонирования или выкладки стен кирпичом. Учитывать необходимо также толщину гидро- и теплоизоляционных слоев. При необходимости в стенах ямы можно предусмотреть ниши для размещения инструментов.
Отделка стен ямы бетоном
Для защиты от влаги на дно подготовленного котлована засыпается щебень, а затем песок. Сверху такая подушка засыпается слоем влажной глины и утрамбовывается. Далее на дно закладывается арматура, и оно бетонируется или выкладывается кирпичом. Чтобы бетон хорошо схватился, яму необходимо оставить на неделю для просыхания.
После истечения указанного времени на дно укладывается гидроизоляция, затем слой пенопласта (теплоизолятора), и оно вновь заливается слоем бетонного раствора небольшой толщины. Достаточно 15-20 мм.

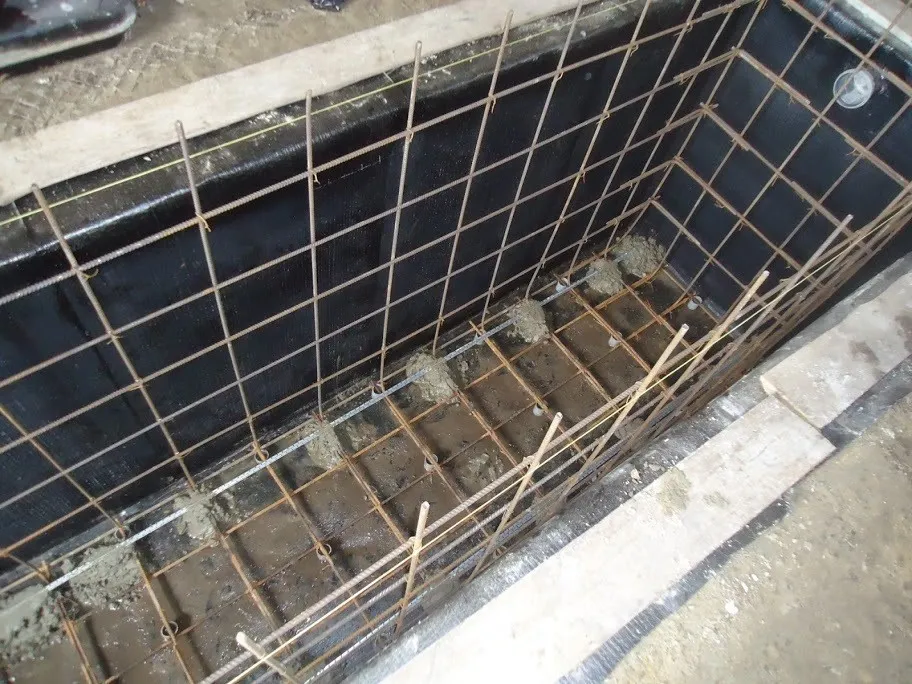

Бетонные стены ямы укрепляют арматурой
Стены также желательно предварительно обмазать глиной, являющейся природным гидроизолятором. Поверх крепится толстая пленка или рубероид. Заменить ее можно битумом, жидкой резиной или пластинами из пластика. Далее крепится теплоизолятор.
Толщина стен при заливке бетоном составляет 15 см. При установке опалубки в нее укладывается арматура в виде металлической сетки или прутков.
Бетонный раствор заливается поэтапно по 0,3-0,4 м с последующим просыханием в течение нескольких часов. На каждом этапе заливки его хорошо проштыковывают для удаления пустот.

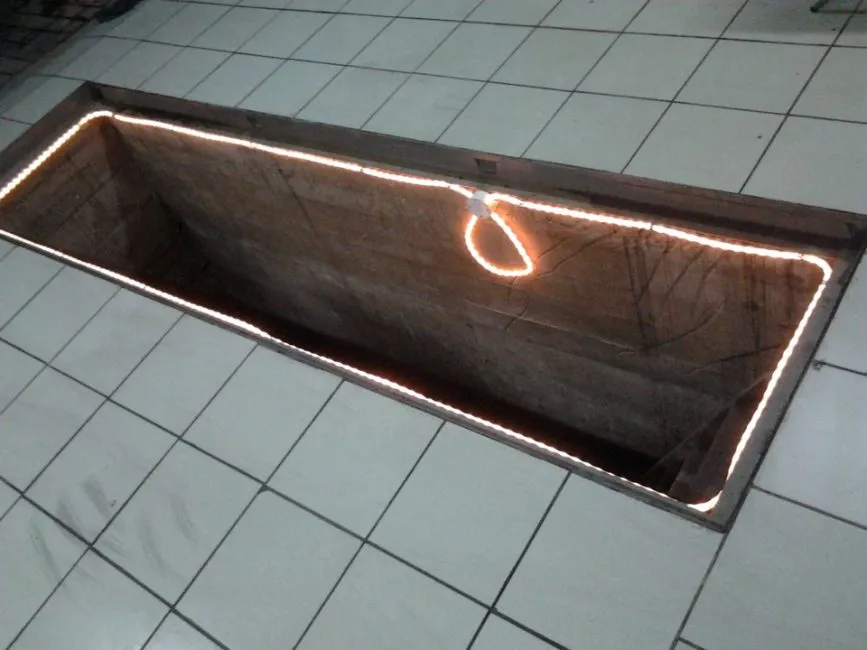

При прокладке освещения провода следует спрятать в гофру. Ее крепят к арматурной сетке с помощью пластиковых стяжек перед заливкой бетона. Предусмотреть необходимо естественную или принудительную вентиляцию смотровой ямы.
Защитить стены от осыпания можно с помощью металлического уголка, проложенного по периметру в верхней части. Желательно изготовить и прочную металлическую или деревянную крышку, чтобы исключить вероятность падения.
Для спуска в яму в ней оборудуются ступени. Хотя использовать для этих целей можно и обычную приставную лестницу.
Читайте также: Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы
Заливка полов
Перед началом заливки поверхность необходимо засыпать подушкой из щебня. Полы выравнивают по верхней границе фундамента или чуть выше. Толщина слоя бетона должна составлять 10-20 см.

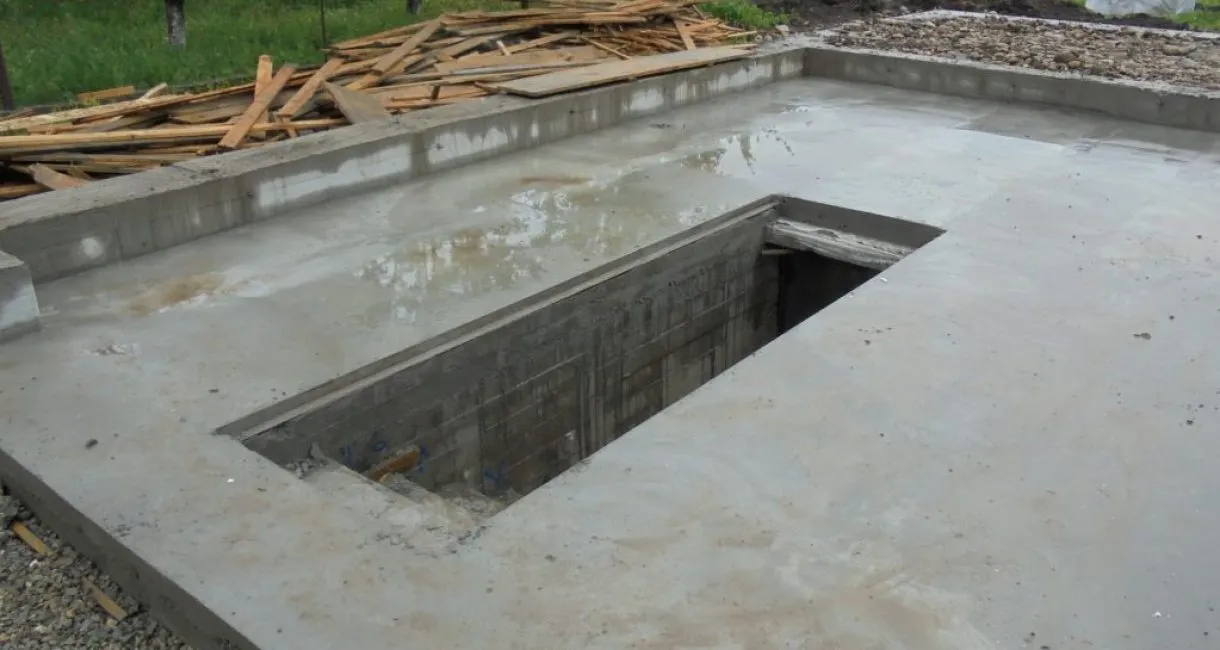

Готовое основание гаража с смотровой ямой
Чтобы полы получились ровными, при обустройстве гаража своими руками вначале необходимо подготовить маяки – металлические или деревянные рейки, установленные на шлепки густого раствора. Расстояние между рейками должно быть чуть больше длины правила – инструмента в виде длинной линейки, используемого для разравнивания раствора.
Выравнивание маяков по горизонтали производится с помощью строительного уровня. При необходимости под них докладывается раствор или, напротив, он вдавливается в поверхность сильнее. После разравнивания бетона его необходимо застелить пленкой и оставить для просыхания на неделю.
Читайте также: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы
Отделка стен
Пористые шлакоблоки способны надежно сохранять тепло в здании. Но одновременно это является и недостатком. Так как пористые шлакоблоки быстро впитывают воду, стены из него требуют дополнительной отделки. Их можно оштукатурить или защитить с помощью вентилируемого фасада. Иначе при промерзании влажных стен материал начнет разрушаться.
Отделку стен необходимо делать сразу же после окончания строительства. Самое подходящее время для этого – летний период.

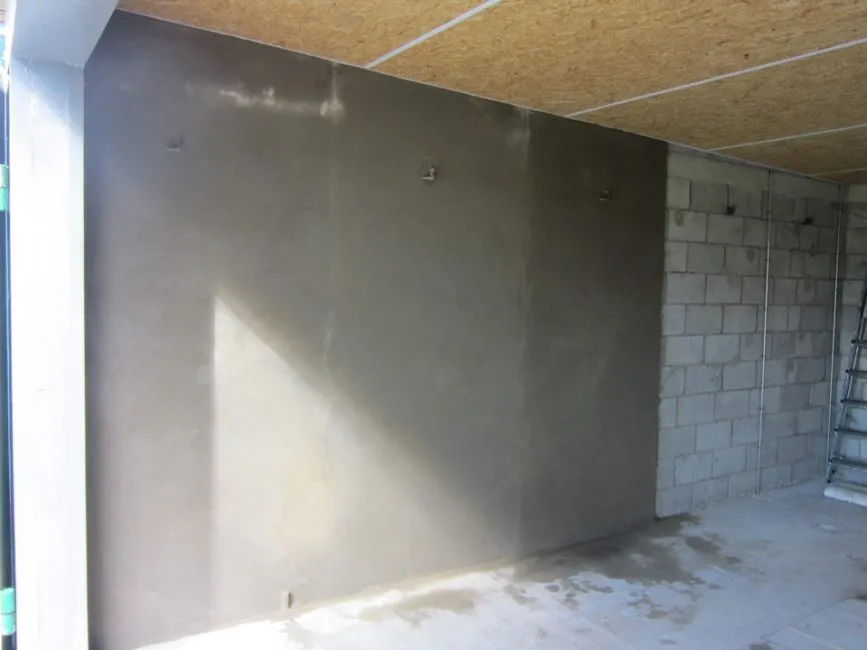

Оштукатуривание стен гаража изнутри
Так как штукатурный раствор будет плохо прилипать к шлакоблокам, при отделке используют армирующую сетку:
- ее крепят с помощью небольших гвоздей
- стены лучше предварительно прогрунтовать, это позволит лучше укрепить поверхность и увеличить ее сцепление с раствором
- для выравнивания стен расставляются маяки из деревянных или металлических реек
- штукатурный раствор набрасывается шпателем, а затем разравнивается строительным правилом вдоль маяков
- последний этап – затирка поверхности с помощью металлической терки
Заменить стандартный цементный раствор для оштукатуривания стен можно недорогим известково-глиняным раствором. Для этого берется 1 часть влажного глиняного теста, 5 частей песка и извести 1 часть.
Читайте также: Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы
Обустройство вентиляции
Если вы не хотите, чтобы детали вашего авто быстро покрылись ржавчиной, обязательно позаботьтесь о вентиляции гаража. Требуется она и для удаления выхлопных газов, отрицательно влияющих на здоровье человека.
Для небольшого помещения достаточно обустройства естественной вентиляции. Для этого в противоположных стенах готовятся отверстия: приточное для поступления свежего воздуха и вытяжное. Первое располагают на минимальной высоте от поверхности – в 10-15 см от пола. Второе вытяжное отверстие размещают почти вплотную к потолку, на расстоянии от него в 10-15 см. Вытяжную трубу выводят над кровлей на высоту 0,5 м.

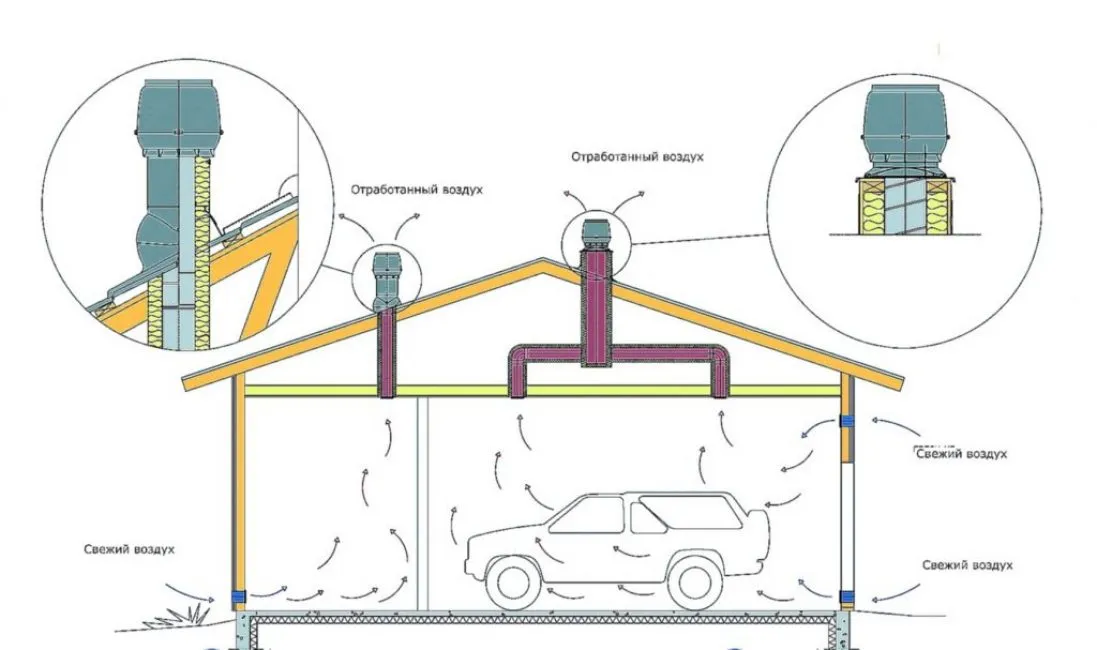

Вентиляция гаража
При обустройстве вентиляции в гараже необходимо учесть, что для помещения 15 кв. м диаметр вытяжки должен составлять 225 мм. При увеличении площади помещения на каждый квадратный метр этот параметр необходимо увеличивать на 15 мм. Если для вытяжки готовится пара отверстий, то диаметр соответственно уменьшается вдвое.
Сечение вытяжки обязательно должно быть равным или меньшим сечения приточной вентиляции. Иначе возможно опрокидывание тяги. По этой же причине, если вы прикрываете приточный воздуховод, обязательно уменьшайте тягу и в вытяжке.
Не забудьте, что при обустройстве смотровой ямы в ней требуется обустройство отдельной вентиляции!
Читайте также: Что можно построить на дачном участке? | ТОП-9 Распространенных дачных построек | (75 Фото & Видео) +Отзывы
Монтаж полок
Без мест хранения инструментов настоящему автомобилисту обойтись сложно. Для обустройства полок в гараже можно воспользоваться любым вариантом их расположения. Они могут быть подвесными, угловыми, иметь разную длину и ширину. Полки можно расположить вдоль одной, двух или даже трех стен.

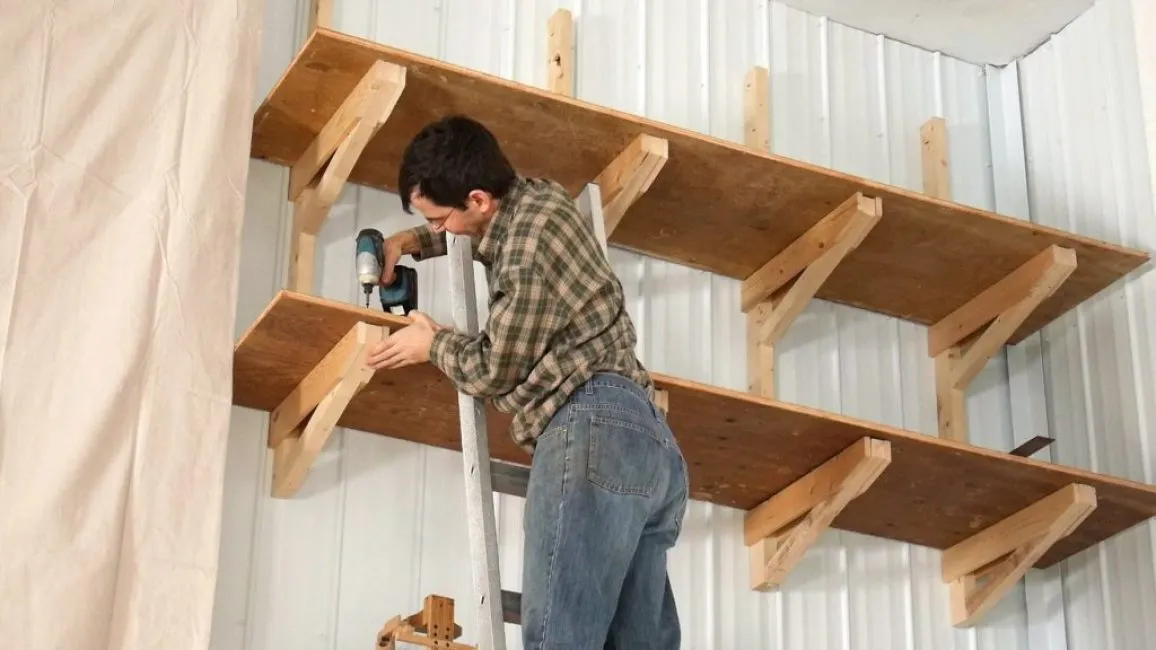

Подвесные полки в гараж
Если на полки будут устанавливаться емкости с жидкостями, по низу лучше предусмотреть небольшие бортики. Обязательно продумайте, где вы будете хранить массивные вещи. Такие полки должны быть дополнительно укреплены. Иначе со временем они провиснут, а затем и вовсе обвалятся. Зимнюю и летнюю резину лучше подвесить ближе к потолку, чтобы она занимала минимум свободного места.

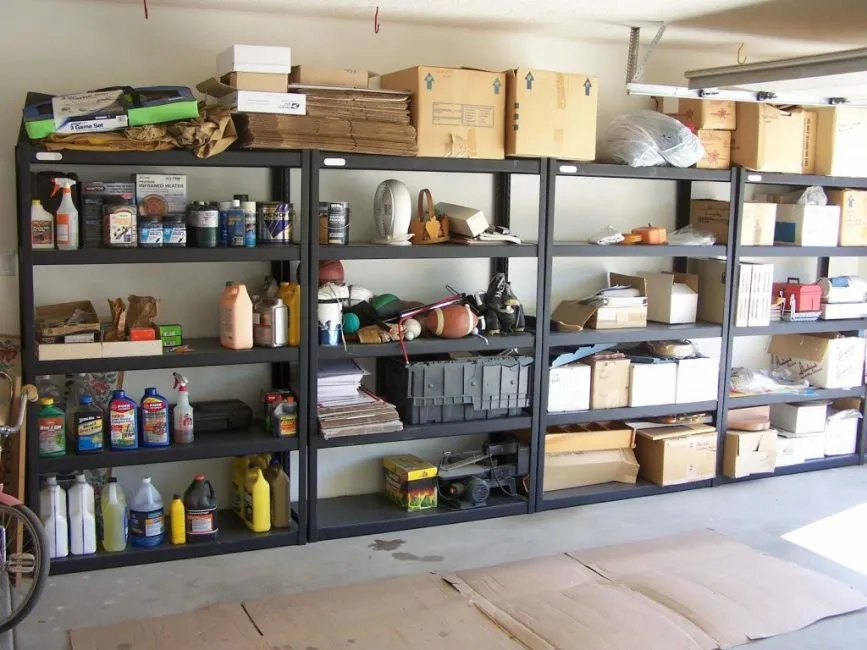

Сборные стеллажи
В данном видео подробно рассказывается о каждом из этапов возведения гаража из пеноблоков, а также об основных тонкостях и секретах его строительства.
