Изготовление гнутика для холодной ковки своими руками — чертежи и схемы

Гнутик, простой в использовании инструмент, может оказаться весьма полезным при работе с листовым металлом в различных ситуациях. Современный рынок предлагает множество моделей такого устройства, но при желании вы можете изготовить гнутик своими руками.

Сферы применения

Кромкогибочный станок или простейший ручной инструмент, предназначенный для гибки кромок, находит широкое применение во многих сферах. Кромкогиб позволяет, в частности, изготавливать из тонколистового металла элементы воздуховодов, подготавливать кромки заготовок для их соединения посредством сварки. Авторемонт (кузовные работы) – еще одна область применения такого инструмента и оборудования.

Кромкогиб также активно применяется в строительстве и при выполнении ремонтных работ по дому. Используя такой инструмент, формируют фальцевые соединения тонколистовых металлических элементов и даже изготавливают изделия различной конфигурации.

Если говорить о принципе, по которому действует кромкогиб, то он достаточно прост. Чтобы загнуть кромку тонколистового изделия, шкалу кромкогиба устанавливают на требуемую ширину обработки, затем край обрабатываемой детали помещают между рабочими роликами приспособления и, передвигая устройство, выполняют гиб.

Холодная ковка

Таких недостатков горячей ковки, как:

• большая трудоемкость,
• высокие требования к квалификации мастера,
• низкая повторяемость изделий.

Холодная ковка

Недостатков лишен метод холодной ковки. Он основан на свойстве металлов изменять в определенных пределах свою форму под воздействием механического усилия. Технология применима к пруткам круглого и квадратного сечения, металлической полосе, трубам и прокату различного профиля. Несколько базовых операций, таких, как

• изгиб заготовки под заданным углом и по заданному радиусу,
• формирование завитков и спиралей,
• скручивание одной или нескольких заготовок по продольной оси

и комбинация получившихся деталей позволяет создавать кружевные ограды, беседки, скамейки, элементы декора и домашней утвари в разумные сроки и по приемлемой цене, в разы, а то и в десятки раз ниже, чем при использовании горячей ковки.

К тому же все элементы будут совершенно одинаковыми по форме и размеру, что особенно важно при формировании из них узоров и орнаментов.

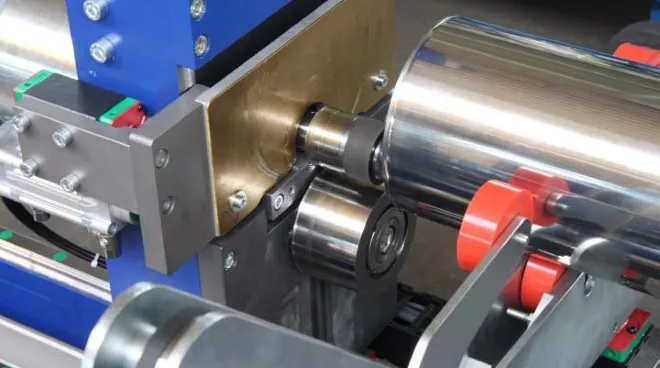

Для получения основных элементов используют специальные станки.

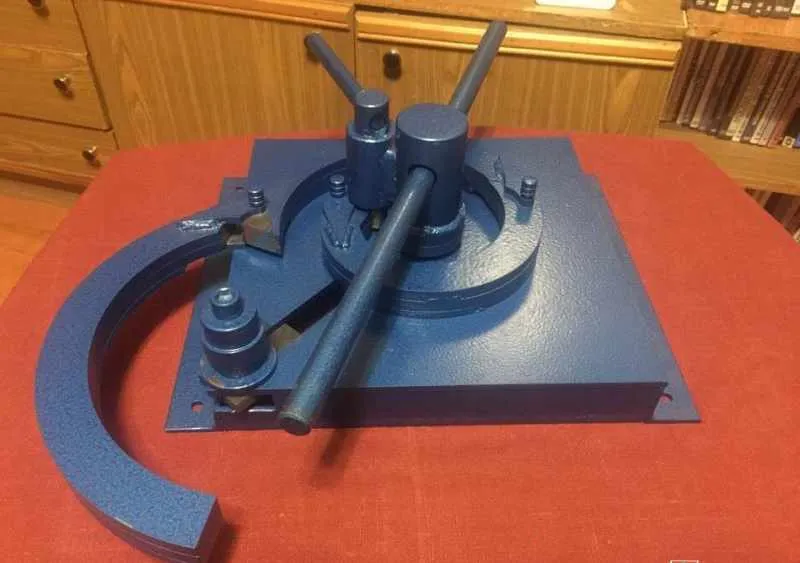

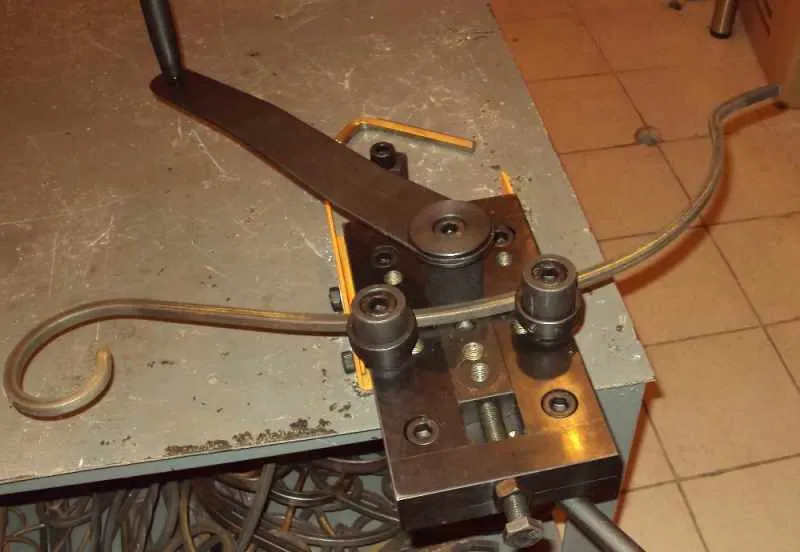

• Гнутик — один из самых популярных. Он позволяет сгибать пруток под заданным углом и по заданному радиусу, в том числе и в виде волны.

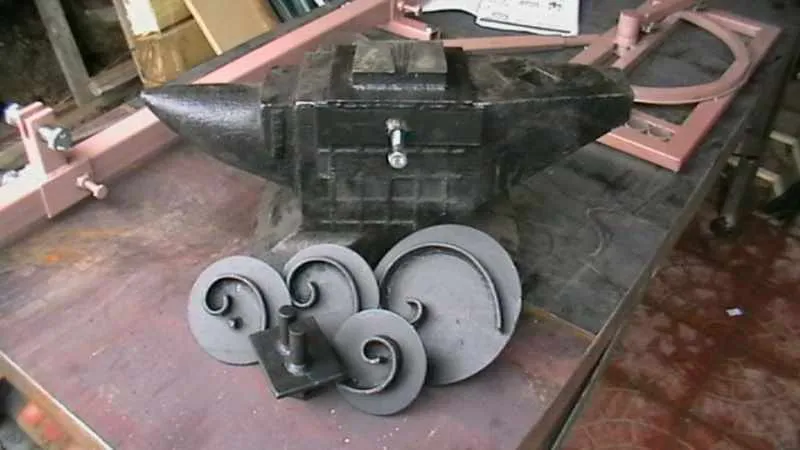

• Улитка служит для закручивания конца прутка или трубы в спираль

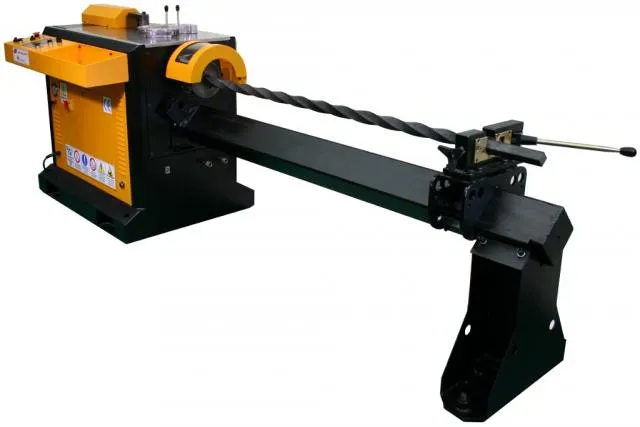

• Торсион предназначен для скручивания прутка вдоль его продольной оси.

Если планируется выпуск больших серий изделий — то понадобится станок промышленного производства. Он обладает высокой производительностью, достаточным ресурсом, снабжен электроприводом достаточной мощности, совмещая в себе гнутик, улитку и торсион. Передовые производители оснащают свои агрегаты полуавтоматическими приставками, и роль работника сводится к установке нужной оправки, закреплению заготовки и запуску программы. Система сама регулирует скорость подачи, силу прижима формующего ролика, начало и окончание формовки.

Если же вы планируете для начала просто познакомиться с технологией холодной ковки, пощупать руками, то устройство начального уровня можно сделать самостоятельно, сэкономив значительные суммы, поскольку промышленные агрегаты приближаются по цене к автомобилю.

Основные разновидности

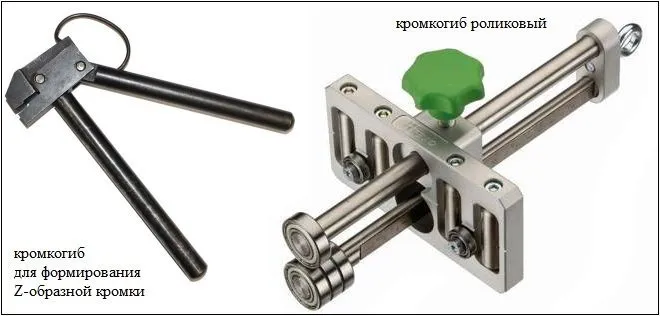

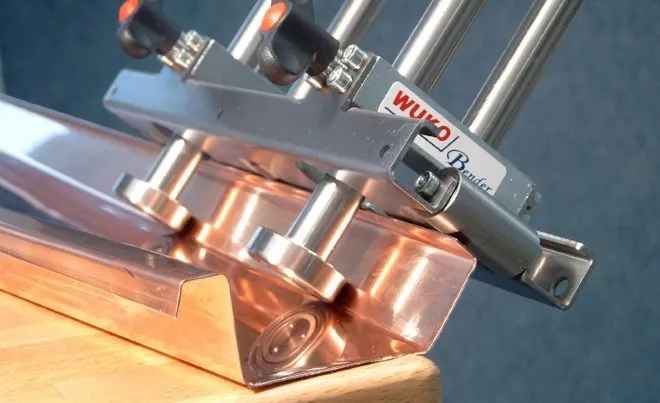

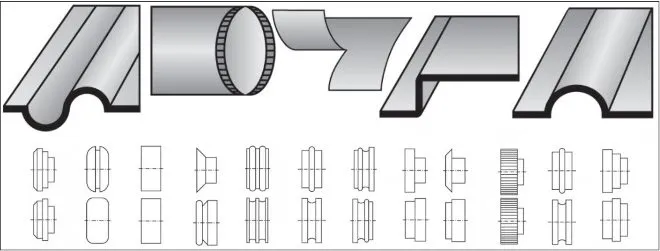

Наиболее простыми по конструкции из представленных на рынке кромкогибочных устройств являются ручные приспособления роликового типа. Все манипуляции с такими кромкогибами осуществляются при помощи рукоятки, которой они оснащены, а основную работу по деформированию края металлической заготовки выполняют ролики. Ширина гиба, выполняемого при помощи такого приспособления, регулируется посредством специального ограничителя, установленного на направляющих устройства.

Высокую мобильность кромкогиба, работать с которым можно даже на высотных объектах, обеспечивают не только его компактные размеры, но и небольшой вес, составляющий порядка 2 кг. Используя ручной кромкозагибочный инструмент, можно загнуть край металлической заготовки на угол до 90°, при этом толщина металла, из которого она изготовлена, не может превышать 0,8 мм.

При помощи кромкогиба можно выполнять гибы любой длины, а их ширина может находиться в интервале 0,5–20 см. Как видно из технических характеристик такого устройства, его возможности достаточно ограничены, поэтому использовать его целесообразно лишь для решения несложных технологических задач. Более производительным и функциональным является кромкогибочный станок, оснащенный гидравлическим приводом. Оператору, работающему на таком оборудовании, не надо прикладывать значительные физические усилия для того, чтобы согнуть кромку металлической заготовки. За счет высокой мощности, которой отличается такое устройство, его можно использовать для обработки заготовок из листового металла даже значительной толщины.

Гидравлический кромкогибочный станок в зависимости от габаритов может быть стационарным или передвижным. Именно гидравлическим приводом чаще всего оснащается такое оборудование, которое имеет и другое название – «кромкогибочный пресс».

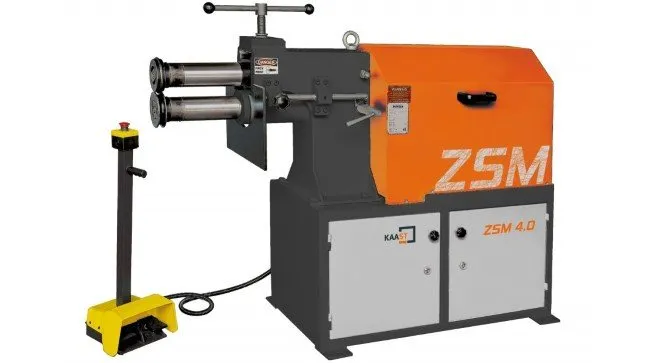

Кромкогибочный станок может быть оснащен и электромеханическим приводом. При помощи данного оборудования можно изготавливать фальцы различного типа и даже выполнять осадку фальцевого шва, если оснащение станка позволяет это делать.

Большой популярностью пользуются кромкогибы, оснащенные пневматическим приводом. Рабочие органы такого станка, работающего по принципу «поворотной балки», за счет использования пневмопривода позволяют оказывать значительное давление на обрабатываемую заготовку, величина которого может доходить до 6,2 бар. Между тем применять такой кромкогибочный станок можно для обработки заготовок из листового металла, толщина которого не превышает 1,2 мм, при этом ширина обрабатываемой кромки не может быть больше 12 мм. Решив использовать серийное оборудование данной категории или изготовить пневматический станок своими руками, вы должны иметь в виду, что для полноценной работы такого устройства необходимо обеспечить расход воздуха, равный 113 л/мин.

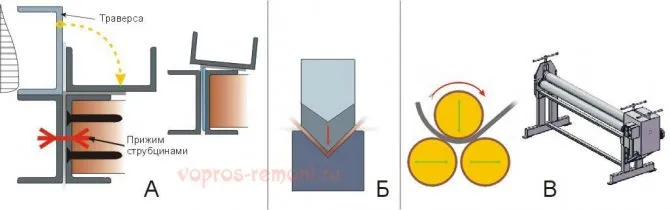

Как сделать ручной листогибочный станок своими руками — инструкция

Во-вторых, типовые габариты изделий вынудят освободить некоторую площадь, причем весьма значительную. Всегда ли это возможно или удобно?

В-третьих, самостоятельно редко приходится работать с толстыми заготовками. В основном все «поделки» изготавливаются из тонкого листового железа, а для этого достаточно и «ручного варианта», без элементов механики, электрики, пневматики или гидравлики.

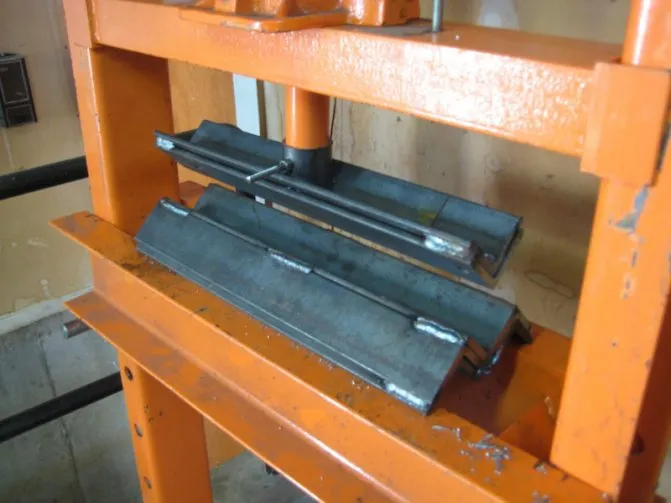

Для тех, кто с такими доводами полностью согласен, и предназначена эта статья. Учитывая, что на практике чаще всего необходимые нам операции можно выполнить с помощью ручного «листогиба», о его самостоятельном изготовлении мы и поговорим. Тем более что в итоге он «встанет» не так уж и дорого. А учитывая, что применение традиционных инструментов (киянки, оправки) несколько ограничивают наши возможности, выгода сборки «листогиба» вполне очевидна. Впрочем, можно сделать даже гидравлический пресс — читайте, это несложно.

Существует много моделей станков, которые отличаются габаритами, весом, нюансами технических решений и, соответственно, чертежами.

Если свести все особенности конструкций воедино, то можно сделать такие выводы:

1. Для домашних нужд в качестве материала для листогибочного станка можно использовать не только металл. Простейший «листогиб» собирается и из древесины. Естественно, дерево должно быть твердой породы. А вот для жесткого сочленения элементов используется «железо» – скобы, уголки, пластины и так далее.

1. Основными частями являются:

• основание;
• прижим;
• пуансон (с рычагом).

Станок для работы с небольшими заготовками

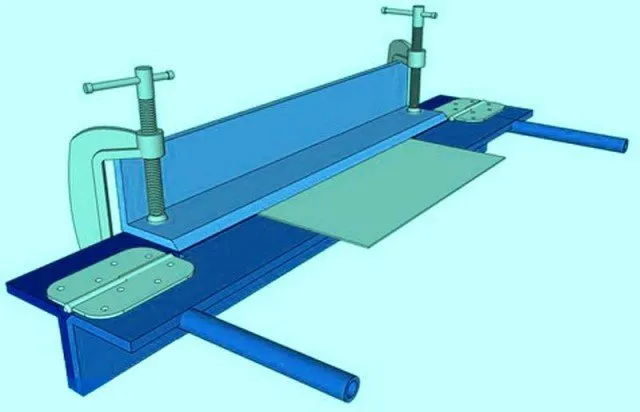

Вполне подходит для изгиба кусков металла небольшой толщины. По чертежу несложно понять порядок сборки.

Для работы с железом различной толщины понадобится изготовить «индивидуальные» пуансоны под каждый типоразмер. Отличие – в параметрах пазов.

Если добиться прямого угла не удастся, то нужно «подпилить» место, где производится изгиб заготовки.

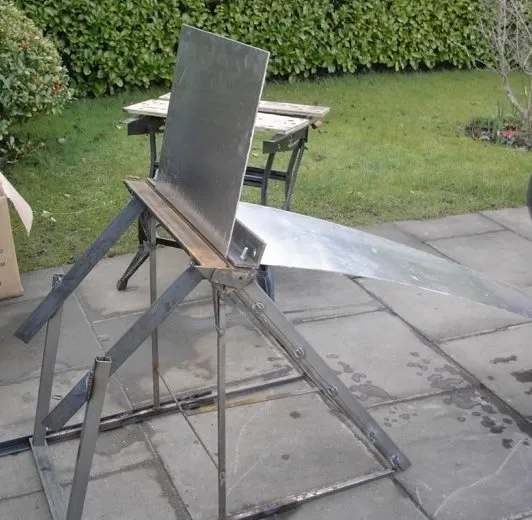

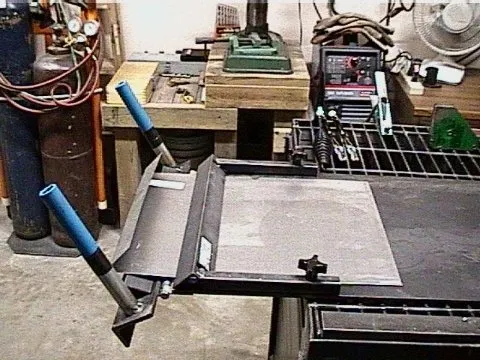

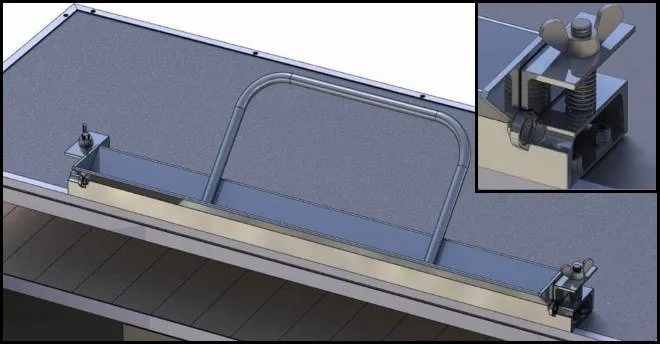

Станок для работы с габаритными листами

В этом случае использовать при «конструировании» древесину не стоит. Придется подбирать железный уголок и швеллер. Для рычага достаточно толстого прутка арматуры.

Особенности сборки:

•

• щечки делаются из 5 мм стали;
• в качестве фиксирующих элементов используются болты-«барашки». С ним работать гораздо удобнее.

Перед окончательной сборкой необходимо произвести корректировку положения элементов. Берется «пробная» заготовка (кусок листа) и на нее накладывается прижим. Все это крепится к основанию двумя струбцинами.

После того, как удается добиться ровного изгиба, «щечки» к основанию «прихватываются» сваркой.

Нет смысла подробно объяснять, на каком расстоянии и какого диаметра сверлить отверстия и так далее. Тот, кто заинтересуется такой конструкцией, без труда все просчитает сам.

Что можно сделать дополнительно:

• установить «задний» стол. Он облегчит работу с габаритными листами;
• смонтировать «резак». С его помощью можно будет «кроить» металл.

Практические рекомендации

• Если требуется добиться абсолютно ровного изгиба заготовки вдоль всей линии, то прижимную часть следует дополнительно подвергнуть фрезеровке.
• Чтобы облегчить процесс и избежать образования разрывов или трещин в материале, предварительно участок, подвергающийся изгибу, целесообразно прогреть. Например, паяльной лампой или газовой горелкой.

Самостоятельное изготовление кромкогибочного станка

Как сделать приспособление для выполнения кромкогибочных операций? Решается такая задача достаточно просто.

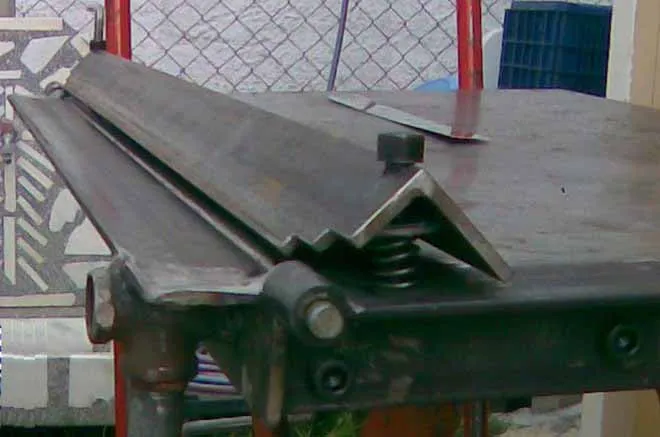

Вариант первый. Станок для сгиба длинных прямых кромок

Для того чтобы изготовить такое устройство, вам потребуются его чертежи, которые несложно найти в интернете, а также следующее оборудование и расходные материалы:

• металлические швеллеры, из которых изготавливают основание и прижимы кромкогиба;
• толстостенный уголок для изготовления обжимного пуансона;
• металлический лист, из которого будут изготовлены щетки кромкогиба;
• металлическая скоба, используемая в качестве ручки устройства.

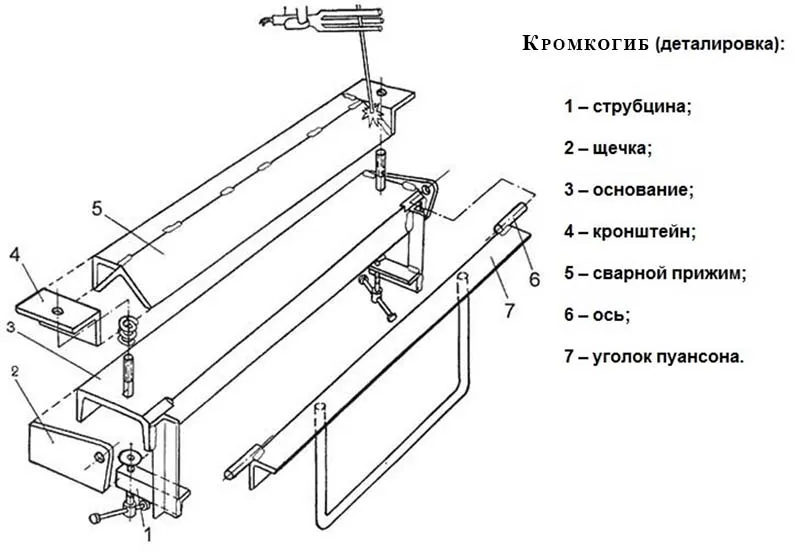

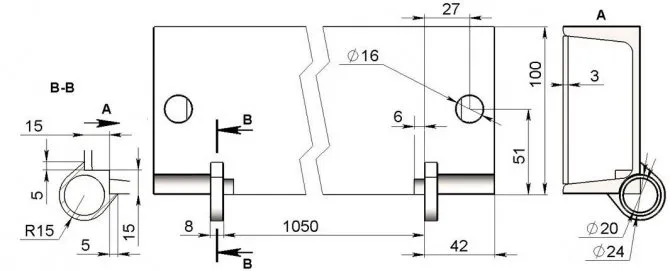

Схема сборки, позволяющая изготовить станок для выполнения кромкогибочных операций, выглядит следующим образом:

• На ребрах пуансона и основания снимаются фаски, размер которых должен составлять 7х45°, а длина – 30 см.
• К пуансону привариваются металлические прутки диаметром 10 мм, которые будут выступать в качестве осей. Приваривая такие прутки, необходимо следить за тем, чтобы их ось совпадала с ребром уголка.
• На концах рабочей части прижима делаются выборки.
• Самодельный кромкогиб предварительно собирается в тисках, при помощи которых пуансон сжимается с основанием. При этом важно следить за тем, чтобы стенка пуансона и рабочая полка основания, между которыми помещается картонная прокладка, располагались в одной плоскости.
• На ось пуансона надеваются стальные щетки, которые прижимаются к основанию при помощи струбцин.
• После проверки правильности положения щеток их приваривают к основанию устройства.
• В основании кромкогиба просверливаются отверстия, в которые вкручиваются зажимные болты.
• К основанию станка – металлическому швеллеру – привариваются шпильки, на которые накручиваются гайки.
• Выкрутив болты, их вставляют в рассверленные отверстия прижимного механизма и накручивают на них ограничительные гайки.
• К металлическому уголку самодельного кромкогиба приваривается ручка.

После того как ваше кромкогибочное устройство собрано, остается только зафиксировать его в слесарных тисках.

Видеообзор изготовления первого варианта кромкогибочного станка можно детально увидеть в представленном ниже видеоролике.

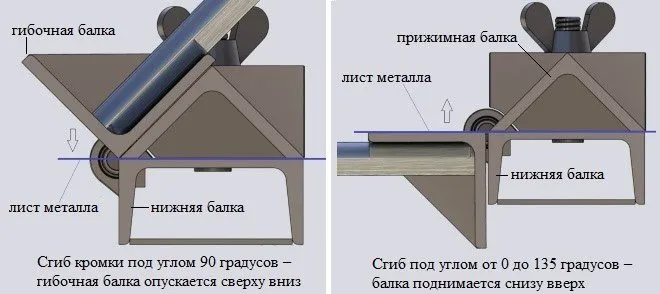

Как устроен станок

Основными деталями станка для гибки металла являются:

• основание;
• рабочий стол;
• прижим;
• обжимной пуансон;
• ручки — рычаги.

В более «продвинутых» моделях кромкогибов, сделанных своими руками, можно увидеть еще и отрезной роликовый нож. Его тоже сделать несложно, но это будем считать дополнительным оборудованием.

Основанием станка может служить сварной металлический стол из уголка или профильной трубы. При стационарной установке оборудования можно использовать и прочный деревянный стол на массивных ножках. При гибке жести толщиной до 0,8 мм (а именно на такие толщины и рассчитывается самодельный кромкогиб) особых усилий не требуется, поэтому на основание (станину) воздействуют ограниченные по величине силы. Прочность основания требуется только для точности гибки, чтобы не возникало перекосов.

Размеры стола — не менее 1,5 м по длине и до 1 м по ширине. Даже если вы не собираетесь работать с большими листами металла, запас никогда не повредит. Иногда возникают нестандартные ситуации, к которым должен быть готовым каждый мастер.

На передней кромке основания закрепляется рабочий стол — отрезок швеллера № 6,5 или №8. Он должен быть расположен строго горизонтально и надежно закреплен на основании. Если оно металлическое, то лучше всего приварить. К деревянному можно прикрепить болтами диаметром 10 мм.

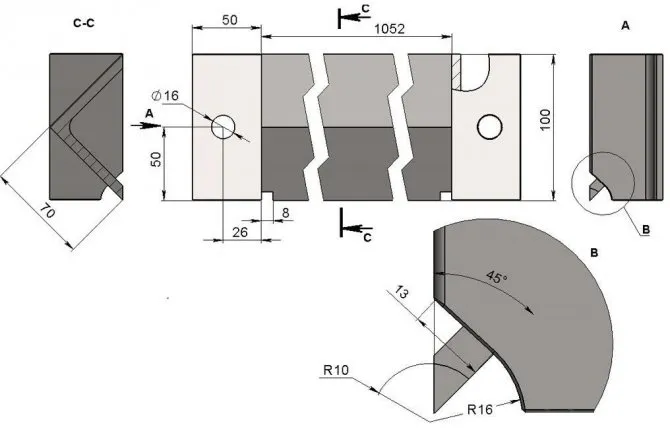

Прижим

На верхней части рабочего стола устанавливается прижимная штанга, служащая одновременно опорной поверхностью. Сделать ее можно несколькими способами.

Пуансон

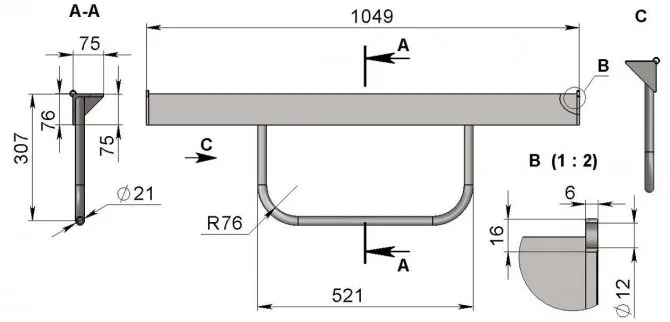

Передний рабочий пуансон изготовляется из трубы квадратного сечения или толстостенного уголка с таким же размером, как и прижимное устройство. Он должен проворачиваться вокруг горизонтальной оси, совпадающей с верхней передней гранью пуансона. Для этого на торцах его привариваются петли. Важно точно горизонтировать прижим, чтобы при гибке не возникало перекосов. Прилегать прижим к кромке рабочего стола должен максимально плотно, с минимальным зазором. Чем меньше зазор, тем точнее будет линия сгиба.
В нерабочем состоянии верхняя грань пуансона находится на одном уровне с поверхностью стола. Даже миллиметровой разницы быть не должно. Если отклонение по уровню есть, то станок, сделанный своими руками работать тоже будет, но радиус изгиба увеличиться и вместо прямой линии получится закругление.
