Изготовление своими руками станочных фрезерных тисков с поворотной функцией

Содержание статьи:

• Виды и назначение тисков
• Конструкция и принцип действия поворотных тисков
• Изготовление поворотных тисков своими руками
• Обзор и сравнение моделей

Держать металлическую деталь руками и одновременно осуществлять её обработку – задача не из лёгких. Если же нужно ещё и установить заготовку под определённым углом, работа становится ещё более сложной. В таких случаях на помощь приходят тиски. Интересно, что можно сделать тиски станочные своими руками, обеспечив себе удобный инструмент для работы.

Виды и назначение тисков

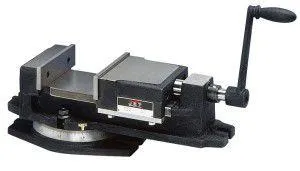

фрезерные поворотные тиски

Дополнительные приспособления для фрезерного станка бывают универсальными и специальными. Поворотные станочные тиски относятся к универсальному типу оснастки, их можно использовать для работы на различном оборудовании с разными заготовками. Существует несколько видов тисков для выполнения специальных операций.

Станочные поворотные тиски предназначены для закрепления деталей на станке во время обработки: фрезерования, сверления, шлифования и других. Их используют в единичном или массовом производстве на оборудовании следующих типов:

• фрезерных станках;
• сверлильных станках;
• обрабатывающих центрах;
• электроэрозионных станках;
• плоскошлифовальных станках;
• станках с числовым программным управлением.

Тиски удобно использовать для измерения деталей и их поверки.

Виды тисков для фрезерных аппаратов:

• неповоротные тиски;
• 2-х поворотные;
• глобусные или 3-х поворотные;
• поворотные.

Виды тисков для шлифовальных аппаратов:

• лекальные;
• прецизионные;
• модульные;
• самоцентрирующиеся;
• синусные.

Тиски фрезерного типа различаются по степени механизации и бывают:

• с пневматическим приводом;
• с ручным приводом на винтовой передаче;
• с гидроусилителем прижима.

Основное требование к универсальной оснастке — точность выполняемых манипуляций. Этот показатель является определяющим для использования тисков на оборудовании различного типа. Поворотные модели пользуются большим спросом, потому что предоставляют большие технические возможности использования и более удобны.

Конструкция и принцип действия поворотных тисков

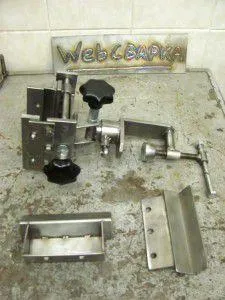

самодельные тиски с дополнительными губками для труб, подробное описание изготовления ниже

Изготавливают инструмент из ковкого чугуна или нержавеющей стали. Для дополнительной прочности все функциональные грани закаляются и шлифуются.

Конструкция любых тисков содержит: основание, пару зажимных губок, одна из которых жестко зафиксирована, вторая подвижна, направляющую и зажимной винт. В дополнение к базовым элементам, поворотные оснащены дополнительными деталями, которые расширяют их функционал.

Основание представляет собой планку, на которую крепятся зажимы, винт и все передаточные механизмы. Губки (по-научному зажимы) располагаются на подшипниках, к одному из них прикрепляется прижимной винт. В самодельных конструкциях можно использовать простой стержень с нарезанной резьбой. Заводская модификация подразумевает размещение на винте шестеренок передачи. Система приведения в движение губок может быть различной. Самая простая — винт вращается в резьбе корпуса и своим концом толкает зажим. То есть при кручении винта вправо губки сближаются, при вращении влево — отодвигаются.

В поворотных моделях механизм перемещения зажимов обычно значительно совершеннее и содержит шестеренки передачи. Шестеренки могут быть конусными или прямоугольными.

Прижимные планки

Одна из особенностей устройства — наличие прижимных планок. Планка захватывает деталь и после этого фиксируется на основании. Планки выполняются разнообразных форм: крестовины, ровной пластинки, угольника, подковы.

На наиболее совершенных поворотных тисках планки оснащены пружинными устройствами, которые позволяют максимально удобно обрабатывать заготовку.

Особенность поворотной конструкции в том, что обычные тиски устанавливают на поворотный стол, который может перемещаться прямо и по кругу. Благодаря этому деталь можно своими руками перемещать на углы от -10 до +90 градусов, крутить в плоскости на 360 градусов и фиксировать в любом необходимом положении. У многих моделей основание съемное.

Жесткость это второе необходимое требование к станочным тискам. Устанавливаются на станок они по шпоночному типу и накрепко фиксируются болтами.

Основные технические характеристики:

• габариты губок (ширина, высота, развод);
• высота и длина;
• усилие зажима;
• продольное и поперечное перемещение;
• масса.

От габаритов зависят размеры деталей, которые можно будет надежно удерживать. Усилие зажима у инструмента с ручным приводом варьируется от 20 000 до 55 000 Н. Минимальный вес устройства составляет 7 кг, самые крупные модели весят более тонны.

Изготовление поворотных тисков своими руками

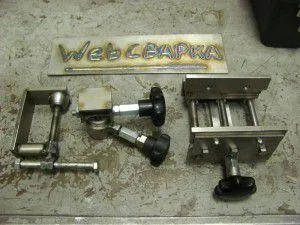

основные элементы тисков

Чтобы своими руками сделать поворотные тиски, необходимы навыки в металлообработке, сварке и соответствующее оборудование. Самодельное устройство своими руками выполняется из нержавеющей стали.

1. Изготавливается струбцина, которая будет удерживать на верстаке самодельные тиски.
2. Вырезаем своими руками две стальные пластины, в которых просверливаем по 3 отверстия для направляющих. Свариваем каретку и собираем конструкцию: в среднее отверстие вставляем штырь с резьбой, по краям гладкие штыри — направляющие для прижимной губки. На свободный конец винтового штыря прикрепляем ручку для удобства управления.
3. Своими руками на болты прикручиваем неподвижную губку, головки болтов утапливаем в касательной поверхности, гайки располагаем с внешней стороны. Чтобы сделать держатель для прижимной губки, используем сварку. Держатель представляет собой уголок с тремя треугольными ребрами жесткости. К каретке горизонтальная часть держателя крепится на болты. Саму губку также фиксируем болтами. Это позволит в будущем менять губки, например, можно сделать дополнительные из уголка для фиксации труб.
4. Изготавливаем своими руками шарнир для изменения положения заготовки. Для этого опять придется воспользоваться сварочным аппаратом. Положение фиксируется с помощью штыря с резьбой и пары гаек.

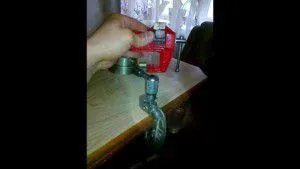

простая модель поворотных тисков

Более простую самодельную поворотную конструкцию можно собрать своими руками из обычных столярных тисков, трещотки для плашек, трубореза и шаровой опоры. Токарные работы понадобятся при изготовлении переходника на шаровую опору. Недостаток этой модели в том, что в плашки удобно вставлять только круглые заготовки. Кроме этого, верхняя часть свободно двигается в шаровой опоре, не продуман фиксатор. Но в качестве примера для доработок и размышлений такая конструкция имеет право на жизнь.
