Фрезерование представляет собой процесс обработки поверхностей путем подачи заготовки к вращающемуся режущему инструменту с несколькими кромками. Для этой цели часто используется ручной фрезер, который устанавливается на фрезерном столе. Для закрепления устройства на столе применяются специальные пластины.

• Для чего они нужны?
• Существующие виды
• Где можно приобрести?
• Какую лучше выбрать?
• Изготовление пластины для установки ручного фрезера в стол своими руками
• Монтаж

Для чего они нужны?

Для надежной фиксации фрезера служит пластина для установки его в стол. При креплении устройства непосредственно к столу теряется вылет фрезы на толщину крышки стола. Поэтому ручной фрезер крепят к пластине толщиной порядка 4 мм. Пластина же закрепляется на столе. Размеры ее выбираются оптимальными для предотвращения прогибов.

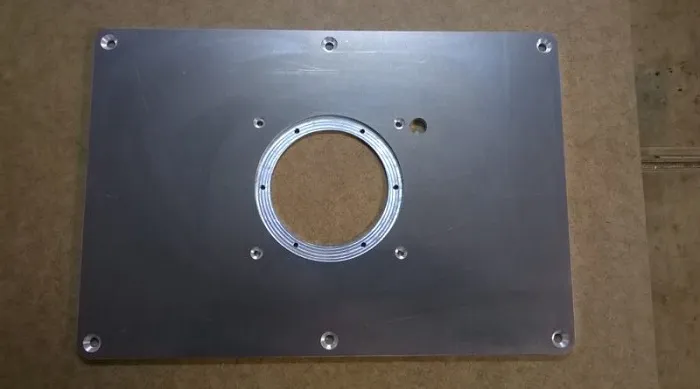

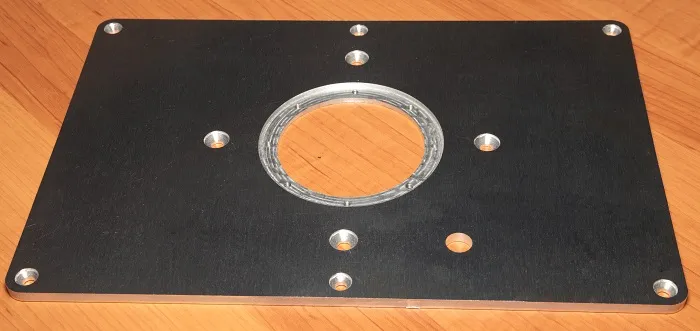

Монтажная плита представляет собой прямоугольную пластину с круглым отверстием посредине. По углам ее находятся штифты «впотай» для крепления к столу. Возле центральной лузы размещены отверстия для штифтов крепления фрезерного устройства и сменных колец.

Существующие виды

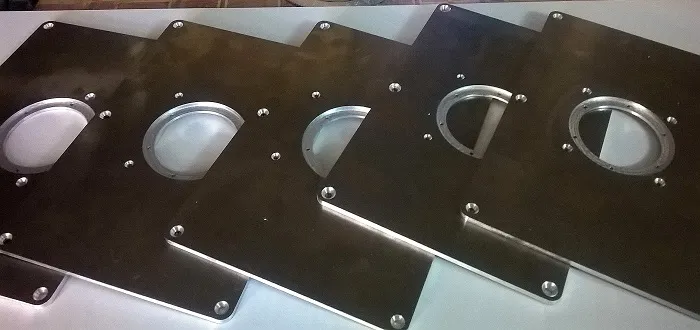

В продаже представлены монтажные плиты, изготовленные из:

• стали;
• нержавеющей стали;
• алюминия;
• фенола;
• карбона;
• других прочных листовых материалов.

Стандартный размер пластин:

• 220х320 мм;
• 235х300 мм;
• 250х350 мм;
• толщина от 6 мм до 12 мм.

Стандартные сменные кольца для копировальных втулок выпускаются с внутренними диаметрами:

• 10 мм;
• 15 мм;
• 25 мм;
• 35 мм;
• 45 мм;
• 68 мм;
• кольцо-заглушка.

Под заказ выпускают кольца с дополнительными диаметрами от 6 мм.

Основные производители данного вспомогательного оснащения:

• BLACK&DECKER.
• Bosch.
• DeWalt.
• Felisatti (Интерскол).
• Макита.
• Hitachi.
• Triton.
• HAMMER.
• Kreg.
• и другие.

Кроме монтажных пластин, выпускаются крепежные блоки в целом. Они способны:

• опускать и поднимать привод с высокой точностью;
• регулировать наклон фрез;
• выполнять другие операции.

Где можно приобрести?

Монтажные плиты для крепления ручного фрезерного оборудования пользуются высоким спросом. Предлагаются фрезерные плиты, наборы сменных вставок, монтажные блоки под оборудование конкретных моделей. Они представлены в продаже:

1. В фирменных магазинах по продаже бытового оборудования.
2. В строительных гипермаркетах.
3. В интернет-магазинах.
4. На почтовых сайтах:

• eBay.
• Amazon.
• Ali Express.
• и других.

Диапазон цен варьируется от 1800 российских рублей за пластиковую плиту до 40 000 рублей за крепежный блок. Цены зависят от материала изготовления и производителя.

Какую лучше выбрать?

Основной критерий выбора монтажной пластины — ее прочность. Бюджетные варианты изготовлены из прочного листового пластика. Владельцы фрезерных столов жалуются на постепенную просадку, растрескивание и коробление подобных плит под влиянием вибрационных нагрузок. Более дорогие, но прочные плиты изготавливают из стали и алюминия.

Следующим критерием служит толщина приспособления. При помощи ручного фрезера изготавливают изделия со сложным профилем поверхности. В этом случае важна величина вылета фрезы. Чем тоньше пластина, тем больше поверхность режущих кромок. Оптимальная толщина — 4–6 мм, но это сопряжено с коэффициентом прочности материала плиты на изгиб.

Габаритные размеры крепежной пластины также влияют на ее сопротивление нагрузкам. Чем меньше размеры, тем меньше искривление поверхности. Немаловажный фактор — условия эксплуатации фрезерного стола. В помещении с высокой влажностью алюминиевое оснащение быстро окисляется, а стальное ржавеет. При данных условиях оптимальны изделия из нержавеющей стали (что ведет к дополнительным финансовым нагрузкам на покупателя) и из пластика.

Важно наличие отверстий под крепление фрезерного оборудования. В любом случае подобная оснастка подбирается под:

• конкретный тип ручного фрезера;
• цели и возможности применения фрезерного стола;
• условия эксплуатации;
• финансовые возможности потребителя.

Стоит помнить о том, что дешевые китайские модели изготавливаются из некачественных материалов, не выдерживают длительных нагрузок и служат непродолжительное время.

Изготовление пластины для установки ручного фрезера в стол своими руками

Фрезерные пластины изготавливают самостоятельно в случаях:

• создания фрезерного стола своими руками под ручной или самодельный стационарный фрезер;
• дальнейшей непригодности плиты фрезерного стола промышленного изготовления.

В качестве материала выбирается:

• листовая сталь;
• алюминиевая пластинка;
• оргстекло (текстолит);
• листовой феноловый или карбоновый пластик;
• МДФ;
• ламинат;
• толстая фанера.

Толщина материала подбирается от 4 мм до 10 мм.

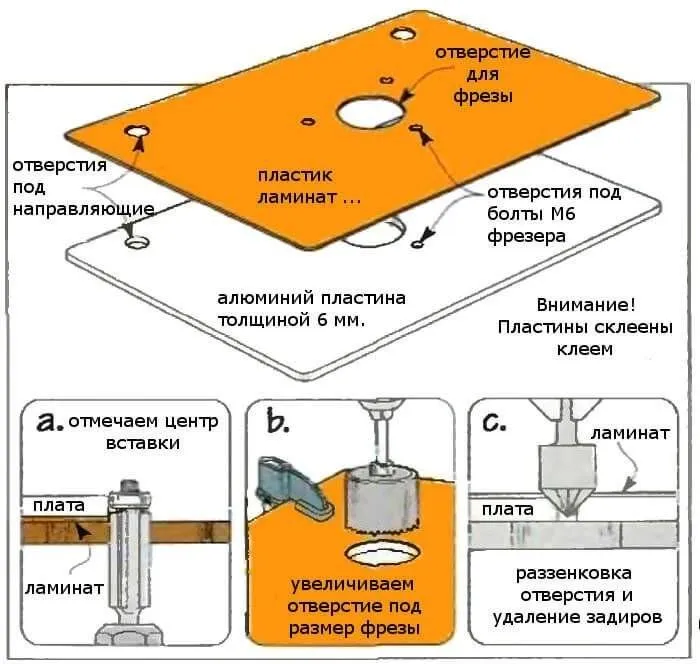

Наиболее простая модель самодельной монтажной плиты — двухслойная.

Изготовление опорной части:

1. Нижний слой изготавливают из прочного материала (стали или алюминия).
2. Размер заготовки выбирается в зависимости от конкретной модели ручного фрезера, но в пределах 200х300 — 250х350 мм.
3. По углам просверливают отверстия под винты крепления к столу.
4. На пересечении диагоналей нижней плиты просверливается отверстие.
5. Оно расширяется под размер самой большой используемой фрезы.
6. В дальнейшем центральная луза зенкуется для устранения заусениц.
7. С фрезера снимают штатную гетинаксовую или карболитовую накладку.
8. По краям центральной лузы размечают и просверливают отверстия для монтажа фрезера в крепления штатной накладки.

Изготовление верхней части:

1. Верхняя пластина — сменная. Применяется взамен кольцевых вставок. Материал используется менее прочный, более тонкий, с гладкой поверхностью.
2. На заготовку переносят все размеры с опорной плиты.
3. Отверстия под крепления к столу и фрезеру высверливают с фаской для головок монтажных винтов «впотай».
4. Центральную лузу изготавливают под размер фрезы конкретного размера.
5. Таких пластинок изготавливают несколько — под диаметр используемых режущих инструментов.

Следующий вариант самодельной фрезерной пластины — однослойный. В нем используются сменные кольца под диаметр фрезы.

1. В средней части опорной плиты вырабатывают углубление диаметром и на толщину сменных кольцевых вставок.
2. Высверливаются отверстия для крепления колец.
3. В них нарезается резьба для винтов закрепления вставок.

При необходимости сменные накладки также изготавливают самостоятельно.

1. Из тонкого листового материала вырезают круглые заготовки диаметром на 40–50 мм больше диаметра наибольшей фрезы.
2. В центре вырезают отверстия под конкретный режущий инструмент.
3. Отверстия зенкуют от заусениц.
4. На противоположных краях пластин просверливают отверстия под крепления колец к базовой плите с фаской под потайные винты.

Монтаж

Фрезерная пластина закрепляется на выбранном рабочем столе (верстаке):

1. В столешнице выпиливают прямоугольное отверстие. Его размеры на 50–60 мм по длине и ширине меньше размеров монтажной плиты.
2. По кромкам в крышке стола выбирают углубления по размерам и на толщину плиты.
3. Переносом с фрезерной пластины размечают крепежные отверстия и просверливают. Устанавливают пластину на стол.
4. Потайные винты снизу столешницы закрепляют гайками.

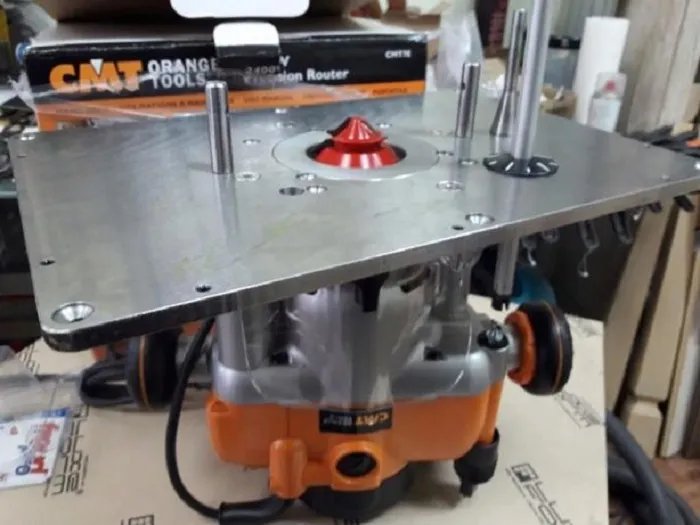

5. Снизу к пластине прикрепляют фрезер.

При отсутствии фрезера к базовой плите крепят пластину-заглушку и используют стол как верстак. Ручной фрезер не всегда удобен в эксплуатации. Для его использования в стационарном фрезерном столе применяют монтажные плиты промышленного или самодельного изготовления. Материал изготовления выбирают в зависимости от условий и целей.
