Изготовление и монтаж пластин для вставки фрезера собственными руками

Ручной фрезер — портативный и маневренный инструмент. Однако, если требуется изготовить длинные и ровные детали или, наоборот, сложной формы при небольших размерах, то он может быть не очень удобен. В таких ситуациях более эффективным решением будет перемещать деталь относительно закрепленной фрезы.

Что дает фрезеру пластина

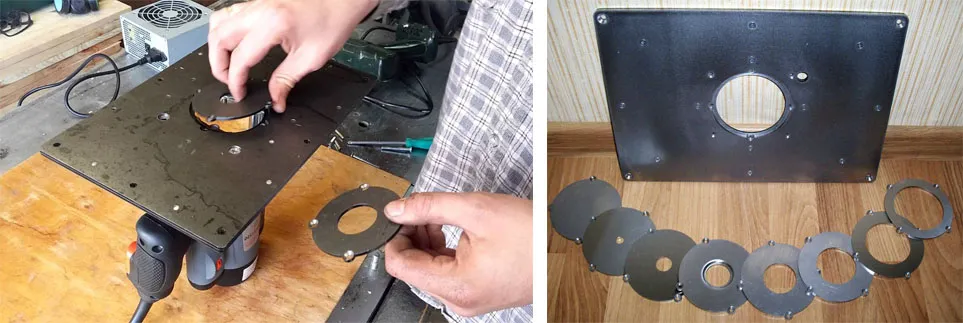

Монтаж пластины с подошвой фрезера позволяет распределить возникающие при обработке деталей усилия на столешницу. Материалом служит сталь, прочный пластик, сплавы алюминия. Фрезерные пластины выпускаются различных размеров по габаритам и толщине. Они имеют отверстия или зажимы для крепления двигателя и самой оснастки к столешнице. Простые варианты приспособлений обеспечивают лишь крепление и съем фрезера. Более дорогие включают набор универсальных вставок под различные размеры привода. Есть такие, где ручной инструмент меняется буквально одним движением с помощью вертикального и бокового сдвига фрезы. Цена подобных устройств часто в несколько раз превосходит стоимость самого станка.

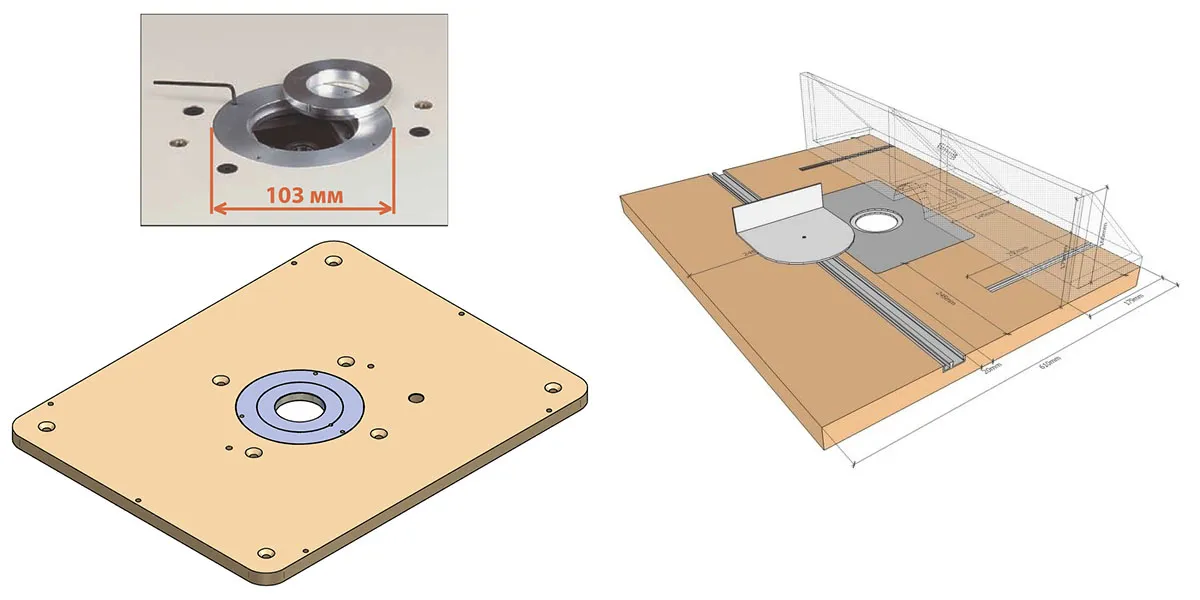

Конструкция крепежной пластины такова, что после установки ее внешняя сторона, на которой производится фрезеровка, остается совершенно гладкой. Отверстия под болты зенкованы «впотай», а в местах размещения сменной оснастки в пластине сделаны выборки, позволяющие «утопить» ее заподлицо со столешницей.

Выбираем пластину в магазине

Главный критерий выбора — модель фрезера. От нее зависит расположение крепежных отверстий, размеры вставок, прочие параметры пластины. Пластина не самостоятельный инструмент, это оснастка, которая должна в точности соответствовать приводу фрезерной машины.

Дополнительных характеристик, которые обязательно требуется учитывать, гораздо больше:

1. Материал. Чем он жестче и прочнее, тем дольше служит изделие, тем качественнее фрезеровка. С этих позиций пластик (в том числе на основе древесных отходов) хотя и дешевле, но ненадежен. Такую оснастку есть смысл брать как временную или при малой мощности устройства. Лучше всего приобрести металлическую: стальную или алюминиевую. Последний вид предпочтительнее выбирать из фирменных моделей, производства того же бренда, что сам фрезер.

2. Размер пластины — чем больше, тем надежнее будет крепление к столешнице.

3. Комплектация. Не стоит соблазняться широким набором возможностей дополнительных регулировок, лифтом. Сначала определитесь, что именно требуется от будущей установки. К тому же большинство приспособлений получится сделать самому либо приобретать по мере надобности.

4. Цена. В отношении крепежа подобного типа до определенного уровня справедливо правило: чем дороже, тем лучше. Вполне приличная заготовка обойдется в пределах 3 500-5 500 рублей.

Помимо простых пластин с вырезами и отверстиями, рынок предлагает целые крепежные блоки. Цена их доходит до 40 000 рублей. За эту цену устройство способно поднимать и опускать привод с высокой точностью, регулировать наклон фрез и прочее.

Делаем пластину сами

Чтобы не тратить деньги на покупку целесообразно изготовить самодельную пластину. Тем более, что задача эта не столь сложна. Пластина в первую очередь должна подходить фрезеру, поэтому начинаем изготовление со схемы его крепления к заготовке.

Сделать самому ее несложно:

• Снимаем накладку, закрывающую основание станка.
• Приложив ее на лист бумаги, намечаем места креплений, отверстие, куда выдвигается фреза. Исходим из того, что пластина встанет вместо снятой крышки.
• Вырезаем из картона прямоугольник по размеру будущей пластины, переносим на него с листа бумаги схему намеченных отверстий основания фрезера.
• Двумя угольниками проверяем соответствие расположения осей отверстий шаблона непосредственно на основе ручного станка. При необходимости корректируем.

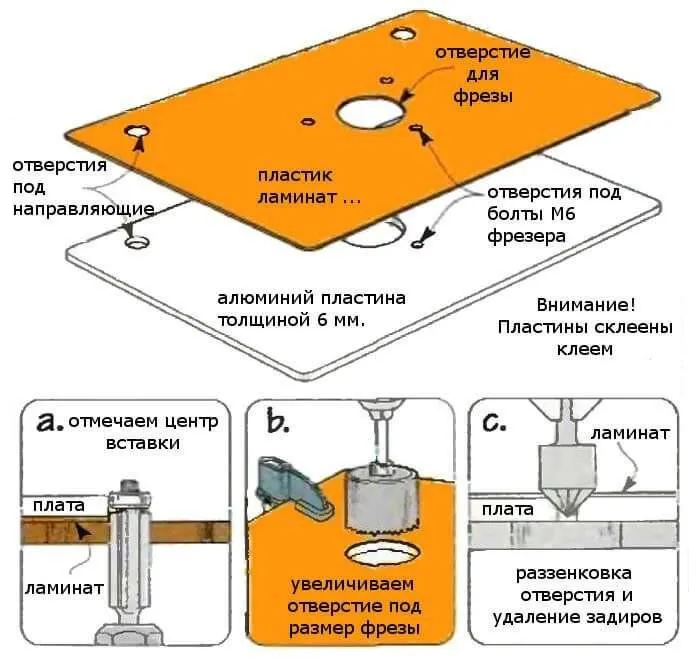

Определяемся с материалом. Выбор зависит от имеющихся инструментов, в первую очередь режущих. При наличии мощной «болгарки» и дрели лучшим для самодельной пластины станут сталь или толстый алюминий. Если же ее нет, используем текстолит, в крайнем случае ламинированную водостойкую фанеру. С трудом, но они режутся даже обычной ножовкой с мелким зубом.

Чем слабее материал, тем толще придется делать заготовку, чтобы обеспечить необходимую прочность. При этом имейте в виду, что с излишне массивной доской вылет резца окажется меньше, а значит возможности фрезерного стола будут хуже. Накладываем шаблон на заготовку, переносим отверстия и вырезы. Сверлим, выполняем их раззенковку, убираем заусенцы. Проверяем, насколько точно пластина сопрягается с фрезером. Обрезаем по размеру, используя «болгарку», если заготовка из стали или твердого пластика.

Изготовление фрезерного стола своими руками

Для выполнения фрезерования мало только пластины, необходим прочный стол. Тут есть два варианта:

• Приобрести подходящий готовый стол (б/у) и приспособить его под фрезер, укрепив на нем пластину и усилив стальными уголками.
• Сделать стол полностью своими силами.

Второй вариант сложнее, но выбрав его получим изделие, полностью соответствующее задачам по надежности и по размерам.

Начинаем с разработки чертежа. Получится сделать это самому — хорошо, если нет, то берем подходящий из Интернета, при необходимости дорабатываем под свои задачи. Следующий шаг — подбор материалов, инструментов, наконец, сама сборка. При этом пластина для установки фрезера в стол должна быть уже готова. С ее размерами нужно постоянно сверяться, изготавливая столешницу. Хорошо, если стол будет не просто доской на ножках, а снабжен полками для фрез, вспомогательных инструментов. С такими дополнительными ребрами жесткости схема конструкции получит большую прочность и устойчивость.

Материалы, оснастка, инструменты для изготовления

Для корпуса заготовим фанеру 14 мм или той же толщины ОСБ-3. Под столешницу необходимо купить 16 мм лист. Лучше всего подойдет толстая водостойкая фанера, используемая при устройстве опалубки. В качестве крепежа при соединении элементов используем конфирматы, мебельные замки-стяжки. Полочки ставим на деревянные нагели. Дополнительную жесткость создадим стальными уголками на самонарезающих шурупах.

Сверлить отверстия под конфирматы, замки получится самим фрезером, но дрелью удобнее. Эту работу делают при небольших оборотах, поэтому подойдет обычная ручная и даже коловорот. Для раскроя листов запасемся электрической пилой или лобзиком. Прежде чем отправляться за материалами для стола, нарисуйте схему раскроя стандартного листа под габариты деталей. Порежьте материал на заготовки прямо там, а дома вам останется подгонка и сборка. Подъем и опускание фрезы будем производить обычным автомобильным домкратом. Стоит он недорого, а удобен тем, что ручка управления расположена сбоку. Чтобы запускать фрезерную машину купим мощный кнопочный выключатель, кабель, а так же розетку для вилки фрезера.

Сборка по шагам

• Вырезаем в столешнице окно под нашу пластину.
• Необходимо, чтобы она встала заподлицо с плоскостью столешницы, поэтому фрезой производим по его периметру выборку, в точности соответствующую толщине заготовки.
• Размечаем места под замки, конфирматы и нагели. Соосность проверяем, прикладывая заготовки друг к другу. Сверлим отверстия, выполняем сборку. Ставим дополнительный крепеж (уголки).
• Монтируем направляющие заготовок, прочую оснастку. Не будет лишним установить рядом с фрезой заборный патрубок с переходником подключения промышленного пылесоса.
• Собираем лифт станка. Ставим домкрат в подготовленную обойму, закрепляем его, выводим ручку вращения винта в удобное место.
• Монтируем доску с фрезером. Крепим выключатель, розетку, прокладываем электрокабель для подключения.
• Устанавливаем фрезер, включаем его вилку в розетку. Опробуем станок на холостом и рабочем ходу, устраняем недоработки.

О безопасности

Обычный ручной фрезер имеет двигатель мощностью более киловатта при оборотах фрезы свыше 30 000 об/мин. Отнеситесь с особым вниманием к надежности крепления как фрезера к пластине, так и ее самой к столешнице. В этих узлах лишняя прочность не помешает. Не старайтесь делать стол легким. Лучше позвать помощника, если потребуется его передвинуть, зато массивная основа будет гасить вибрации и нагрузки при фрезеровании.
