Изготовление камина из кирпича своими руками — мастер-класс по кладке

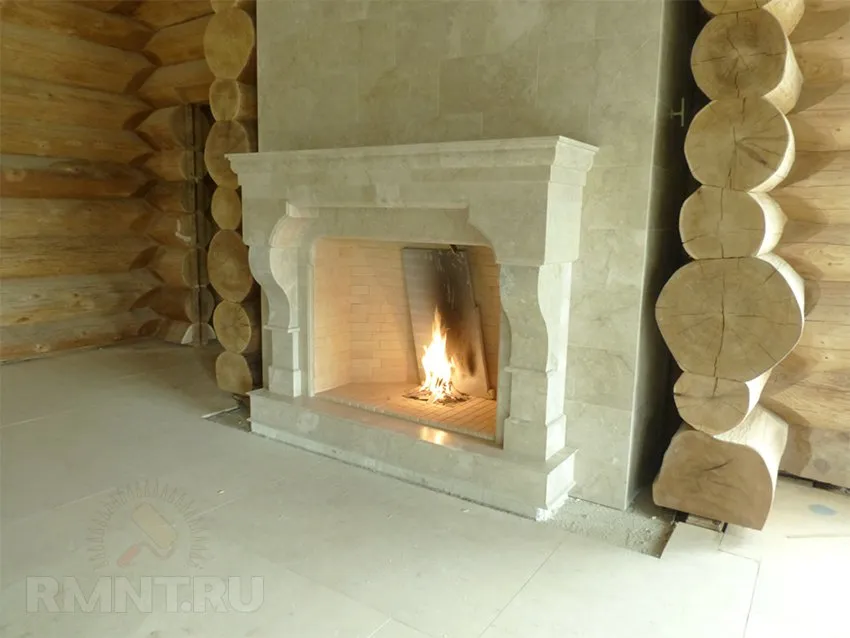

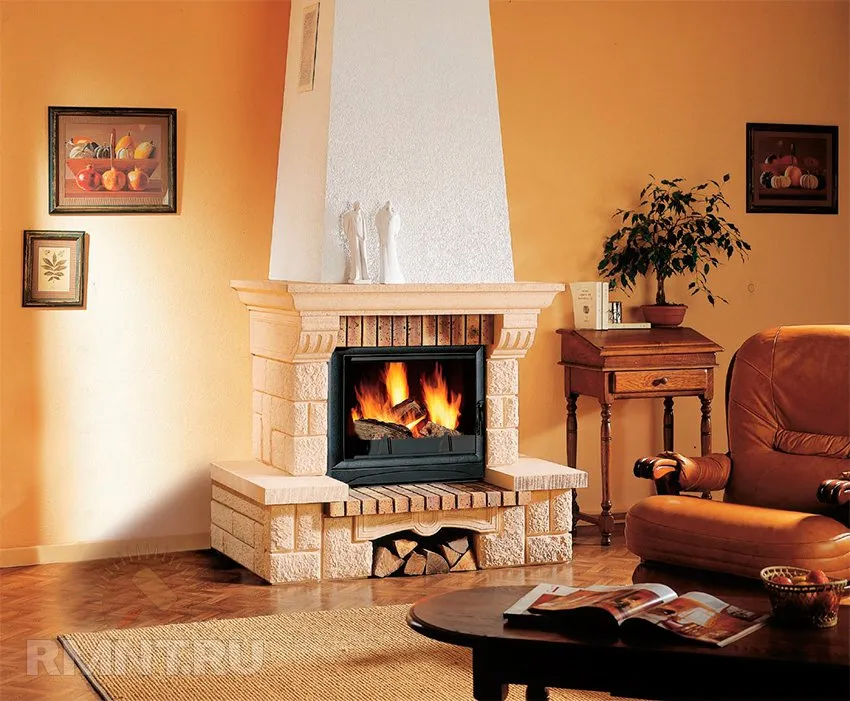

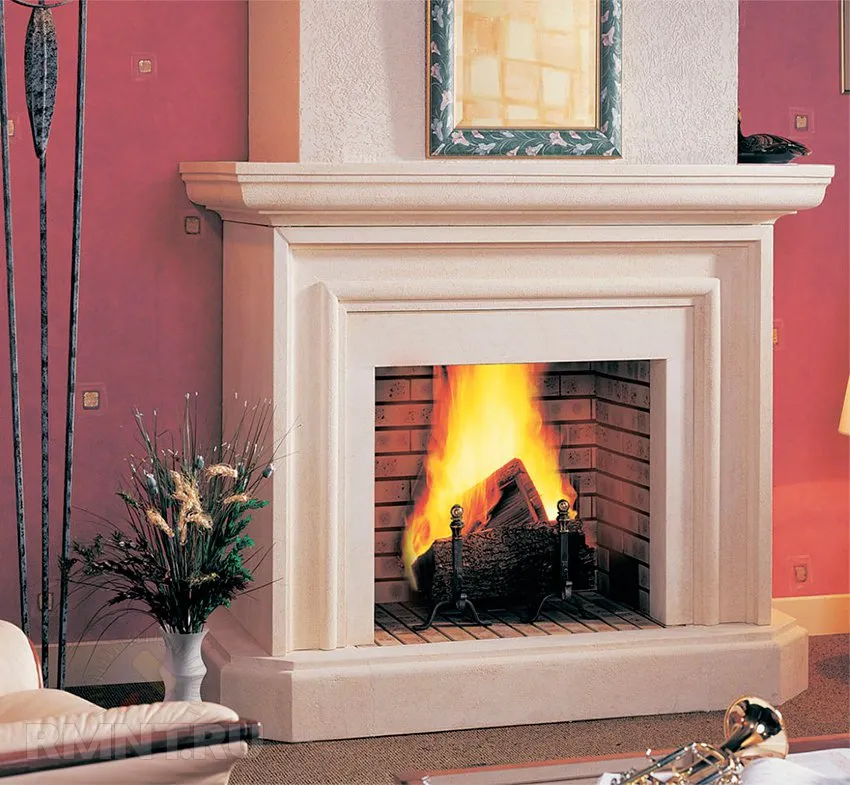

Камин в современных интерьерах стал скорее элементом дизайна. Тем не менее, если правильно спроектировать и построить камин, он способен эффективно обогреть помещение и создать уютную атмосферу с помощью живого огня. Если вы решите самостоятельно заняться кладкой камина, это также добавит индивидуальности вашему интерьеру.

Особенности каминного отопления

Камин в современном доме не может выступать в качестве основного источника тепла, однако отлично справляется с просушкой помещения, а также дает дополнительную вентиляцию, причём круглый год. В качестве отопительного прибора его можно использовать для одно- двухкомнатных загородных домиков.

Основная часть тепла от камина поступает в помещение с инфракрасным излучением от открытого огня, а также конвективным способом от стенок топливника. Размеры камина подбираются не только исходя из эстетических соображений, но и размеров помещения, в котором он установлен и должен эффективно прогревать.

Соотношение площади проёма топливника и площади помещения составляет 1:70; 1:80. Если объём помещения меньше 60 м3, то площадь проёма топливника принимается меньше 0,3 м2, при объёме от 60 до 100 м3 — меньше 0,5 м2.

Чтобы увеличить поступление тепла в комнату, внимание уделяют качеству отделки внутренних поверхностей топливника. Иногда его стенки обивают стальными или бронзовыми листами. Тяга, которая обеспечивает хорошее горение топлива, зависит и от соотношения размеров топливника. Оптимальное соотношение:

  • 1(глубина):0,6(высота);
  • 1(высота):0,7(ширина);
  • 2(ширина):1(глубина) или 3(ширина):2(глубина).

Выбор места расположения камина в помещении

При выборе позиции для расположения камина следует в первую очередь руководствоваться правилами пожарной безопасности, а также прогнозировать воздушные потоки, которые будут возникать при его эксплуатации. Если допустить ошибку, то первой же проблемой будет возникновение обратной тяги, когда из-за сквозняков дым будет поступать не в дымоход, а наоборот внутрь дома.

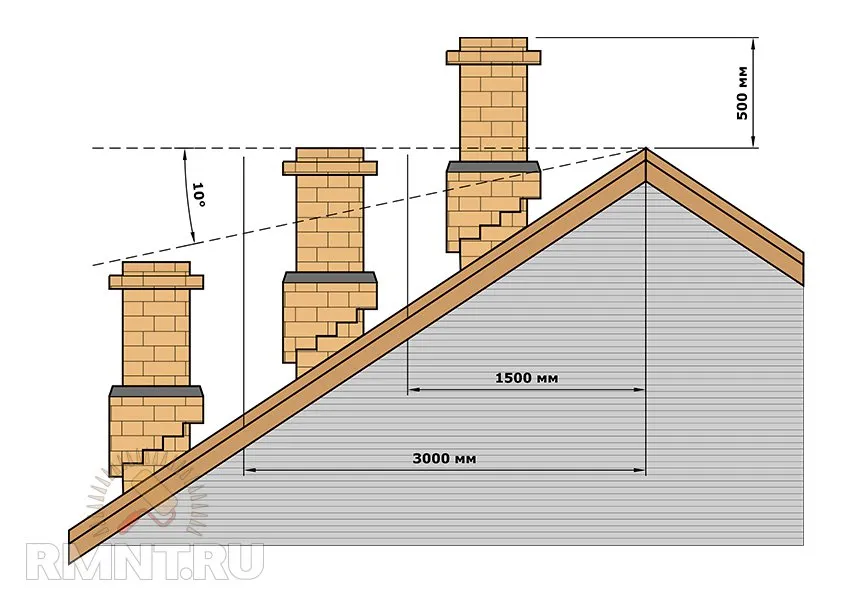

Нельзя располагать камины в помещениях без открывающихся окон (фрамуг, форточек), где высота потолка менее 2,2 м. Выбирая место расположения камина, важно учесть расположение элементов стропильной конструкции крыши, а также вариант балочного перекрытия — труба дымохода должна свободно подниматься вверх, не задевая основные элементы конструкции. Между стенками дымохода и опорными конструкциями должен оставаться зазор для обустройства противопожарного пояса из негорючих материалов и утепления.

Фундамент под камин — монолитный бетон

Для камина, как и для классической дровяной печки, потребуется прочное и надёжное основание. Фундамент под камином должен заглубляться на тот же уровень, что и фундамент дома, а также иметь с ним тёпловую развязку.

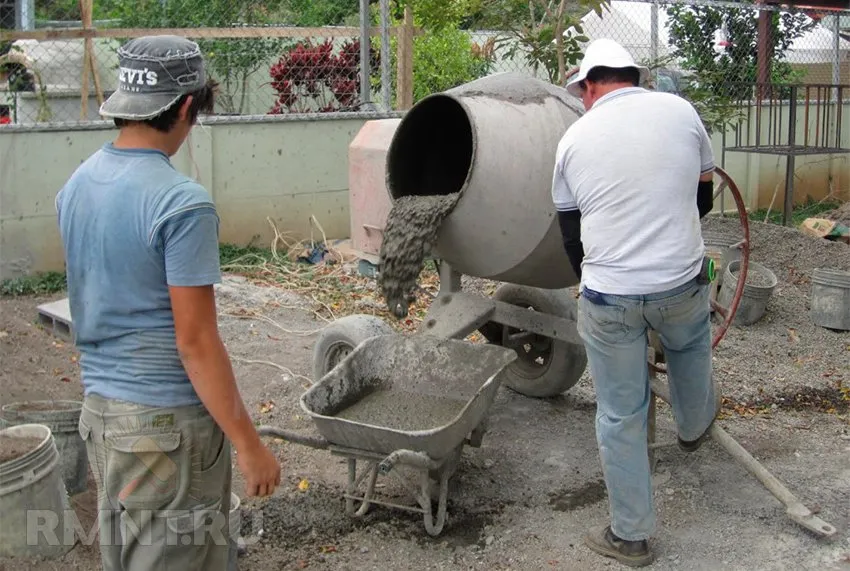

Бетонную смесь для устройства фундамента не трудно сделать самому. Можно применить следующий состав ингредиентов по объёму для получения бетона М200 (В15):

  • цемент М400 — 1 часть;
  • гравий или щебень крупностью до 30 мм — 4 части;
  • песок — 2 части.

Рассчитать расход материалов на весь фундамент можно, исходя из примерного расхода на м3 готового бетона М200. Состав по весу ориентировочно в пропорциях 1(Ц):1,65(П):3,45(Щ):

  • цемент М400 — 300 кг;
  • песок — 495 кг;
  • щебень — 1035 кг;
  • вода — 185 л.

Объемный вес для этого состава принят:

  • бетонной смеси — 2350 кг/м3;
  • цемента — 1200 кг/м3;
  • песка 1800 кг/м3;
  • гравия — 1400 кг/м3.

Очень важно не допустить попадания в бетон для фундамента под камин материалов, способных привести к его ослаблению. К ним относятся частицы органического происхождения, глина и пылевидные частицы глины, слюда. В песке примесей должно быть меньше 10%, в крупном заполнителе — меньше 2%.

Инструменты

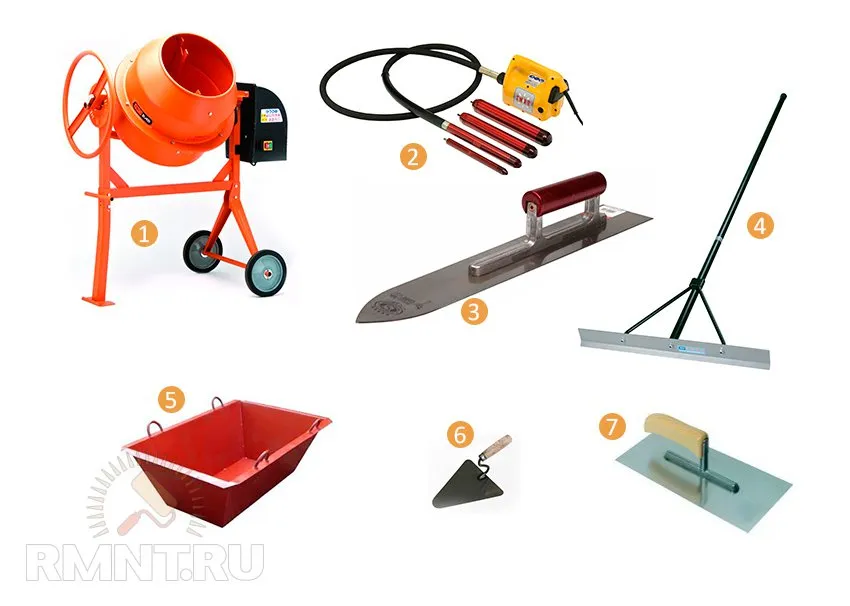

 1. Бетономешалка. 2. Вибратор для бетона. 3. Гладилка. 4. Швабра-гладилка. 5. Ёмкость для раствора. 6. Мастерок. 7. Прямоугольная гладилка

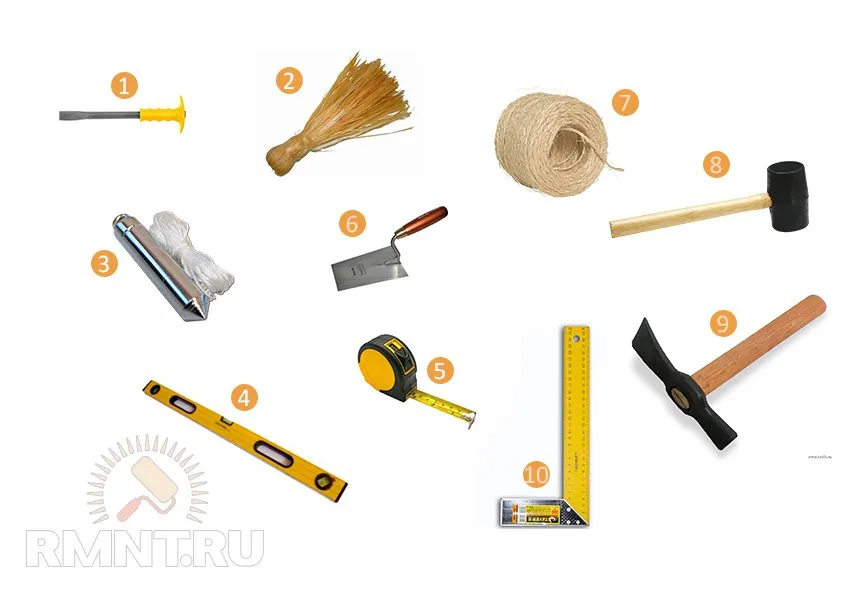

 1. Зубило. 2. Кисть. 3. Отвес. 4. Пузырьковый уровень. 5. Рулетка. 6. Мастерок. 7. Бечёвка. 8. Резиновый молоток. 9. Печной молоток. 10. Уголок

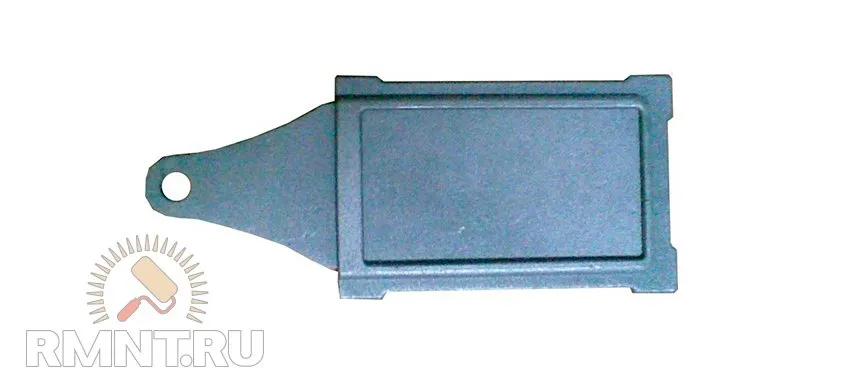

Задвижка для дымохода необходима размером 240х130 мм.

Последовательность бетонирования

Глубина фундамента под камин определяется, исходя из следующих данных:

  • отапливаемое здание в зимний период или нет;
  • свойств грунта под фундаментом;
  • уровня грунтовых вод;
  • наличия подвала в месте установки фундамента;
  • глубины подошвы фундамента под стены здания, к которым примыкает камин.

В неотапливаемых зданиях в период с отрицательными наружными температурами уровень подошвы фундамента под камин должен быть на уровне подошвы фундамента наружных стен, к которым камин примыкает. В отапливаемых зданиях отметка подошвы фундамента под камин может быть выше, но минимум на 0,50 м ниже планировки земли.

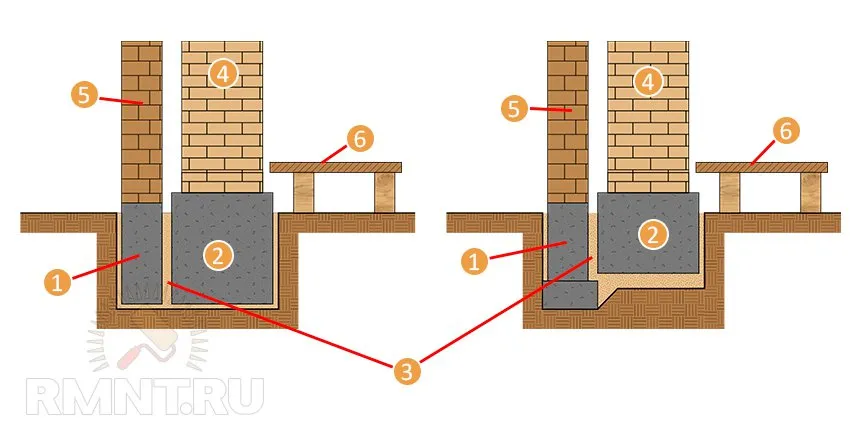

 1. Фундамент стены. 2. Фундамент камина. 3. Песок. 4. Камин. 5. Стена. 6. Чистовой пол

Заложение фундамента под камин желательно производить вместе с фундаментом под стены, к которым он примыкает, чтобы не ослаблять их несущую способность. Паз между ними заполняется утрамбованным песком. Под подошву фундамента устраивается подушка из утрамбованного гравия минимум 15–20 см.

Размер фундамента принимается на 10 см больше размера камина по подошве. Бетонирование можно проводить без устройства опалубки в случае плотных неосыпающихся грунтов. Если всё же необходима опалубка, то размер ямы делают на 0,1–0,15 м больше размера опалубки.

Для обеспечения необходимой прочности бетона, заливку лучше выполнить за один раз. Укладка бетонной смеси производится слоями с обязательным трамбованием для удаления оставшихся пузырьков воздуха.

Верхняя грань фундамента должна располагаться на 15 см ниже уровня чистового пола в помещении. На фундамент под первый ряд печи делается гидроизоляция из 2-х слоёв рубероида.

Для камина потребуется еще четыре бетонных блока для перекрытия топливника. Их следует армировать прутом диаметром 8-12 мм. Для опалубки лучше использовать влагостойкую фанеру или стальные листы.

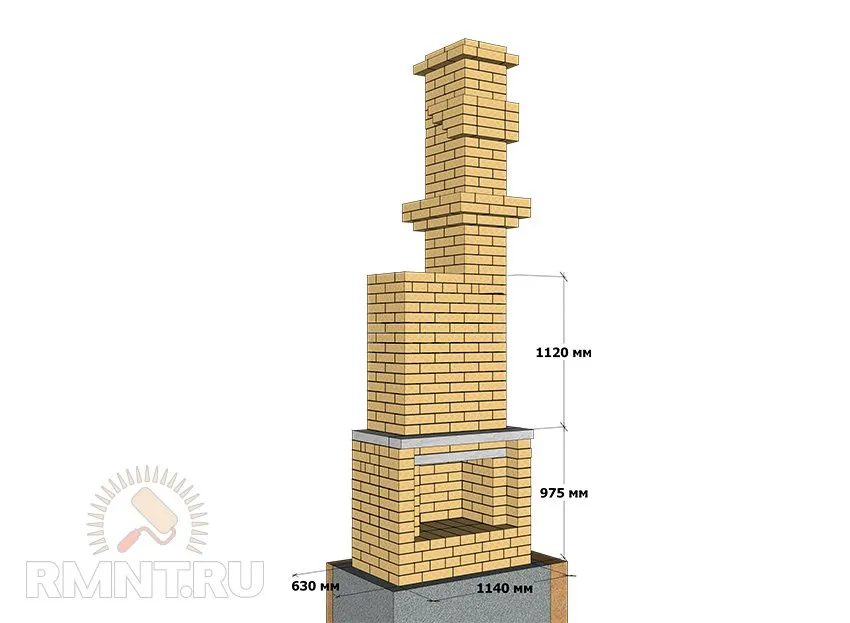

Размеры блоков указаны на основании представленной ниже порядовки с тем учетом, что они не будут выступать за пределы конструкции, однако их можно корректировать для создания характерных полок по верху камина.

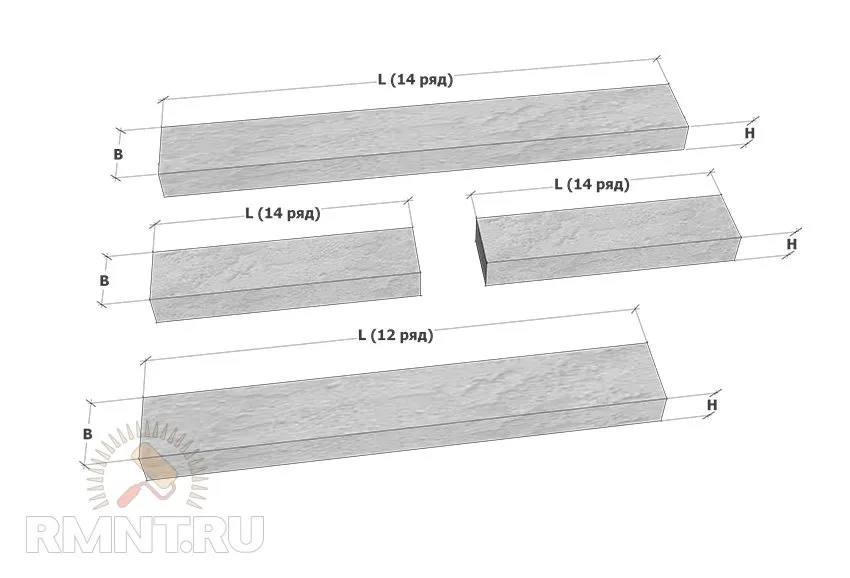

Длина (L) балок определяется согласно порядовкам и уточняется по месту. Высота (H) соответствует высоте кирпича, ширина (B) — ширине кирпича. Арматура (АIII Ø 12) состоит из 3-х стержней, уложенных снизу с учётом защитного слоя. Для арматуры необходим защитный слой бетона 20 мм (снизу, с торцов).

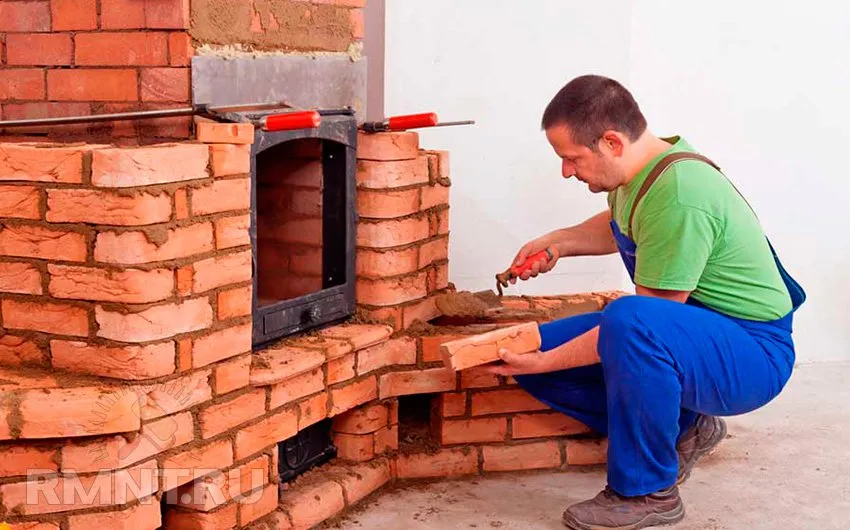

Камин

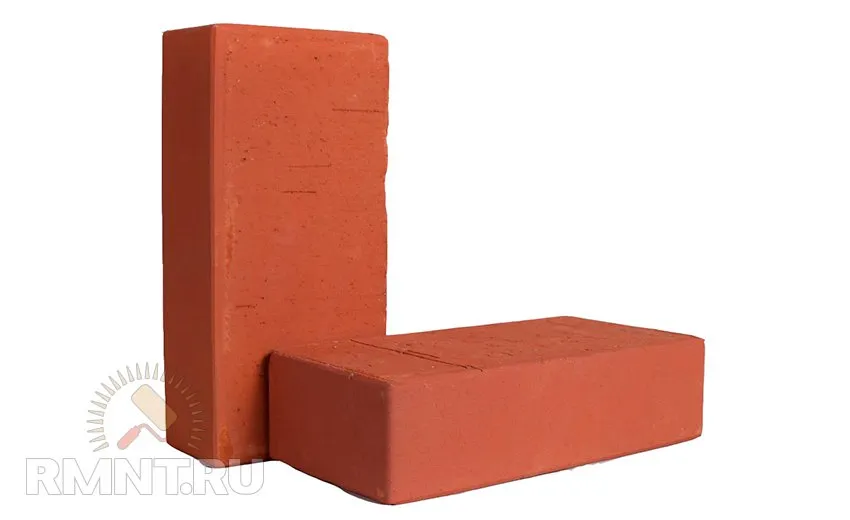

Для печи потребуется 370 штук кирпича огнеупорного шамотного ГОСТ 390–96.

Качество кирпича должно отвечать следующим требованием:

  • правильная геометрическая форма;
  • отсутствие посторонних частиц;
  • необходимая прочность;
  • огнестойкость;
  • чистый звук при простукивании.

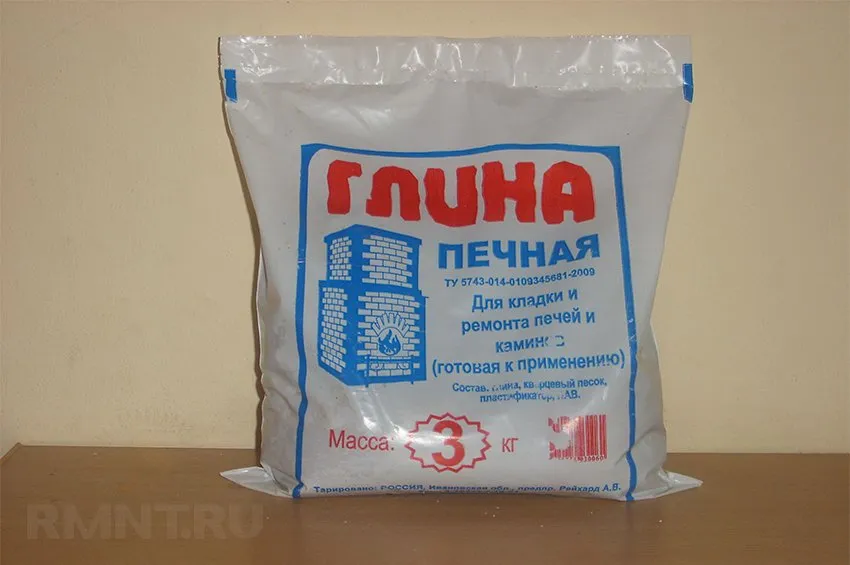

Печная глина чаще всего применяется красная без посторонних примесей.

Песок для раствора применяется, просеянный через сито с отверстиями 1–1,5 мм. В нём не должно быть остатков растительного происхождения, посторонних примесей, в особенности горючих.

Воду следует использовать только питьевую очищенную. Техническая вода, морская или непосредственно из скважины существенно снизит прочность раствора, со временем на поверхности кладки будут проступать различные солевые отложения.

Сегодня промышленность строительных материалов предлагает готовые огнестойкие сухие смеси для печных работ. Своими руками можно приготовить глинопесчаный раствор следующего состава:

  1. Жирная глина (содержание песка 2–4%) — 1 часть, песок — 2,5 части.
  2. Средняя глина (содержание песка 15%) — 1 часть, песка — 1,5 части.
  3. Тощая глина (содержание песка 30%) — 1 часть, песка — 1 часть.

В замоченную на сутки глину порциями добавляется песок, а также вода. Смесь тщательно перемешивается. Перед началом кладки добавляют последнюю порцию воды.

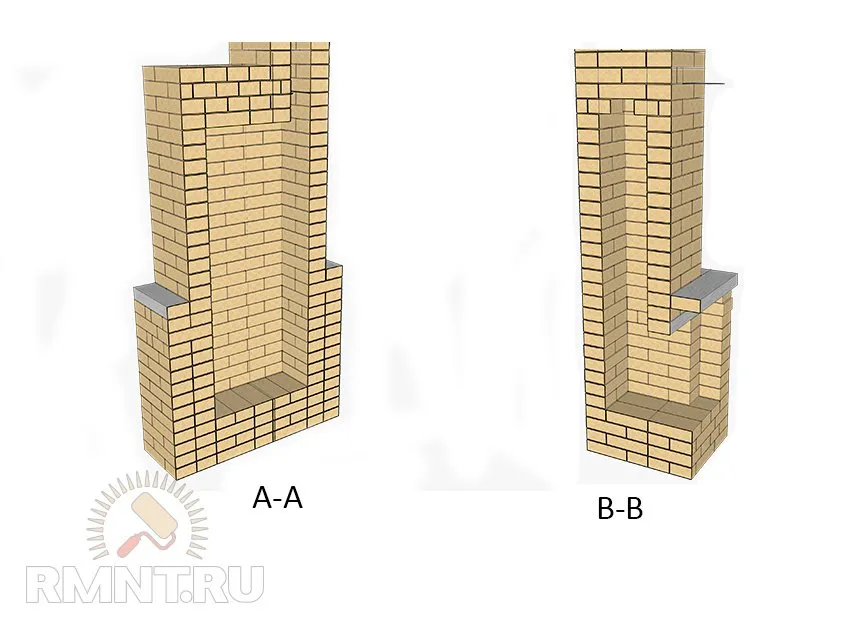

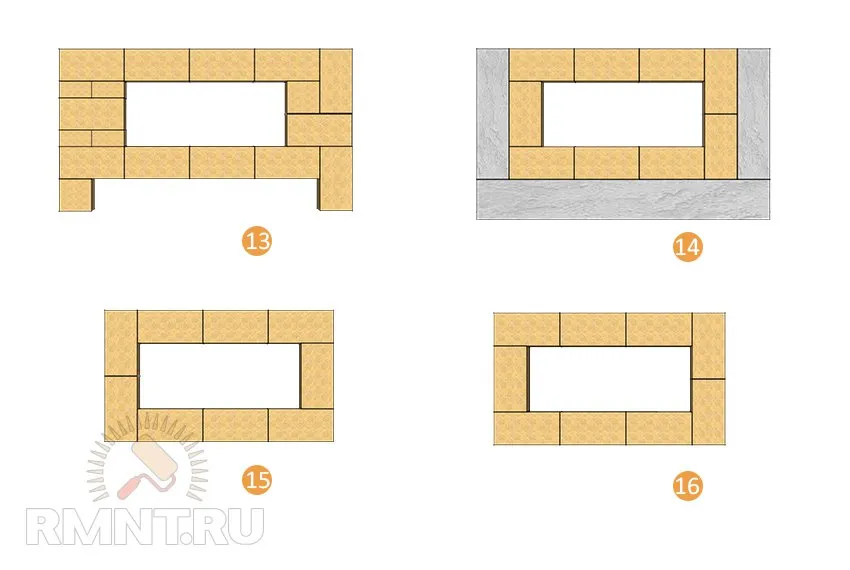

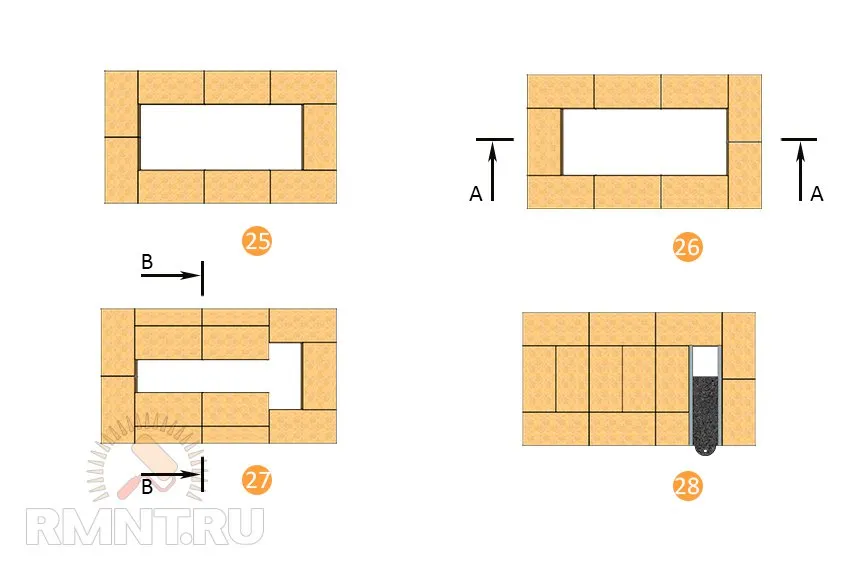

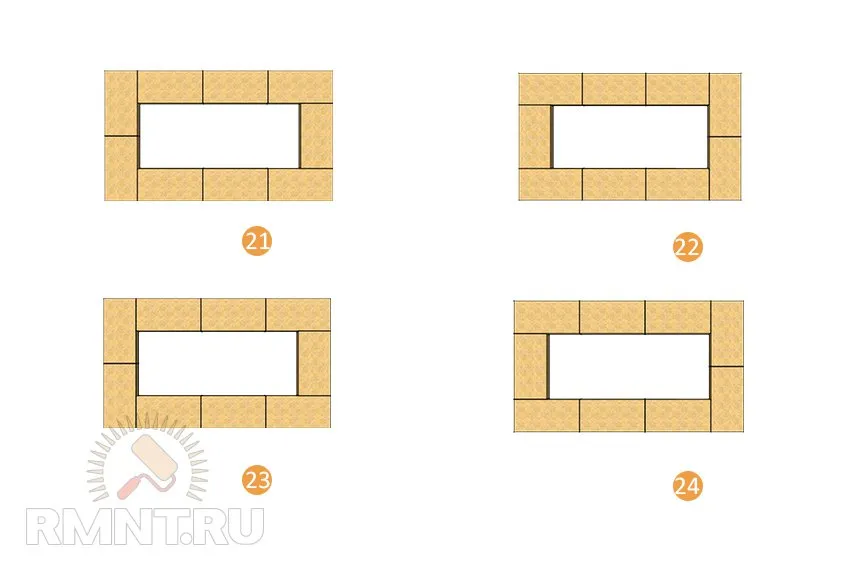

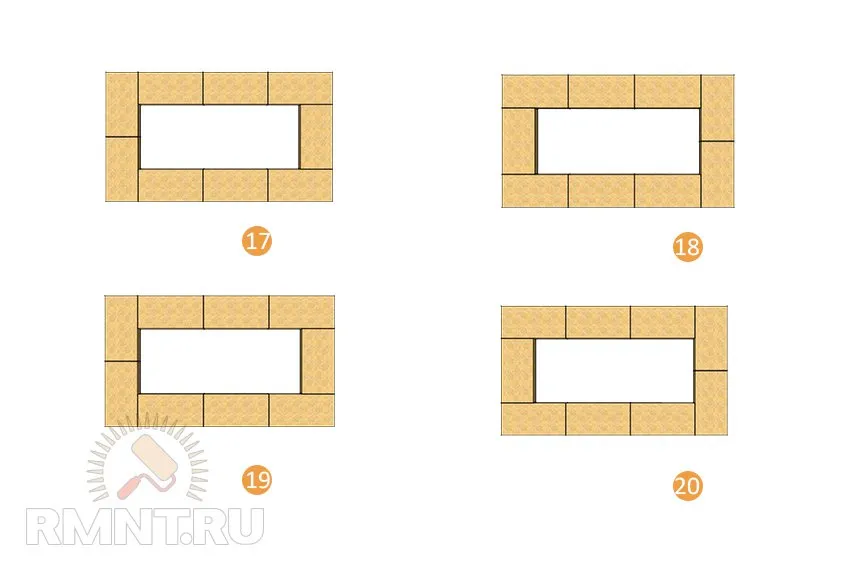

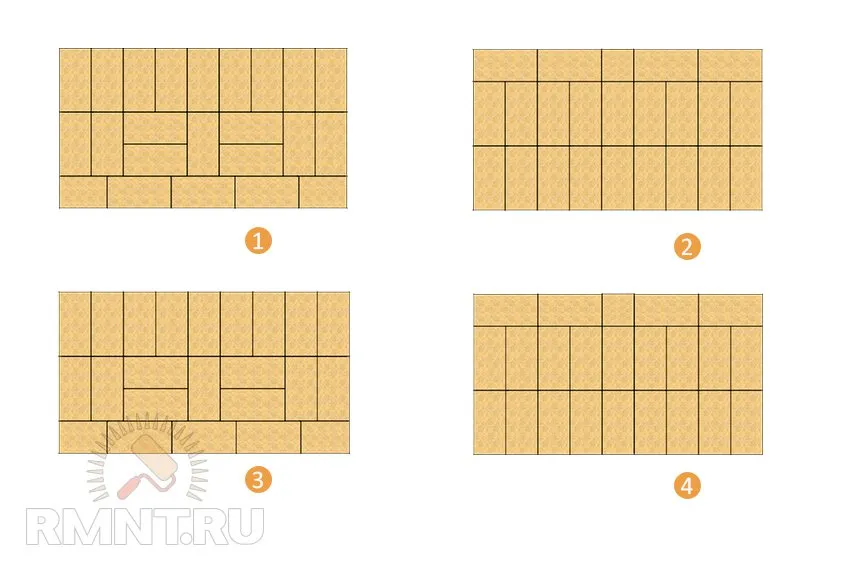

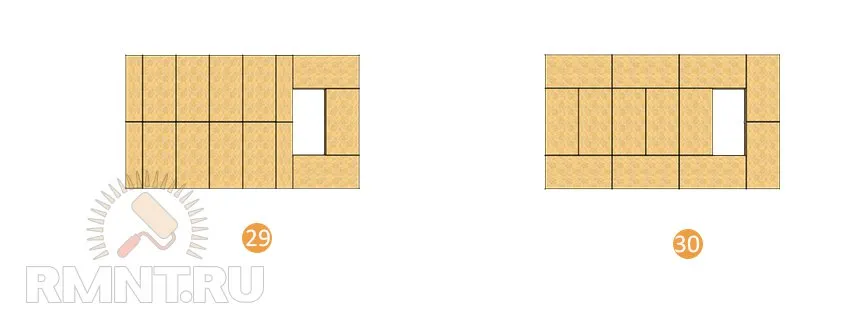

Обозначение разреза А-А см — порядовку 26, разреза Б-Б — порядовку 27, разреза В-В — порядовку 28. Толщина швов допускается меньше 5 мм. Швы кладки полностью заполняются раствором.

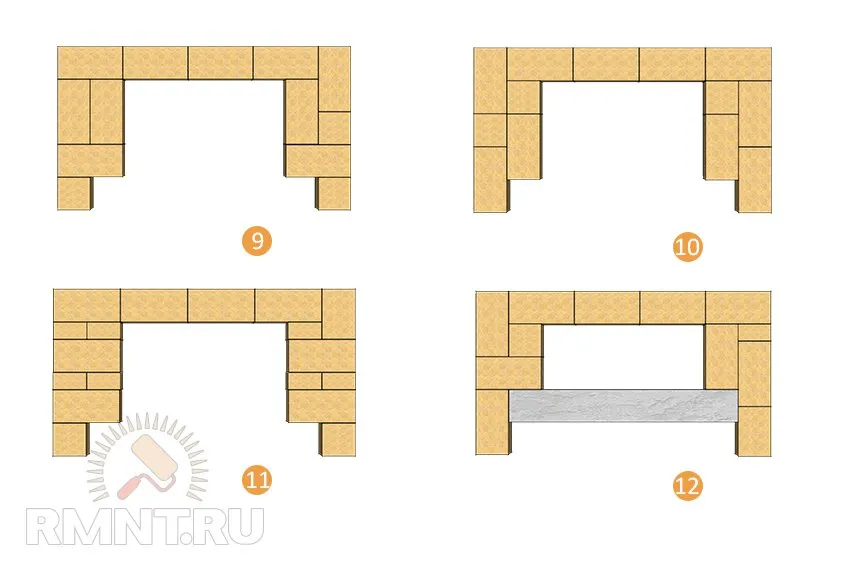

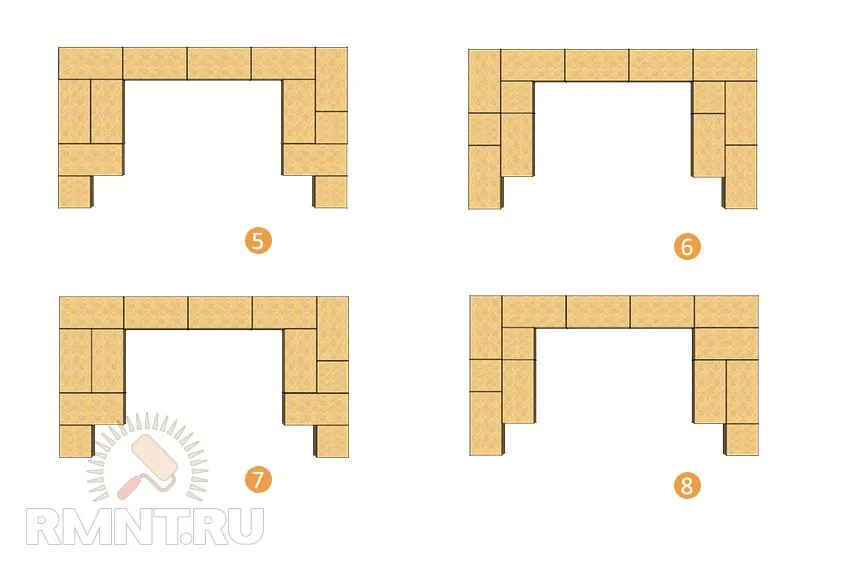

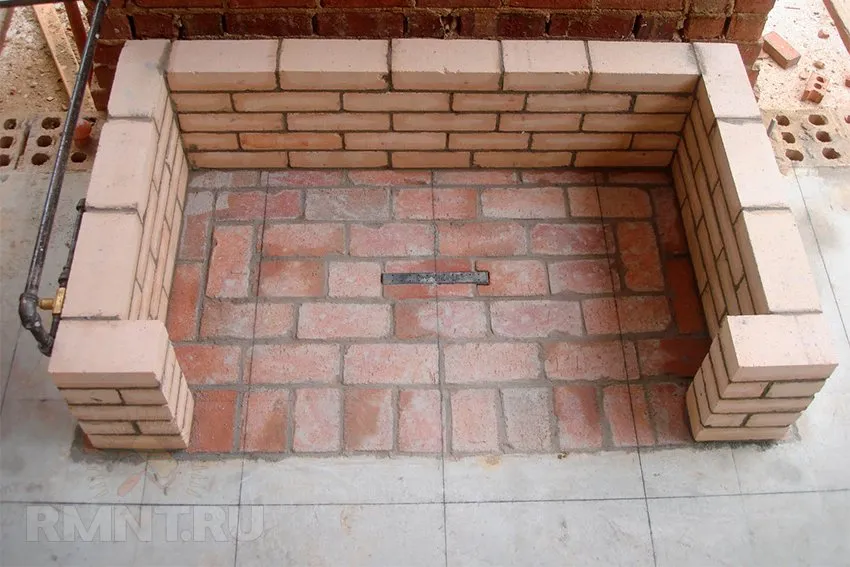

При необходимости в четвертом ряду для каминной решётки устанавливаются Г-образные штыри, в пятом — каминная решётка.

Железобетонные балки можно сделать размером немного больше размеров основного корпуса камина, как дизайнерское решение.

В двадцать восьмом ряду ставится задвижка. Регулирование тяги происходит с её помощью. В процессе разогрева задвижка должна быть открыта, затем её прикрывают, задерживая газы в газосборнике и в пространстве каминной полки.

Труба

Распушка и выдра необходимы для тепловой развязки основного канала дымохода, по которому поднимаются раскалённые газы от горючих материалов конструкции здания. Размер разделки должен превышать толщину перекрытия на 7 см.

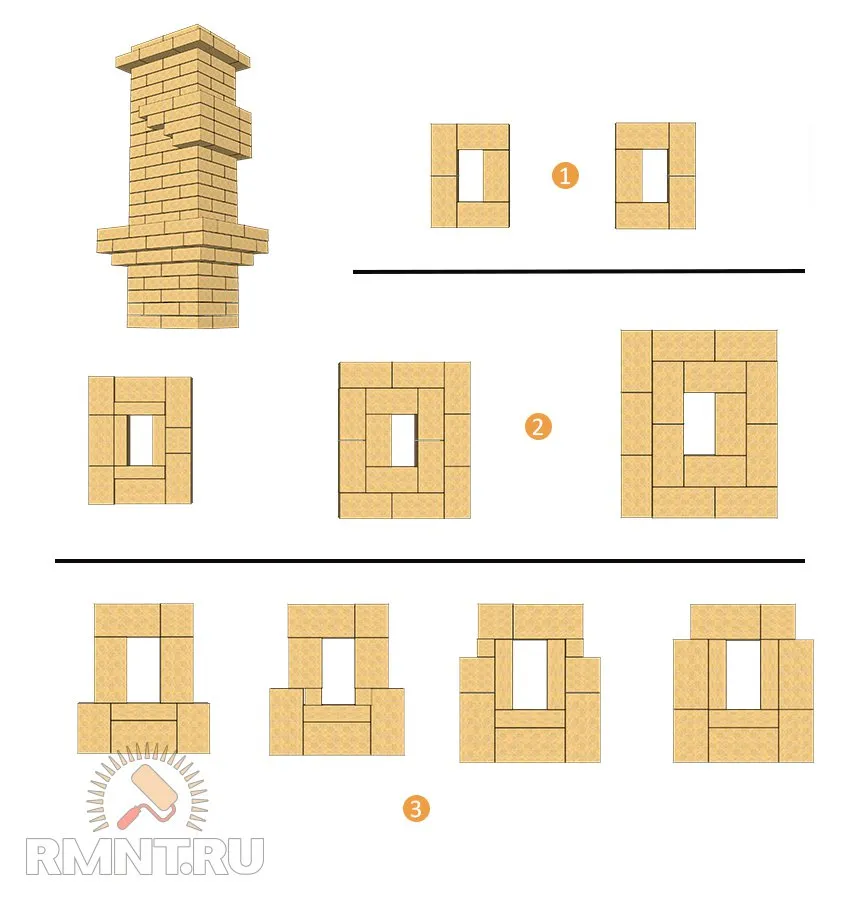

 1. Ряды для основной части трубы. 2. Распушка. 3. Выдра

Раствор для наружной части трубы берётся цементно-песчаный. Сверху на трубе монтируется металлический колпак для защиты от попадания осадков.

На огонь можно смотреть бесконечно. Он расслабляет, сжигает наши неприятности, наполняет энергией помещение. Всё это сделает возможным простой камин в нашем доме.

Сколько нужно кирпича для кладки печи?


Количество кирпичей, необходимых для кладки печи, зависит от ее размеров и конструкции. Обычно для постройки небольшой домашней печи потребуется около 500-600 кирпичей стандартного размера (250 мм x 120 мм x 65 мм).

Однако для более крупных печей, таких как каминные печи, может потребоваться значительно больше кирпичей. Также количество кирпичей может зависеть от дополнительных факторов, таких как толщина стенок печи, наличие дымохода и других особенностей конструкции.

В любом случае, перед началом кладки печи важно разработать ее дизайн и план, чтобы определить необходимое количество кирпичей и других материалов.
