Кирпичные печи для дома своими руками пошагово — чертежи и порядовки

Популярность кирпичных печей не угасает, несмотря на все новые технологии в области отопления, такие как газовые котлы, булерьяны и другие. Прежде всего, кирпичная печь обладает способностью дышать, а также она может выполнять две функции – обогрев и приготовление пищи.

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Печь своими руками

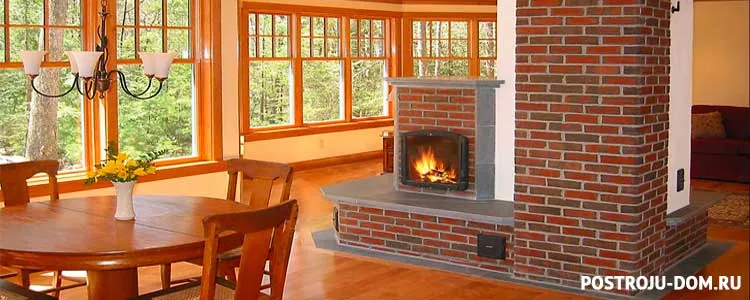

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

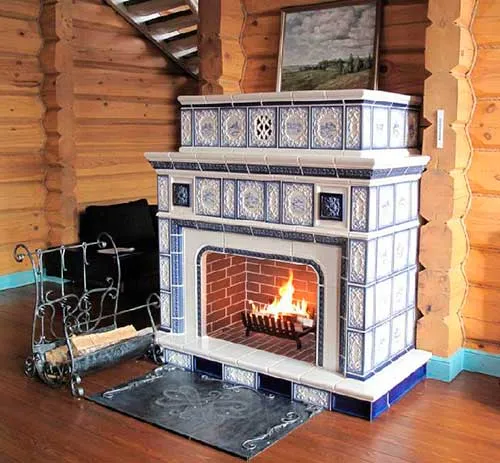

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

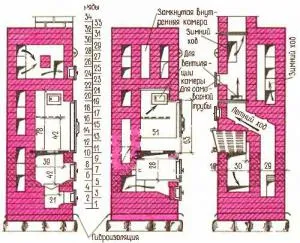

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова. который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки .

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь. тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Заключение

Определившись со схемой печи из кирпича, можно посчитать материал по схеме порядовки кладки. При этом на схемах указано где нужно использовать керамический кирпич, а где — огнеупорный (шамотный). Также на том же чертеже указаны включения всего металлического.

Сколько такая печь обойдётся, если её заказать у печника? Хороший печник берёт за свои услуги большие деньги, а плохой печник вам не нужен. Почему бы не попробовать сделать её своими руками, ведь интернет полон подробнейших схем, чертежей и практических советов по кладке.

Шувалов Пётр Васильевич

Кирпичная печь для дома своими руками: пошаговая инструкция

Сергей

Содержание статьи

Вы задумались над постройкой кирпичной печи в своем доме? Эта работа по силам любому человеку, имеющему базовые навыки строительства. Главное внимательно отнестись к выбору материалов, изучить технологию работ и запастись схемой — порядовкой понравившейся печи. Далее в статье и поговорим о том, как не особо напрягаясь возвести эту нужную и полезную постройку.

Основные виды кирпичных печей и заливка фундамента

Существуют различные варианты строительства печи. Она может быть отопительной, варочной или комбинированной. Первые два варианта наиболее компактны, причем варочная печь способна отапливать небольшое помещение. Массивные комбинированные печи нередко снабжаются дополнительными функциональными элементами – духовым шкафом, сушилкой, баком для нагрева воды и т.д.

Немаловажно правильно подобрать место установки. Обычно это середина большого помещения или граница между двумя небольшими комнатами, чтобы их можно было эффективно отапливать. Между печью и примыкающими к ней перегородками необходимо предусмотреть слой асбеста или иного материала, устойчивого к высоким температурам.

Хорошую печь можно сложить только из качественного кирпича: он должен иметь ровный розоватый цвет, не быть пережженным или недожженным. Для неопытного мастера также важна точность геометрических размеров кирпича, отсутствие трещин и сколов — это упрощает кладку.

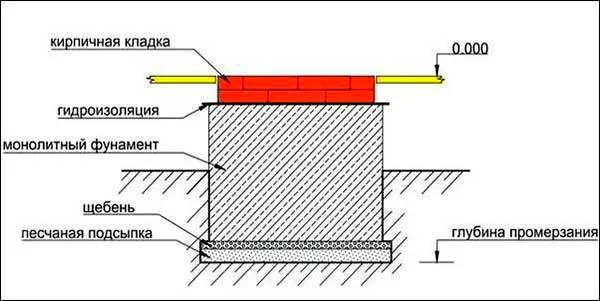

Печь устанавливается на отдельном монолитном фундаменте. Часть пола (если он уже настелен) демонтируется, в грунте под будущим сооружением копается яма, глубиной в один метр и насыпается песчаная подушка толщиной 10 см и тщательно трамбуется. Далее потребуется установить опалубку, связать арматуру и залить фундамент – нижний слой (не более половины высоты) я рекомендую выполнить из бетона на щебне, верхний – из бетона на песке. Верхний слой заливается только после того, как хорошо схватится нижний, и разравнивается правилом – важно создать ровную строго горизонтальную плоскость. Опалубка фундамента должна возвышаться над уровнем чистового пола на 10-12 см. Как залить монолитный фундамент можете почитать здесь .

Инструменты и материалы

Для кладка печи нам понадобится: закаленный красный кирпич, шамотный кирпич, цемент, песок и красная глины. Дополнительно надо подготовить: щебень, вязальную проволоку, арматурные прутья, доски и рубероид эти материалы нам нужны для заливки фундамента.

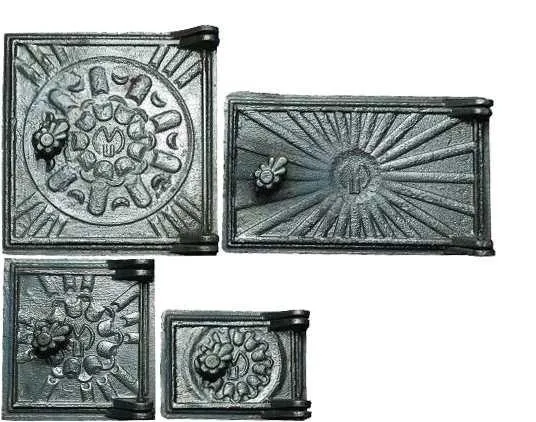

Так — же для возведения печи потребуется качественное чугунное литье. Вид и количество изделий зависит от конфигурации печи. К печному литью относится:

• колосник;
• дверцы (топочная, поддувальная, для обслуживания дымохода);
• плита;
• задвижки.

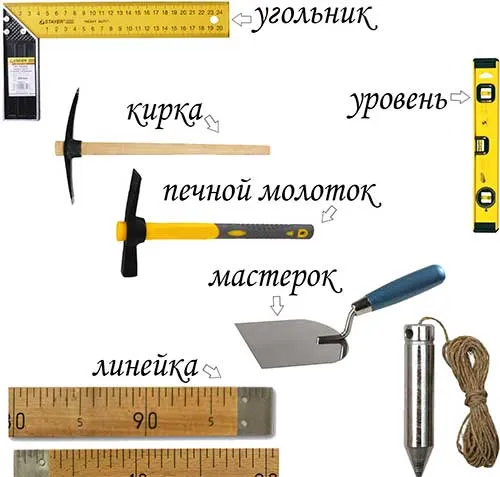

Инструменты и вспомогательные материалы:

• рулетка, складной метр, уровень и отвес (для проверки вертикальности и горизонтальности плоскостей);
• угольник, трамбовки – деревянная и металлическая;
• кувалды прямоугольная и остроугольная, молоток — кирка;
• кельмы для работы с раствором и резиновый молоток для уплотнения кладки;
• инструмент для разметки (металлический стержень или свинцовый карандаш);
• емкость и лопата для приготовления раствора;
• стальной уголок 50х50 мм;
• стальные полосы, шпильки;
• проволока (для фиксации литья в правильном положении в процессе кладки), крепежные элементы для литья.

Полезные советы для новичка

Если вы впервые взялись за кладку печи, обратите внимание на следующие советы:

Первое: Не стоит сразу выполнять кладку на раствор, лучше предварительно возвести печь (до дымохода) «на сухую», сверяясь со схемой-порядовкой и простукивая каждый кирпич – для топки и дымохода нельзя использовать материал с дефектами. В ходе такой сборки подгоняются все элементы. Затем каждый ряд нумеруется, и печь разбирается для последующего монтажа на раствор.

Второе: Дымоход должен быть строго вертикальным, даже небольшое отклонение влияет на устойчивость и надежность конструкции. Если дымоход «завалится», будет разрушена и часть печи. Секрет правильного монтажа прост: при помощи отвеса надо найти на потолке или каркасе крыши точки, соответствующие углам дымоходной трубы, закрепить саморезы и протянуть вертикальные шнуры, которые послужат маяками при кладке дымохода.

Третье: Если у вас нет солидного опыта в кладке облицовочного кирпича, вы рискуете заляпать внешнюю поверхность кладки раствором, следы от которого полностью удалить не так просто. Если не планируется облицовка печи изразцами или оштукатуривание, заклейте лицевую часть кирпичей малярным скотчем и удалите его после того, как печь будет полностью закончена – внешний вид будет идеальным.

Четвертое: Использование металлических уголков позволяет сделать конструкцию из кирпичей более прочной и надежной. Но уголки нельзя монтировать снаружи кирпичной кладки, чтобы не обжигаться при эксплуатации.

Инструкция по возведению кирпичной печи

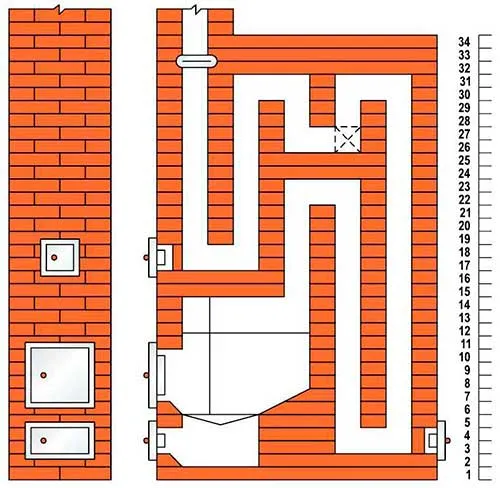

Мы будем возводить простую печь с повышенной теплоотдачей, общая схема будет следующей:

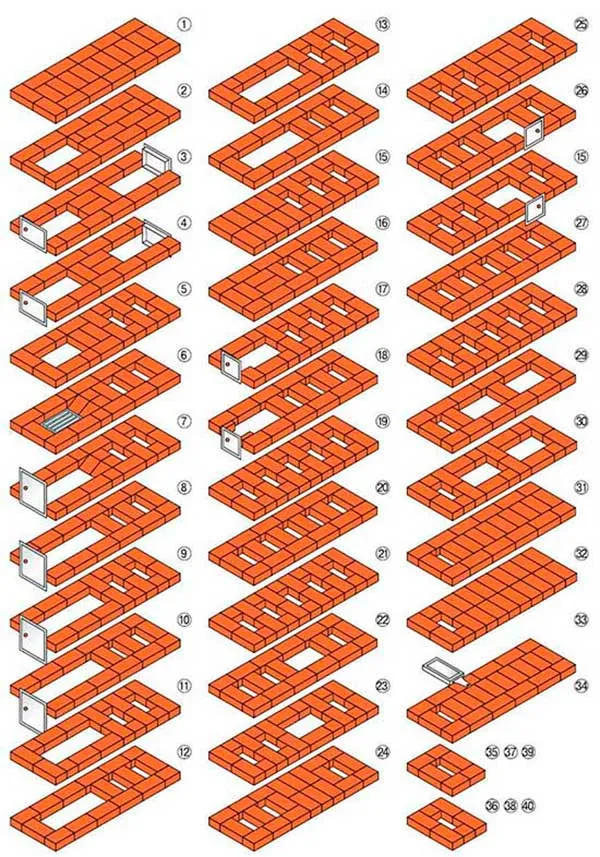

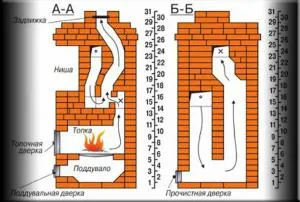

А порядовка такой:

На полностью высохший фундамент следует уложить слой гидроизоляционного материала (рубероида). Затем, согласно схеме, размечается четырехугольник по размеру будущей печи и укладывается сплошной слой кирпичей, пока без использования раствора. При помощи уровня проверяется горизонтальность ряда – он называется нулевым.

Затем убираете несколько кирпичей и опускаете их в ведро с водой на пару минут – это улучшит их сцепляемость с раствором. На основание под печь наносится ровный слой раствора, укладываются и немного прижимаются кирпичи. Выступившие на стыках излишки цементно-песчаной смеси надо сразу же удалить. После укладки всего ряда проверяется горизонтальность ряда.

На готовый нижний ярус из кирпича укладывается три слоя рубероида. Далее начинается возведение того ряда кладки печи, что в схеме помечен как первый.

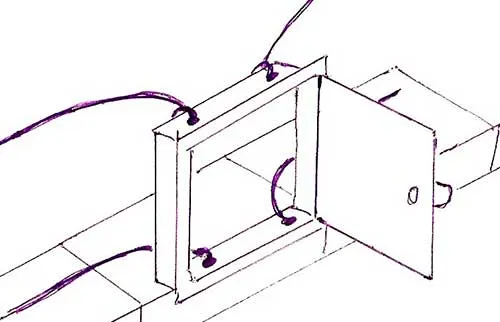

Проверив горизонтальность плоскости можно монтировать второй ряд, предварительно закрепив дверцу поддувала. Деталь из литья необходимо обернуть асбестовым шнуром или картоном, закрепить специальными скобами либо отожженной проволокой, вмонтированной в швы кладки. Пока литье не будет со всех сторон обложено кирпичом, его фиксируют в вертикальном положении при помощи проволочных растяжек и подпорок.

При укладке второго и последующего рядов важно проверять не только горизонтальность плоскости, но и вертикальность стенок печи. Сборка ведется строго по схеме, перекрытия выполняются с использованием стальных полос. Колосник укладывается заподлицо, для чего требуется стесать кромки кирпичей, сформировав выступ по периметру конструкции. Чтобы углы печи и все внутренние камеры были прочными, их изнутри укрепляют металлическим уголком.

При кладке внутренних каналов в печи важно сразу убирать излишки раствора, выступившие на внутренних стенках – труба для отвода продуктов сгорания должна быть максимально гладкой, иначе она быстро забьется сажей, в результате чего ухудшится тяга. В местах прохода дымохода через перекрытия и кровлю требуется смонтировать вокруг него деревянный кожух, заполненный листовым асбестом или минеральной ватой.

Зазор между полом и первым рядом кирпичей закрывается железом или керамическим плинтусом. Готовая печь должна постоять не меньше недели перед первой топкой. Затем выполняется закалка печи – в ней сжигается тонкая щепа, чтобы вся конструкция в первый раз прогрелась постепенно, без резких перепадов температуры, которые могут спровоцировать растрескивание кладки.

Видео по теме «кирпичная печь для дома своими руками»:

Как сложить печь своими руками: пошаговая инструкция

Несмотря на то, что техническое оснащение позволяет обеспечить загородные дома полноценным отоплением, без русской печи трудно представить себе как жилое помещение, так и баню. Сложить печь нелегко, поэтому прежде чем начинать работы, необходимо тщательно продумать все возможные нюансы, оценить свои силы и возможности. Однако при правильном подходе к делу конструкция получится качественной и долговечной, станет гордостью и главным украшением любого интерьера.

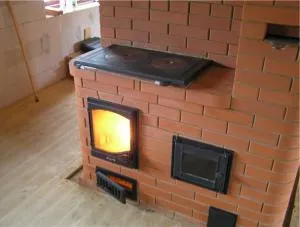

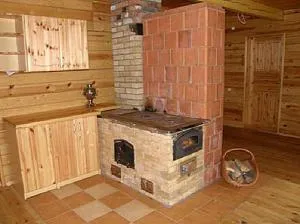

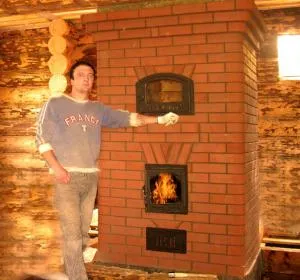

Печь сложена специалистом из кирпича

Подготовка или первые шаги

Прежде чем сложить печь, необходимо тщательно подготовить материалы и строительный инвентарь — инструменты. Также потребуется создать чертеж или распечатать наиболее подходящий из интернета. Место расположения печи в помещении также следует продумать заранее, чтобы потом все внимание и время уделять процессу кладки. Проект должен включать в себя кроме места для установки следующие пункты:

• размер печи;
• расчеты, касающиеся вывода дымохода
• расчет теплоотдачи.

Прежде всего, необходимо подготовить чертежи будущей печи

Русская печь своими руками кладется несколько дней. На завершающем этапе, когда она полностью готова к эксплуатации, можно задуматься над вариантами отделки, но лучше просчитать это заранее и включить в план работы. Не менее важным этапом при подготовке к работе станет продумывание списка инструментов. Для того чтобы сложить русскую печь потребуются:

• специальный молоток, предназначенный для обработки кирпича;
• мастерок, которым будет наноситься раствор;
• строительный уровень;
• отвес;
• рулетка для измерения;
• «болгарка»;
• перфоратор.

Для кладки кирпича потребуются инструменты

Важно, чтобы все инструменты всегда были под рукой, чтобы человек мог оперативно предпринимать необходимые действия.

Материалы для работы

Материалы – основа будущей печки, поэтому к их выбору следует подходить максимально ответственно. Для того чтобы сложить русскую печь потребуется:

• материал для возведения ее основной части — кирпич;
• отделочная основа – кирпичи, изразцы, керамика;
• защита от воды и пара;
• удерживающие тепло материалы;
• фурнитура – петельки, дверца зольника;
• специальный раствор, предназначенный для работ по кладке печей.

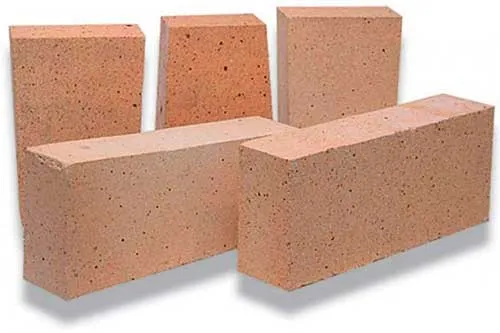

Основной материал для возведения печи — кирпич

Раствор на основе пескосмеси или цемента можно приобрести в уже готовом для работы виде в магазине или приготовить, следуя рекомендациям самостоятельно. Во втором случае потребуется смешать глину и песок. Кроме того, необходим будет раствор на основе цемента, предназначенный, прежде всего, для работы с очень важной частью печи — дымоходом и во время обустройства печного фундамента. Для основной части печной конструкции подойдет красный (оранжевый) кирпич, для облицовки потребуется специальный, который устойчив к нагреванию, перепаду температур и прочим экстримальным ситуациям, также можно использовать уникальные изразцы.

Начало кладки

После этого пошаговая инструкция по кладке печей позволяет начать работу. Первое, что необходимо сделать – убедиться, что приобретенный для работы материал – весь, включая фурнитуру, действительно качественный и прослужит ни один год. Для этого вполне достаточно, например, бросить один из кирпичей с высоты человеческого роста. В том случае, если он раскололся на крупные куски — пополам или на четыре части, то можно смело приступать к работе – материал качественный.

После этого необходимо разложить имеющиеся в распоряжении кирпичи на месте, где планируется печка в интерьере, сформировав из них примерную будущую конструкцию, но не нужно использовать на этом этапе скрепляющего раствора – это всего лишь набросок, макет, своего рода.

Необходимо это для того чтобы «подогнать» каждый из кирпичиков в будущей печи по размеру, чтобы в процессе работы избежать проблем и трудностей. Совет: при помощи маркера потребуется проставить цифры, которые позволят в процессе кладки определять размер каждого кирпича.

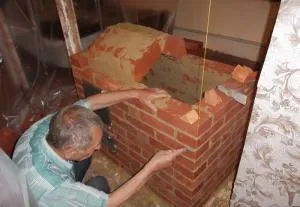

При кладке печи необходимо подгонять каждый кирпичик

Затем конструкцию потребуется разобрать и кирпичи поместить в емкость с водой на несколько минут, до того момента, когда у него станут выделяться пузырьки, содержащие кислород. После этого наступает очередь облицовочного кирпича – его следует лишь слегка смочить водой.

При выборе места, подходящего для того чтобы сложить печь, необходимо все время помнить о том, что труба не должна проходить через чердачные балки, а также стропила.

Как только место определено, и все приготовления завершены, наступает очень ответственный этап – обустройство фундамента. От того, насколько надежно он будет сделан, зависит долговечность печи, надежность ее работы и даже устойчивость конструкции. Для обустройства прочного фундамента потребуется:

• мелкие камушки — гравий;
• камень;
• куски битого кирпича.

Закладка фундамента угловой печи

Важно помнить: фундамент печки не должен даже немного соприкасаться с фундаментом дома или бани! Причина – разная степень оседания. Если их соединить, то неизбежен перекос, который приведет к растрескиванию фундамента, следовательно, к нарушению работы печи. В свою очередь это создает пожароопасную ситуацию.

Глубина печного фундамента рассчитывается, исходя из общей массы русской печи. Размеры же должны быть чуть шире имеющихся в проекте габаритов получаемой конструкции, примерно, на 7-8 см с каждой из сторон.

Сверху фундамента необходимо сделать кладку на растворе из цемента. Лучше всего выбрать для нее обожженный кирпич, поскольку он выдерживает большие нагрузки. Кладка производится не более чем в 1-2 ряда. Важно достичь строгой ровной линии, делая первый — основной, являющийся для человека ориентиром, ряд кладки, так как именно от нее будет зависеть вся основа печи. Сверху этой кладки делается защита, состоящая из двух слоев специального материала — рубероида, а также кладется гидроизоляция, на которую затем будет производиться кладка самой печи. Фундамент готов. Можно переходить к следующему этапу – кладке печи.

Возведение печи

Для того чтобы сложить печь по всем правилам, требуется помнить, что первый ряд возводится без использования раствора, то есть «насухо». Между кирпичами в обязательном порядке должны оставаться зазоры. Далее раствор при помощи мастерка размещается там, где предполагается разместить угловой кирпич. Необходимо разровнять слой раствора, чтобы получить ровную линию. После этого кирпич следует поместить на подготовленную для него площадку, требуется слегка прижать его и постучать мастерком сверху. Лишний раствор, который будет выделяться из щелей, требуется убрать.

Один из способов возведения печной арки из кирпича

Правильность укладки углового кирпича проверяется тщательно — поможет в этом строительный отвес. Необходимо учитывать во время контроля как горизонтальную, так и вертикальную линии.

Порядок установки всех остальных кирпичей зависит именно от установки кирпича с угла конструкции и отличается лишь тем, что нужно будет полностью заполнять скрепляющим раствором и вертикальное пространство. Используя уровень, требуется проверять ровно ли идет возведение ряда, а отвесом контролировать углы. Этот процесс очень важен, так как от этого зависит, как будет выглядеть русская печь в конце работы по ее возведению. Все швы требуется «перевязывать.

Пример профессиональной «перевязки» кирпичной кладки

Важно не забыть сразу сложить место для скопления золы – конструкция состоит из четырех рядов. В третьем ряду укладываются кирпичи по ¾ их основной длины. Используя «болгарку» потребуется отрезать лишнюю часть. Завершать следует 4 рядом. Здесь работа производится выкладыванием кирпичей на ¾, но уже по их ширине.

Следующий этап — устройство дымохода. Этот процесс по сложности не превышает саму кладку, но требует повышенного внимания, чтобы не повредить несущих, основных конструкций и балок, а также основных перекрытий крыши. Рекомендуемая высота трубы — не менее 5 метров. Для того чтобы облегчить работу и немного сэкономить на материалах, можно не выкладывать часть трубы, которая выходит из крыши. Эту часть можно заменить на конструкцию из металла. Внутренний диаметр трубы, выходящей за пределы крыши, составляет 12 см, толщина стенок – 1 см. Возвышение над перекрытиями чердака должно составить не менее 1 метра. Места стыка фиксируются при помощи металлической сетки и раствора на основе цемента.

Существует множество вариантов организации дымохода

Таким образом, русская печь своими руками – это не невыполнимая задача, а вполне посильная работа для тех, кто использует качественные материалы, проявляет упорство в работе и внимание к деталям. Сегодня пошаговая инструкция и чертежи печи позволяют возвести в доме или в бане конструкцию, которая будет надежно служить, выполняя положенные ей задачи. Главное условие – строго следовать рекомендациям пожарной безопасности и не экономить на материалах.

Также рекомендуем к прочтению:

Материалы подходящие для отделки каминов и печей: преимущества и недостатки Дачная печь заиграет свежими красками Разнообразие отделочных материалов для камина Многообразие плиток для камина: какую выбрать и как облицевать? Виды отделки печи своими руками в частном доме

Источники: http://pechi.guru/pechi/proekty/kirpichnye-pechi-dlya-doma-svoimi-rukami-poshagovo-chertezhi-i-poryadovki.html, http://postroju-dom.ru/otoplenie/163-kirpichnaya-pech-dlya-doma-svoimi-rukami, http://pootdelke.ru/otdelka-pechi-i-kaminy/slozhit-pech-svoimi-rukami-poshagovaja-instrukcija.html

Как вам статья?

Сколько нужно кирпича для кладки печи?

Количество кирпичей, необходимых для кладки печи, зависит от ее размеров и конструкции. Обычно для постройки небольшой домашней печи потребуется около 500-600 кирпичей стандартного размера (250 мм x 120 мм x 65 мм).

Однако для более крупных печей, таких как каминные печи, может потребоваться значительно больше кирпичей. Также количество кирпичей может зависеть от дополнительных факторов, таких как толщина стенок печи, наличие дымохода и других особенностей конструкции.

В любом случае, перед началом кладки печи важно разработать ее дизайн и план, чтобы определить необходимое количество кирпичей и других материалов.
