Как кладь русскую печь: схемы, чертежи и выбор материалов для самостоятельного строительства
В доме, где установлена русская печь с лежанками и полатями, царит атмосфера живого тепла и уюта. Эта величественная печь под сводами уже сотни лет дарит людям целебное тепло в суровые морозы. Если интересует, то можно изучить методы кладки русской печи.
- Полезный и незаменимый источник тепла
- Преимущества русской печи
- Недостатки русской печи
- Элементы печи
- Русская варочная печь: материалы
- Готовим раствор для кладки
- Фундамент для печки
- Особенности сборки печи
- Первые укладочные ряды
- Монтаж печной арматуры по рядам
- Видео: теоретический и практический курс строительства печи своими руками
- Завершение работы
Полезный и незаменимый источник тепла
Необходимо это сооружение для любого дачного домика, коттеджа или русской баньки, никакой другой обогреватель просто не в состоянии наполнить их истинно русским, жилым, согревающим лечебным духом. В помещении, отапливаемом печью, никогда не заведется плесень, а также долго не живут патогенные бактерии и вирусы.

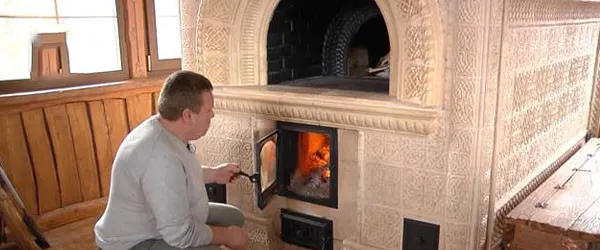

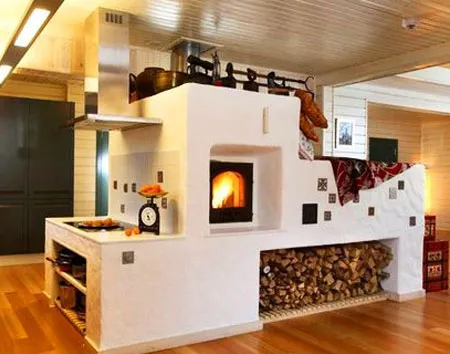

На фото: современная русская печь.Старинные русские печи, кроме своих общепризнанных достоинств, обладали и некоторыми недостатками, к примеру, источник, выделяющий тепло, находился примерно в метре от необогреваемого пола.
В настоящее время печи модернизированы, облегчены и прогреваются на всю высоту сооружения. Классическим вариантом по размеру является примерно такая: высота её почти два метра, ширина – до полутора метров, а длина – более двух с половиной метров. Современные печки имеют меньшие размеры, они более компактны.
На фото: чертеж русской печи — как устроенная печь.Кроме того, в давние времена для отопления печей требовалась уйма дров, сейчас в основном кладут печи, так называемые русские «Экономки», видоизмененные немного, имеющие дополнительные каналы, прогреваемые горячим воздухом, несущие тепло по всей площади сооружения. Такие печи имеют дополнительные подтопки, в которых и сжигаются дрова для нагревания печной поверхности.
В некоторых печах устанавливаются топливные баки для нагревания воды, которая циркулирует по трубам, проведенным по периметру жилого помещения в качестве батарей. В банях печки сооружают с дополнительным устройством для камней, на которые плещут воду, создавая жар и пар. Сейчас печи сооружают с чугунными плитами, которые позволяют приготовить пищу не только внутри, за заслонкой, но и снаружи.
Вы можете не подкидывать дрова в печь, и тем не менее, она до 24 часов будет отдавать свое тепло.
Преимущества русской печи
- Все поверхность печати долго сохраняет тепло, что позволяет не подкидывать дрова постоянно, а топить чудо инженерной мысли раз в день;
- Минимальный расход при правильное эксплуатации;
- Практически вечное использование конструкции, если печь правильно построена, то она простоит не один десяток лет;
- Может иметь удобный для вас размер. Не обязательно делать большую печь, можно сделать конструкцию метр на метр и она будет не намного эффективнее большой;
Недостатки русской печи
Да! Они все же есть и связаны они не с эксплуатацией, а возведением печи.
- Строительство требует опыта и знаний, а настоящих печников сейчас практически не осталось
Элементы печи
У печи имеется топка, которую еще называют горнилом, дно ее называется «под». Служит топка в качестве варочной камеры и закрывается заслонкой. На «поду» располагают дрова, если топят русскую печь, там же готовят хлебушек или булочки, после удаления угольков. Температура внутри в это время обычно равна 200 градусам, что способствует оптимальной выпечке тестовых изделий.

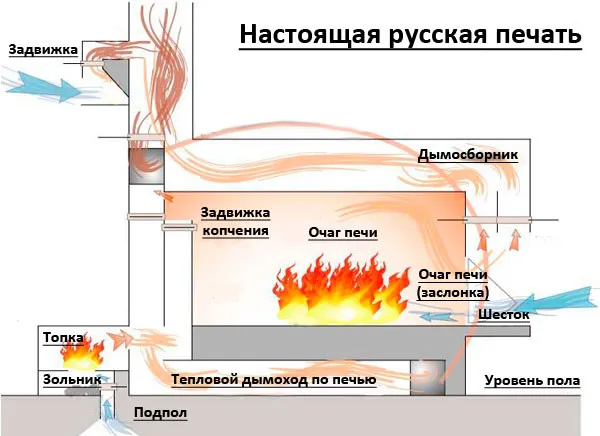

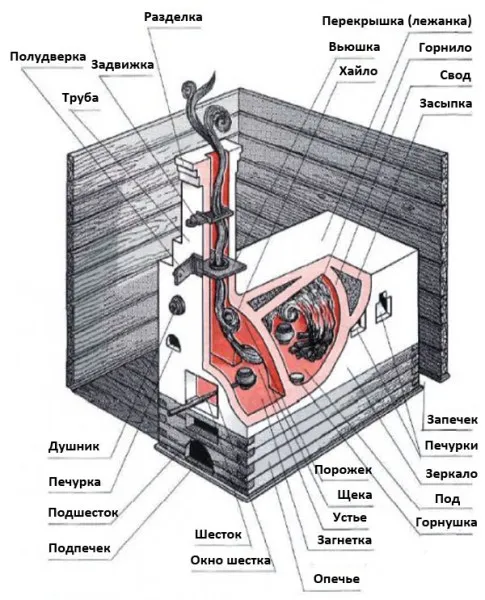

Cхема русской печи. На фото представлен разрез печи со всеми ее элементами.Над горнилами устраивают лежанку, которая всегда теплая благодаря долгому остыванию потолка топки.
В конструкции печи имеется подпечье или подпечек, в котором хозяйки хранят и сушат дрова или инвентарь.
Есть шесток, который расположен перед топкой, в этом месте и кладется ныне варочная чугунная двухкомфорочная плита, снабженная кругами, кольцами, которые можно поочередно убирать для прибавления жара пламени при приготовлении пищи.
На фото: печь каменка для бани.Переднюю часть горнила называют устье или чело. Газы от сгорания улетают в отверстие для выхода.
В печах устраивают также холодную печурку, небольшую нишу, для хранения посудин. В некоторые дополнительно монтируют духовку.
Обязательно при кладке печи устройство вьюшек – задвижек, перекрывающих дымоход после истопки печи, их должно быть 2, а некоторые делают и 3.
Русская варочная печь: материалы
В основном её кладут из красных керамических кирпичей, дополнительно для выкладки пода используют шамотные огнеупорные кирпичи. Вся фурнитура для печей имеется в свободной продаже, имеет стандартные размеры, что облегчает сборку ее не только мастером, но и самостоятельно.
Необходимо приобрести специальные дымовые задвижки, заслонки, чугунную варочную плиту, лучше двухкомфорочную.

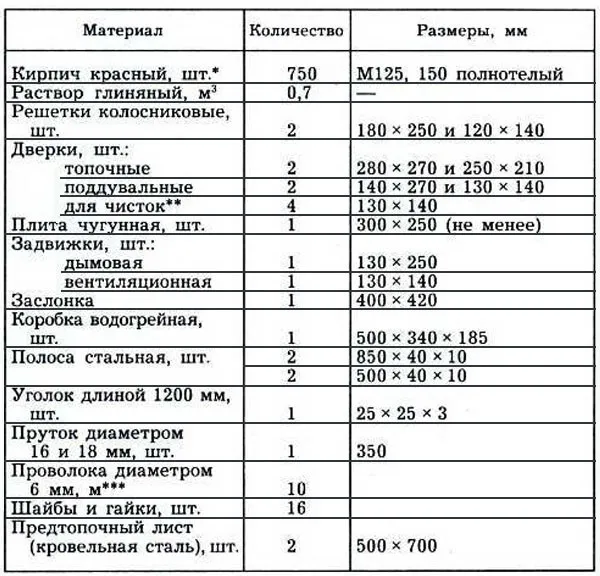

Материалы для кладки. Необходимое количество и размеры материалов для строительства печи.Для устройства печи нужны будут чугунные колосниковые решетки, дверки для топочных, прочистных и поддувальных отверстий.
Для установки:
- Дверок,
- Решеток,
- Плиты,
используются изделия металлопроката –
- Стальные швеллеры,
- Уголки и полосы,
- Проволока.
Трубу для печи лучше складывать из кирпичей, ни в коем случае не применяются асбестовые трубы.

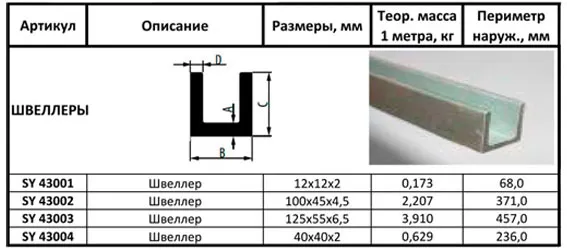

Швеллера для печи. Описание, размеры и артикулы распространенных размеров свай для установки печи.Печь кладут с использованием жирной глины, песка и цемента. Нужны будут и шамотная глина, и мел для побелки. В настоящее время в продаже есть также разнообразные полуфабрикаты – смеси для возведения печей, для штукатурки, а также для побелки.
Количество материалов рассчитывается отдельно для каждой печи и зависит от ее размеров, количества рядов и конструкций, из которых её собирают.
Современные русские печи могут прогреваться и подтопочными частями, дрова сжигают в специальном топливнике, который устроен внизу печи, дым от дров улетает или напрямую через дымоход, или идет по специальным каналам, прогревая поверхность печи, а затем уже попадает в трубу.
Готовим раствор для кладки
Воду нужно брать только чистую, без затхлого запаха, мягкую. Песок применяется обязательно мелкий, который необходимо просеивать, а затем промывать.
Затем в железную ванночку насыпают глину толщиной в 15 сантиметров, разравнивают и заливают водой, едва ее покрывая. Затем следующий такой же слой и так далее. На следующий день хорошо перемешивается вся глина, еще добавляется вода и снова оставляется на сутки.
На фото: подготовка цементного раствора.Глиняную смесь протирают через сито, перемешивают с песком и водой до однородности и вязкости, некоторые топчут ее ногами, другие используют миксер или дрель. При этом печники добавляют в раствор соль, примерно половину стакана на ведерко раствора.
На одну часть песка берут обычно две части глины. Проверяют качество готового раствора свернутым жгутиком: чем больше изгиб, при котором слепленный жгут дает трещины, тем лучше раствор. Для огнеупорного кирпича и глина соответственно шамотная в соотношении с песком, 3 к 1. При сооружении трубы для печи на чердаке используется цемент и песок.
Фундамент для печки
Печь из кирпича – это очень тяжелый тепловой агрегат, а потому ей нужен собственный прочный фундамент. Лучше всего бетонный и монолитный, но иногда печь ставят на кирпичных столбах.
Фундамент печи из кирпича.

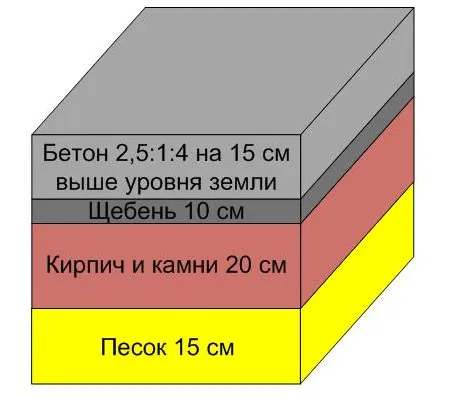

Бетонный фундамент под печь.Для начала роют яму, немного шире, чем предполагаемая будущая лежанка, глубина ямы должна быть ниже точки промерзания грунта для того, чтобы в будущем не было потерь тепла.
На дно котлована укладывается песчаная подушка, затем делается опалубка по периметру и площадка заливается бетоном. Цемента при этом берут 1 часть при 3 частях песка. После того, как фундамент отвердеет, укладывают примерочный ряд кирпичей.
Особенности сборки печи
Главное условие кладки печи – это ее герметичность. Для этого ее собирают из целых кирпичей, расстояния между которыми должны быть минимальными. Если глиняные швы будут тонкими, теплопроводность и воздухонепроницаемость будут высокими.

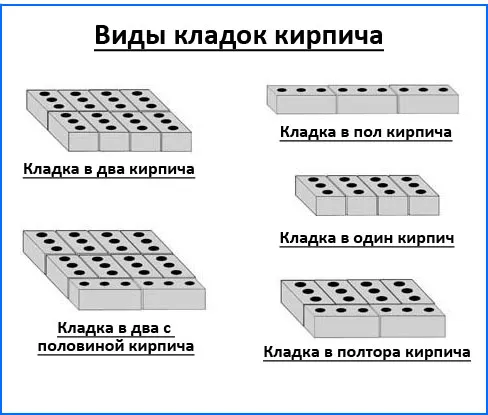

На фото: виды кладок из кирпича для постройки печи: кладка в один, два и полтора кирпича и другие размеры.Внутри печку раствором не обмазывают никогда, чтобы на стенки не нарастали копоть и сажа. А снаружи кирпичи обмазывают тонким штукатурным слоем, который не будет осыпаться, трескаться, и пропустит больше тепла.
Печь кладут в разную толщину. Снаружи – обычно в кирпич, изнутри – в полкирпича. Хороший кирпич бывает розоватого оттенка и, если ударить по нему молоточком, издает чистый, а не глухой звук.
Первые укладочные ряды
На фундамент размечают и раскладывают первый примерочный ряд кирпичей, пока что без раствора. Проверяют уровнем, горизонтальный ли ряд, а затем сверяют с чертежом. Без предварительно составленного плана ровной печи не выйдет.

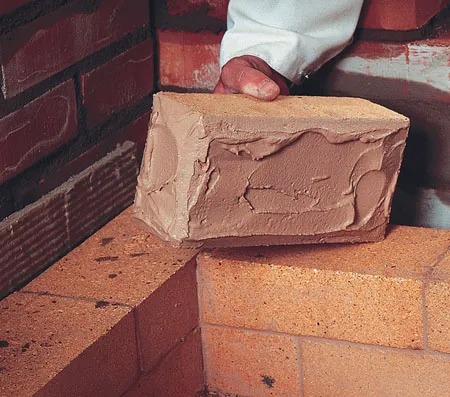

Несколько кирпичей из примеряемых на пару минут опускают в воду для лучшего последующего схватывания с раствором, а на освободившиеся места в это же время кладут раствор, разравнивают его и сверху пришлепывают мокрый кирпич.
На фото: кладка печи.Все кирпичи соединяют между собой раствором в процессе укладывания, остатки раствора сразу же убирают. Выложив этот ряд, накрывают его рубероидом, желательно в три слоя – это и будет гидроизоляция, а первым рядом печи будет считаться не тот, что уже положили, а другой, который будет поверх изоляционного слоя.
Монтаж печной арматуры по рядам

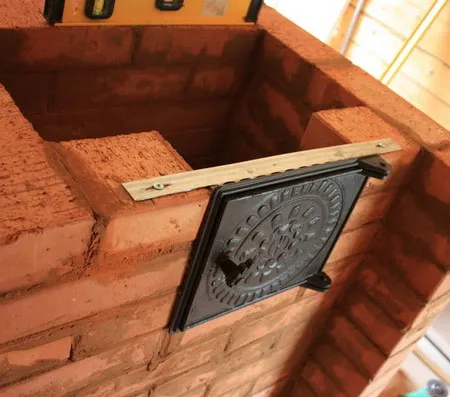

Следующий ряд складывают на рубероид так же, как и предыдущий. Затем закрепляют дверку поддувала, для этого заворачивают ее в полоску влажного асбестового картона или в шнур.
Крепятся все дверцы, в том числе и эта специальными скобами или просто закаленными петлями, которые укладывается в раствор между кирпичами, в их швы, а далее докладывают второй ряд и третий согласно плану.

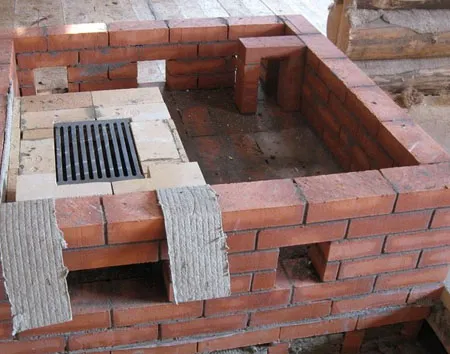

После укладки третьего, из шамотных кирпичей, ряда, наверх поддувала кладут решетку – колосник, и в четвертом ряду кирпичи кладутся на ребро. Делаются подставки изнутри дымохода для получения внутренней междымоходной перегородки.
На задней стене пару кирпичей выкладывают без раствора. Впоследствии при чистке печи эти кирпичи легко достаются. Или вместо них ставится специальная дверка для таких целей. С соседней стороны ставят такую же маленькую дверку или контрольные кирпичи.

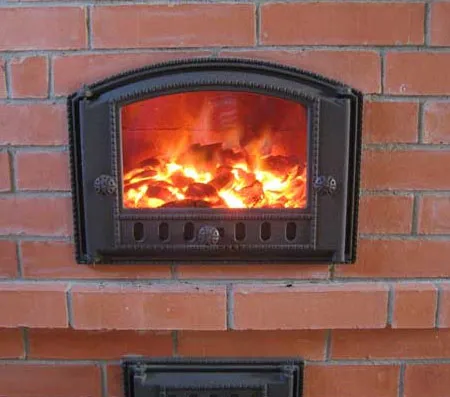

Дверца топки печиСледующим шагом устанавливают дверцу топки, закрепляя ее проволокой и временными кирпичами, также обернув ее асбестовым влажным шнуром, что обеспечит её последующее свободное открытие и закрытие.
Пятый и следующий ряд выкладываются обычным образом, следуя за контуром предыдущего ему ряда. Затем устанавливают колосник, при этом кромки кирпичей в шестом ряду стесываются и укладываются в «ложок», то есть ребром. Дымоход обязательно обтирают влажной ветошью.
В седьмом ряду плашмя кладут все кирпичи, кроме задней стенки, ее исполняют в два кирпича и на ребро, продолжают ряды обычной кладкой.

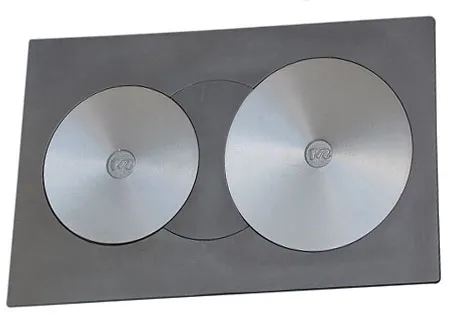

Плита чугунная для печиВ восьмом ряду, ответственном за дверку топки, над ней устанавливают кирпич, который скошен, а затем исполняют этот ряд и два последующих, не забывая при этом по плану выкладывать внутри печи каналы для будущего обогрева огнем поверхностей печи.
После укладки 11 ряда над топкой укладывают чугунную плиту, а также делают «под» русской печи. Кладут чугунное изделие, немного смещая назад, с применением шнура из асбеста, край плиты скрепляют с печью стальным уголком.
Далее каждая печь выкладывается по своему индивидуальному плану. Важно не забывать, что верх и углы каждой варочной камеры закрепляются уголками металлопроката, а стенки камер стальными полосками.

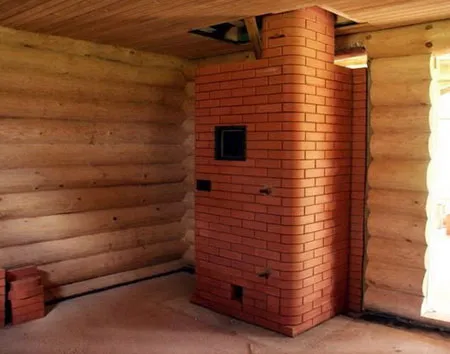

На фото: дымоход печиВверху печи устанавливают вьюшки, одна из них для русской печи, другая для подтопка, а затем начинают конструировать дымоход, постепенно сужая его, и возводить печную трубу.
Видео: теоретический и практический курс строительства печи своими руками
Завершение работы
После того, как кладка кирпичной печи закончена, временные кирпичи из задних стенок убирают, чистят печь от мусора и с раствором вставляют их на место.
Штукатурят и белят только полностью просохшую по всей поверхности печь сверху, с потолка, применяя раствор с добавлением небольшого количества асбеста. При этом к одной части глины добавляют часть цемента и две песка.
Перед готовой отделанной печью на пол обязательно прибивают стальной лист, на который выскакивают иногда горящие угольки, а для того чтобы из-под печи не веяло холодом, прикрепляют плинтуса.
Новую печь нельзя сразу топить на полную мощность дровами. Ее вначале топят щепками, чтобы равномерно закалилась и не потрескалась.
Сколько нужно кирпича для кладки печи?
Количество кирпичей, необходимых для кладки печи, зависит от ее размеров и конструкции. Обычно для постройки небольшой домашней печи потребуется около 500-600 кирпичей стандартного размера (250 мм x 120 мм x 65 мм).
Однако для более крупных печей, таких как каминные печи, может потребоваться значительно больше кирпичей. Также количество кирпичей может зависеть от дополнительных факторов, таких как толщина стенок печи, наличие дымохода и других особенностей конструкции.
В любом случае, перед началом кладки печи важно разработать ее дизайн и план, чтобы определить необходимое количество кирпичей и других материалов.
