Перемычкой – называется небольшая часть стены, перекрывающая оконные или дверные проемы. Если нагрузка, к примеру, от перекрытий или других конструкций передается на стену находящуюся непосредственно над проемом, необходимо использовать специальные несущие сборные железобетонные перемычки которые между прочим можно сделать своими руками.
Если отсутствует такая нагрузка, то для перекрытия проемов шириной до 1,5-2 метров рекомендуется использовать легкие бетонные или обычные кирпичные перемычки. Они могут быть выполнены в форме кладки на специальном цементном растворе с повышенной прочностью и включением металлических стержней для укрепления нижних рядов кирпичей. Если говорить более конкретно, такие перемычки часто называются «лучковыми перемычками».

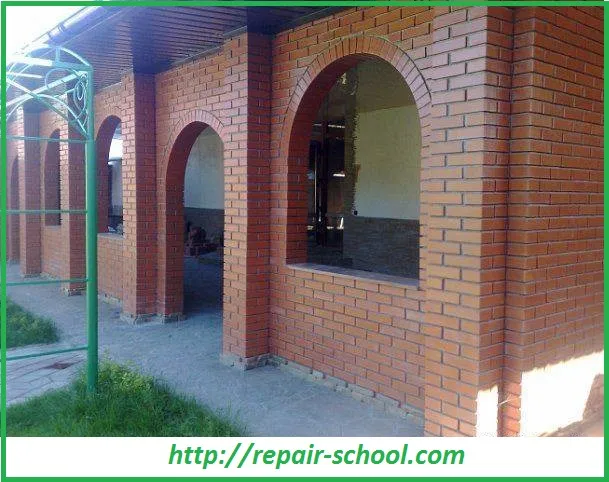

С этой же целью (архитектурного украшения фасада) при пролетах до 4 м часто возводятся арочные перемычки. Кладка арочного типа также применяется при устройстве перекрытий в зданиях, данные перекрытия называются — сводами.
При кладке перемычек необходимо все продольные и поперечные швы полностью заполнять кладочным раствором, так как данная кладка работает не только на сжатие перемычки, но и на ее изгиб. При несоответствующем заполнении раствором всех вертикальных швов под воздействием нагрузок сначала происходит сдвиг отдельных ее элементов (кирпичей), а затем и вовсе полное разрушение кладки.
Рядовые перемычки
Рядовые перемычки стоит выкладывать только из отборных целых кирпичей с соблюдением горизонтальности рядов и всех правил перевязки швов обычной кладки. Высота рядовой перемычки обычно составляет 4–6 рядов кирпичной кладки, а ее длина должна быть – на 50-55 см больше ширины самого проема. Для кладки рядовых перемычек нужно использовать раствор марки не ниже М300.
Под нижний ряд кирпича в перемычке в слой раствора толщиной 2,5–3,5 см необходимо установить металлическую арматуру в количестве с расчетом по одному стержню сечением не менее 6 мм на площадь равную половине кирпича. То есть на один кирпич два металлических стержня, если по плану проекта не требуется более сильного армирования перемычки.
Уложенная арматура в слой раствора воспринимает растягивающие усилия, которые возникают в кладке. Металлическая арматура длиной должна быть как минимум на 70 см длиннее за ширину проема, то есть она должна выступать по 25 см с обеих сторон, а концы загибаются вокруг кирпича (пример на рис. 75).

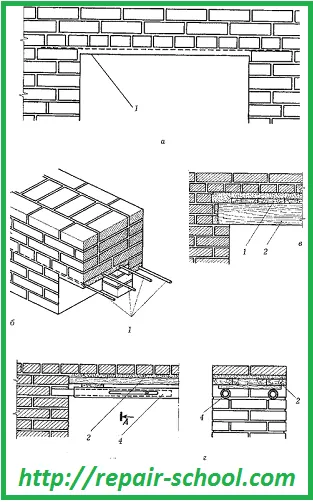

Рис. 75. Кладка рядовых перемычек:
а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала
Также рядовые перемычки делаются с применением временной деревянной опалубки из досок толщиной 35-40 мм. В готовую опалубку на дно настилается слой раствора толщиной около 3 см, после чего в раствор утапливается арматурные стержни. Данная опалубка должна опираться на кирпичи, предварительно выпущенные кирпичи. После того как опалубка снимается эти кирпичи просто сбивают.
Также концы опалубки можно вставить в специальные борозды на откосах проемов, после снятия опалубки борозды просто заделываются раствором. Если вам необходимо сделать перемычку на ширину проема более 1,3 м, то под опалубку в середине необходимо подставить стойку и хорошенько ее зафиксировать.
Также применяются специальные инвентарные трубчатые опоры-кружала. Даная конструкция делается из двух отрезков труб сечением 47 мм, встраиваемых в третий отрезок трубы сечением 60 мм.
При закладке кружал трубы раздвигаются так, чтобы концы меньшего диаметра заходили внутрь борозд, предварительно оставленных в кирпичной кладке.
На один проем понадобится два кружала; их достоинство в том, что кружала можно устанавливать даже тогда, когда в проеме уже установлены оконные или дверные блоки. Существуют также и другие типы кружал, при использовании которых в проем можно устанавливать блоки только после снятия опалубки для изготовления перемычек.
Клинчатые и лучковые перемычки

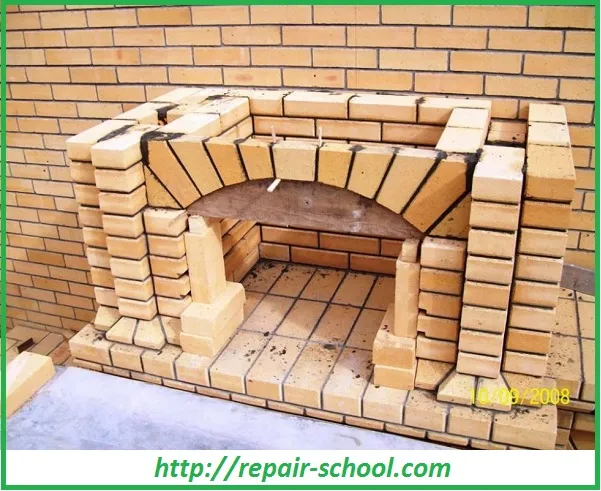

Клинчатые или лучковые перемычки обычно выкладываются из обычного керамического кирпича посредством образования клинообразных швов, толщина которых внизу перемычки должна составлять не менее 6 мм, а вверху соответственно не более 26 мм. Кладка ведется поперечными рядами по опалубке, которая удерживается кружалами. До начала кладки перемычек возводится стена до уровня перемычек. При этом одновременно выкладывается опорная ее часть (пята) из подтесанного кирпича (с помощью шаблона определяется направление опорной плоскости, то есть угол ее отклонения от вертикали).
После этого на опалубке следует разметить ряды кладки при этом с таким расчетом, чтобы их число было кратным не четному, учитывая при этом толщину шва. В этом случае ряды кладки нужно считать не по вертикали, а по горизонтали. Центральный, то есть нечетный ряд кирпича называется замковым. Он должен находиться строго в центре перемычки в вертикальном положении.
Кладка клинчатых и лучковых перемычек ведется одновременно с двух сторон, то есть от пяты к замку таким образом, чтобы в замке она заклинивалась центральным кирпичом. Правильность направления швов нужно проверять шнуром, закрепленным в точке пересечения сопрягающихся линий опорных частей (пят). Кладка клинчатых перемычек применяется только при пролетах шириной до 2 метров.
Советуем просмотреть полезное виде:
Устройство оконных перемычек
Арочные перемычки и своды
Арочные перемычки, а также арки или своды выкладываются в аналогичной последовательности, клинчатым перемычкам. Швы между рядами должны быть перпендикулярны к кривой линии, которая образует нижнюю плоскость арки, и соответственно к наружной поверхности кладки.
Швы кладки принимают клинчатую форму с расширением вверху и сужением внизу. Данное расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кирпичной кладки, так как в арках и сводах усилие от нагрузки перенаправляется, действуя при этом на касательную к кривой арке.
Постели рядов кладки являются перпендикулярными направлению нагрузки (пример на рис. 76).

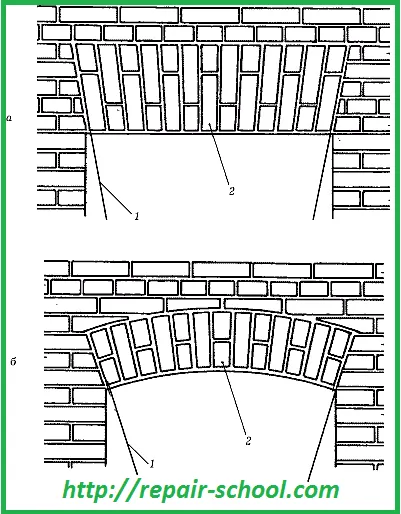

Рис. 76. Кладка перемычек:
а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич
Кладка арочной перемычки ведется по опалубке предварительно смонтированной соответствующих форм и размеров в такой же последовательности, что и кладка клинчатой перемычки. Направление радиальных швов кладки, а также правильность укладки каждого ряда арки проверяется с помощью шнура, который закрепляется в центре возводимой арки. С помощью шнура и шаблона-угольника, который имеет очертание одной из сторон, соответствующее кривизне арки, определяется и проверяется положение каждого из рядов кладки.

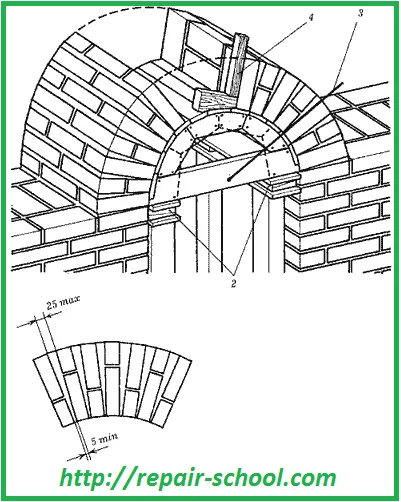

Рис. 76 (продолжение). Кладка перемычек:
в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник
Конструкции опалубки при кладке сводов и арок должны быть таковы, чтобы они могли обеспечить равномерное опускание их при снятии. Для этого под кружалами необходимо установить клинья, при постепенном ослаблении которых опалубка опускалась бы равномерно.
Что касается сроков выдерживания арочных или клинчатых перемычек в опалубке то они напрямую зависят от погодных условий и марки раствора который применялся при возведении конструкций. Так арки в летнюю пору года могут выдерживаться от 5 до 20 суток, а вот перемычки от 8 до 25 суток.
Также посмотрите виде:
Кладка арки
Какой марки бетон нужен для перемычки?
Для перемычки обычно используют бетон марки М150 или М200. Эти марки бетона отлично подходят для изготовления перемычек благодаря своим характеристикам прочности и пластичности. Кроме того, эти марки бетона отличаются высокой устойчивостью к воздействию воды и морозов, что очень важно при строительстве перемычек.
Однако, при выборе марки бетона для перемычки следует учитывать не только нагрузки, но и размеры перемычки, а также условия эксплуатации здания. При необходимости, для более крупных или особенно нагруженных конструкций может потребоваться использование более прочных марок бетона. В любом случае, выбор марки бетона должен осуществляться с учетом требований проектной документации и рекомендаций профессиональных строителей.
