Изготовление навеса из поликарбоната своими руками: инструкции по монтажу и доступные чертежи
Как сделать своими руками навесы из поликарбоната
- Составление чертежей конструкции
- Выбор оптимальной формы
- Пошаговая инструкция возведения прямого навеса, пристроенного к дому
Построение собственного навеса из поликарбоната представляет собой экономически обоснованное решение, особенно если вы намерены выполнить эту конструкцию своими руками на своем загородном участке. Такой навес может использоваться для прикрытия автомобиля, создания уютной зоны отдыха или просто для защиты входных дверей от дождя. Если интересует, в новой версии текста можно упомянуть «создание навеса из поликарбоната своими руками с использованием чертежей» для более подробной информации.

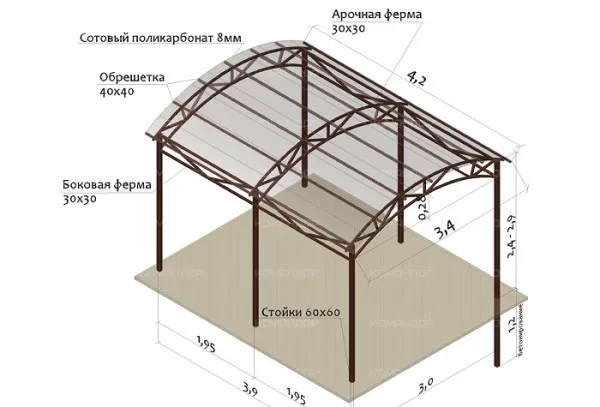

Составление чертежей конструкции
Перед тем как сделать своими руками навес из поликарбоната потребуется составить подробные чертежи конструкции. Но это возможно только после определения места его расположения, так как от этого зависит точка опоры каркаса.
По месту расположения навесы разделяются на такие виды:
- Самостоятельная отдельно стоящая конструкция выстраивается на бетонном фундаменте. Все точки крыши опираются на столбы, установленные по периметру основания.
- Пристроенный навес к стене постройки может иметь балочную опору. Эта конструкция называется балочно-опорной. Одна сторона крыши опирается на самостоятельные стойки, а вторая на балку, горизонтально закрепленную к стене.
- Аналогичная пристройка к зданию может опираться на металлические закладные, закрепленные на несущей стене. Такой навес называется консольно-опорный.
- Традиционные козырьки над входными дверями называются консольными. Они крепятся только к закладным, вмонтированным в стену.
Чтобы иметь представление о способе крепления каждой конструкции, надо посмотреть фото разных навесов. Найдя для себя подходящий вариант, можно начинать разрабатывать чертежи с учетом размера места, где будет установлен навес из поликарбоната.
Выбор оптимальной формы

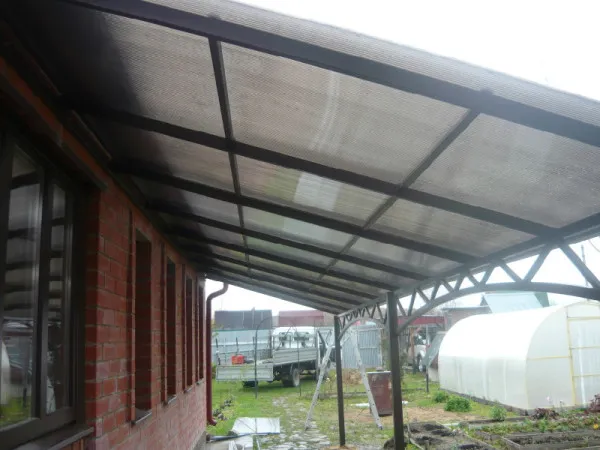

Рассмотрев на фото разные навесы, можно сделать вывод, что фантазия в их изготовлении не имеет границ. Конструкциям придают форму арки, купола, полуарки и др.
Решившись самостоятельно изготовить навес из поликарбоната, от фигурных форм придется отказаться, если нет под рукой оборудования для сгибания профиля. Для каркаса потребуется сваривать сложные фигурные фермы с симметричными сторонами. Потребуются сложные расчеты, которые самостоятельно выполнить, не имея соответствующего образования, не удастся. Но, если очень хочется, готовые фермы можно приобрести в магазине, только стоимость такого навеса сильно ударит по карману.
Как вариант, для самостоятельного изготовления подойдет конструкция с двухскатной крышей, но для нее надо много строительного материала. По эффективности двухскатный навес способен укрыть от дождя маленькую площадь, например, участок возле входных дверей. Места для отдыха под ним будет мало.

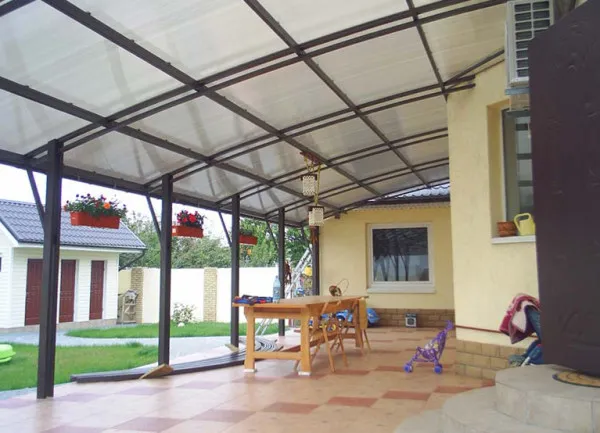

Проще всего сделать своими руками конструкцию, пристроенную к дому, с прямой крышей. Навесом можно укрыть приличную площадь, оборудовав место для отдыха, как показано на фото. Главное, правильно рассчитать уклон крыши. Оптимальный угол считается 30—50о. Если взять наклон больше, то крыша укроет малую площадь, а слишком пологий навес провалится от снеговой нагрузки. Габариты строения подбирают индивидуально, так как у каждого человека есть свои требования. Но длину конструкции целесообразно сделать кратную 2 м. Так будет удобней и экономичней подгонять листы поликарбоната.

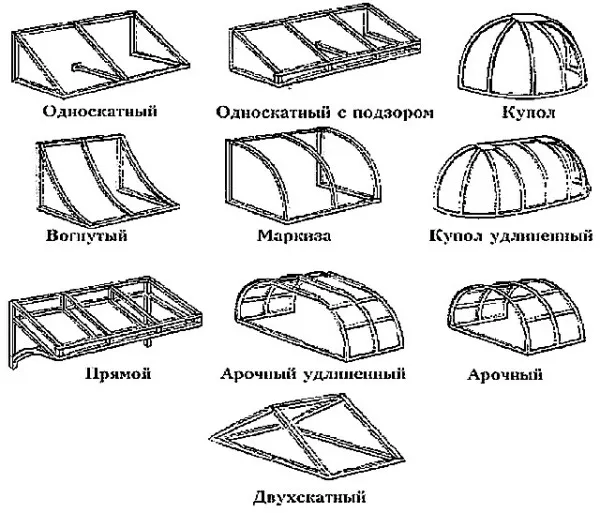

Итак, определились, что навес строить своими руками проще прямой, на нем и надо остановиться. Для интереса на этом фото можно посмотреть другие формы крыш конструкции:
Пошаговая инструкция возведения прямого навеса, пристроенного к дому
Навес из поликарбоната — это в первую очередь прочный каркас. Для опор используют металлические или асбестовые трубы. Эстетично смотрятся столбы из профиля. Можно использовать деревянный брус, только его не зарывают в землю, а крепят болтами к забетонированным закладным. Сам каркас собирают своими руками из деревянных, алюминиевых или металлических элементов.
Установка опор
Для примера давайте рассмотрим установку опор из асбестоцементных труб:
- На месте установки опор надо сделать разметку в соответствии с выбранными размерами строения. Если крыша прямоугольная, то длинной стороной она ляжет на стену дома. Под два противоположных угла размечают ямы для столбов.
- Глубиной выкопанных ям регулируют высоту опор. Здесь надо учесть, что высота труб — 4 м, плюс толщина бруса — 200 мм, уложенного в качестве мауэрлата. Но меньше 1 м глубины выкапывать ямы нельзя, иначе конструкция получится неустойчивой. Подкорректировать глубину ям можно песчаной подушкой. Ее все равно надо насыпать под трубы толщиной не менее 100 мм.
- Предотвратить выдавливание вспученным грунтом столбов поможет нехитрое приспособление. Кусок рубероида обрабатывают с одной стороны солидолом и этим участком обматывают нижнюю часть трубы. Подготовленные стойки устанавливают по ямам, выравнивают по высоте уровнем, а вертикальность проверяют отвесом.
- Выставленные своими руками опоры забивают в ямах крупным щебнем, после чего заливают 300 мм слоем бетона. Не дожидаясь застывания раствора, аналогичную смесь заливают внутрь столбов. Застывший бетон укрепит хрупкие стенки асбестоцементной трубы. Для общего сведения надо знать, что внутрь четырехметровой трубы диаметром 150 мм поместится примерно 70 л раствора. Под навес из поликарбоната надо сделать две опоры, поэтому с учетом заливки ям уйдет около 200 л бетонной смеси.
- При заливке бетона внутрь труб одновременно делают деревянные закладные для крепления мауэрлата. Их изготавливают из кусков бруса длиной 150–200 мм и размерами граней — 100 мм. Снизу вкручивают пару саморезов, чтобы сильные порывы ветра не подняли крышу навеса вместе с закладными. Заготовки утапливают внутрь труб в растворе заподлицо краям опор, естественно, саморезами вниз.
Бетон будет застывать не менее трое суток, за это время надо подготовить настенное крепление конструкции.
Крепление опоры к стене здания

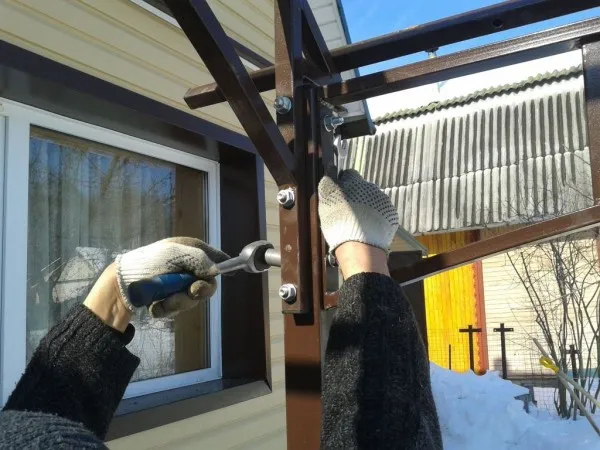

Чтобы зафиксировать примыкающий к зданию второй край крыши навеса из поликарбоната, на стене потребуется сделать своими руками две опоры.
Их монтируют горизонтально в таком порядке:
- Сначала крепят нижний брус. Он называется лежень. Его расположение на стене должно быть таково, чтобы плоскость верхней грани была выше уровня установленных опор на 200 мм. Верхний брус образует коньковый прогон. Его монтируют параллельно нижнему брусу на высоте 2,1 м от него. Добавив размер конькового прогона, получится высота 2,3 м. При таких показателях уклон крыши будет равен 30 градусам.
- Оба элемента крепят к стене накладными металлическими уголками. Их располагают с обеих сторон бруса шагом не более 800 мм.
- Между горизонтальными элементами с обеих сторон, отступив от края 300 мм, устанавливают вертикальные стойки из такого же бруса. Их крепят между собой с помощью саморезов и металлических пластин. К стене вертикальные стойки не фиксируются.
Чтобы навес из поликарбоната получился ровным, все стойки желательно выставлять по лазерному уровню.
Изготовление каркаса
После установки своими руками всех опор приступают к строительству каркаса:
- По периметру будущей крыши сверху опор укладывают мауэрлат. Его крепят шпильками к забетонированным внутри труб деревянным закладным.

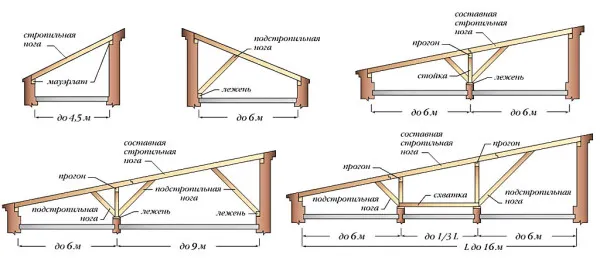

- Первые две схватки высотой 150 мм располагают с краю конструкции, закрепляя их сбоку и сверху уголками, а снизу — пластинами. Так как лежень находится на 200 мм выше мауэрлата, схватки ровняют по нижнему торцу. Остальные промежуточные четыре схватки монтируют аналогичным способом, выдерживая между ними равное расстояние.
- Теперь подошла очередь установки стропил. Вначале устанавливают своими руками крайние конструкции. Их торцы запиливают для ровного прилегания. Одна точка будет находиться на соприкосновении с коньковым проходом, а другая — на углу между схваткой и мауэрлатом.
- Все промежуточные стропила монтируют аналогичным способом. Главное, на всех элементах сделать одинаковые запилы, чтобы верх собранного каркаса имел ровную плоскость.

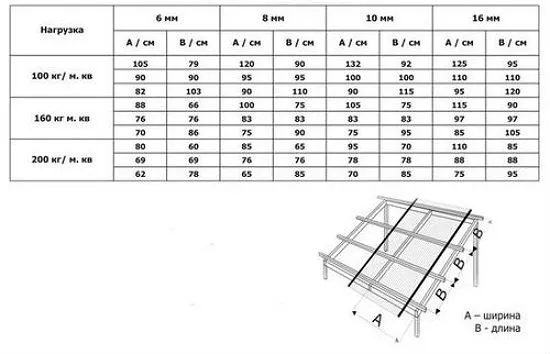

В финале осталось смонтировать на стропильную систему обрешетку для крепления поликарбоната. Ее шаг зависит от толщины применяемых листов. Для точного расчета используют таблицу:
Укладка и крепление поликарбоната
Когда каркас полностью готов приступают к монтажу поликарбоната. Большие листы лучше укладывать вдвоем. Они хоть и легкие, но из-за больших габаритов одному человеку справиться будет проблематично.
Первый лист размещают с любого края навеса. Если требуется произвести подрезку, ее лучше сделать наверху, чтобы избежать ошибок. Крайний лист удобно прикручивать саморезами со стремянки не наступая ногами на его поверхность. Шаг фиксации саморезами составляет 500 мм, при этом от края листа поликарбоната отступают 200 мм, чтобы избежать растрескивания материала. Торцы поликарбоната закрывают заглушками, а на стыке листов устанавливают соединительный профиль.
При дальнейшем креплении потребуется ходить по листам. Чтобы предотвратить их повреждение, надо сделать своими руками временный настил. Для этого берут широкую доску и набивают поперек из реек ступени.
Выполняя работы своими руками, надо соблюдать простейшие правила:
- После закручивания всех саморезов, с поликарбоната удаляют защитную пленку. Если это вовремя не сделать, она на солнце прикипит.
- Для крепления листов поликарбоната обычные саморезы не подойдут. Потребуется приобрести специальные крепежи. Это тоже саморезы, только с пластиковыми шайбами.
- Саморез не вкручивают просто насквозь листа. Сначала сверлят отверстие большего диаметра, а затем производят фиксацию.
Готовый навес практически не нуждается в дополнительных украшениях. Поликарбонат выглядит довольно привлекательно, но при желании можно организовать светодиодную подсветку или сделать по периметру занавес из брезента.
