Изготовление собственного лазерного уровня из указки — шаг за шагом

В сфере строительства и отделки ключевую роль играет точность, которую можно достичь совершенно с использованием лазерного уровня. Это достаточно дорогостоящий инструмент, поэтому его приобретение для случайных ремонтных работ может быть нецелесообразным. Однако можно рассмотреть вариант создания лазерного уровня своими руками, если это соответствует задачам.

Материалы для сборки лазерного уровня

Чтобы сделать самодельный уровень потребуется:

• деревянный брусок 30х30 –20 см;
• трубка (под наружный диаметр и длину указки);
• моторчик от детской игрушки;
• батарейка крона;
• клемма для кроны с проводками;
• миниатюрное зеркальце от косметической пудры или помады;
• паста от шариковой ручки;
• лазерная указка.

Для сборки будет использоваться ножовка, клеевой пистолет и паяльник. В идеале в дальнейшем для установки и настройки уровня применить регулируемый штатив.

Сборка уровня из указки

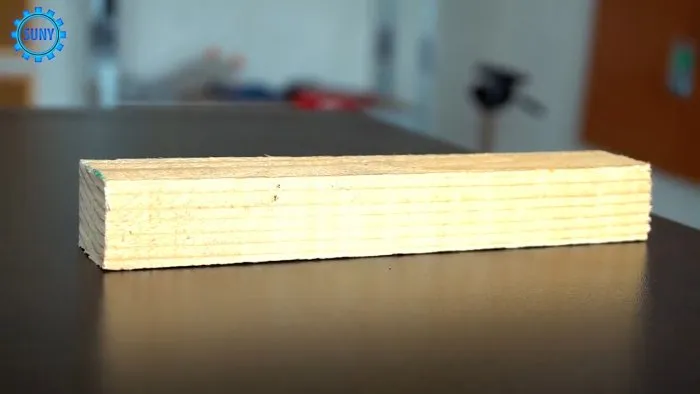

Сначала нужно сделать основу для уровня. Для этого подойдет брусок 30х30 мм. Достаточно отрезать 20 см.

К нему клеевым пистолетом приклеивается трубка из плотного картона (или пластика). Она подбирается таким образом, чтобы указка плотно в нее входила. Длина трубки приблизительно 15 см.

На дальний от конца трубки торец бруска приклеивается моторчик от детской машинки. Его вал выставляется на линию фокусировки полости трубы.

Нужно собрать систему питания моторчика. Для этого к проводку клеммы, установленной на крону, припаивается мини выключатель.

Батарея вместе с ним клеится на брусок. Остается подобрать подходящей длины проводок, чтобы припаять его от выключателя к двигателю. Ко второму контакту моторчика паяется прямой провод от клеммы.

Теперь нужно взять небольшое зеркальце. Найти такое не сложно — отклеив в любой ненужной женской косметичке. Чем оно мельче и легче, тем лучше. На нем следует найти центр и провести поперечную линию. По ней наносится клеевой слой и вклеивается стержень от пасты шариковой ручки или палочка от Чупа-чупс.

Вклеенная трубочка насаживается на вал моторчика. Если зеркальце сбалансировано правильно, то при включении двигателя конструкция с самодельной лопастью почти не вибрирует.

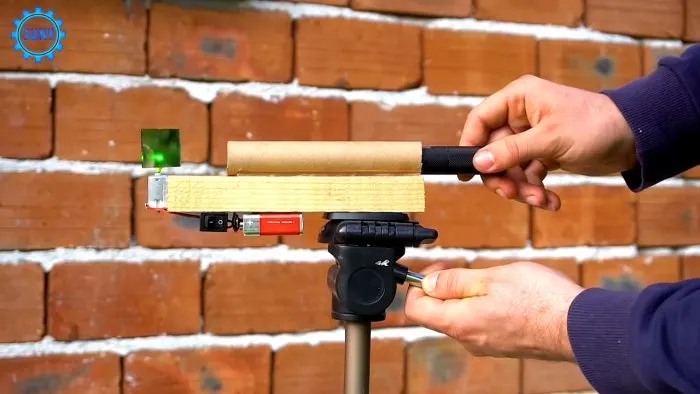

Уровень готов, остается его закрепить на штативе. Это делается по-разному, в зависимости от конструкции подставки. В моем случае нужно запрессовать гайку в брусок и накрутить на нее площадку штатива.

Как пользоваться

В трубку уровня вставляется указка.

Поскольку она входит с усилием, то зажимается ее кнопка и светодиод горит не переставая. Теперь, если включить моторчик, то вращающееся на его валу зеркальце будет отбивать лазерный луч.

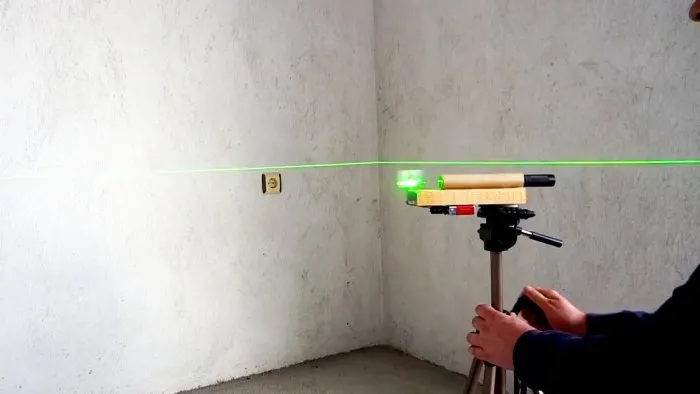

В результате устройство сделает из точки ровную горизонтальную линию, освещающую ближайший периметр стен.

Ее можно использовать как ориентир при кладке плитки, навешивании шкафчиков, креплении карниза натяжного потолка, разметки штроб и т.д.

Луч очень ровный.

Не забывайте о технике безопасности!

• Не используйте лазерную указку большой мощности (не более 5 мВт).
• Избегайте попадания лазерного луча в глаза.

Смотрите видео

Что можно сделать с помощью лазерного уровня?

Лазерный уровень — это инструмент, который используется для создания точных и ровных линий на различных поверхностях. С его помощью можно выполнить множество задач, включая:

1. Определение горизонтальной и вертикальной плоскости.
2. Установка рядов плитки, обоев, карнизов, полок и других элементов интерьера.
3. Расположение мебели и организация пространства.
4. Разметка стен и потолков перед проведением ремонтных работ.
5. Создание ровных поверхностей для установки дверей, окон, подоконников и прочих конструкций.
6. Проверка уклона и наклона поверхностей.
7. Контроль уровня земли при земляных работах и т.д.

Таким образом, лазерный уровень является универсальным инструментом, который поможет выполнить множество задач с высокой точностью и эффективностью.
