Изготовление собственного мини-крана и подъемника — бюджетные и эффективные решения
Варианты бюджетных и простых «железных помощников» для подъёма песка, шлака, кирпичей, газо- и пенобетонных блоков
Одиночное строительство дома возможно, но довольно сложное занятие. Это особенно верно, если необходимо возвести каменные стены, переносить кирпичи на второй этаж или поднимать на перекрытие песок и мешки с цементом, чтобы избежать перенапряжения.
- Автоматический подъёмно-разгрузочный механизм для сыпучих материалов
- Самодельный кран на основе электротельфера для подъёма газобетона
Как сделать кран для подъёма шлака, опилок и песка
ed_hanow
Участник FORUMHOUSE
Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.
Чтобы сделать самодельный подъёмник вам нужны:
- Электрический тельфер, мощностью 0.9 кВт с максимальной грузоподъёмностью 500 кг.
- Корыто или кузов от садовой тачки, грузоподъёмностью 250 кг.
- 12-я стальная двутавровая балка.
- 8 шт. подшипников для роликов.
- Электрический кабель.
Сначала изготовьте каретку. Как она устроена, видно на фото.
Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.
Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.
Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.
Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик. Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.
Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.
К балке приварены держатели струны, на которой закреплён электрический кабель.
Важно! Кабель подвижен.
Подъёмник работает так:
- Загружаете корыто сыпучкой.
- Поднимете груз наверх.
- Загоняете корыто на место разгрузки.
- Для разгрузки, опустите корыто на перекрытие. Замки подъёмника автоматически отсоединяются.
- Произведите разгрузку.
- Вытяните каретку с помощью верёвки на торец двутавра.
- Опустите корыто вниз.
- Закрепите замки.
- Загрузите корыто.
- Повторите операцию.
ed_hanow
Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.
Подъёмник понравился участникам портала и у них появились вопросы к его создателю.
Valery22
Участник FORUMHOUSE
Интересуюсь:
- Почему не использовали стандартную каретку? Ограничение по высоте?
- Насколько выгоден этот механизм? Не дешевле нанять пару разнорабочих. Сделать блок и поднять на второй этаж груз на верёвке? Думаю, дня за 3, управились бы. Опилки ещё легче. Можно и по лестнице в мешках потаскать.
ed_hanow
Отвечаю по пунктам:
- В продаже не было нужной мне каретки. Те, чтобы были, дорогие и их нужно переделывать.
- Ограничение по высоте есть. От перекрытия до бруса всего 1.8 м. Пришлось вписать в эти параметры каретку с самосвальным корытом.
- Я строю не первый дом и, поднимать груз, через блок, вдвоём, то ещё удовольствие.
- С электрическим подъёмником работаешь один. Ни от кого не зависишь. Подъёмник пригодится для строительства бани, гаража, где он потом и останется.
Мини-кран, чтобы поднять блоки на второй этаж
И, в завершении статьи, самодельный подъёмник, который упростит вам строительство каменного дома.
pavel_khudoleev
Участник FORUMHOUSE
Я возвожу дом из газосиликатных блоков. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.
Узлы крана крупным планом.
Грузоподъёмность крана для подъёма блоков 150 кг.
Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.
Опорная площадка крана.

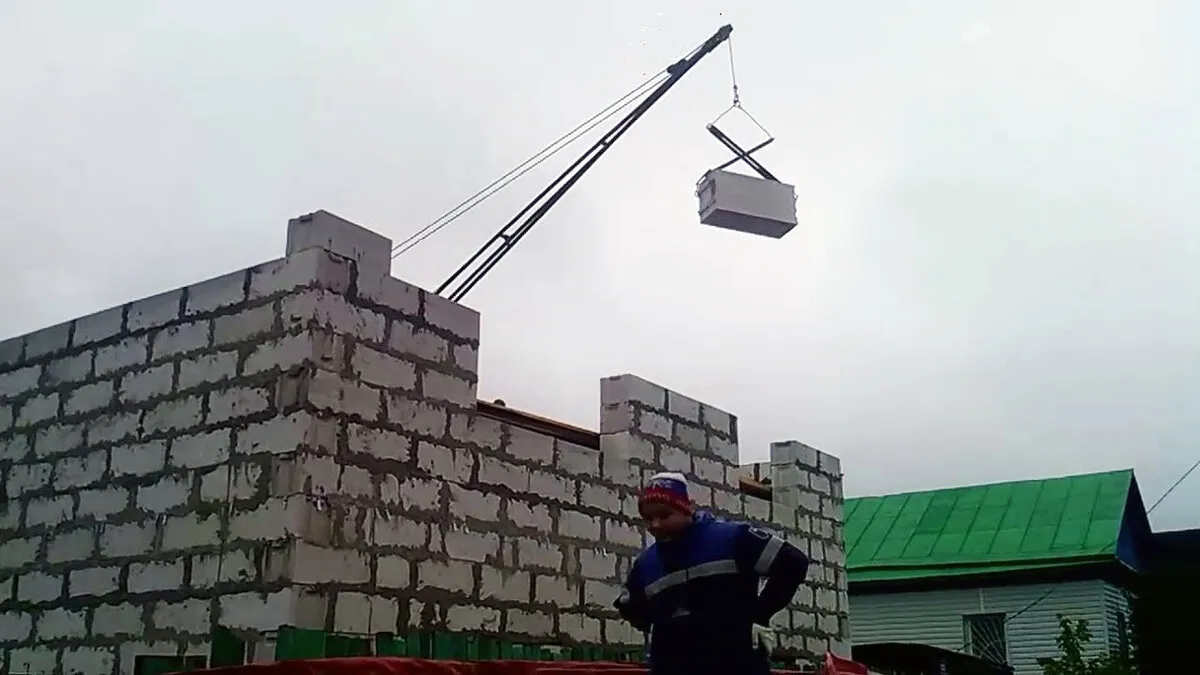

Фото со строительства.
Выводы
Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:
