Изготовление стопора для ворот своими руками как защита от ветра с примерами на фото и видео.

Стопор для ворот» часто используется на распашных конструкциях, чтобы предотвратить их самостоятельное закрытие из-за порывов ветра. Несмотря на то что распашные ворота отлично справляются со своей функцией, их основной недостаток заключается в том, что они могут закрываться при действии ветра.

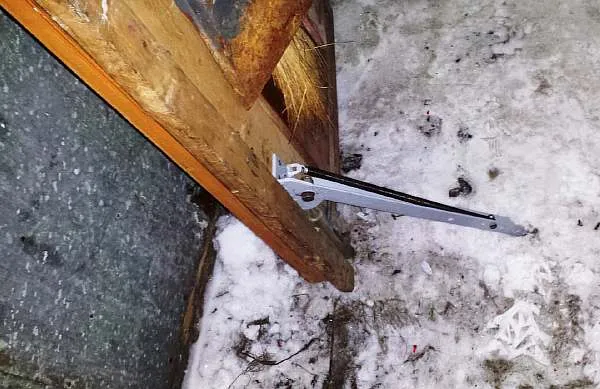

Створка ворот

Люди, которые не осознали важность установки фиксаторов створок, могут, как и раньше, подпирать ворота любым предметом, находящимся рядом. Но лучше потратить немного времени и самостоятельно изготовить качественный фиксатор, который прослужит долгие годы. Также можно приобрести упор на рынке или в специализированном магазине.

Особенности упоров

• Особенности упоров
• Стопоры
  • 2.1 Упоры на карабинах
  • 2.2 Крюк-фиксатор
  • 2.3 Фиксатор с пружиной и собачкой
  • 2.4 Фиксатор-ловушка без пружины
• Нужно учесть
• Подводя итог

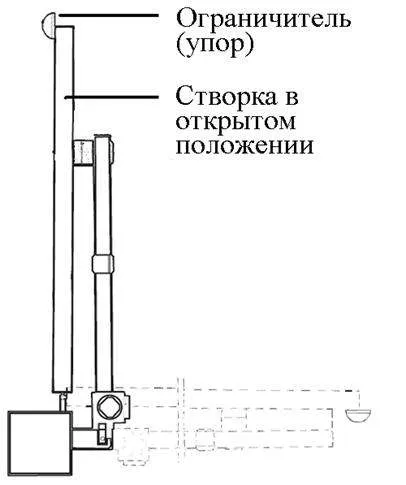

Главное назначение фиксатора – служить определенного рода защелкой при открытом состоянии створок. В рабочем состоянии фиксатор не дает возможности ветру закрыть ворота. Стержень упирается в землю, фиксируя створку.

Во время закрытия стопор поднимается вверх и не препятствует свободному въезду автомобиля.

В магазине

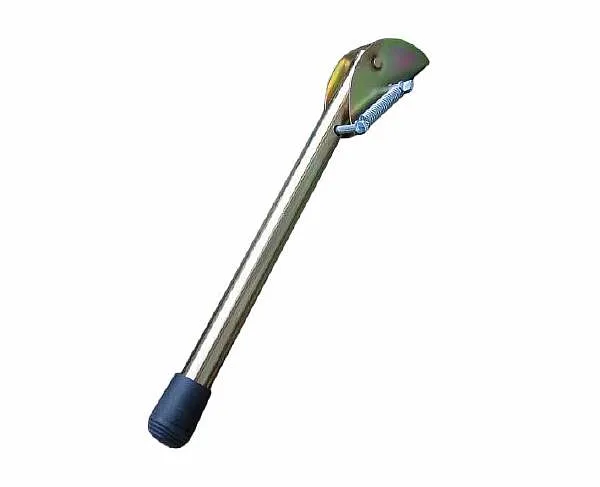

Сегодня торговая сеть магазинов «Леруа Мерлен» предлагает купить упор для ворот DMX 8822 или стопор 250х14 мм ST250. Эти фиксаторы ворот от ветра изготавливаются в Китае. Изделия отличаются лишь длиной упорного стержня. Цена изделий начинается от 550 руб.

Распашные и откидные ворота могут оборудоваться врезными электромагнитными или электромеханическими замками (популярные производители: Came, Cisa, Nice. Цена – от 8 тыс. руб.), а также автоматической системой открытия створок.

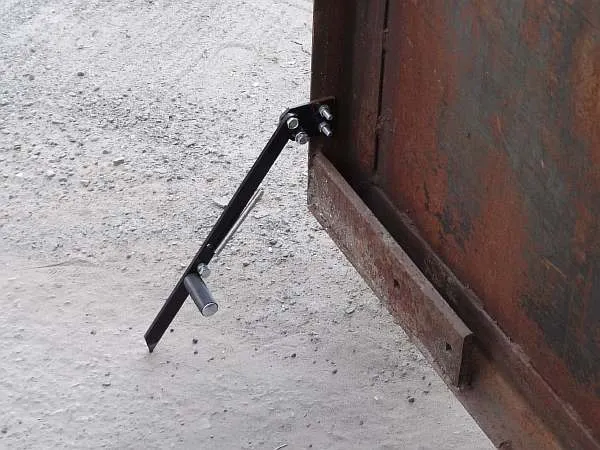

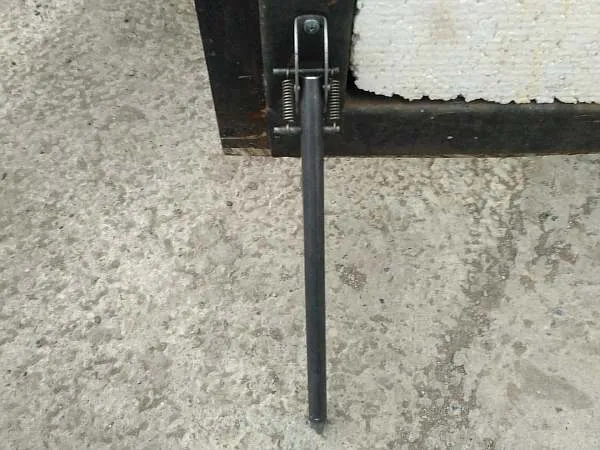

Стопор на створке

Плюсы автоматических распашных ворот:

1. Автоматика исключает риск повреждения машины во время открытия ворот.
2. Сдвижными воротами с автоматикой удобно пользоваться. Открыть гараж можно из салона автомобиля. Это наиболее актуально зимой или во время дождя.
3. Надежность. Откатный механизм позволяет произвести более 30 тыс. циклов открытия и закрытия ворот.

Минусы автоматического электропривода:

1. Можно перехватить незакодированный сигнал с пульта д/у. Поэтому желательно после покупки системы установить защитный код.
2. Для автоматики требуется постоянная подача электропитания. При регулярных отключениях электричества потребуется установка аккумулятора.
3. Распашные и откатные ворота с калиткой и автоматикой стоят примерно в 3 раза дороже, чем механические традиционные конструкции.

Фото распашных ворот можно посмотреть ниже.

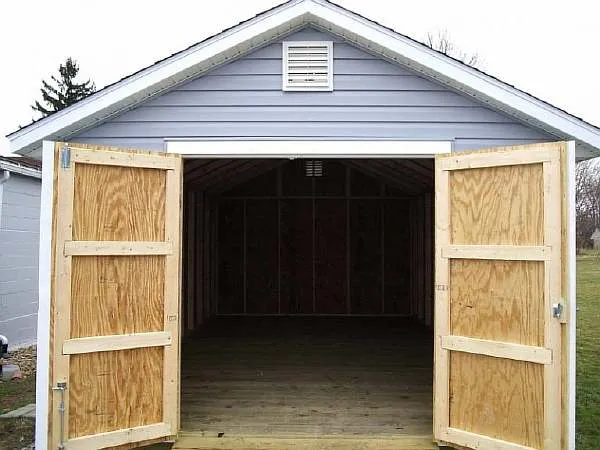

Распашные деревянные ворота

Стопоры

Это самый простой упор для гаражных ворот, и он отлично подходит для створок с обшивкой из дерева или профнастила. Принцип работы напоминает обычный шпингалет, но этот упор намного больше по размеру. При этом данное устройство не изготавливается серийно и его не всегда можно купить в магазине, но такой стопор для гаражных ворот можно изготовить самому.

Для чего предварительно необходимо подготовить:

• штырь длиной не меньше 25 см;
• стальные пластинки длиной 18–25 см, шириной 9–12 см;
• металлические трубки длиной примерно 18–25 см, сечением 15–17 мм. Необходимо 2 штуки для каждой створки.

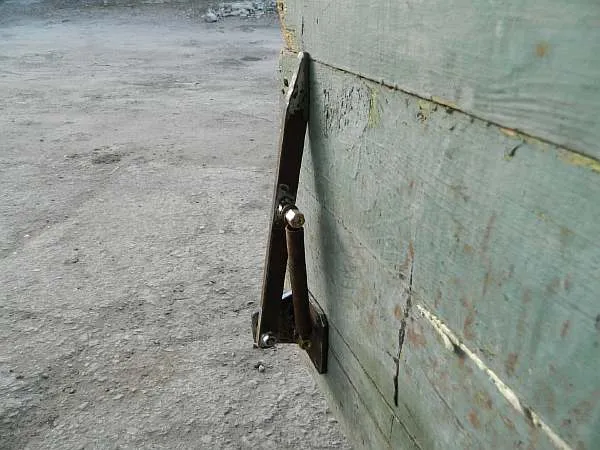

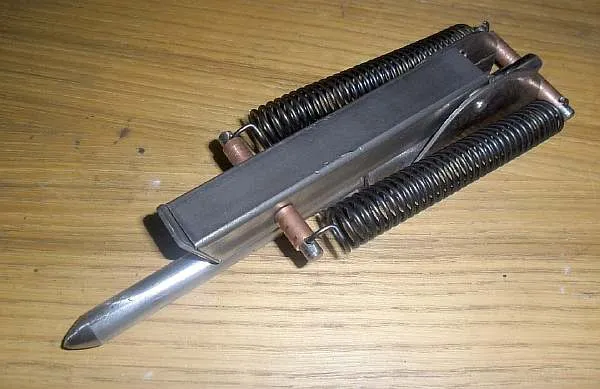

Стопор с пружиной

Откидные упоры для ворот имеют следующую схему изготовления:

1. Металлические трубки привариваются к стальным пластинкам, после чего их крепят в нижнем углу створки. Если ворота имеют деревянную обшивку, используются саморезы.
2. Чтобы было удобно пользоваться откидной задвижкой, к верхнему окончанию штыря нужно приварить рычаг. Он требуется в качестве рукояти. Вместо этого можно установить обычный штырь, если согнуть его верхнюю часть газовой горелкой.
3. Далее необходимо открыть створки и определиться с местом, в котором будет находиться труба под крепеж штыря. Следует учитывать, что трубки необходимо вбить в землю приблизительно на 35 см, а штырь обязан заходить в них не меньше чем на 15 см. На данном этапе нужно не забывать, что створки в некоторых случаях расположены выше относительно подъезда к гаражу.
4. Завершающий этап состоит в приваривании крючка. При этом он должен располагаться выше, чем сам запор. Такой крюк требуется для опоры ручки штыря. Это необходимо, чтобы он не препятствовал открытию створок.

На даче

Данное устройство «антиветер» имеет значительный недостаток – зимой трубу под штырь может замести снегом. В этом случае ее нужно будет откапывать, что может занять много времени. Чтобы избежать этой проблемы, теоретически можно ее не устанавливать, но штыри при этом обязаны быть с острыми краями.

Также данная конструкция является недостаточно надежной.

Упоры на карабинах

Это, скорей всего, самый бюджетный упор для распашных ворот. Для изготовления необходимо подготовить чертеж и требуемые материалы:

• два рым-болта М10 (по одному на створку);
• два карабина;
• две прочные цепочки.

Створка гаража

Также потребуется электродрель со сверлом необходимого диаметра и герметик. Непосредственно процесс изготовления не сложен, схема следующая:

1. На створке необходимо сделать 2 отверстия с внутренней части. После этого нарезают резьбу.
2. Рым-болты обрабатывают герметиком и вкручивают в отверстия.
3. Карабины крепятся на болты, куда продевают цепочку.

У специалистов работа по обустройству фиксатора для ворот гаража занимает не более получаса. Для эффективного использования этого упора можно закрепить скобы одновременно и на стену гаража, и на поверхность земли. Так крючки смогут цепляться за определенные крепления с учетом ситуации. Единственный недостаток конструкции – дешевый вид, но для многих это не играет значительной роли.

Фото стопора представлено ниже.

Деревянная створка

Крюк-фиксатор

С этим ограничителем также не возникнет проблем при изготовлении, причем он имеет более презентабельный вид. Чтобы сделать стопор для ворот, будут необходимы:

• сварка, электродрель, крепежные элементы;
• металлический прут длиной 12 см и сечением 15 мм;
• металлические уголки: один сечением 7х7 см и длиной 80 см, второй по длине должен составлять 25 см.

Стопор изготавливается следующим образом:

1. На одной из сторон уголка большего размера нужно сделать 3 отверстия – 2 по краям и 1 по центру, затем еще два по краям на второй стороне. Лучше всего выполнять отверстия диаметром 5 и 12 мм соответственно. Основное требование – в отверстия обязан свободно проходить конец прута.
2. Дальнейший этап – изготовление крючка из прута. Для чего необходимо согнуть держатель в форме крюка, разогрев его перед этим паяльной лампой. Обратная сторона выгибается в форме кольца. Самое важное – оставить достаточное расстояние, чтобы впоследствии можно было зацепить крючок за навес.
3. Затем потребуется меньший уголок, из него изготавливается навес. На верхней стороне необходимо сделать отверстие диаметром 1,5 см и на боковой стороне еще 2 отверстия по краям диаметром 5 мм. Первое требуется для крепления крючка.
4. В конце необходимо прикрепить два уголка: больший – снизу рамы гаражных ворот, меньший – на створке. После чего зацепите крюк.

Использование доводчика

Способ довольно эффективный. Эта конструкция «антиветер» может выдерживать значительные нагрузки и вес ворот, но для подстраховки лучше всего одновременно использовать засов и стопор-крюк.

Фиксатор с пружиной и собачкой

Перед тем как сделать этот фиксатор, следует подготовить необходимые материалы. Для данной работы понадобятся:

• стальная пластина 35х5 см;
• профильная труба 6х4 см;
• кольцо;
• пружина;
• саморезы.

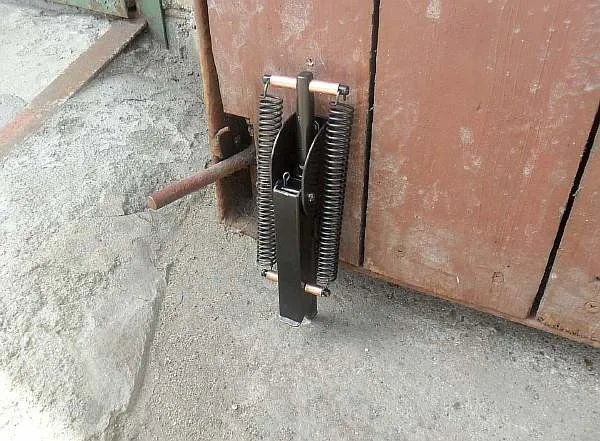

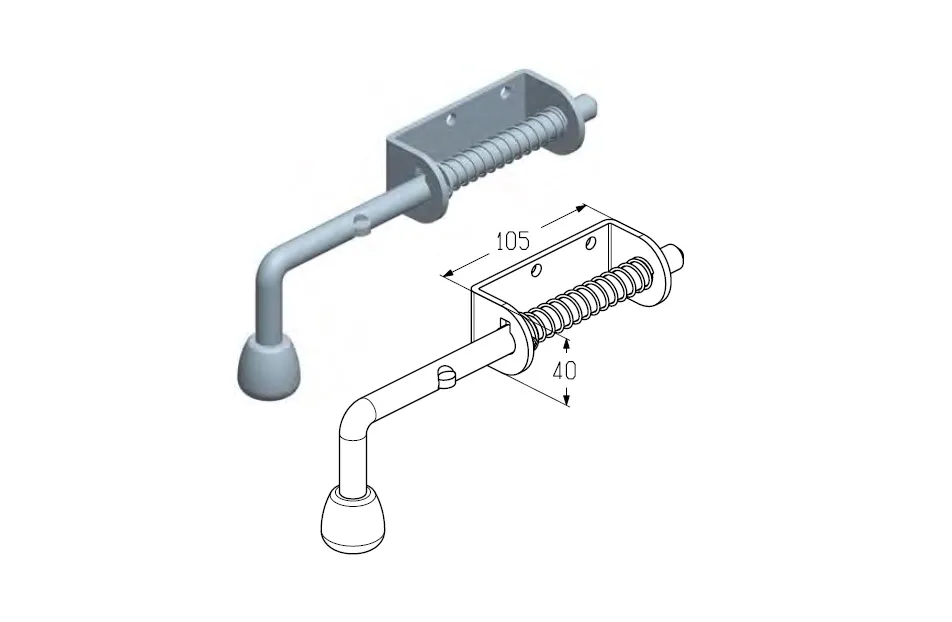

Засов с пружиной

Сделать упоры своими руками можно, соблюдая пошаговую инструкцию:

1. Трубу устанавливают в земле, перед этим проделав отверстие под пластинку. Именно она будет выполнять роль стопора. Чтобы конструкция была прочной, лучше всего ее зацементировать.
2. С одной стороны пластинки необходимо сделать конус. Затем к нему приваривается небольшая накладка. Она должна выходить за край приблизительно на 3–4 см, и в результате конструкция будет напоминать крюк. На второй стороне пластины по центру проделайте отверстия. Одно необходимо под крепеж, второе – под пружину.
3. Когда трубы будут установлены, следует прикрутить к ним изготовленный на втором этапе стопор с помощью болтов. Внизу приваривается кольцо для крепления пружины, которая возвращает фиксатор в изначальное положение.
4. Фиксатор делают из кусков металла. Прикрепляют его к трубе со стороны пружины в горизонтальном положении. Стопор действует во время придавливания к нему ворот.

Схема запора

Фиксатор-ловушка без пружины

Антиветры можно собрать без пружины. Для этого необходима толстая металлическая пластинка, выгнутая с одной части и закрепленная к выгнутому концу рукояти. К нижней части пластинки нужно приварить металлический прут. Далее он вставляется в установленные в земле скобы.

Следует не забывать, что нормальная работа упора обеспечивается, если прямая сторона пластины длинней и тяжелей выгнутой. Только в этом случае пластина сможет опуститься благодаря своему весу.

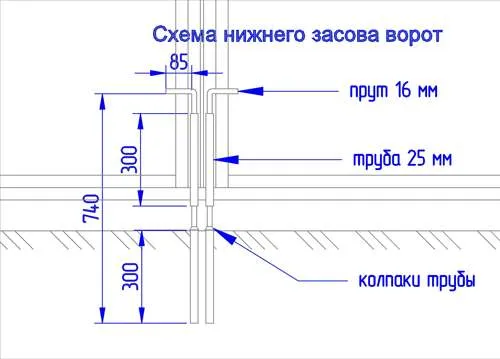

Чертеж задвижки для ворот

После этого ровная часть опускается, а затем поднимется сторона с приваренной ручкой. Вследствие этого калитка ворот фиксируется. Чтобы закрыть створки, необходимо только опустить ручку.

Подробную инструкцию, как изготовить и установить антиветры, можно посмотреть на видео.

Нужно учесть

Во время выбора фиксатора учитывают месторасположение соседних гаражей. Не всем может понравиться, когда сосед начнет цеплять крюк за его ворота или надежно закрепленный ангарный замок.

Изделия заводского производства очень плохо могут удерживать тяжелые конструкции. Их нельзя использовать для массивных ворот в склад или производственный цех. Для этого больше подойдет дверная конструкция для входа в гараж.

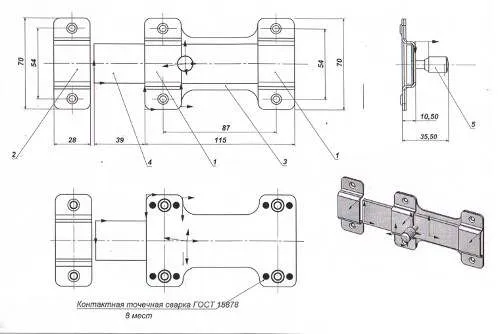

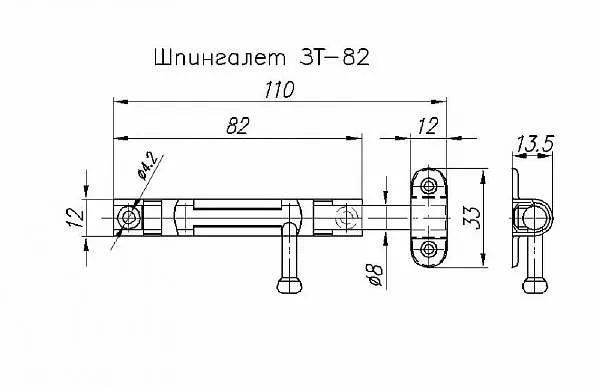

Схема шпингалета

Подводя итог

Вероятно, многие автомобилисты наблюдали ситуацию, когда ворота неожиданно сами закрывались из-за сильного ветра. Это может привести к повреждению машины и даже травме владельца автомобиля.

Чтобы не допустить подобных последствий, лучше всего установить фиксатор.

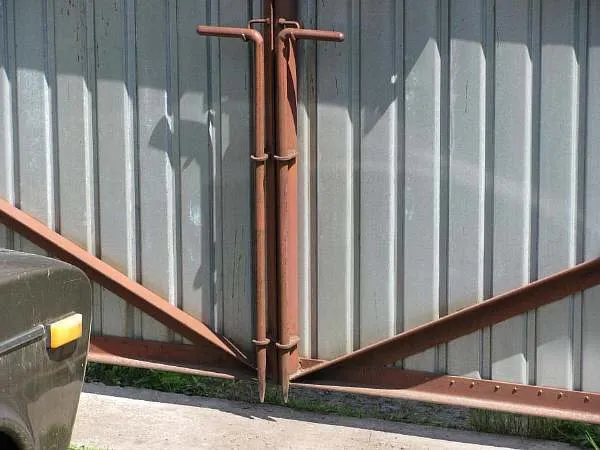

Запоры

При этом можно легко изготовить стопор или упор для распашных ворот своими руками, поскольку вариантов существует большое количество. Фиксаторы не регламентируются ГОСТом, все зависит только от находящихся подручных материалов и фантазии владельца гаража.
