Изготовление тандыра своими руками — размеры, чертежи, инструкция и материалы для кирпичной конструкции

Как сделать тандыр из кирпича своими руками: пошаговая инструкция и рекомендации по использованию

Изготовление собственного кирпичного тандыра является оптимальным решением. Многие выражают желание создать такую печь из глины, однако стоит учитывать, что такая конструкция может оказаться недолговечной, так как для правильного запекания керамики требуется температура, превышающая 1000 градусов.

Чертежи и размеры

Кирпичные тандыры бывают двух видов — горизонтальные и вертикальные. Классическим считается вертикальный, крышка у него находится сверху, а не сбоку, и именно он используется для приготовления блюд узбекской кухни. Кроме того, его проще строить, поскольку не нужно муровать основание.

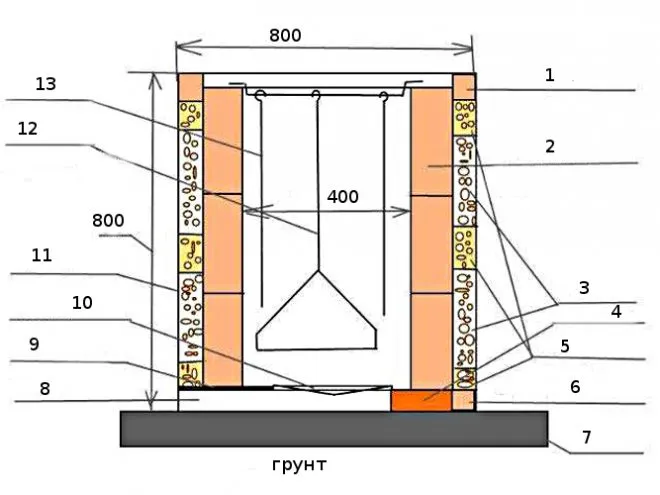

Общая схема тандыра выглядит так:

Трёхзначными числами обозначены габаритные размеры (в мм). Следует заметить, что они могут изменяться в зависимости от вида кладки и количества набранных рядов. Остальными промаркированы:

1. Обрезки фагота.
2. Шамотный кирпич, уложенный вертикально в три ряда.
3. Керамзит.
4. Красный кирпич.
5. Керамзит с глиняным раствором.
6. Обрезки фагота.
7. Тротуарная плитка.
8. Поддувало.
9. Металлическая пластина над поддувалом.
10. Колосники.
11. Оцинковка.
12. Подвес для овощей.
13. Шампуры.

Что понадобится?

Чтобы запастись всем необходимым для сооружения тандыра, придётся посетить строительный магазин.

Инструменты

Из инструментов будут использоваться такие:

• Болгарка с алмазным кругом, предназначенным для керамики.
• Штукатурное правило и шпатель.
• Кисть для краски.
• Чан для замешивания бетона либо электрическая бетономешалка.
• Строительный уровень.
• Пила-ножовка.
• Молоток и гвозди либо шуруповёрт и саморезы.
• Лопата.
• Бур.
• Плоскогубцы.

Материалы

Названия необходимых материалов и их примерное количество отображены в таблице. Следует учитывать, что фактический расход может отличаться как в большую, так и в меньшую сторону.

Таблица. Расход материала для строительства тандыра

Изготовление тандыра своими руками

Поскольку кирпичный тандыр имеет достаточно большой вес и устанавливается под открытым небом, его долгосрочную службу способен обеспечить только правильный фундамент.

Прежде чем его строить, нужно выяснить, насколько высоко залегают подземные воды в предполагаемом месте установки тандыра. Если они находятся близко к поверхности грунта, придётся подыскать другую территорию. Далее определяют тип почвы. Если это глина или суглинок, понадобится усиленный столбчатый фундамент. На песчаных и супесчаных, а также на дерново-подзолистых можно обойтись отливкой монолитной бетонной плиты. Поскольку эти типы почвы встречаются наиболее часто, будет описан способ создания бетонного фундамента.

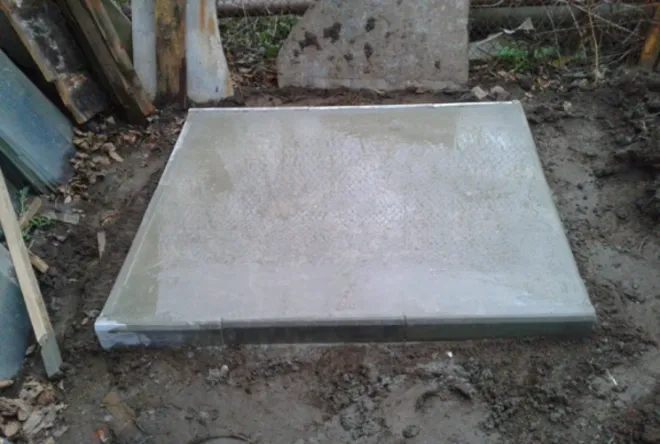

Заливка фундамента

Основание для тандыра имеет размер 100 х 100 см и толщину 10 см. Делают его так:

1. Удаляют на отведённом участке траву.
2. По периметру выкапывают ров глубиной 15 см.
3. По углам просверливают буром отверстия около 70 см и диаметром 15 см.
4. Готовые отверстия армируют стеклопластиковым прутом и заливают бетоном на 5 см выше уровня котлована. Для этого устанавливают опалубки из свёрнутой кольцом тарной ленты.
5. Котлован засыпают песком на высоту кольчатых опалубок и обильно проливают водой, чтобы уплотнить слой и исключить наличие в нём пустот.
6. Рядом вбивают колья и к ним привязывают металлическую сетку так, чтобы она возвышалась над слоем песка на 5 см.
7. Из досок шириной 15 см делают опалубку для котлована и устанавливают её. 10 см опалубки будет скрыто в толще грунта и 5 см будет возвышаться над землёй.

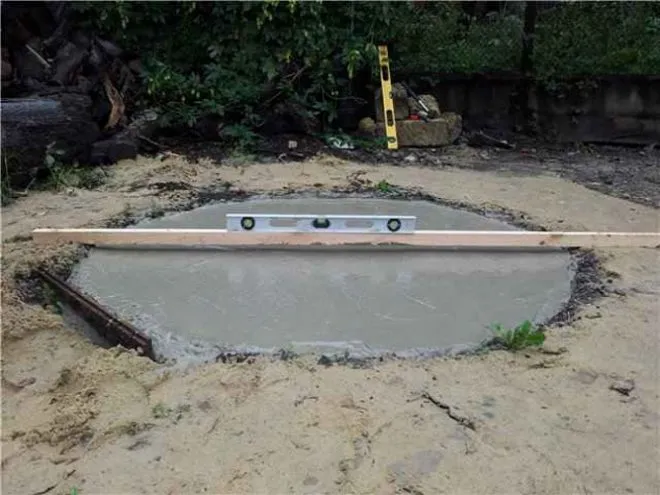

8. Уровнем проверяют выравнивание котлована, после чего заливают его бетоном.
9. Дают застыть. В среднем для этого понадобится трое суток или больше. Опытные мастера рекомендуют начинать установку тандыра на фундамент не раньше чем через неделю.
10. Если подготовка бетонного основания происходит в жаркую погоду, на протяжении всего периода, отведённого на застывание, его периодически смачивают водой. Это предупреждает появление трещин.

Бетонный раствор готовят по такому рецепту: на три части песка по одной гравия и цемента. Воды доливают столько, чтобы получилась консистенция густой сметаны.

Изготовление правила

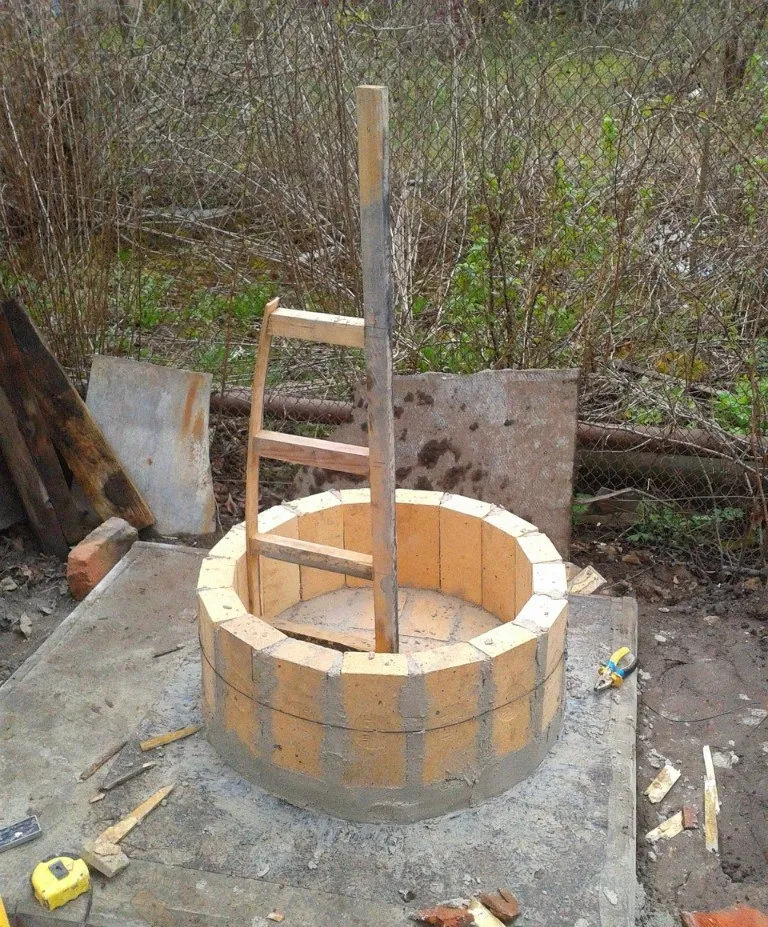

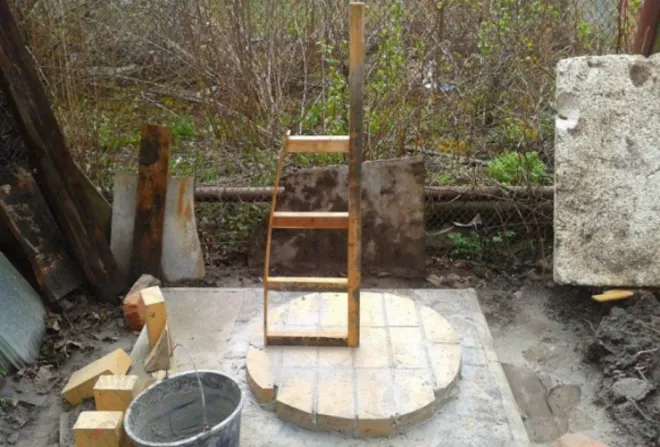

Пока затвердевает фундамент, самое время заняться изготовлением правила. По форме оно напоминает яхтенный парус и служит для того, чтобы стенки получались ровными.

Поскольку правильный тандыр имеет одинаковую высоту и ширину в основании, длина нижней части правила будет равна половине его высоты. Диаметр горловины — треть ширины основания. Исходя из этих замеров делают правило, располагая его поперечные планки на расстоянии 25 см.

Для удобства можно нарисовать лекало на любом листе бумаги или картона.

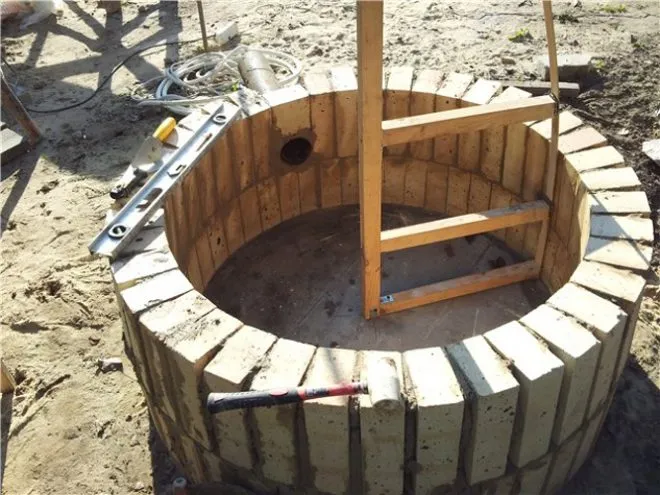

Возведение стенок

Когда фундамент обрёл достаточную твёрдость, начинают муровать стенки.

Делать это можно двумя способами — располагая кирпичи вертикально или горизонтально. В первом случае получается значительная экономия расходного материала, а во втором тандыр намного дольше держит тепло и может набирать более высокую температуру. Если запланировано строительство тандыра для бытового использования, вертикальная кладка вполне оправдает себя, к тому же отнимет меньше времени.

Процесс выглядит так:

1. Сначала готовят круглую площадку под тандыр. Для этого на земле или на листе бумаги рисуют круг диаметром 75 см и выкладывают на него кирпичи, срезая болгаркой всё лишнее.
2. Для лучшей гидроизоляции можно подложить под круглую площадку рубероид.
3. Когда всё готово, площадку скрепляют огнеупорной печной смесью. Если использовался рубероид, на него также нужно нанести смесь.
4. После этого начинают муровать стенки, укладывая кирпичи так, чтобы их внутренние кромки тесно прилегали друг к другу. Внешние кромки можно подрезать на клин либо хорошо промазывать зазоры между ними печной смесью.
5. Время от времени ровность кладки проверяют при помощи уровня.
6. Когда уложен первый ряд кирпичей, его перетягивают проволокой, плотно скручивая её концы и пряча их в шов. Аналогично поступают с остальными рядами.

В классическом тандыре отсутствует вытяжная труба. Некоторые народные умельцы включают её в конструкцию своих печей и утверждают, что это значительно облегчает пользование. К примеру, им можно пользоваться в дождливую погоду, ведь доступ воздуха для создания тяги происходит не через приоткрытую крышку (куда попадает вода, которая гасит огонь), а через горизонтально расположенную трубу.

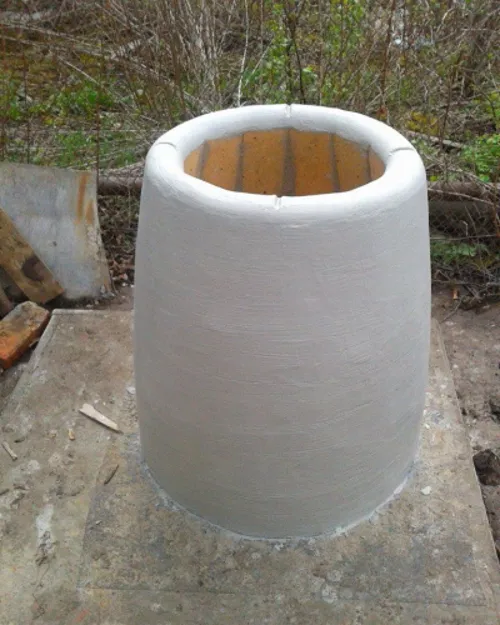

Внешняя обработка

Когда кирпичная кладка будет закончена, нужно заняться обработкой внешней части тандыра. Его оштукатуривают печной смесью, следя за тем, чтобы её слой не был меньше 1 см.

Верхний край скругляют и делают в нём четыре углубления, в которые потом помещаются опорные части крышки.

После этого тандыр накрывают целлофаном и оставляют до полного высыхания штукатурки.

Правила использования

Тандыр — это уникальная и многофункциональная печь. В ней можно испечь лепёшки и пирожки, пожарить мясо, запечь картошку и приготовить ещё множество блюд.

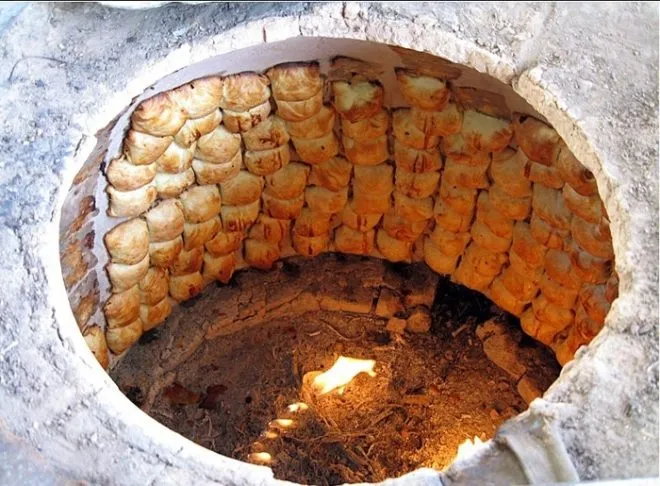

Мучную выпечку «приклеивают» к стенкам тандыра. Вот как выглядит процесс приготовления самсы:

Готовые пирожки поддевают специальной металлической лопаткой, подставляя металлическое сито с длинным держаком. Выпечка падает в сито и её вынимают наружу.

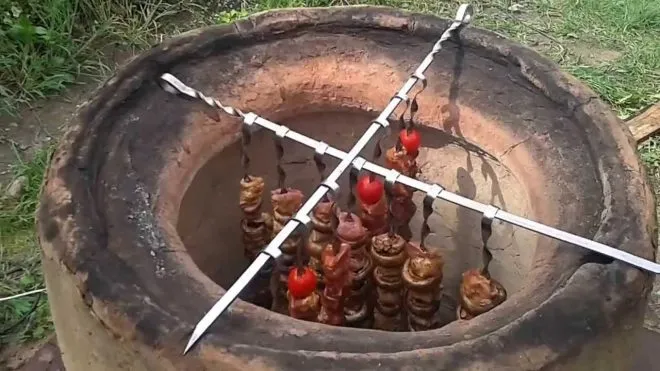

Шашлык готовят, подвешивая шампуры вертикально на специальной подставке и закрывая сверху крышкой. За неимением таковой можно соорудить вот такую конструкцию из двух пустых шампуров или толстых металлических прутьев:

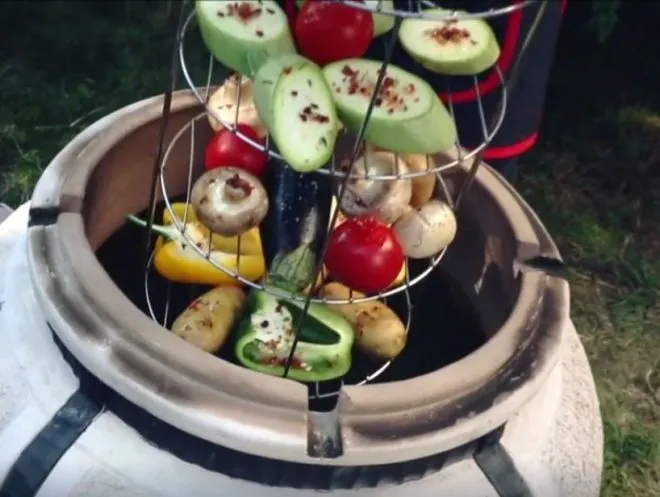

Овощи запекают, раскладывая на специальных решётках. Туда же можно положить пиццу, большой пирог с начинкой или поставить формовой хлеб. Собрать такое приспособление своими руками не составит труда. Подвешивается решётка аналогичным образом, как и шампуры с шашлыком:

Готовить начинают после того, как прогорят дрова и останутся только угли, дающие жар. Тандыр разогревается до температуры около +450 °C и постепенно остывает. Достаточно горячим для приготовления блюд он остаётся в течение 6-7 часов.

Важно помнить о том, что есть риск обжечься, поэтому работать с тандыром следует осторожно и ни в коем случае не подпускать к нему детей.

Тандыр, построенный возле частного дома или на дачном участке, легко заменит как мангал, так и духовку. Им можно пользоваться в любое время года, а расход дров является настолько экономичным, что даже не может сравниться с другими печами. Если стоит вопрос о том, что строить — тандыр или барбекюшницу, выбор очевиден.
