Изготовление вибростола для тротуарной плитки своими руками — инструкция, сборка и чертежи
- Что такое вибростол и для чего он необходим?
- Виды и типы вибростолов для производства плитки
- Конструкция и особенности эксплуатации вибростола
- Материалы и инструменты, необходимые для сборки вибростола
- Изготовление вибростола с горизонтальной вибрацией
- Какой двигатель лучше подойдет самодельному вибростолу?
- Технология изготовления вибростола
- Вибростол из автопокрышек
- Рекомендации
- Заключение
Для создания дорожек часто используется тротуарная плитка, которую можно изготовить самостоятельно при помощи специализированного оборудования. Возможно изготовление вибростола для тротуарной плитки домашними силами, однако для этого необходимо быть знакомым с конструктивными особенностями станка, обладать необходимыми инструментами и уметь выполнять разнообразные задачи.
Что такое вибростол и для чего он необходим?
В продаже встречаются самые различные решения, которые могут применяться для получения рассматриваемого изделия. Вибратор или вибропресс – специальное устройство, которое при работе совершает колебательные движения в большой частотой. Эксплуатационные особенности устройства позволяют использовать подобный стол для получения других изделий: секций заборов, бетонных несущих элементов, памятников.
К самостоятельному изготовлению станка прибегают только в том случае, когда плитка создается для применения в быту. Это связано с нижеприведенными фактами:
1. Низкая производительность.
2. Качество изделий намного ниже, если сравнивать с применением промышленного оборудования.
3. Высокая вероятность появления неисправности.
Для большей экономии можно использовать подручные материалы. Основное предназначение вибростола заключается в удалении пузырьков с пластичного состава, из которого изготавливается плитка.
Виды и типы вибростолов для производства плитки
Перед тем как изготовить вибростанок своими руками нужно уделить внимание тому, что есть несколько разновидностей подобного оборудования. В зависимости от направления воздействия вибрации выделяют 2 большие группы:
1. Горизонтальные.
2. Вертикальные.
Большей популярностью пользуется горизонтальный станок, что связано с расположением ротора. Для создания вибрации устанавливается специальный вибродвигатель, который может прослужить в течение длительного периода.

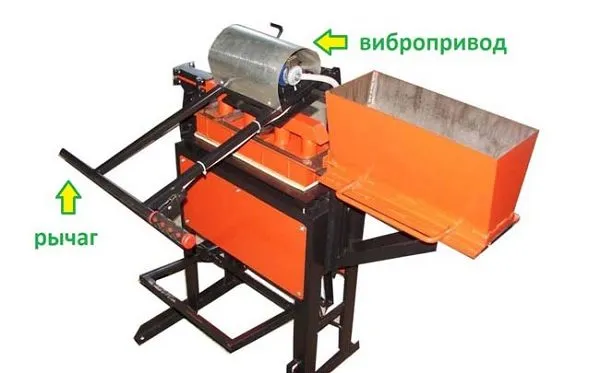

Промышленное оборудование, предназначенное для изготовления дорожной плитки, можно разделить на 2 группы:

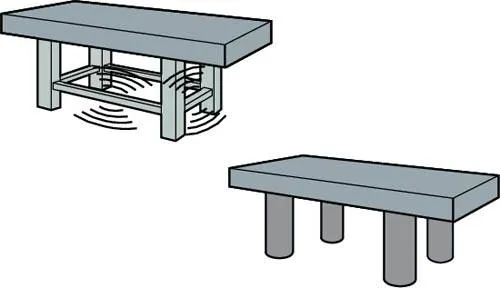

1. Стационарные. При установке подобная конструкция крепится к основе для снижения степени вибрации.
2. Переносные. Если производство выполняется часто, то выбирается мобильный станок. Его отличительная черта заключается в небольшом весе и возможности быстрой транспортировки.
В отдельные группы относят формовочные и расформовочные столы, которые не обладают существенными конструктивными отличиями. В домашних условиях изготовить можно станок с горизонтальным расположением ротора. При этом плитка может извлекаться вручную или с применением специальной насадки.
Конструкция и особенности эксплуатации вибростола
Сделать самодельный станок для брусчатки можно, т.к. конструкция достаточно проста, представлена сочетанием нескольких узлов. Схема состоит из следующих элементов:
1. Опора или рама, являющаяся несущим элементом конструкции.
2. Виброплощадка, предназначенная для распределения раствора.
3. Разъем для электрического питания.
4. Включатель устройства.
5. Резиновые опоры.
6. Электромеханическая часть.

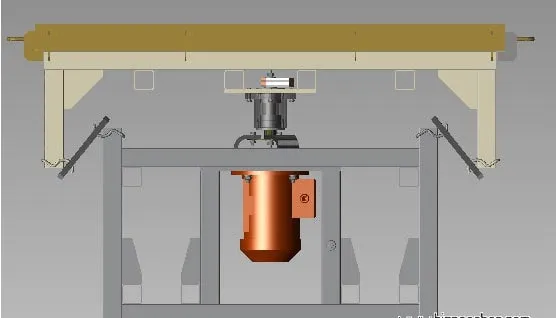

В интернете можно встретить чертеж, по которому проводится сборка конструкции. Принцип работы устройства характеризуется следующими особенностями:
1. Рабочая часть конструкции крепится на станине, которая часто изготавливается из профиля.
2. Крепление верхней части проводится за счет применения специальных пружин.
3. Двигатель требуется для создания движения. При этом важно провести расчет требуемой мощности.
4. На валу размещается эксцентрик, смещением центра тяжести которого обеспечивается вибрация.
Для правильного изготовления конструкции нужно знать принцип ее действия. При выборе подходящих материалов уделяется внимание тому, чтобы они выдерживали воздействие повышенной влажности на протяжении всего периода эксплуатации.
Материалы и инструменты, необходимые для сборки вибростола

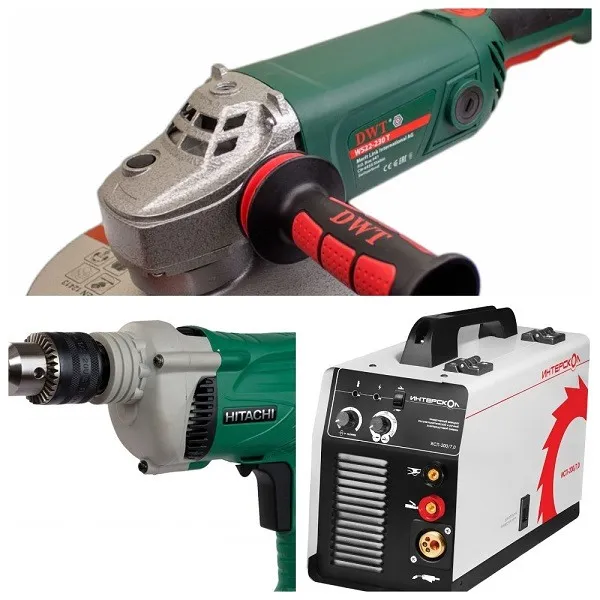

Для проведения самостоятельной сборки конструкции требуются инструменты и подходящие материалы. Нужный инструмент следующий:
1. Дрель для создания отверстий.
2. Сварочный аппарат для соединения отдельных элементов.
3. Болгарка, при помощи которой проводится изменение длины используемых материалов.
Вибростанок представлен сложной конструкцией, которая состоит из нескольких узлов и деталей:
1. Столешница изготавливается с применением тонкого листа металла или фанеры. За счет использования второго материала есть возможность снизить уровень шума при работе, а также повысить эффективность устройства. Однако фанера менее долговечна в сравнении с металлом.
2. Металлический уголок требуется для создания окантовки столешницы. За счет подобного бортика исключается вероятность смещения столешницы на момент вибрации.
3. Швеллер применяется для создания посадочного места, на котором будет устанавливаться мотор. Он характеризуется высокой прочностью и устойчивостью к вибрации.
4. Металлические трубы применяются для создания опоры. Толщина должна составлять 2 мм, поперечное сечение 40 мм.
5. Труба для формирования верхних перекладок должна иметь меньшую площадь поперечного сечения.
6. Металлические пластины потребуются для создания подошвы ног, которые обеспечивают устойчивость.
7. Пружины являются важным элементом конструкции, т.к. они создают условия для передачи вибрации. Как показывает практика, хорошо подходят пружины от мопедов.
8. Для центровки и фиксации пружин требуются болты с длиной 50-70 мм, диаметр которых 5-10 мм.
При выборе материала следует уделять внимание тому, чтобы на его поверхности не было явных дефектов.
Дополнительные аспекты на которые стоит обратить внимание при выборе материалов для вибростола
При поиске всего необходимого нужно учитывать следующие рекомендации:
1. Нужно отдавать предпочтение нержавеющей стали, которая может выдержать воздействие влаги.
2. К профилю и швеллеру предъявляются высокие требования, касающиеся жесткости и прочности.
3. Применяемые крепежные элементы должны быть прочными и надежными.
Практически все необходимое можно приобрести по небольшой цене. Больше внимания следует уделить выбору наиболее подходящего двигателя, который будет надежным и с подходящими эксплуатационными характеристиками.

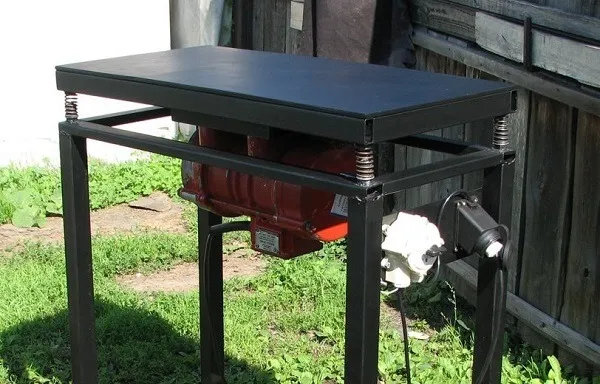

Изготовление вибростола с горизонтальной вибрацией
Соединение отдельных элементов в рассматриваемом случае проводится с помощью сварочного аппарата. Это связано с нижеприведенными моментами:
1. Сварочные швы прочные, выдерживают вибрационную нагрузку.
2. Некоторые неответственные элементы соединяются разъемными крепежами.
При проведении сварочных работ следует быть осторожным, т.к. даже незначительный дефект может стать причиной существенного снижения прочности и надежности конструкции.
Какой двигатель лучше подойдет самодельному вибростолу?
Встречается много различных двигателей, которые могут устанавливаться при создании подобного станка. Чаще всего используются:
1. ИВ-99 Е – модель с мощностью 0,5 кВт, источником питания которого может стать сеть 220 В. Масса устройства составляет 14,5 кг, частота вращения 3000 об/мин. Пробрести его можно по цене около 8000 руб.
2. ИВ-98 Е – модель с увеличенной мощностью 0,9 кВт. В этом случае также источником питания становится сеть 220 В, масса устройства 22,5 кг. Устройство обладает дебалансом, который устанавливается на роторе. При одновременном вращении создается большое усилие.
Если нужно устройство с большей производительностью, то выбирается мотор, который питается от сети 380 В. Большой популярностью пользуется модель ИВ-104 Б с мощностью 0,53 кВт, частота вращения 1500 об/мин.
Методы разбалансировки мотора вибростола
Разбалансировка мотора проводится в зависимости от того, где он устанавливается. Провести подобную работу можно следующим образом:
1. Насаживается на вал подходящий шкив, у которого стачивается участок окружности.
2. Путем проб подбирается гайка. Она должна обладать подходящим весом, после чего приваривается к шкиву.
3. Муфта надевается на вал. При этом она предварительно приваривается 2 гайками, которые размещены поперек. Они могут перемещаться по резьбе для разбалансировки.
Подобный метод получил широкое распространение. Он позволяет повысить эксплуатационные характеристики самодельного устройства.
Технология изготовления вибростола
В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов – применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.
Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.
Станина
Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.
Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.
Виброплатформа
Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.
Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.

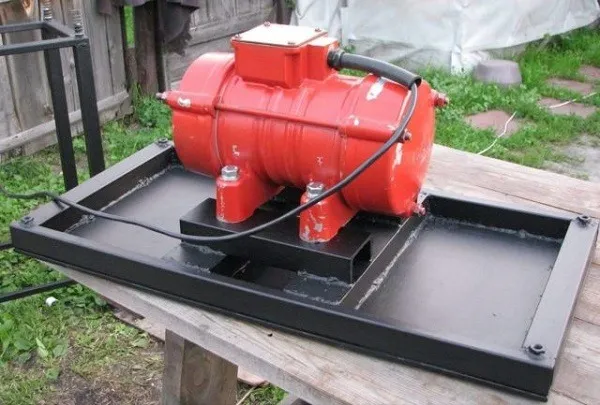

Вибродвигатель
Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.
Заводской вибратор
В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.
Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.
Самодельный вибропривод
Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.
Подобный привод сможет прослужить намного дольше. При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения.

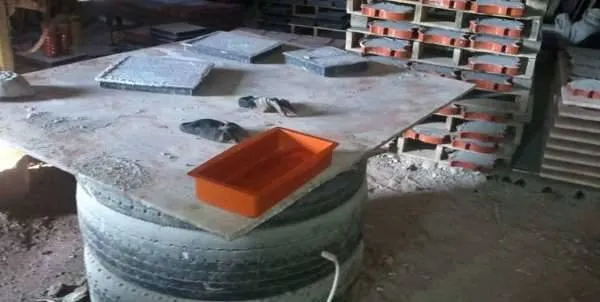

Вибростол из автопокрышек
Готовым решением можно назвать применение старых покрышек. Среди особенностей подобной конструкции отметим:
1. Соединение проводится саморезами, которые прорезают покрышки насквозь.
2. Вибрационная часть крепится в нижней части съемной платформы.
Если требуется небольшое количество плитки, то при изготовлении применяется фанера. Для мощных устройств приобретается металл, толщина которого составляет 3 мм и более. Шляпки крепежных элементов прячутся в глухих отверстиях, которые заполняются эпоксидным составом. Силовой кабель, от которого питается электрический двигатель, размещается под применяемыми покрышками.
Если объемы производства небольшие, то можно создать упрощенный механизм. Он выглядит следующим образом:
1. На покрышки устанавливается столешница.
2. Фиксация проводится за счет вбивания колышков в землю.
Подобный механизм позволяет получить тротуарную плитку или бордюр. При этом на изготовление уходит относительно небольшое количество времени.
В некоторых случаях проводится создание дополнительной опции, которая связана с просеиванием песка. Она подходит в случае мощения отдельных зон. На момент просеивания важно защитить двигатель от воздействия песка, для чего его укрывают листовым материалом. При этом стандартная виброплатформа заменяется сеткой, за счет которой проводится отсеивание крупных частей.
Рекомендации
После создания требуемой конструкции и ее применения на поверхности вибростола могут появится следы применяемого материала. Удалить незначительные шероховатости можно при применении шлифовальной машины по бетону. Большую площадь можно обработать с помощью виброрейки.
Рекомендуется проводить чистку рабочей поверхности сразу после применения устройства. Это связано с тем, что после высыхания применяемого состава удалить его сложно.
Заключение
Приведенная выше информация указывает на то, что в домашних условиях создать рассматриваемую конструкцию можно, но для этого требуются материалы и инструменты. Сборка станка занимает у мастеров несколько дней, после чего приходится провести ее тестирование. Есть вероятность того, что после нескольких дней работы придется выполнять повторную настройку и корректировку конструкции.
