Вибростолы для тротуарной плитки: разновидности, принцип работы, практические аспекты и иллюстрации

Для обеспечения высокого качества производства бетонных изделий необходимо использовать специализированные вибростолы. В данной статье мы расскажем о выборе подходящего виброоборудования, возможных местах его приобретения, а также об особенностях вибростолов с горизонтальной и вертикальной вибрацией. Если рассматривать тему «вибростол для тротуарной плитки», то…

Самым распространённым способом изготовления бетонных изделий считается вибролитьё. Оно направлено на улучшение качественных показателей бетона по однородности и морозостойкости в процессе формования. Вибростол не только равномерно уплотняет бетонный раствор в полости формы, но также избавляет структуру изделия от избытков воздуха, что делает его невосприимчивым к большим нагрузкам и резким температурным перепадам. Вибростолы используются для производства большого количества строительной продукции: плит мощения, облицовочных материалов цоколя и фасада, ступеней и проступей, парапетов, заборных секций, малых архитектурных форм, памятников, надгробий.

1. Вибростол для тротуарной плитки и брусчатки: зачем он нужен и как работает?
2. Можно ли сделать плитку без вибростола?
3. Как делать тротуарную плитку на вибростоле: видео
4. Как выбрать вибростол правильно?
5. Где купить вибростол для производства брусчатки и тротуарной плитки?

Вибростол для тротуарной плитки и брусчатки: зачем он нужен и как работает?

Вибрационный стол – это необходимое оборудование при производстве бетонных изделий. С помощью него происходит качественное уплотнение бетонного раствора из-за виброколебаний высокой частоты, что впоследствии улучшает эксплуатационные характеристики бетонной продукции: прочность и морозостойкость.

Процесс вибролитья представляет собой размещение на поверхности стола пластиковой формы с последующим её заполнением цементным раствором и дальнейшим уплотнением консистенции до образования однородности. Колебательные движения, вызываемые совместной работой электродвигателя и эксцентрика или специальных вибраторов, помогают сформировать плотную структуру цементной массы, исключая наличие воздушных полостей в структуре бетона.

В первую очередь технология вибролитья необходима таким бетонным изделиям, которые воспринимают эксплуатационные нагрузки. Сюда следует отнести тротуарную плитку и брусчатку, поскольку они круглогодично подвергаются механическим и температурным воздействиям.

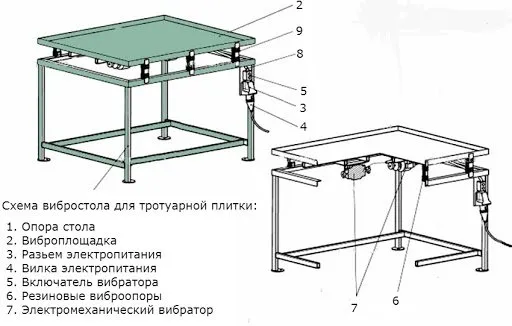

Устройство вибростола с фото

Для вибролитья используют два типа вибростола – горизонтальной и вертикальной вибрации.

Вибростол горизонтальной вибрации

Конструкция платформы с горизонтальной вибрацией представляет собой металлический каркас из профильных труб 60х30х2 мм, образующих неподвижную раму-основание. В нижней части конструкции закреплён электродвигатель мощностью 0,75 кВт (3000 об/мин), связанный с эксцентриком муфтой с подшипниками. Столешница «висит» на цепях и за счёт них свободно перемещается по горизонтали.

Стандартный вибростол горизонтальной вибрации рассчитан на приём нагрузки не более 120 кг, усиленный – не более 150 кг. Габаритные размеры вибростола – 2220х820х700 мм. Основанием «столшеницы» служит фанерный влагостойкий лист 2100х700х30 мм, который приобретается отдельно.

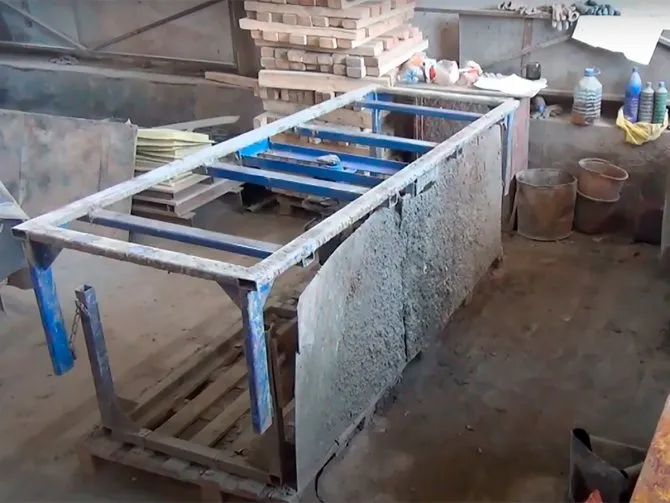

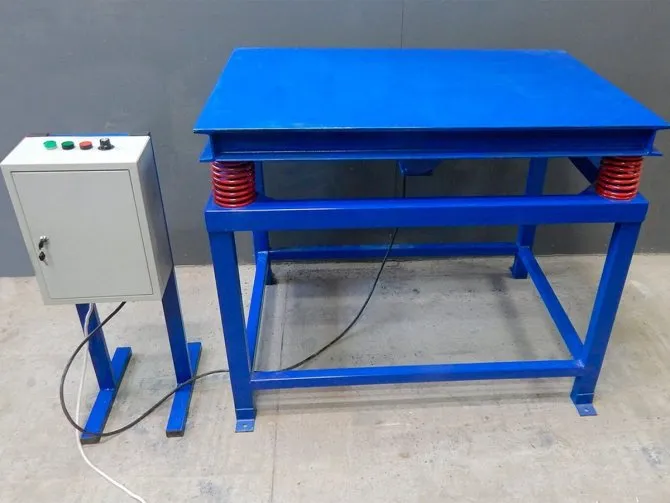

Фото вибростола с горизонтальной вибрацией представлены ниже.

У каждого вибростола предусмотрена возможность установки защитного фартука со стороны рабочей зоны заливщика – это упрощает обслуживание электродвигателя вибростола. Монтаж фартука на вибростол осуществляется самостоятельно.

Вибростол вертикальной вибрации

В конструкции вертикальной виброплощадки используются сваренные между собой швеллеры 8П и прямоугольные профили 60х30, 60х40, 60х60 толщиной 3 мм. К внутренней части стола прикреплён вибратор ИВ-98 или его аналог. Габаритные размеры стола – 1200х800х800 мм. Металлический стол с вертикальной вибрацией рассчитан на приём нагрузки не более 150 кг, также есть варианты и до 250 кг (в зависимости от веса изделий).

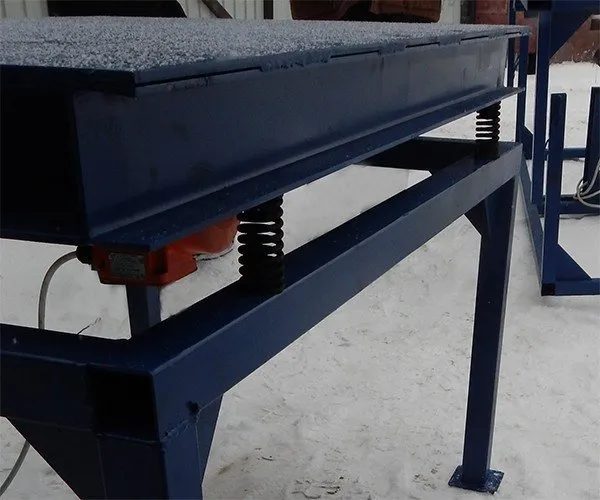

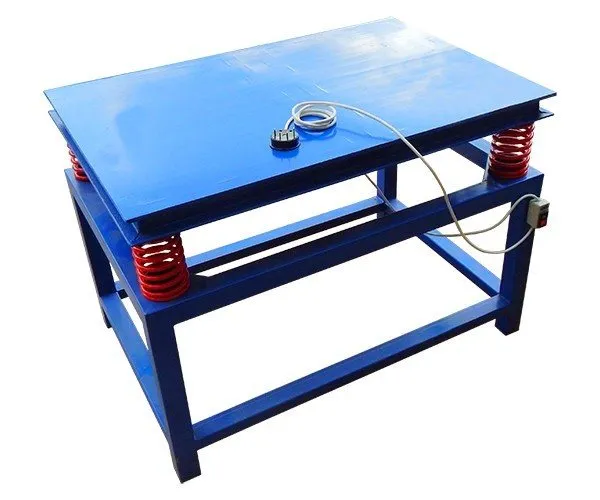

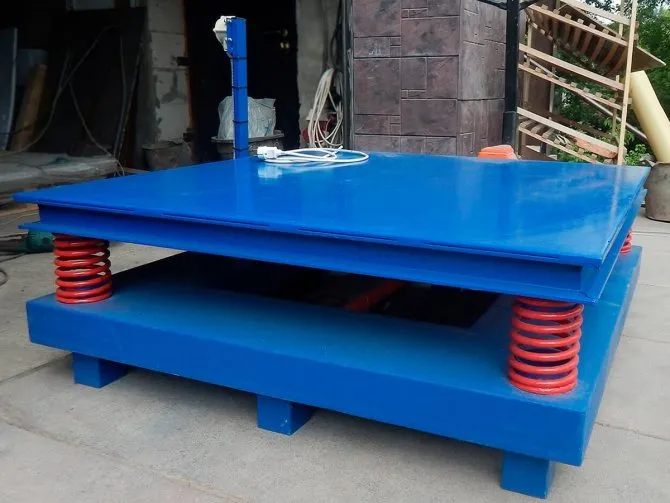

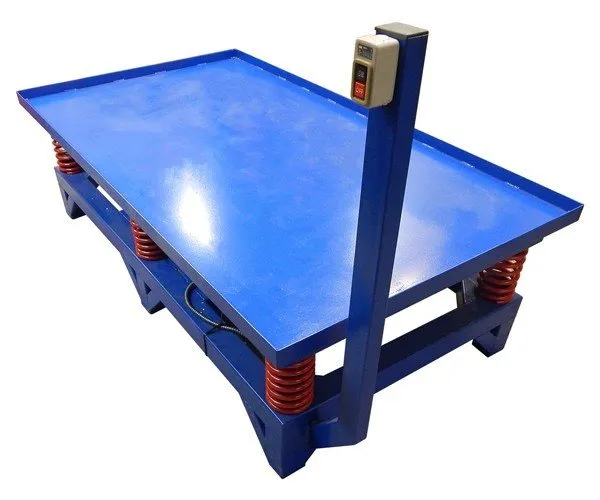

Фото вибростола вертикальной вибрации c регулируемой частотой вибрации по индивидуальному заказу выглядит следующим образом.

Для уплотнения бетонного раствора изделий с предполагаемым весом более 250 кг были разработаны вибротумбы габаритами 1200х1200х450 мм и 1910х1000х1000 мм под нагрузку до 300 кг и 1000 кг соответственно.

Технология изготовления вибростола

В процессе изготовления вибростола из стали нужно учесть следующие моменты:

• наилучший вариант крепления — заклепки, поскольку они способны долгое время выдерживать вибрационные нагрузки;
• чаще применяют сварку, из-за чего виброплощадку крепят к станине через пружины;
• высоту конструкции подбирают индивидуально — она зависит от комплекции мастера;
• вибратор крепят хомутами к плите либо на площадку, которую приваривают к ней снизу.

Наиболее экономичным решением являются сборные конструкции:

• Они подходят для изготовления бордюров, красивых фигурных элементов или лотков ливневки.
• После обустройства дорожек тротуарной плиткой и стоянок стол-пресс можно переставить на виброплиту для заключительного выравнивания и уплотнения облицовки.
• Форма устройства может трансформироваться в столешницу циркулярного станка.

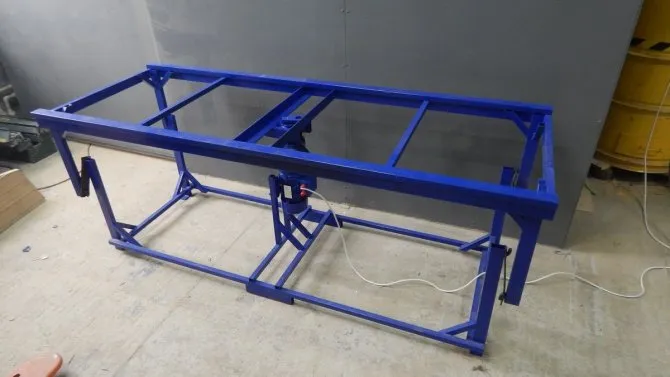

Станина

Для изготовления этого элемента можно воспользоваться любой схемой вибростола либо произвольными размерами. Конструкцию выполняют методом сварки из уголка двух одинаковых рамок либо сборкой станины путем приваривания 4 стоек к рамкам.

Вместо уголка подходит также любой сортамент. Укосины с ребрами жесткости совершенно не обязательны, поскольку оборудование не предполагает воздействие значительных эксплуатационных нагрузок.

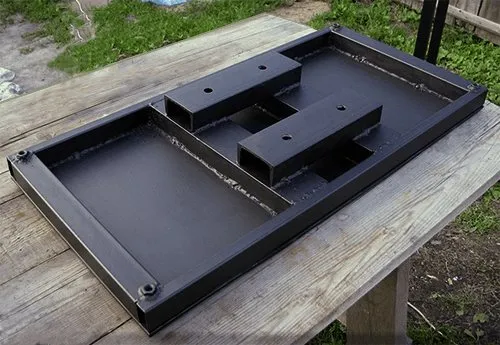

Виброплатформа

Чтобы обеспечить мобильность устройства, обязательным условием является наличие съемной крышки-платформы виброспресса. Ее можно получить из следующих материалов:

• стальной лист от 2,5 мм;
• многослойная фанера, плиты ДСП, ОСБ.

Для закрепления вибродвигателя снизу центра платформы рекомендовано использовать такие методы:

• усилить несущую раму столешницы, использовав посередине ее уголок, к нему приварить пластины, являющиеся местом крепежа электропривода;
• в плите высверлить отверстия, чтобы через них винтами, имеющими потайную головку зафиксировать мотор;
• приварить к столешнице снизу хомуты (если она металлическая);
• установить двигатель на земле, выполняя передачу вращения посредством ремня на вал, снабженный эксцентриком (его крепят к плите на подшипниках).

Для установки пружин, способных усилить вибрацию, передаваемую двигателем, требуется подготовить посадочные поверхности. С этой целью углам станины приваривают отрезки труб, заводя в них концы пружин. Если платформа выполнена из уголка, тогда пружины приваривают непосредственно к нему либо устанавливают их внутри отрезков труб. При трубчатой форме стоек станины пружины сразу закладывают внутрь уже готовых стаканов.

Вибродвигатель

Заводской вибратор

Поскольку предполагается, что самодельный вибрационный стол после завершения бетонных работ необходимо будет переделать в циркулярку, лучшее решение для привода — . У него настроена регулировки амплитуды колебаний, благодаря чему вынуждающую силу удобно установить так, как требуется для комфортного биения в 1 мм.

Самодельный вибропривод

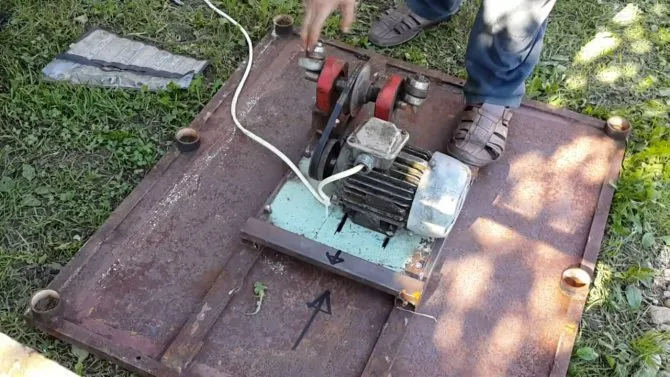

Примитивный образец решения, как сделать своими руками вибростол для выпуска тротуарной плитки — это изогнутый в тисках кусок арматуры, который зафиксирован в электродрель. После включения инструмента, закрепленного на хомуте, а затем регулировки оборотов, такой изогнутый край прута обеспечивает разбалансировку, чем создается необходимая вибрация.

Внимание! Этот вариант не оправдан при длительной эксплуатации из-за быстрого изнашивания деталей, разбивания подшипников дрели, горения обмотки мотора.

При применении б/у электродвигателя используется схема, схожая заводской конструкцией:

• на шпонку вала крепят эксцентриковый блин;
• появляется возможность регулирования амплитуды.

Можно ли сделать плитку без вибростола?

Создание уличной плитки или брусчатки возможно без использования вибростола. О вариантах уплотнения бетонного раствора без помощи специализированного оборудования читайте далее.

Чем его можно заменить?

Существуют различные варианты самодельных вибрационных механизмов для бетонного раствора, собранных в домашних условиях. Они частично справляются с задачей уплотнения жидкой консистенции бетона, предотвращая образование крупных воздушных включений в «теле» изделия, но делают это далеко не идеально. Для серийного производства альтернативной замены вибростолу попросту не существует.

Периодически тестируются и успешно используются специальные поликарбоксилатные пластифицирующие добавки для самоуплотнения бетона, но их применение целесообразно только в промышленных масштабах.

Если возникает срочность в изготовлении плит мощения, а вибростола нет, то бетонный раствор уплотняется вручную – например, с использованием арматуры или ручного вибратора для бетона. Но следует понимать, что такое изделие не будет отличаться ни высоким качеством, ни красотой. Пузырьки воздуха при недостаточной вибрации остаются в структуре бетона, делая её слабой по прочности.

Сколько вибростол стоит?

Стоимость вибростола зависит от нескольких факторов (далее приведены расценки вибростолов производственной компании ЛОБАС).

Во-первых, функциональное назначение станка напрямую влияет на то, сколько он стоит. Цена вибростолов с горизонтальной вибрацией на 380 В или 220 В стандартного типа или с усилением варьируется от 27 до 32 тыс.руб, в то время как стоимость вибростолов с вертикальной вибрацией на 380 В или 220 В находится в пределах от 39 до 84 тыс.руб.

Во-вторых, существенную роль в ценообразовании играет рабочее напряжение. Наиболее распространено оборудование под напряжение 380 В, но под заказ выпускаются вибростолы под бытовое напряжение 220 В, соответственно, они дороже на пару тысяч.

В-третьих, стоимость станков с усилением значительно выше стоимости обычного оборудования для вибролитья, поскольку первые выдерживают большую весовую нагрузку. И конечно, цена за вибростол с регулятором частоты вибраций будет стоить в 1,5-2 раза дороже всех остальных вариантов.

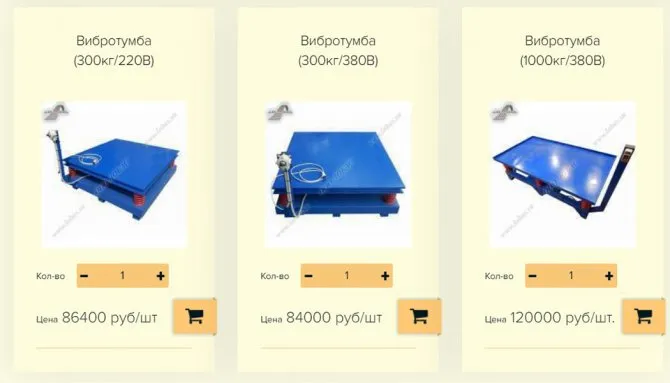

Ценовой диапазон Вибротумб 300 (200/380 В) варьируется от 84 до 87 тыс.руб, а стоимость Вибротумбы 1000 (380 В) – 120000 тыс.руб.

Цены указаны за февраль 2021 года. Посмотреть актуальные цены на представленную продукцию можно тут https://www.lobas.su/oborudovanie/oborudov-beton/

Виды и типы вибростолов для производства плитки

Вибростолы для производства тротуарной плитки бывают двух видов:

• гидравлические;
• электрические.

По механизму устройства и действию они аналогичны. На металлическом каркасе фиксируется стальной лист, который выступает в качестве столешницы. Снизу расположен электродвигатель с эксцентриком на валу. Его вибрации отдаются на рабочую поверхность, где установлены формы с плиткой.

Основным отличием моделей является то, что столешница на электрическом вибропрессе расположена на рессорах, а у гидравлических их нет. Последний вариант чаще применяют при выпуске массивных бетонных изделий. По способу установки конструкции для тротуарной плитки бывают мобильные или стационарные. По направлению применения вибростолы делают для формирования продукции или расформировочные (извлечение готового материала из форм).

Последний вариант в домашних условиях встречается крайне редко по причине того, что большинство форм делают из материалов, которые ввиду гибкости не вызывают затруднений при извлечении продукции из них.

Колебательные движения конструкция производит вертикальные или горизонтальные. Более доступной и не требующей особых затрат и усилий при установке, а также эксплуатации является электрическая горизонтальная формировочная модель.

Как делать тротуарную плитку на вибростоле: видео

Готовим бетонный раствор: смешиваем в нужных пропорциях цемент, песок и пластифицирующие добавки с последующим добавлением в сухую смесь воды. Далее заполняем формовочное изделие, ставим его на вибростол и уплотняем содержимое формы в течение 30-40 секунд до выравнивания раствора. Удостоверившись в качестве проведения вибрационных работ, размещаем формуемое изделие на стеллаже для набора им требуемой распалубочной прочности.

Наглядная демонстрация изготовления тротуарной плитки и других бетонных изделий с применением технологии вибролитья представлена ниже.

Как выбрать вибростол правильно?

Существуют вибростолы двух основных категорий: с вертикальной или горизонтальной вибрацией.

Вибростол с горизонтальной вибрацией используется в изготовлении продукции при любых методах вибролитья, в том числе по окатышной технологии Мрамор из бетона.

Плюсы использования вибростола горизонтальной вибрации.

• При помощи горизонтального вибрования (в отличие от кругового или вертикального) удаётся получить более высокую плотность бетона, что существенно влияет на качество продукции (улучшаются эксплуатационные показатели изделий).
• На вибростоле с горизонтальной вибрацией происходит равномерное распределение колебаний по всем участкам столешницы, что обеспечивает однородное уплотнение бетонного раствора во всех изделиях.
• Поскольку двигатель, передающий вибрацию на эксцентрик, закреплён не на вибростоле, а на неподвижной раме, это существенно облегчает вес столешницы и позволяет получить более высокую производительность колебаний с меньшими потерями и экономией электроэнергии.
• Именно на базе горизонтальной вибрации были разработаны технологии «окатышного» производства Мрамора из бетона, Кевларбетона, Ультрабетона.

Минусы использования вибростола горизонтальной вибрации.

• Поскольку при горизонтальной вибрации нижний слой бетонного раствора более плотный, он очень быстро (5-10 циклов) превращает лицевую сторону изделия из глянцевой в матовую, ухудшая внешний глянец продукции.
• При значительной весовой перегрузке стол просаживается, из-за чего происходит «закус» в муфте двигателя, а это приводит к поломке мест крепления с последующим срывом механизма и, как следствие, к ремонту с полной заменой электродвигателя.
• Стандартный вибростол с горизонтальной вибрацией работает только с изделиями весом не более 120 кг, усиленный – 150 кг. Цена за индивидуальное оборудование, рассчитанное на больший вес, многократно возрастёт.

Вибростол и вибротумба с вертикальной вибрацией в основном используются для производства серой и однотонно окрашенной бетонной продукции, а также Мрамора из бетона по технологии Систром.

Плюсы использования оборудования вертикальной вибрации.

• Цементно-песчаный раствор равномерно уплотняется при вертикальной вибрации; при этом абразивные материалы (песок или гранитная крошка) меньше воздействуют на стенки пластиковой формы, что позволяет сохранить глянец более долгий срок (10-50 циклов, в зависимости от вида используемого гранитного отсева).
• Стол вертикальной вибрации намного легче выдерживает повышенные нагрузки, чем стол с горизонтальными колебаниями, но для качественного уплотнения раствора придётся увеличить время вибрации.
• Изготовление вибростолов вертикального вибрования под увеличенную нагрузку обойдётся меньшими трудозатратами и, как следствие, меньшей ценой (в сравнении с оборудованием горизонтального вибрования).
• Станки вертикальной вибрации имеют двойное назначение: их легко переоборудовать в расформовочные столы (при использовании дополнительной оснастки).

Минусы использования оборудования вертикальной вибрации.

• Вес вибростола вертикальной вибрации намного больше веса вибростола горизонтальной вибрации, и это связано не только с использованием профиля большего сечения, но и с закреплением вибратора к внутренней поверхности стола, что приводит к утяжелению конструкции и ухудшает качество вибрации.
• При вертикальном вибровании продукции толщиной до 20 мм часто происходит «закипание» бетонного раствора во всём объёме изделий, а это приводит к снижению их качества.
• Маленькие формы «прыгают» и для качественного уплотнения их необходимо придерживать.
• Процесс вертикального вибрования происходит неравномерно, поскольку имеются зоны разной по мощности вибрации, а это приводит к неоднородному уплотнению и снижает качество бетонных изделий больших размеров. При использовании оборудования с двумя вибраторами равномерность уплотняемости изделий понижается ещё больше.

Почему горизонтальная вибрация предпочтительней вертикальной?

Процесс качественного вибролитья должен сопровождаться умеренной частотой колебаний, не допускающей «закипания» бетона в форме – характерного поведения раствора, когда из-за чрезмерной вибрации на поверхности изделия выделяется слишком много воды и происходит пузырение. Обычно это приводит к образованию пор в структуре и на лицевой стороне отливки, что ухудшает её эксплуатационные показатели и портит внешний вид. Данной особенности в основном подвергаются вибростолы с вертикальной вибрацией, у вибростолов горизонтальной вибрации эффект закипания проявляется куда реже и носит только поверхностный характер.

Иногда для вибролитья бетонных изделий выгоднее закупить б/у оборудование, т.к. оно значительно дешевле нового. Но следует принять во внимание тот факт, что каждый б/у вибростанок когда-то заказывался под специфические задачи, поэтому его назначение может не соответствовать вашему. Если вы всё же решились приобрести чей-то вибростол, то следует озаботиться проверкой его работоспособности до осуществления покупки. Очень часто люди сталкиваются с проблемами б/у оборудования: естественным износом, усталостью металлокаркаса, неквалифицированным ремонтом и несоответствием заявленным эксплуатационным характеристикам. Обязательно произведите проверку узлов механизма, креплений двигателя или вибратора, состояния цепей или пружин (в зависимости от типа стола) и самой столешницы на наличие дефектов и следов ремонта (сварки).

Порядок работы

Для работы потребуются: • сварочный аппарат с мощностью, позволяющей сваривать металл толщиной 4 мм; • электроды Ø 3 мм (для полуавтоматов — сварочная проволока Ø 0,8) • болгарка; • дрель; • болты и гайки; • рулетка.

Сборка основания

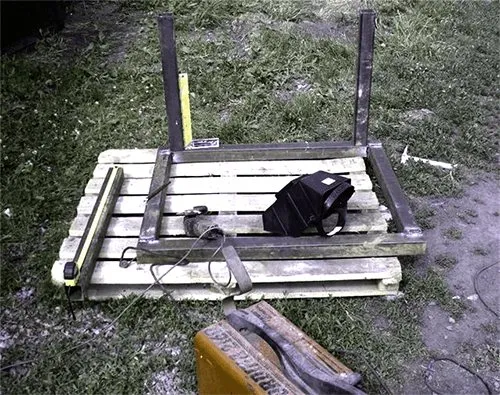

Работа начинается со сварки каркаса. Он изготавливается из металлического швеллера или уголка. Чтобы конструкция получилась достаточно жесткой и прочной, используйте уголки толщиной 1,5 мм и размером полки от 30 мм.

К каркасу привариваются четыре ножки, выполненные из трубы любого профиля (размеры квадратного сечения — 44х44х1,5 мм; диаметр круглого сечения — 2″, толщина — 1.5 мм).

Высота вибростола для изготовления тротуарной плитки подбирается индивидуально, в зависимости от предпочтений работающего. Для человека среднего роста (175 см) рекомендованная высота столешницы — 90 мм.

При необходимости высота стола может быть уменьшена до 60 мм. Это облегчает заливку бетона и снятие форм. Но следите, чтобы двигатель не касался пола. Ножки должны быть одинакового размера, иначе крышка стола наклоняется и раствор при вибрации вытекает.

Для повышения прочности между ножек желательно приварить перекладины или распорки. Для них достаточно уголка с размерами 20х20х1,5 мм.

Важно: для устойчивости вибростола под ножки необходимо наварить «подошвы» — стальные пластины размером 55х55х1,5 мм, которые крепятся к полу болтами. Если вы не планируете передвигать вибростол, то забетонируйте ножки.

По углам каркаса привариваются штыри или болты М14х40, предназначенные для крепления амортизаторов. На них надевается резиновый шланг, фиксирующий и уплотняющий соединение.

Сбоку приваривается стальной лист для монтажа розетки и выключателя.

Сборка столешницы

Для рабочей поверхности желательно использовать стальной лист толщиной 8–10 мм. С обратной стороны столешницы приваривается рама, выполненная из трубы квадратного профиля с размерами сечения 40х40 мм. К рамке привариваются гайки для крепления амортизаторов.

Крышка стола должна иметь бортики, препятствующие сползанию форм во время работы вибростола.

К середине столешницы с обратной стороны приваривается швеллер, к которому прикрепляют вибратор.

Крышка стола должна быть гладкая. Впадины и выпуклости снижают качество поверхности плитки. Чтобы бетон равномерно распределялся по формам, при установке столешницы тщательно выставляйте уровень.

Амортизаторы

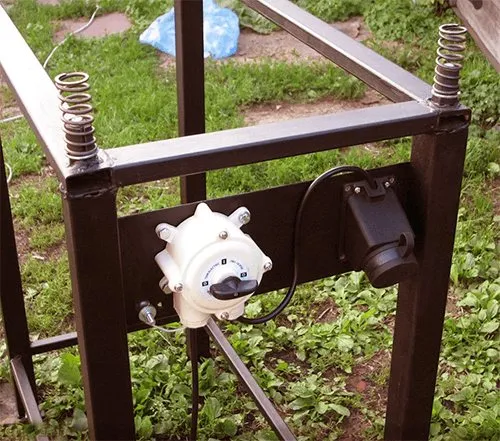

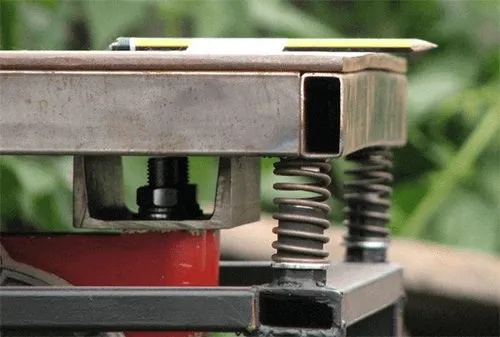

Амортизаторы передают на столешницу колебания, возникающие при работе двигателя. В качестве амортизаторов используются стальные пружины. Хорошо подходят пружины от мопеда, разрезанные на две части, от клапанов или амортизаторов автомобильного двигателя. Амортизаторы располагаются в каждом углу столешницы и по центру длинных сторон.

На раме станины привариваются болты или металлические штыри. Для надежности соединения на них надевается резиновый шланг — на высоте болтов амортизаторы стоят жестко, пружинит только верхняя часть соединения.

Высота крепежа составляет 1/3 от длины пружин. Амортизаторы привариваются к столешнице. Вместо болтов можно использовать металлические стаканы. В этом случае пружины вставляются внутрь.

Допускается и полностью неразъемное соединение: амортизаторы приварены одним концом к раме, а вторым — к рабочей поверхности.

Вибратор

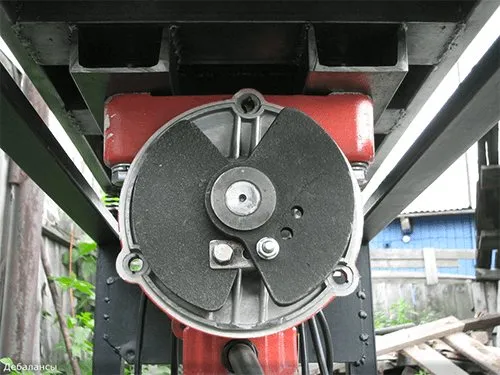

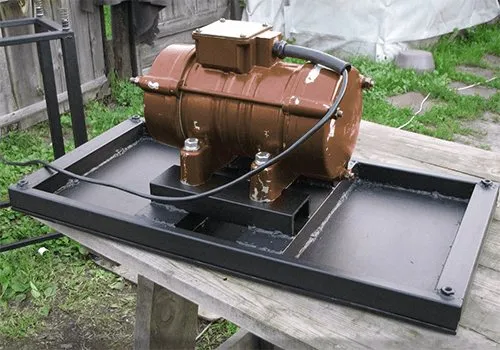

Электродвигатель с дебалансом жестко закрепляется на столешнице. Для этого к обратной стороне рабочей поверхности приваривается швеллер, делаются четыре отверстия под болты. Крепится вибратор болтами через шайбы и граверы.

Мы рекомендуем использовать площадочные вибраторы ИВ-98 и ИВ-99. Это популярные модели, которые всегда имеются в продаже. При необходимости электродвигатель легко можно будет заменить. Для домашнего использования подойдет модель на 220 В.

Важно: при использовании моделей ИВ-98 или ИВ-99 амплитуда колебаний достаточно сильная, поэтому толщина столешницы — не менее 10 мм. В противном случае, необходимо утяжеление конструкции бетонными балластами.

В качестве вибратора можно использовать и бытовые электродвигатели (например, от стиральной машины) с самодельным эксцентриком. Они обладают меньшей мощностью, но выдерживают всего 20–30 циклов запуска.

Где купить вибростол для производства брусчатки и тротуарной плитки?

Если вы решились приобрести вибростол горизонтальной или вертикальной вибрации, мы готовы предоставить вам необходимый товар с гарантией оптимального соотношения цены, качества, надёжности и сбалансированности технических характеристик. Опыт производства и эксплуатации вибростолов производственной компании ЛОБАС датируется 2005 годом, и за этот срок наша продукция показала себя с лучшей стороны и приобрела высокую репутацию на рынке продаж. Мы собираем горизонтальные и вертикальные вибростолы, а также вибротумбы стандартных размеров и иное виброоборудование под заказ как для собственных нужд, так и для поставки частным лицам и организациям.

Самыми распространёнными в пользовании моделями считается виброоборудование, рассчитанное под рабочее напряжение 380 В, но по требованию заказчика мы легко модернизируем их под бытовое напряжение 220 В.

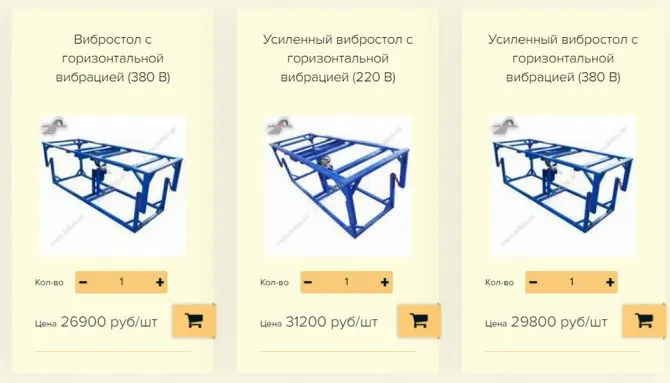

Посмотреть варианты вибрационного оборудования вы можете в каталоге компании ЛОБАС.

Для осуществления заказа позвоните по телефонам 8 (800) 333-16-86, и наши менеджеры проконсультируют вас по всем возникшим вопросам. У нас вы сможете приобрести высокотехнологическое оборудование по выгодной цене с учётом всех индивидуальных требований.

Вибролитье – это классический вариант производства бетонных изделий, проверенный десятилетиями. Без применения технологии вибролитья не обходится ни одно предприятие по изготовлению бетонной продукции, за исключением заводов, работающих на оборудовании вибропрессования. Использование вибростолов отечественного производства позволяет создавать бетонные изделия всевозможных форм и размеров без потери эксплуатационных показателей качества по прочности и морозостойкости.

Почему тротуарная плитка получается пористая?

Тротуарная плитка может получаться пористой из-за нескольких причин:

1. Использование некачественных материалов. Если для производства тротуарной плитки используются некачественные материалы, то это может привести к тому, что плитка будет пористой. Например, если для производства используется цемент низкого качества, то он может содержать больше пор и иметь более пористую структуру, что в итоге отразится на качестве готовой продукции.

2. Недостаточное уплотнение материала. Если при изготовлении тротуарной плитки не было достаточного уплотнения материала, то это может привести к тому, что плитка получится пористой.

3. Неправильная технология производства. Если при производстве тротуарной плитки не была соблюдена правильная технология, например, если не были соблюдены определенные температурные режимы, то это может привести к тому, что плитка получится пористой.

Пористая структура тротуарной плитки может привести к тому, что она станет менее прочной и будет быстрее изнашиваться, поэтому качественная тротуарная плитка должна иметь плотную структуру без заметных пор.
