Плюсы и минусы бетонного основания под тротуарную плитку — рассекречиваем технологию пирога

В данной статье мы рассмотрим вопрос использования пирога под тротуарную плитку из бетона. Стоит ли создавать такое бетонное основание? Рассмотрим все за и против. Подробно изложим процесс устройства и раскроем четыре секрета успешного создания прочного бетонного пирога под тротуарную плитку, а также дадим советы по избежанию распространенных ошибок.

Опишем технологию устройства и раскроем четыре секрета: как сделать прочное бетонное основание и не допустить ошибок.

Перед укладкой брусчатки наши клиенты задаются вопросом: какое основание для мощения выбрать. От правильного выбора типа основания зависит надежность и долговечность всего тротуарного покрытия.

Конструкция основания бывает двух типов:

• нежесткое основание – выполняется из щебня и песка.
• жесткое основание – выполняется из бетона.

О нежестком песко-щебеночном основании мы подробно рассказывали в этой статье.

Бетонное основание – это своего рода фундамент для тротуарной плитки. Как и фундамент у дома, такое основание эффективно перераспределяет нагрузки и снижает давление на расположенный под ним грунт.

Подготовим надежное основание и уложим тротуарную плитку под ключ

3 преимущества бетонного основания

1. Высокая прочность бетона на сжатие

Бетон — искусственный каменный строительный материал, получаемый в результате затвердевания бетонной смеси, состоящей из воды, цемента, щебня и песка.

Прочность бетона на сжатие — это наибольшее давление, которое он способен выдержать без разрушения.

Класс прочности B20 значит, что бетон выдержит напряжение в 200 кг на квадратный сантиметр с вероятностью 95%. Марка М250 значит, что бетон выдержит 250 кг на квадратный сантиметр с вероятностью 50 %.

Покупая бетон для изготовления основания, важно знать, какой класс или марку заказывать. Для изготовления бетонного основания рекомендуем использовать бетон классов не ниже B20 — B25 на гравийном заполнителе.

Таблица 1

Класс бетона	B15	B20	B22,5	B25	B30	B35
Марка бетона	М200	М250	М300	М350	М400	М450

Соответствие классовой и марочной прочности бетона

ВАЖНО!

Наличие прочного бетонного основания еще не значит, что для мощения парковки можно использовать тротуарную плитку толщиной 40 мм. О том как выбрать толщину тротуарной плитки мы подробно рассказывали в этом видео.

2. Жесткость конструкции и распределительная способность

Отличительная особенность бетонного основания – жесткость.

Усиленный арматурой бетон способен воспринимать растягивающие напряжения при изгибе. Такие напряжения возникают в основании в результате заезда на покрытие тяжелого транспорта или из-за воздействия сил морозного пучения грунта.

Армированное бетонное основание для брусчатки инженеры рассчитывают по тем же принципам, что и железобетонную фундаментную плиту, которую используют при строительстве многоэтажных домов.

Бетонное монолитное основание – это конструкция, которая воспринимает нагрузки как единое целое. В отличие от щебеночного основания, на бетонном основании невозможно образование волн и провалов, колеи от автомобиля или локальное выпучивание покрытия из-за нарушения целостности основания.

3. Долговечность

При правильной технологии производства работ и эксплуатации покрытия бетонное основание прослужит больше 50 лет.

Для того, чтобы бетон с течением времени не терял своих свойств, минимизируйте воздействие агрессивных химических сред: растворов солей, щелочей и кислот. Не применяйте реагенты для удаления наледи в зимний период. Уделите особое внимание отводу воды с покрытия.

То же самое актуально и для самой брусчатки.

Бетонное основание рекомендуется делать в следующих случаях:

• на парковках и участках с транспортными нагрузками;
• при устройстве мощения на пучинистых грунтах;
• в местах с высокой пешеходной проходимостью.

ВАЖНО!

К пучинистым грунтам относятся супеси, суглинки и глины в увлажненном состоянии. При замерзании они увеличиваются в объеме из-за образования льда в структуре грунта и давят на основание снизу.

Недостатки бетонного основания

1. Высокая стоимость

В сравнении с песко-щебеночным основанием жесткое бетонное основание в 2-3 раза дороже. На стоимости сказываются как сами работы, так и используемые материалы. Однако, надежность и долговечность бетонного основания оправдывают такие расходы.

Таблица 2

№	Наименование работ, материалов	Ед. изм.	Кол-во	Цена, руб.	Сумма, руб.
Стоимость выполнения работ за 100 кв. м.
1	Выемка грунта до 40 см	кв. м.	100	1 600	160 000
2	Планировка котлована
3	Укладка геотекстиля
4	Устройство песчаного слоя 10 см
5	Устройство щебеночного слоя 10 см
6	Укладка пленки
7	Установка опалубки
8	Армирование
9	Укладка бетонной смеси
Итого по работам:	160 000
Стоимость материалов на 100 кв. м.
1	Геотекстиль	кв. м.	120	60	7 200
2	Песок 10 см	куб.	11	1 000	11 000
3	Щебень 10 см	куб.	11	3 600	39 600
4	Пленка	кв. м.	120	130	15 600
5	Арматура	пог.м.	1 100	47	51 700
6	Бетон 20 см	куб.	20	6 200	124 000
Итого по материалам:
ВСЕГО:

Ориентировочный расчет стоимости изготовления бетонного основания под парковку

Рассчитайте стоимость укладки тротуарной плитки онлайн

2. Водонепроницаемость

Согласно рекомендациям СП 508.1325800.2022 конструкция дорожной одежды должна быть дренируемой: пропускать воду.

Водонепроницаемость бетонного основания значит, что оно не способно пропускать через себя воду. Другими словами, является водоупором.

Влага, которая попадает на мощение с дождями или из-за таяния снега, при замерзании может выпучивать тротуарную плитку и разрушать ее изнутри, сокращая срок службы.

ВАЖНО!

При проектировании бетонного основания позаботьтесь о поверхностном отводе воды. Для этого необходимо соблюдать уклоны 1,5 — 2 см на метр. Обратите внимание, что для затирки швов тротуарной плитки не допускается применение водонепроницаемых составов на основе цемента.

Подробнее о затирке швов тротуарной плитки мы рассказывали в этой статье.

3. Невозможность вскрытия и трудность демонтажа

Перед тем, как делать бетонное основание, продумайте все нюансы заранее: инженерные коммуникации, ливневую канализацию, вертикальные отметки, ширину дорожек под тротуарную плитку.

После заливки бетона подкорректировать или вскрыть основание будет трудозатратно и дорого.

ВАЖНО!

Заранее продумайте вертикальные отметки, особенно в местах примыкания мощения к постройкам и под воротами. Учтите, что поверх бетонного основания будет подстилающий слой 3 — 5 см и тротуарная плитка 4 — 8 см.

Конструкция бетонного основания и технология производства работ

Бетонное основание, как и песко-щебеночное, состоит из нескольких слоев и представляет собой пирог. Конструкция основания и толщина каждого слоя назначаются по результатам расчета, опыта строительства и особенностей объекта:

• нагрузок на покрытие;
• типа грунтов;
• наличия и уровня грунтовых вод;
• дорожно-климатической зоны строительства.

ВАЖНО!

Учитывайте опыт и рекомендации профессионального подрядчика по мощению, а также возможность получения гарантии на выполненные работы. Если вы хотите сэкономить на бетоне, арматуре или исключить из конструкции основания один или несколько слоев, то маловероятно, что подрядчик пожелает нести за это ответственность.

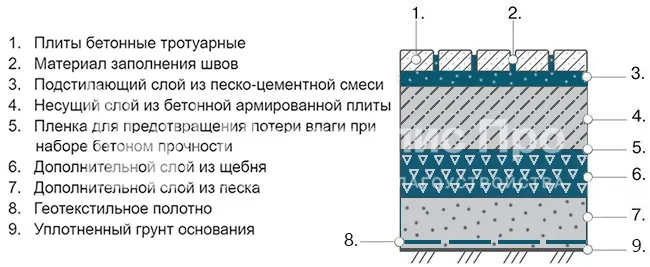

Принципиальная конструкция устройства бетонного основания

1. Выемка грунта и укладка геотекстиля

С помощью капроновой нити и колышков переносится проект дорожно-тропиночной сети в натуру. Размечаются дорожки, площадки, парковка, отмостка и другие функциональные участки, на которых предстоит мощение.

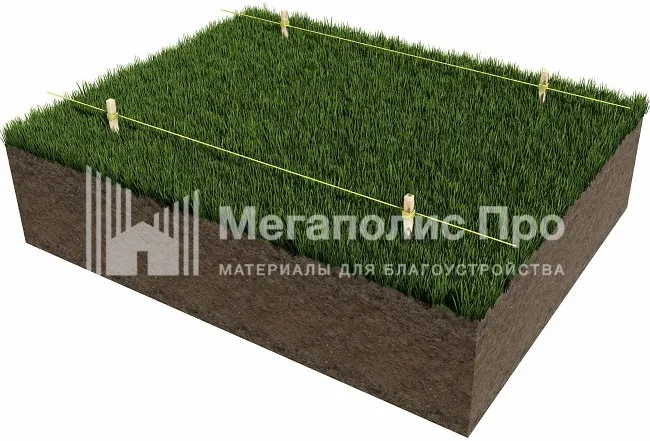

Разметка дорожно-тропиночной сети с помощью колышков и нити

Производится выемка грунта до проектной глубины. Ориентировочная глубина выемки составляет:

• от 35 см — для участков с пешеходным движением;
• от 40 см — для площадок под автомобили.

Удаляются остатки корней, грунт основания выравнивается и уплотняется по уклону виброплитой.

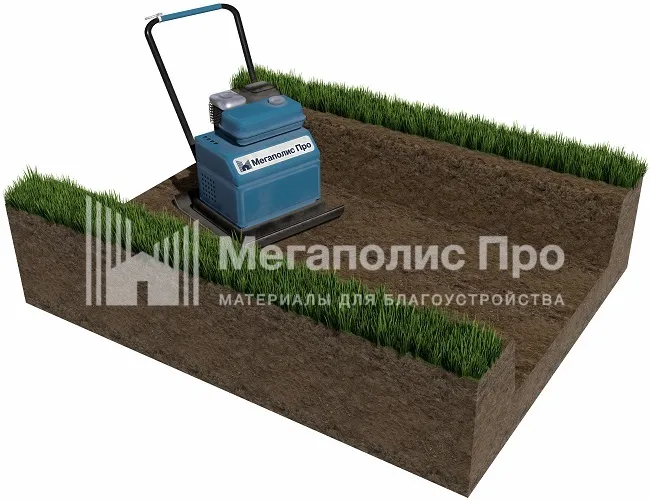

Выемка грунта и уплотнение дна котлована

На уплотненный грунт основания с запуском на стенки котлована укладывается геотекстиль. Соединение геотекстиля делается с нахлестом не менее 20 см. Плотность геотекстиля — 250 г/м.кв.

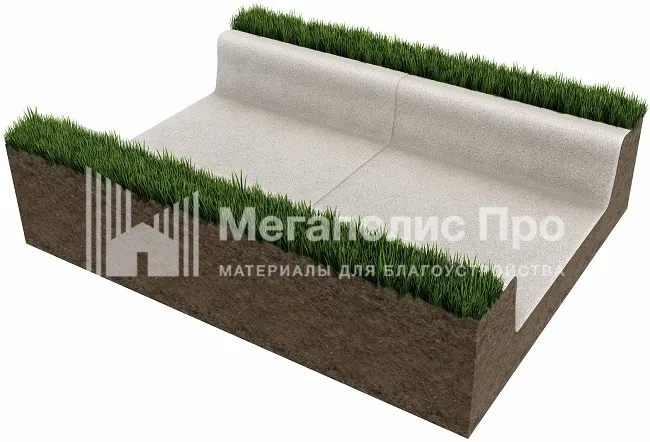

Укладка геотекстиля на дно котлована

ВАЖНО!

Земляные работы рекомендуется выполнять в теплое время года в соответствии с СП 45.13330.2012 «Земляные сооружения, основания и фундаменты».

2. Устройство слоя из песка

Песок средней крупности хорошо пропускает воду и не увеличивается в объеме даже в водонасыщенном состоянии, поэтому выполняет морозазщитную и дренирующую функции.

На расстеленный геотекстиль песок укладывается кучами, а затем разравнивается лопатами по всей площади. В рыхлом состоянии толщина насыпного песка должна быть на 10% больше проектной.

Затем песок уплотняется виброплитой. Для достижения коэффициента уплотнения 0,95 количество проходов по одному следу должно быть от 6 до 10 раз, при необходимости песчаное основание проливается водой.

Проектную толщину песка в конструкции с бетонным основанием обычно принимают не менее 10 см.

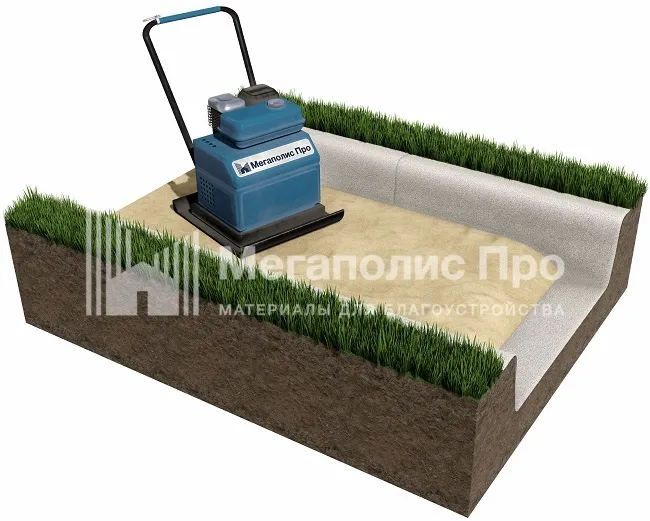

Уплотнение слоя из песка виброплитой

3. Устройство слоя из щебня и укладка полиэтиленовой пленки

Щебень аналогичным образом рассыпают в кучи на песчаный слой, а затем разравнивают лопатами.

Максимальное уплотнение щебня достигается при его оптимальной влажности. Для этого щебень проливают водой и трамбуют за 6 — 10 проходов вибролитой.

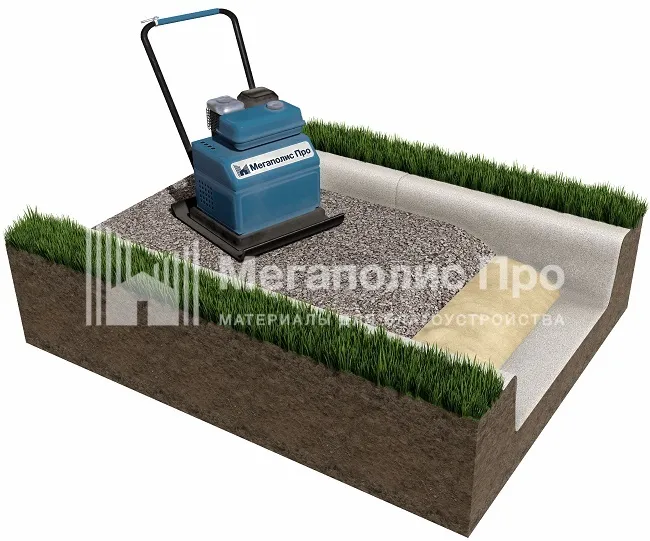

Устройство слоя из щебня

Толщину щебенеочного слоя рекомендуем принимать не менее 10 см. Фракции щебня:

• 5 — 10 мм — для пешеходных дорожек;
• 20 — 40 мм — для площадок под автомобили.

Вместо щебня допускается использование гравия.

ВАЖНО!

По верху щебенеочного основания необходимо уложить полиэтилен высокого давления. Он нужен для того, чтобы предотвратить потерю влаги при наборе бетонным основанием прочности.

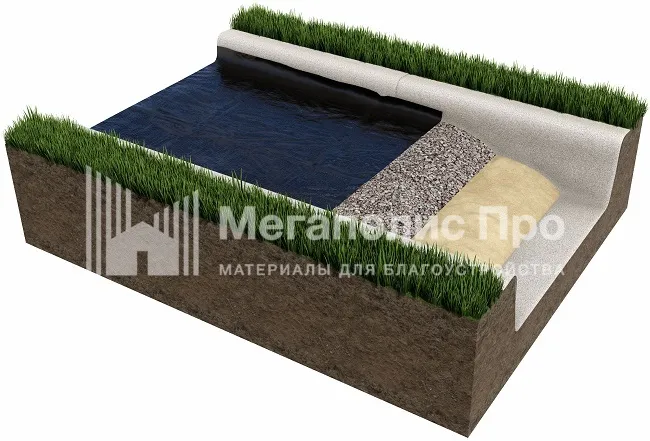

Укладка полиэтиленовой пленки поверх щебня

4. Установка опалубки

По периметру будущего бетонного основания устанавливается опалубка из деревянных досок толщиной 25 мм. Через каждые 1,5 м опалубка закрепляется с помощью деревянных подкосов. Верх досок опалубки должен соответствовать будущей проектной отметке бетонного основания.

Установка опалубки из деревянных досок

В качестве опалубки также допускается использовать заранее установленные садовые бетонные бордюры. При этом важно защитить бордюры от загрязнения.

Толщину бетонного основания назначают следующим образом:

• 10 — 15 см — для пешеходных дорожек;
• 20 см — для площадок под автомобили.

5. Армирование основания

Для увеличения несущей способности и сохранения целостности бетонного основания его необходимо армировать. Бетон хорошо сопротивляется сжатию, а арматура растяжению. При возникновении растягивающих усилий в бетонном основании из-за заезда на покрытие транспорта или от сил морозного пучения арматура будет воспринимать их.

Согласно СП 63.13330.2012 п. 10.4.10 армирование следует выполнять у нижней и верхней грани плиты. Однако, для целей частного строительства при соответствующем технико-экономическом обосновании допускается устанавливать арматуру в один ряд — у нижней грани.

Армирование рекомендуется делать из арматуры периодического профиля класса А500:

• диаметром 12 мм с ячейкой 200 мм — для парковок;
• диаметром 10 мм с ячейкой 200 мм — для дорожек.

По всей длине арматурные стержни крепятся между собой вязальной проволокой. Соединение арматуры производится с перехлестом 600 мм.

Для обеспечения защитного слоя бетона не менее 30 — 40 мм используются пластиковые фиксаторы. Не допускается смещение арматуры в тело плиты.

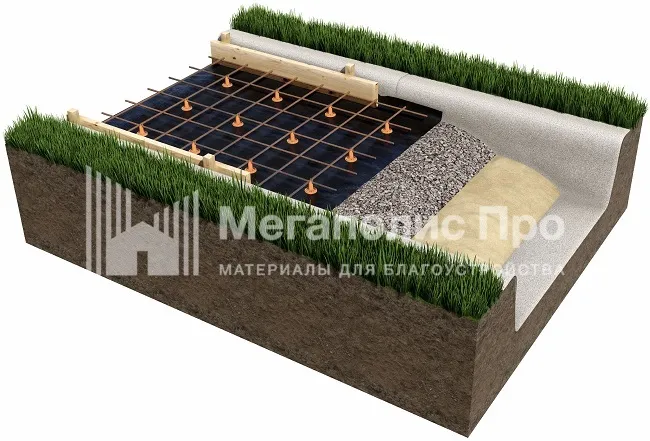

Армирование бетонного основания

6. Укладка бетонной смеси

После установки опалубки и армирования конструкции заказывают доставку бетонной смеси. Для бетонирования основания используйте бетон заводского изготовления классов не ниже B20 — B25 на гранитном или гравийном заполнителе. Попросите у производителя предоставить паспорт качества и сертификат соответствия.

ВАЖНО!

Для поверхностного отвода воды из подстилающего слоя не забудьте про уклоны бетона 1,5 — 2 см на метр.

Бетонные работы рекомендуется выполнять в соответствии с СП 70.13330.2012 «Несущие и ограждающие конструкции».

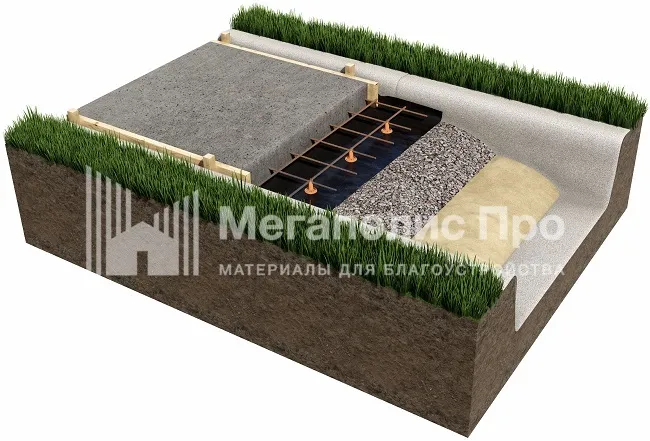

Укладка и уплотнение бетонной смеси

Учтите следующие нюансы при укладке бетонной смеси:

• Бетонирование следует производить только при положительных температурах.
• Добавление воды в бетонную смесь для увеличения ее подвижности не допускается: в бетонном основании останутся поры, которые негативно скажутся на его прочности и морозостойкости.
• Сбрасывание смеси с высоты более 1,0 м приводит к расслаиванию бетона и отделению воды, которая необходима для реакции затвердевания.
• При уплотнении смеси не допускается опирание вибратора на арматуру. Таким образом ухудшается сцепление арматуры с бетоном.
• Свежеуложенный бетон предохраняют от испарения воды, а также от попадания осадков. При необходимости бетонное основание накрывается защитным материалом.

Движение людей по забетонированным конструкциям допускается на 2-3 сутки. После этого можно приступать к монтажу тротуарной плитки.

4 секрета прочного бетонного основания

1. Соблюдайте конструкцию пирога основания и технологию производства работ.
2. Используйте пленку для предотвращения потери влаги бетоном.
3. Уделите внимание армированию и защитным слоям арматуры.
4. Соблюдайте уклоны бетонного основания.
