Электросхема идеальной электроплиты — ремонт и подключение

Схемы подключения популярных плит

Мечта 8

Электроплита мечты прошлых времен — один из наиболее востребованных кухонных приборов. Неудивительно, что многие хозяйственники предпочитают именно её. Она оснащена ключевыми компонентами: ТЭНы E1-2 размещаются в соответствующих конфорках 1 и 2. Электросхема данной модели электроплиты становится понятной и ясной, как никогда.

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

• F,
• Р1-1,
• Е3,
• Р2-3.

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Инструкция для подключения к однофазной линии

Для правильного выполнения подключения порядок действий должен быть следующим:

• Отключите автомат, отвечающий за питание однофазной линии;
• Кабель питания не должен быть более 2 метров – это позволит передвинуть плиту в случае необходимости;
• Затем удостоверьтесь, что кабель выбран правильно и имеет необходимое сечение и предохранитель, а затем откройте заглушку блок питания электроприбора;
• Плиты могут присоединяться к трех или однофазному питанию (в квартирах второй вариант);
• В промежутке между клеммами устанавливаются перемычки из меди, имеющие сечение 6 кв. мм, которые входят в комплект с плитой;
• Далее к клеммам нужно присоединить фазную, заземляющую и нулевую жилы. Убедитесь в надежности болтового соединения клемм, в противном случае это может стать причиной возгорания;
• Фаза определяется индикатором, ноль – пробником;
• На проводе плиты фиксируется вилка, под которую монтируется трех контактная силовая розетка;
• После того как вставите вилку в розетку, необходимо убедиться в отсутствии заземления с помощью тестера;
• Затем проверьте наличие коротких замыканий между нулем и фазой во всех режимах работы прибора, при достаточных показателях тестера, можно запустить автомат;
• При без розеточном подключении, соединение жил выполняется в клеммной коробке, закрепленной на поверхности стены с помощью шурупов на расстоянии 60 см от пола;
• Проверьте устройство на работоспособность: проверьте каждую конфорку в отдельности, а также поджиг духового шкафа;
• При полной работоспособности можно приступать к эксплуатации.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

• Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
• Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
• Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Подключение к трехфазной линии

При подключении электрической плиты в сельском частном доме может использоваться трехфазное соединение порядок выполнения действий будет немного другой:

Для того чтобы бытовое устройство работало исправно, необходимо его оснащение защитным заземлением. Для этого убедитесь в том, что корпус электрозащиты жилья также заземлен. В случае выполненного заземления, можно подсоединить заземляющую жилу к корпусу. Никогда не используйте в качестве заземления соединение с коммуникативными трубами.

Установить плиту следует так, чтобы отсутствовала возможность соприкосновения корпуса и элементов, находящихся без напряжения.

На этом практически заканчивается процесс установки электроплиты. В том случае, если вы не уверены в своих силах следует обратиться за помощью к специалистам, а не рисковать своей безопасностью и безопасностью своих близких.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Тел (г.Санкт-Петербург) e-mail карта проезда

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Те, кто решил сэкономить или просто имеет соответствующий опыт, могут приступать к самостоятельному подсоединению электрической плиты, но для этого необходимо соблюдать некоторые правила.

Плитки электрические бытовые. (Электроплиты)

На страницу: Мастер по ремонту электроплит

Т

рудно представить человека в нашей стране, который бы хоть раз не готовил блюдо на электрической переносной плитке. Этот прибор стал неотъемлемым помощником не только на дачах, но и в некоторых домах. За многие годы службы человеку электрические плитки доказали свою надежность, а простота в обращении и быстрота нагрева делают их использование удобным. По принципу действия плитки делятся на два типа: со спиральным ТЭНом (тепловой электрический элемент) и нагревательным элементом, выполненным в виде чугунного диска. По конструктивным параметрам – на плитки одноконфорочные и с двумя кон­фор­ка­ми, плавным регулированием температуры и ступенчатым. К сожалению любая техника иног­да выходит из строя. Если это случилось с Вашим верным помощником – электрической плиткой, не торопитесь отправлять ее на свалку или звонить в дорогостоящий сервис. Простота конструкции определяет простоту ремонта плитки.
Замена нагревательного элемента (ТЭНа), терморегулятора или переклю­ча­те­ля режима – операция которую может произвести почти каждый человек. Сэко­номьте свои средства, а в нашем павильоне Вы смо­жете получить ква­ли­фи­ци­рован­ную консультацию по замене любой детали плитки.
Mастер по ремонту электроплит с 35 летнем стажем работы производит ремонт и подключение электроплит как с чугунными конфорками и ТЭНами так и стекло­кера­ми­чес­ких плит и варочных панелей на дому. Ремонтирую электроплиты, ДУХОВКИ, ВАРОЧНЫЕ ПАНЕЛИ торговых марок Bosch, Hansa, Cata, Ariston, Electrolux, Zanussi, Gorenje, Kuppersbusch, AEG, Krona, Smeg, Siemens, Jetair, «Веко», Kaiser, Indesit, Ardo, Bompani, Samsung, Whirlpool, Neff, Faber, Candy, Miele, Elikor, Gaggenau, Abat, RADA и многих других.. тел Андрей Васильевич Приобрести электроплиты бытовые и запчасти к ним Вы можете у нас: г.Санкт-Петербург (спб), ул.Маршала Казакова, 35. Рынок ЮНОНА, павильоны: 341, 1189.
Внимание !!!Высылаем запчасти для бытовых приборов наложенным платежом (Почта РОССИИ). При заказе указывайте правильный адрес, не забудьте указать ИНДЕКС ПОЧТОВОГО ОТДЕЛЕНИЯ и имя получателя.
.

Внимание !!! ✵Обновление сайта не производится ежедневно, поэтому цена не­ко­то­рой продукции может незначительно отличаться от указанной.

Электроплиты	Переключатели электроплит	Терморегуляторы термопредохранители термовыключатели	Электроконфорки
ТЭНы конфорок, духовок, фритюрниц, шаувермы, саун и др	Вентиляторы, моторы, таймеры	Ручки, петли, стекла, уплотнитель, лампочки, провода	Запчасти для вытяжек

№	Фото	Модель, описание	Цена*, руб.
Электроплитки
Э — 010	Электроплита Гомельчанка ЭНТШ5-2 ЭЛЕКТРОПЛИТА настольная с духовкой 33,9х50х37,5 — 2 конфорки. Имеет современный дизайн обладает мень­шим весом, особенно в сравнении с плитами, имеющими чугунные электро­кон­фор­ки. Повышена безопасность от пора­же­ния электрическим током. Технические характеристики: тип нагревательного элемента — ТЭН номинальная мощность — 2,8 кВт бесступенчатая регулировка мощности номинальное напряжение 220 В время нагрева электроконфорок 4 мин время нагрева духовки 15 мин масса — 11 кг Производитель — Беларусь	4000
Э — 012	Электрошашлычница Аромат-1 Этот прибор считается лучшим на оте­че­ствен­ном рынке бы­то­вой техники. Заменяет мангал, гриль, барбекю. Технические характеристики: шампуры витые — 5шт чашки — 5шт Мощность 1000 Вт Габариты — 442х218х176мм Время приготовления шашлыка при полной загрузке — 15-20 минут Количество кусков, насаживаемых на шам­пур — 5-7 шт Производство — Россия К шашлычнице в качестве до­пол­ни­тель­ного оборудования вы можете приобрести ком­плект чашек, комплект шампуров и квар­це­вое стекло.	2000
Э — 014	Электроплита ЭПТ-1/220, «Пскова-1» Электроплитка (1,0 кВт) предназначена для приготовления пищи в домашних условиях. Номинальное напряжение, В 220 В Номинальная потребляемая мощность, Вт 1000 Вт. Тип конфорки ТЭН86-3-8/1,0 Т 220. Габаритные размеры, мм 240х240х85 Масса, кг, не более 2,0	600
Э — 018	Электроплита Пскова-2 Электроплитка предназначена для приготовления и подогрева пищи в бытовых условиях. Малое время разогрева позволяет затрачивать меньшее количество электроэнергии при приготовлении пищи. Стальной корпус электроплитки имеет эмалевое покрытие серебристо серого или белого цвета ,поддон электроплитки выполнен из алюминия. Электроплитка имеет две конфорки, выполненные на трубчатом нагревательном элементе (ТЭН) мощностью 1,0 кВт каждая. Номинальное напряжение, В 220. Номинальная потребляемая мощность, кВт — 2,0. Количество электроконфорок, шт. — 2 Тип электроконфорок — ТЭН. Мощность, диаметр электроконфорок, кВт, мм — 1,0 — 145 Регулирование мощности электроконфорок бесступенчатое. Габаритные размеры (ШхГхВ), мм 540х296х82 Масса нетто, кг 4,5	1100
Э — 020	Электроплита Мечта 20 (111Т) Настольные электрические плитки Мечта предназначены для приготовления пищи дома или на даче. Плиты Мечта имеют привлекательный дизайн, простую и надежную конструкцию. Электроплиты отвечают всем техническим требованиям и требованиям к безопасности, они очень удобны в использовании и долговечны. Количество конфорок — 1. Диаметр рабочей поверхности — 14,5 см. Мощность — 1000 Вт. Размеры — 31,5х30 х8,5 см Масса — 2,8 кг	1200
Э — 022	Электроплита Мечта 20 (111Ч) Количество конфорок — 1. Диаметр рабочей поверхности — 14,5 см. Мощность — 1000 Вт. Тип электроконфорок — чугунные. Размеры — 31,5х30 х8,5 см Масса — 3,5 кг	1500
Э — 024	Электроплита Мечта 212Ч Компактные габариты данных моделей позволяют легко транспортировать плитки и устанавливать их в любых, даже самых маленьких помещениях, а также в загородных домах. Плитка имеет надёжное и долговечное стеклоэмалевое покрытие, которое легко чистится, устойчиво к истиранию и долго сохраняет отличный внешний вид. Плитка оснащена индикацией включенного состояния электроконфорок. Время разогрева — не более 3 минут. Опорные ножки плитки оборудованы вкладышами противоскольжения, поэтому даже на гладкой скользкой поверхности плитка будет устойчивой. Номинальное напряжение, В — 220. Номинальная потребляемая мощность, кВт — 2,0. Количество электроконфорок, шт. 2 Тип электроконфорок — чугунные. Мощность, диаметр электроконфорок, кВт, мм — 1,0 — 145. Регулирование мощности электроконфорок бесступенчатое. Габаритные размеры (ШхГхВ), мм — 540х296х80 Масса нетто, кг — 4,5.	2500
Э — 026	Электроплита Мечта 4М 211Т Двойная электроплитка Мечта 4М – плита с двумя конфорками, эмалированной ра­бо­чей поверхностью и плавной регулировкой температуры. Качественные ТЭНы мощ­нос­тью 2х1000Вт и контрольная лампа. Номинальное напряжение, В — 220. Номинальная потребляемая мощность, кВт — 2,0 Количество электроконфорок, шт. — 2. Тип электроконфорок — ТЭН. Мощность, диаметр электроконфорок, кВт, мм — 1,0 — 145. Регулирование мощности электроконфорок бесступенчатое. Габаритные размеры (ШхГхВ), мм — 540х296х80 Масса нетто, кг — 3,7	2000
Э — 028	Электроплитка двухконфорочная с чу­гун­ными блинами
Э — 030	Электроплитка одноконфорочная с чу­гун­ным блином
Э — 031	Электроплита Фея-1 Электроплитка одноконфорочная Мощность — 1.2 Квт	600
Э — 033	Электроплита Фея-2 Электроплитка двухконфорочная Мощность — 2 х 1.2 Квт	1000
Э — 035	Чашка для электроплиты МЕЧТА	350

*

Обновление сайта не производится ежедневно, поэтому цена продукции может незначительно отличаться от указанной.

Ждем Ваших звонков.

Телефон Санкт-Петербург, ул. Маршала Казакова, д 35 Ярмарка «Юнона», павильон № 1189, павильон № 341 (смотрите карту на странице обратная связь, карта проезда) www.zapchastspb.ru e-mail:[email protected]

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ).

Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

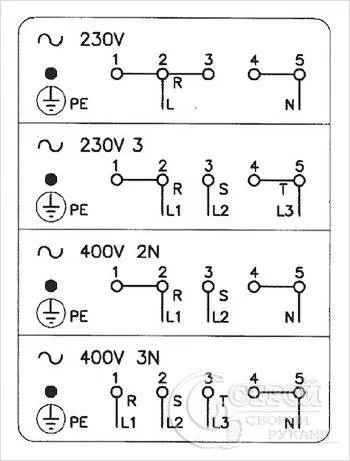

Рядом располагаются схемы подключения для разных сетей.

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Установка вилки

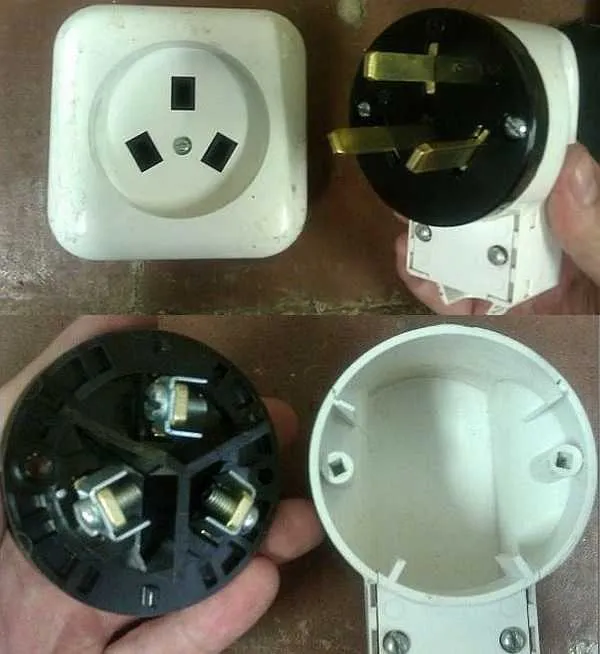

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

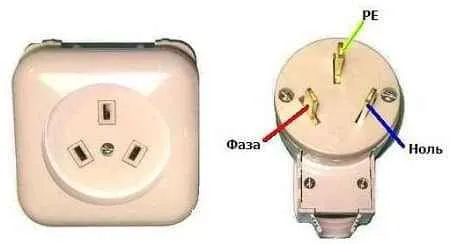

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

ТЭН для электрических плит Мечта

Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Монтажная схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочный плиты с духовым шкафом модели «Мечта 221Ч»

И на всякий случай, вдруг кому захочется ознакомиться:

Руководство пользователя электрической плитой Мечта 12-03

Руководство пользователя электрических плит моделей — 221Ч, 251Ч, 221Т, 251Т

Руководство по эксплуатации и обслуживанию Мечта 12-06

Паспорт электроплиты Мечта 15M

Инструкция по эксплуатации и обслуживанию Мечта 29

Руководство по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч

Руководство по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03

Инструкция по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ

Руководство по обслуживанию, характеристики комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ

Инструкция, характеристики настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т

Паспорт по эксплуатации и обслуживанию электроплиты Злата 231Т (Мечта)

У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту я обязательно отвечу и помогу чем смогу.

Когда нагревательный элемент духовки перегорит, вы сразу поймёте это, так как такая неисправность очевидна. Сам элемент не краснеет и не выделяет тепло. Если вы обнаружили, что ТЭН духовки не работает, следует применить меры по замене и вернуть духовку в рабочее состояние. Замена ТЭНа это не замена лампочки, поэтому без профессиональной помощи не обойтись.

Подготовительные работы

• Неважно, какого рода действия выполняются с электрической сетью, она обязательно должна быть предварительно выключена.
• Электрическую плиту необходимо извлечь из упаковки и произвести визуальный осмотр на наличие повреждений и комплектации.
• Далее отключите старую плитку и уберите ее.
• Изучив инструкцию и следуя ее рекомендациям, определите оптимальное месторасположение для новой бытовой техники.

Как правило, в плиты современного производства не входит соединительный шнур при продаже. Это обусловлено тем, что приборы предпочтительно подключать, используя клеммные колодки. Применяя такое соединение можно заменить автомат плавкими вставками и соединять плиту с источником электричества с помощью более длинных проводов. Розетка допустима лишь при условии, что она способна выдержать силу тока более 32 ампер. Ни в коем случае нельзя подключать электроплиту к обычной розетке, поскольку она потребляет большое количество тока, которое не выдержит стандартная электросеть. Для этого необходимо подвести специальный кабель и установить отдельный автомат. Запрещено подключать устройство через «жучок».

ТЭН духовки Мечта S-образный с отгибом, 2 контакта

предоставляет оригинальные запчасти с последующим монтажом.

Заявочный ремонт:

• Духовка электрической плиты Beko. 5,5 года в эксплуатации.
• Неисправность: неполная готовка; при включении нижнего элемента духовка не нагревается.
• Предварительный диагноз – неисправен нижний нагревательный элемент.

Внимание: данная статья представлена для ознакомления клиента с работой , для людей с опытом ремонта и минимальными знаниями в электричестве. Помните, самостоятельный ремонт может привести к пожару, не рискуйте, пользуйтесь услугами сервисного центра.

Диагностика и неисправность ТЭНа духовки.

Определить неисправность ТЭНа можно по некоторым внешним признакам. Если ТЭН закоротил, он приобретает чёрный окрас. Если ТЭН сгорел не полностью, то при его работе вы сможете заметить на красном цвете чёрные пятна или пузыри, такой симптом указывает на скорый выход из строя.

Демонтаж неисправного ТЭНа.

Перед началом работ обесточиваем печь!

Шаг №1. Если элемент скрыт под нижней панелью – выкручиваем винты, которые держат и крепят панель. Открутив, панель слегка отодвигаем на себя, чтобы открыть доступ к ТЭНу.

Шаг №2. Отсоединяем ТЭН. Выкручиваем крепежные винты.

Шаг №3. Отсоедините провода

Осторожно отсоедините провода от элемента, используя плоскогубцы, стараясь не упустить провода в отверстия. Если провода проскользнули сквозь отверстия, необходимо открыть заднюю стенку плиты и извлечь их.

Удалить неисправный ТЭН из духовки — для нашего мастера процесс не сложный, он не требует профессиональной подготовки и специальных инструментов. Всё что требуется это найти и освободить тэн от креплений, будь то винты или что-то ещё. Некоторые модели духовок требуют демонтаж кронштейна в задней части плиты, который окружает и выравнивает этот элемент. Некоторые тэны демонтируются очень просто — стоит только потянуть и вытащить. Кстати при разговоре с оператором будьте готовы назвать модель духовки и её серийный номер.

Установка неисправного ТЭНа.

Поставить на место новый элемент также просто, как и удалить его. После установки на место нового элемента мастер подключит к нему все электрические провода и закрепит винтами всю конструкцию. После замены неисправного элемента техник продемонстрирует итог работы. Включит духовку, и вы убедитесь в качестве нашей услуги – ремонт электроплиты.

Правила безопасности

Важно уделять повышенное внимание надежности, выполняя подключение электроплиты своими руками. Поэтому правильно выполненное соединение является залогом безопасности. Прежде чем начинать процесс подключения плиты стоит ознакомиться с инструкцией. Не забывайте о том, что ошибка при выполнении соединения может стать причиной поломки электрического прибора в лучшем случае, а в худшем – привести к воспламенению проводки и возникновению пожара. Если вы ранее не сталкивались с такими работами, стоит поручить их квалифицированному электрику ради своей же безопасности.

Дополнительные сведения

Для того, чтобы проводка к плите служила надежно и долгосрочно, обязательно нужно учитывать нижеизложенные рекомендации.

1. Выполнить проверку квартирного электрощитка. Не лишне напомнить: кабель с этажного щитка для ввода в квартиру должен быть 3-х жильным, сечение не менее 6 кв. мм (L – фаза, N – ноль, РЕ – земля). Проверить состояние вводного автоматического выключателя. Номинальный ток его должен составлять 40-50 А. В случае подключения плиты в доме с 3-х фазной сетью, номинальный ток вводного автомата выбрать согласно мощности плиты и инструкции.

2. Проанализировать состояние автоматического выключателя и УЗО. Если вводной автоматический выключатель рассчитан на номинальную величину тока 40-50 А, то для подводки питания к электроплите в квартирном электрощитке устанавливают на линию автоматический выключатель, который имеет номинальный ток 32 А, с параметром С. УЗО подключают последовательно в линию после автоматического выключателя 32 А. Его показатель по номинальному току должен быть не ниже 32 А. Это, что касается однофазного подключения. Если подключение трехфазное, то следует установить 3-х полюсный автомат, рассчитанный на номинальный ток 16 А. После него должно быть УЗО 4-х полюсное с током 25 А и током дифференциальным 30 мА.

3. В качестве питающего кабеля можно применить кабель ВВГ 3х4. От розетки и до электроплиты нужен гибкий кабель, как вариант – ПВС 3х4. Это при однофазном подключении. Ни в коем случае не применять провод ПУНП. Перед подключением гибкого кабеля его жилы рекомендуется опрессовать или пропаять.

4. Розетка (рис. 7), как уже было сказано, должна быть силовая (25-32 А), которая имеет 3 контакта для однофазной проводки, а для 3-х фазной 5 контактов.

Подключение электроплиты Рис. 7

На (рис. – как в розетке подключать контакты.

Подключение электроплиты Рис. 8

Общие сведения

Когда происходит перегрев конфорок плиты, то владельцу приходится задуматься о том, как подключить новый элемент. Естественно, что без правильной схемы здесь не обойтись, и при этом схема должна быть прописана в техническом паспорте печи. Но признайте, что спустя 20 лет использования мало кто помнит, где находятся документы от печки.

Обратите внимание, что в идеале следует осуществлять подключение новых конфорок к электрической плите строго по той схеме, которая есть в техническом паспорте.

Сколько розеток можно подключить на одно УЗО?

Количество розеток, которые можно подключить на одно устройство защитного отключения (УЗО), зависит от номинального тока УЗО и от суммарной нагрузки всех подключенных к нему розеток.

Обычно для одного УЗО с номинальным током 16А или 25А можно подключать от 6 до 12 розеток с номинальной мощностью 1,5 кВт (это соответствует максимальной потребляемой мощности обычной бытовой техники, например, компьютера, телевизора или светильника). Однако, если к устройству подключаются силовые потребители, такие как электроплита, стиральная машина, электрический бойлер и т.п., то на один УЗО лучше подключать не более 2-3 таких потребителей.

Но необходимо учитывать, что при использовании большого количества розеток на одном УЗО может произойти перегрузка и сработать автоматический выключатель. Поэтому для безопасной работы электрооборудования в доме необходимо установить достаточное количество УЗО с учетом потребностей и нагрузок каждой зоны электроснабжения.
