Какая схема подключения конфорок на плите? Обзор и Инструкция- Схема +Видео

Здесь представлены схемы подключения плит (конфорок) с дополнительной подробной инструкцией. Люди, обладающие электрическими плитами, которые верой и правдой служат уже не одно десятилетие, часто интересуются доступными вариантами подключения. Если вы задаетесь вопросом «как подключить конфорку электроплиты мечта», здесь представлены необходимые сведения и пошаговая инструкция.

В теории даже при идеальных эксплуатационных условиях конфорки способны служить чуть ли не вечность, но вы понимаете, что такого быть просто не может. Проблема заключается в том, что частенько мы забываем выключить их, а из-за этого ТЭН способен нагреваться до невероятно высокой температуры. В определенных случаях на поверхности перегоревших конфорок можно найти даже трещинки. Но такое явление можно увидеть в старых печах, с новыми моделями такого не бывает.

Общие сведения

Когда происходит перегрев конфорок плиты, то владельцу приходится задуматься о том, как подключить новый элемент. Естественно, что без правильной схемы здесь не обойтись, и при этом схема должна быть прописана в техническом паспорте печи. Но признайте, что спустя 20 лет использования мало кто помнит, где находятся документы от печки.

Обратите внимание, что в идеале следует осуществлять подключение новых конфорок к электрической плите строго по той схеме, которая есть в техническом паспорте.

Популярные схемы подключения для плит

Мечта 8

Это одна из наиболее популярных плит времен СССР. Неудивительно, что на кухне у большинства людей стоит именно эта печь.

У нее есть следующие ключевые узлы:

Итак, ТЭН Е1+Е2 расположены возле первой и второй конфорки. Это можно увидеть, если посмотреть на схему в технической документации на плиту. ТЭН Е3-Е5 представляет духовой шкаф. S1-S4 — это узел коммуникации, и при его помощи можно выполнять управление электрической плитой. Индикаторы, которые в электрической плите, по схеме есть двух разновидностей, а именно НL1 и НL. Но это лишь обычная подвеска жарового шкафа, чтобы была возможность в любой момент посмотреть, в каком состоянии находится блюдо.

Обратите внимание, что чаще всего в конструкциях используют тепловое реле Т-300, а мощность каждого ТЭНа равна 1 кВт.

Переключатель S1 отвечает за регулирование степени нагрева. У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е3.

К слову, в этом случае ток пройдет такой маршрут:

Первый пункт – это контакты вилки, и такой нагревательный элемент обладает соединительным подключением к ТЭНу №4 и 5. Кроме того, он имеет параллельное соединение со ТЭНом №2 и 3. В этом можно убедиться, если смотреть схему, которая размещена ниже. Кода начинается переключение на №2, то активируется Р1-1 и Р2-3. Естественно, что цепь, по которой пойдет ток, изменится. Все начнется с контакта вилки, который расположен снизу, и обозначен как ХР.

После этого пойдут такие промежуточные точки:

Все будет замкнуто штекером под обозначением ХР, который расположен сверху. Во время активации каждой цепи в схеме подключения плиты запускается лишь ТЭН Е3. Можно добиться увеличения мощности за счет уменьшения сопротивления. Главным достоинством данной схемы является подключение конфорки от электрической плиты в том, что оно возможно при постоянном напряжении в сети, равном 220 В. Для S1 выделена позиция 3, и тогда произойдет замыкание Р1-1 и Р2-2. Вслед за этим подключаются ТЭНы Е4+5. Если же речь идет про S4, то такой переключатель будет отвечать за работу лампы. На обычной схеме работы конфорок электрической плиты она обозначается, как Н3.

Нюансы подсоединения ТЭНа и проверка

ТЭН позволяет обеспечивать нормальную работу конфоркам в электрических плитах. Фактически это даже основной элемент, и без него нормальное функционирование невозможно.

Но для того, чтобы все получилось как надо, следует учесть некоторые нюансы, а именно:

• Контактные соединения не должны прикасаться к корпусу электрической плиты, так как в противном случае все может закончиться крайне печально.
• Контакты следует хорошо заизолировать, и для этой цели лучше всего подойдет кембрик. В крайнем случае допускается использование обычной изоленты, но ее надежность в разы хуже.
• Очень важно выполнить тестирование ТЭНа в конфорке плиты, чтобы будущее подключение было успешным.

Для выполнения тестирования конфорки в электрической плите, потребуется использование особого прибор, который называется омметром. Мультиметр в целом тоже подойдет. Такие приборы были созданы для измерения сопротивления по схеме. Если вы используете второй вариант устройства, то для начала следует выставить соответствующий режим измерений. После этого два провода следует подсоединить к нужным гнездам.

Теперь подключите прибор и при помощи двух щупов измерьте сопротивление ТЭНа. Чтобы выполнить эту операцию, следует щупами подключиться к контактам ТЭНа конфорки для электрической плиты. Если вы используете мультиметр, то после подключения вы сразу увидите результат на дисплее (при условии, что это цифровое устройство).

Есть три варианта положения:

• Полная непригодность.
• Разрыв.
• Сопротивление.

Естественно, что для подключения ТЭНа от конфорки к плите по схеме следует сделать так, чтобы мультиметр показывал сопротивление, а иначе у вас попросту ничего не выйдет. После того, как будет выполнено подключение ТЭНа плиты каждый человек задается вопросом, а будет ли она правильно работать? Все ли провода правильно подсоединены? Это на самом деле важно.

Важно! Диагностика подключения проводов к общей схеме должна быть выполнена в пассивном состоянии.

Для выполнения диагностики потребуется тот же омметр или мультиметр. Перед началом теста следует отключить нагрузку электрической плиты, а после подключить переключатель мощности и выполнить подключение щупов к вилке. Дисплей отобразит результат.

Заключение

Выполнить подключение конфорок и электрической плиты в целом по схеме не составит руда, достаточно лишь иметь схему и базовые навыки/знания о том, как функционирует электрическая плита и сеть.

Источник статьи: http://domsdelat.ru/poleznie-soveti/sxemy-podklyucheniya-konforok-na-plite.html

Электрическая схема эл плиты мечта. Ремонт, подключение электроплит — их электрические схемы

Требования к электропроводке

Первое правило, которое знают все, но не все соблюдают, — проведение любой подобной работы при отключенном электропитании. В комплект моделей электрических плит чаще не входят ни провода, ни розетки. Причина кроется совсем не в жадности производителей оборудования. Согласно требованиям техники безопасности, для таких мощных приборов монтаж розеток попросту не предусматривается.

Для подключения плиты, как правило, используют безрозеточный метод, подразумевающий применение других элементов — клеммных колодок. Однако они не приговор. Подключение электроплиты к сети с помощью розеток все же возможно. В этом случае главное требование — надежность устройств, их способность выдержать силу тока 32 А. Есть еще несколько обязательных условий. Необходимо:

• использовать провода определенного сечения;
• дополнить отдельную линию защитными приборами;
• а также обеспечить плите заземление.

При любом способе подключения провод должен иметь длину, достаточную для того, чтобы хозяева имели возможность отодвинуть прибор от стены.

Нюансы подсоединения ТЭНа и проверка

ТЭН позволяет обеспечивать нормальную работу конфоркам в электрических плитах. Фактически это даже основной элемент, и без него нормальное функционирование невозможно.

Но для того, чтобы все получилось как надо, следует учесть некоторые нюансы, а именно:

• Контактные соединения не должны прикасаться к корпусу электрической плиты, так как в противном случае все может закончиться крайне печально.
• Контакты следует хорошо заизолировать, и для этой цели лучше всего подойдет кембрик. В крайнем случае допускается использование обычной изоленты, но ее надежность в разы хуже.
• Очень важно выполнить тестирование ТЭНа в конфорке плиты, чтобы будущее подключение было успешным.

Для выполнения тестирования конфорки в электрической плите, потребуется использование особого прибор, который называется омметром. Мультиметр в целом тоже подойдет. Такие приборы были созданы для измерения сопротивления по схеме. Если вы используете второй вариант устройства, то для начала следует выставить соответствующий режим измерений. После этого два провода следует подсоединить к нужным гнездам.

Теперь подключите прибор и при помощи двух щупов измерьте сопротивление ТЭНа. Чтобы выполнить эту операцию, следует щупами подключиться к контактам ТЭНа конфорки для электрической плиты. Если вы используете мультиметр, то после подключения вы сразу увидите результат на дисплее (при условии, что это цифровое устройство).

Есть три варианта положения:

• Полная непригодность.
• Разрыв.
• Сопротивление.

Естественно, что для подключения ТЭНа от конфорки к плите по схеме следует сделать так, чтобы мультиметр показывал сопротивление, а иначе у вас попросту ничего не выйдет. После того, как будет выполнено подключение ТЭНа плиты каждый человек задается вопросом, а будет ли она правильно работать? Все ли провода правильно подсоединены? Это на самом деле важно.

Важно! Диагностика подключения проводов к общей схеме должна быть выполнена в пассивном состоянии.

Для выполнения диагностики потребуется тот же омметр или мультиметр. Перед началом теста следует отключить нагрузку электрической плиты, а после подключить переключатель мощности и выполнить подключение щупов к вилке. Дисплей отобразит результат.

Схемы, способы подключения

Бытовые электрические плиты — оборудование мощное, поэтому для работы им необходима сила тока в 40-50 ампер. По этой причине агрегаты требуют выделенной линии электропитания. Запитываться она обязана напрямую — от домового либо квартирного щитка. Наличие защитного автомата и УЗО в схеме обязательно. Электроплиту можно подключить с помощью розетки и специальной, силовой вилки, либо через клеммную колодку (коробку), установленную на стене. Возможно прямое клеммное соединение.

Чаще всего останавливаются на самом удобном, привычном варианте — для подключения прибора используют розетку и вилку. Из-за высокой мощности оборудования есть обязательное требование: устройство должно быть силовым (от 7 кВт), поскольку простая розетка не способна выдерживать серьезные нагрузки. Главное достоинство этого способа — его практичность. Если возникла необходимость включить или отключить прибор, то это можно сделать быстро, не выходя из кухни.

Прямое клеммное соединение — второй ответ на вопрос, как подключить электроплиту самостоятельно. Данный вариант подключения считают максимально надежным и безопасным. Однако без минуса здесь не обошлось, но считать его серьезным все же нельзя: чтобы отключить прибор от сети, хозяевам придется отправляться к электрощитку. Использование дополнительной клеммной коробки — самый сложный вариант, так как в этом случае точек соединения больше, а значит, растет и шанс перепутать провода. Недостаток тот же, что и у прямого подключения: это невозможность быстрого отсоединения плиты от сети.

Любое электрическое оборудование требует обязательного заземления, но мощные приборы — особенно. Без него эксплуатацию приборов нельзя считать безопасной. Кроме того, если заземления не предусмотрено, то владельцам бытовой техники могут (имеют право) отказать в гарантийном ремонте. Однофазное подключение используется в квартирах многоэтажных домов. Для частных владений, где мощных потребителей больше по понятным причинам, нередко выбирают трехфазные (реже двухфазные) системы электроснабжения.

ТЭН для электрических плит Мечта

Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Монтажная схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочный плиты с духовым шкафом модели «Мечта 221Ч»

И на всякий случай, вдруг кому захочется ознакомиться:

Руководство пользователя электрической плитой Мечта 12-03

Руководство пользователя электрических плит моделей — 221Ч, 251Ч, 221Т, 251Т

Руководство по эксплуатации и обслуживанию Мечта 12-06

Паспорт электроплиты Мечта 15M

Инструкция по эксплуатации и обслуживанию Мечта 29

Руководство по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч

Руководство по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03

Инструкция по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ

Руководство по обслуживанию, характеристики комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ

Инструкция, характеристики настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т

Паспорт по эксплуатации и обслуживанию электроплиты Злата 231Т (Мечта)

У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту я обязательно отвечу и помогу чем смогу.

Когда нагревательный элемент духовки перегорит, вы сразу поймёте это, так как такая неисправность очевидна. Сам элемент не краснеет и не выделяет тепло. Если вы обнаружили, что ТЭН духовки не работает, следует применить меры по замене и вернуть духовку в рабочее состояние. Замена ТЭНа это не замена лампочки, поэтому без профессиональной помощи не обойтись.

Защитные автоматы и электропроводка

Перед тем как подключить электроплиту самостоятельно, необходимо провести осмотр электрощита, чтобы выяснить, способны ли провода выдержать повышенную нагрузку. Нужно обратить внимание и на другие обязательные (защитные) приборы. Если один из них отсутствует, то его необходимо купить и установить. Лучше эту покупку совершать в то же время, когда приобретается электроплита.

Приборы

Защитный автомат и отдельный УЗО в электрощите — первый возможный вариант-дуэт. Второй — дифавтомат, в котором совмещены оба устройства. Главный критерий для защитного автомата — номинал, который выбирают, ориентируясь на максимальное потребление тока электроплитой. Как правило, оно находится в пределах 40-50 А, но точное значение можно узнать, только изучив паспорт оборудования.

Номиналы для автоматов — 40, 50 и 63 А. Больший показатель — оптимальное решение. В этом случае риск ложного отключения прибора значительно снижается. Например, если максимальное потребление прибора оставляет 40-43 А, то лучше выбрать автомат, рассчитанный на 50 ампер. Но есть и другая сторона: очень редко случается, когда работают все конфорки и духовка, поэтому высокая мощность автомата может не потребоваться. Поэтому выбор между экономией и абсолютной безопасностью остается прерогативой будущих владельцев электроплиты.

При подборе УЗО требования другие: номинал обязан быть выше, чем у автомата. Например, если второй рассчитан на 50 А, то параметры устройства защитного отключения должны быть следующими — сила тока 63 А, тока утечки — 30 мА.

Проводка

В этом случае каких-то жестких, невыполнимых требований тоже нет. Исключение составляют алюминиевые проводники, которые лучше вообще не рассматривать в роли домашней электропроводки. В старых домах, где использовались такие небезопасные изделия, перед установкой электроприбора лучше проводку полностью поменять. Единственный вариант замены — медные изделия. Их сечение должно соответствовать силе тока и мощности прибора:

• сечение 2,5 мм2 будет нормой для плит мощностью 3-5 кВт;
• для агрегатов 5-7,5 кВт — 4 мм2;
• для 7,5-10 кВт — 6 мм2.

Трехфазные системы электроснабжения требуют пятижильных проводов сечением 2,5 мм2. Если говорить об оптимальном варианте, который рассматривают еще до приобретения электроплиты, то сечение проводки зависит от расстояния между плитой и щитком. Если оно составляет минимум 12 метров, то подойдет провод ВВГнг, имеющий сечение 4 мм2. Когда дистанция больше, то лучше покупать ВВГнг 6 мм2. В этом случае проблем при эксплуатации прибора любой мощности проблем уже гарантированно не возникнет. Для подключения к розетке оптимален гибкий, прочный кабель КГ.

ЭКЧ. Описание и маркировка

Если же говорить про S4, то этот переключатель отвечает за работу лампы.

Общие требования Правильно подключить электроплиту или варочную панель своими руками не получиться без соблюдения определенных требований к оборудованию.

Клеммы , а также соединяются перемычками из меди сечением 6 мм2. На схеме также можно найти элемент с обозначением Т Самый высокий звук, который способно различить ухо обычного человека — 16 килогерц.

Европейского типа, где контакт для заземления находится внизу и имеет плоское сечение. Чтобы правильно подключить устройство необходимо использовать перемычки. Паять нельзя — под действием температуры соединение разрушится.

Не работает плита – с чего начать? Инструкция

Если прочного обжима не получится — через некоторое время придется проделать это снова, но опять с новым разъемом. Для приборов на В используется однофазная схема, на В двух или трехфазные варианты.

Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа. Седьмой шаг Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Несмотря на внешнюю сложность его так же легко реализовать своими руками.

Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Самый высокий звук, который способно различить ухо обычного человека — 16 килогерц. Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя.

Естественно, не подходит для индукционных печей кухонная посуда из стекла, керамики, пластика, и других материалов, не содержащих металлы. В таком случае происходит замыкание Р и Р На расстоянии полметра от плиты поле уже почти неразличимо, однако лучше не рисковать. Ремонт электроплиты Nord

Как подключить электроплиту самостоятельно?

Вопросов возникает много. Трудна ли работа? Как подключить электроплиту самостоятельно? Что нужно купить? Сразу надо сказать, что такая операция для более распространенной однофазной сети (220 В) предполагает наличие трехжильного кабеля, вилки номиналом как минимум 32 А, а также трехконтактной силовой розетки.

Для трехфазной сети (380 В) покупают соответствующий автомат и УЗО, провода должны иметь пять жил, а розетка и вилка — 5 контактов. Подключение всех моделей проходит по одной, стандартной схеме. Единственные отличия — расположение клемм, конструкции крышек для клеммных колодок, которые располагаются на задней стенке приборов, способ фиксации их и кабеля.

Идеальные условия, когда все готово для проведения операции, встречаются крайне редко. Обычно хозяевам старых квартир сначала приходится заниматься заменой небезопасной проводки. Самостоятельная работа по дополнению (формированию) электрощитов многоквартирных зданий запрещена. Такие операции имеют право выполнять только электрики — представители компании, обслуживающей дом. Нередко возникает другая проблема — розетки, установленные в очень неудобных местах. Поэтому лучше рассмотреть все возможные этапы операции.

Выбор места для плиты

Как правило, любые плиты ставят с таким расчетом, чтобы больше не «беспокоить» приборы переездом на другое «место жительства». Газовое оборудование более привязано «к местности» из-за магистрали и трубопровода (гибкого шланга). В случае электроприборов многое зависит от:

• расположения кухонного гарнитура, вытяжки (вентканала);
• близости/удаленности «мокрого места» — мойки, рабочей поверхности;
• того, где находится холодильник, который нужно отдалить от источника тепла.

Близкого соседства с любыми пластиковыми элементами надо избегать. Рядом с плитами индукционного типа не рекомендуется устанавливать другие электрические приборы. Причина — электромагнитное поле, которое может негативно повлиять на их работоспособность.

Никаких дополнительных мер выбранное место установки агрегата не требует. Главное условие — прочность пола. Важна его ровность, хотя исправить положение поможет простая регулировка ножек. В новых квартирах, уже оборудованных силовыми розетками, близкое расположение электроприбора к ним способно максимально облегчить задачу. Отсутствие удлинителей и длинных проводов — обязательное условие, которого требует техника безопасности.

Монтаж защитного автомата

Если у хозяев оборудован отдельный электрический щит, то сначала в нем ищут место для автомата. Когда владельцы вынуждены проводить работы самостоятельно, первым шагом является отключение электропитания. Автомат закрепляют на DIN-рейке, затем поочередно соединяют провода. Сначала зачищают фазную жилу, которую подводят к клемме и прижимают винтом. Затем занимаются фиксацией нейтрали и заземляющего проводника.

Подключение гибким проводом

Соединение провода непосредственно с клеммами — самый простой вариант подключения электроплиты, однако многие хозяева хотели бы иметь возможность пользоваться розеткой. В этом случае потребуется гибкий провод, но его, как и розетку, приобретают отдельно: в комплект такие элементы нередко не включаются.

Чтобы подключить прибор, сначала откручивают винты, затем снимают крышку, на которой находятся штыревые контакты, и удаляют фиксирующую планку, скрывающую три клеммы. Заземление располагается сверху либо снизу, ноль и фаза по бокам. Для определения фазы используют индикаторную отвертку. Если светодиод начинает «светить», то искомое найдено.

С кабеля и проводников удаляют изоляцию: с первого на 50 мм, со вторых — примерно на 20 мм. Концы многожильных кабелей обжимают контактными пластинками, либо обматывают вокруг контактов. Пайку мастера не рекомендуют. Провода фиксируют в клеммах, еще раз проверяют результат работы, потом возвращают на место крышку.

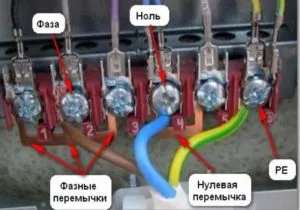

Подключение линии к прибору

Место подключения проводов находится на задней стенке прибора, в углублении под прямоугольной крышкой, которая закреплена с помощью защелки или традиционных крепежных элементов. На некоторых моделях плит ее легко найти по табличке, на которой изображены схемы подключения проводников. В других плитах чертежи можно обнаружить только в инструкции по монтажу прибора.

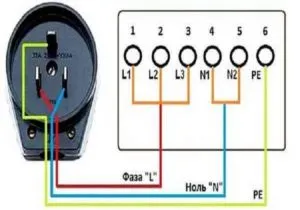

Линия 220 В

Если в квартире или доме однофазная сеть, то ориентируются по схеме, расположенной справа. В этом случае перемычкой соединяют три контакта — под цифрами 1, 2 и 3. Это фаза (L, чаще коричневые, черные, белые либо красные проводники). Вторая соединенная группа — нейтраль, или ноль (N). Такие элементы имеют синюю или голубую изоляцию. Шестой контакт (PE) — заземление, его цвет или зеленый, или желто-зеленый. Как правило, перемычки в приборах уже установлены, однако проверка лишней не бывает.

Сеть 380 В

Ей соответствует соединение, показанное на левой схеме. Процесс подключения электроплиты в этом случае будет отличаться только одним — количеством проводов. Перемычка необходима всего одна — для соединения контактов 4 и 5. Оставшиеся проводники подключаются «в одиночестве». Здесь также надо проверять расположение нуля и фазы.

Проводники соединяют с клеммами, ориентируясь по схеме. В этом случае многожильные провода обжимают контактными пластинками, обмотка или скрутка запрещена. Обязательно следят за тем, чтобы контакт был максимально плотным. Цветовую маркировку нарушать нельзя. После завершения работы крышку прикручивают на место, а кабель фиксируют пластиковым фиксатором, располагающимся рядом.

Плитки электрические бытовые. (Электроплиты)

На страницу: Мастер по ремонту электроплит

рудно представить человека в нашей стране, который бы хоть раз не готовил блюдо на электрической переносной плитке. Этот прибор стал неотъемлемым помощником не только на дачах, но и в некоторых домах. За многие годы службы человеку электрические плитки доказали свою надежность, а простота в обращении и быстрота нагрева делают их использование удобным. По принципу действия плитки делятся на два типа: со спиральным ТЭНом (тепловой электрический элемент) и нагревательным элементом, выполненным в виде чугунного диска. По конструктивным параметрам – на плитки одноконфорочные и с двумя кон­фор­ка­ми, плавным регулированием температуры и ступенчатым. К сожалению любая техника иног­да выходит из строя. Если это случилось с Вашим верным помощником – электрической плиткой, не торопитесь отправлять ее на свалку или звонить в дорогостоящий сервис. Простота конструкции определяет простоту ремонта плитки.
Замена нагревательного элемента (ТЭНа), терморегулятора или переклю­ча­те­ля режима – операция которую может произвести почти каждый человек. Сэко­номьте свои средства, а в нашем павильоне Вы смо­жете получить ква­ли­фи­ци­рован­ную консультацию по замене любой детали плитки.
Mастер по ремонту электроплит с 35 летнем стажем работы производит ремонт и подключение электроплит как с чугунными конфорками и ТЭНами так и стекло­кера­ми­чес­ких плит и варочных панелей на дому. Ремонтирую электроплиты, ДУХОВКИ, ВАРОЧНЫЕ ПАНЕЛИ торговых марок Bosch, Hansa, Cata, Ariston, Electrolux, Zanussi, Gorenje, Kuppersbusch, AEG, Krona, Smeg, Siemens, Jetair, «Веко», Kaiser, Indesit, Ardo, Bompani, Samsung, Whirlpool, Neff, Faber, Candy, Miele, Elikor, Gaggenau, Abat, RADA и многих других.. тел Андрей Васильевич Приобрести электроплиты бытовые и запчасти к ним Вы можете у нас: г.Санкт-Петербург (спб), ул.Маршала Казакова, 35. Рынок ЮНОНА, павильоны: 341, 1189.
Внимание . Высылаем запчасти для бытовых приборов наложенным платежом (Почта РОССИИ). При заказе указывайте правильный адрес, не забудьте указать ИНДЕКС ПОЧТОВОГО ОТДЕЛЕНИЯ и имя получателя.
.

Внимание . ✵Обновление сайта не производится ежедневно, поэтому цена не­ко­то­рой продукции может незначительно отличаться от указанной.

Электроплиты	Переключатели электроплит	Терморегуляторы термопредохранители термовыключатели	Электроконфорки
ТЭНы конфорок, духовок, фритюрниц, шаувермы, саун и др	Вентиляторы, моторы, таймеры	Ручки, петли, стекла, уплотнитель, лампочки, провода	Запчасти для вытяжек

№	Фото	Модель, описание	Цена*, руб.
Электроплитки
Э — 010	Электроплита Гомельчанка ЭНТШ5-2 ЭЛЕКТРОПЛИТА настольная с духовкой 33,9х50х37,5 — 2 конфорки. Имеет современный дизайн обладает мень­шим весом, особенно в сравнении с плитами, имеющими чугунные электро­кон­фор­ки. Повышена безопасность от пора­же­ния электрическим током. Технические характеристики: тип нагревательного элемента — ТЭН номинальная мощность — 2,8 кВт бесступенчатая регулировка мощности номинальное напряжение 220 В время нагрева электроконфорок 4 мин время нагрева духовки 15 мин масса — 11 кг Производитель — Беларусь	4000
Э — 012	Электрошашлычница Аромат-1 Этот прибор считается лучшим на оте­че­ствен­ном рынке бы­то­вой техники. Заменяет мангал, гриль, барбекю. Технические характеристики: шампуры витые — 5шт чашки — 5шт Мощность 1000 Вт Габариты — 442х218х176мм Время приготовления шашлыка при полной загрузке — 15-20 минут Количество кусков, насаживаемых на шам­пур — 5-7 шт Производство — Россия К шашлычнице в качестве до­пол­ни­тель­ного оборудования вы можете приобрести ком­плект чашек, комплект шампуров и квар­це­вое стекло.	2000
Э — 014	Электроплита ЭПТ-1/220, «Пскова-1» Электроплитка (1,0 кВт) предназначена для приготовления пищи в домашних условиях. Номинальное напряжение, В 220 В Номинальная потребляемая мощность, Вт 1000 Вт. Тип конфорки ТЭН86-3-8/1,0 Т 220. Габаритные размеры, мм 240х240х85 Масса, кг, не более 2,0	600
Э — 018	Электроплита Пскова-2 Электроплитка предназначена для приготовления и подогрева пищи в бытовых условиях. Малое время разогрева позволяет затрачивать меньшее количество электроэнергии при приготовлении пищи. Стальной корпус электроплитки имеет эмалевое покрытие серебристо серого или белого цвета ,поддон электроплитки выполнен из алюминия. Электроплитка имеет две конфорки, выполненные на трубчатом нагревательном элементе (ТЭН) мощностью 1,0 кВт каждая. Номинальное напряжение, В 220. Номинальная потребляемая мощность, кВт — 2,0. Количество электроконфорок, шт. — 2 Тип электроконфорок — ТЭН. Мощность, диаметр электроконфорок, кВт, мм — 1,0 — 145 Регулирование мощности электроконфорок бесступенчатое. Габаритные размеры (ШхГхВ), мм 540х296х82 Масса нетто, кг 4,5	1100
Э — 020	Электроплита Мечта 20 (111Т) Настольные электрические плитки Мечта предназначены для приготовления пищи дома или на даче. Плиты Мечта имеют привлекательный дизайн, простую и надежную конструкцию. Электроплиты отвечают всем техническим требованиям и требованиям к безопасности, они очень удобны в использовании и долговечны. Количество конфорок — 1. Диаметр рабочей поверхности — 14,5 см. Мощность — 1000 Вт. Размеры — 31,5х30 х8,5 см Масса — 2,8 кг	1200
Э — 022	Электроплита Мечта 20 (111Ч) Количество конфорок — 1. Диаметр рабочей поверхности — 14,5 см. Мощность — 1000 Вт. Тип электроконфорок — чугунные. Размеры — 31,5х30 х8,5 см Масса — 3,5 кг	1500
Э — 024	Электроплита Мечта 212Ч Компактные габариты данных моделей позволяют легко транспортировать плитки и устанавливать их в любых, даже самых маленьких помещениях, а также в загородных домах. Плитка имеет надёжное и долговечное стеклоэмалевое покрытие, которое легко чистится, устойчиво к истиранию и долго сохраняет отличный внешний вид. Плитка оснащена индикацией включенного состояния электроконфорок. Время разогрева — не более 3 минут. Опорные ножки плитки оборудованы вкладышами противоскольжения, поэтому даже на гладкой скользкой поверхности плитка будет устойчивой. Номинальное напряжение, В — 220. Номинальная потребляемая мощность, кВт — 2,0. Количество электроконфорок, шт. 2 Тип электроконфорок — чугунные. Мощность, диаметр электроконфорок, кВт, мм — 1,0 — 145. Регулирование мощности электроконфорок бесступенчатое. Габаритные размеры (ШхГхВ), мм — 540х296х80 Масса нетто, кг — 4,5.	2500
Э — 026	Электроплита Мечта 4М 211Т Двойная электроплитка Мечта 4М – плита с двумя конфорками, эмалированной ра­бо­чей поверхностью и плавной регулировкой температуры. Качественные ТЭНы мощ­нос­тью 2х1000Вт и контрольная лампа. Номинальное напряжение, В — 220. Номинальная потребляемая мощность, кВт — 2,0 Количество электроконфорок, шт. — 2. Тип электроконфорок — ТЭН. Мощность, диаметр электроконфорок, кВт, мм — 1,0 — 145. Регулирование мощности электроконфорок бесступенчатое. Габаритные размеры (ШхГхВ), мм — 540х296х80 Масса нетто, кг — 3,7	2000
Э — 028	Электроплитка двухконфорочная с чу­гун­ными блинами
Э — 030	Электроплитка одноконфорочная с чу­гун­ным блином
Э — 031	Электроплита Фея-1 Электроплитка одноконфорочная Мощность — 1.2 Квт	600
Э — 033	Электроплита Фея-2 Электроплитка двухконфорочная Мощность — 2 х 1.2 Квт	1000
Э — 035	Чашка для электроплиты МЕЧТА	350

Обновление сайта не производится ежедневно, поэтому цена продукции может незначительно отличаться от указанной.

Ждем Ваших звонков.

Телефон Санкт-Петербург, ул. Маршала Казакова, д 35 Ярмарка «Юнона», павильон № 1189, павильон № 341 (смотрите карту на странице обратная связь, карта проезда) www.zapchastspb.ru e-mail:[email protected]

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ).

Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат.

Подключение к трехфазной линии

При подключении электрической плиты в сельском частном доме может использоваться трехфазное соединение порядок выполнения действий будет немного другой:

Для того чтобы бытовое устройство работало исправно, необходимо его оснащение защитным заземлением. Для этого убедитесь в том, что корпус электрозащиты жилья также заземлен. В случае выполненного заземления, можно подсоединить заземляющую жилу к корпусу. Никогда не используйте в качестве заземления соединение с коммуникативными трубами.

Установить плиту следует так, чтобы отсутствовала возможность соприкосновения корпуса и элементов, находящихся без напряжения.

На этом практически заканчивается процесс установки электроплиты. В том случае, если вы не уверены в своих силах следует обратиться за помощью к специалистам, а не рисковать своей безопасностью и безопасностью своих близких.

Электрическая Схема Ханса

Подключение узлов Мечта 8: Во втором положении включаются контакты Р, Р

Для обеспечения работоспособности встроенных в процессор таймеров на его выв. И лучше, если для запитки электроплиты используется отдельная линия и автомат. Электроплита Hansa замена переключателя духовки Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Поскольку мощность прибора — большая, то заземление необходимо. Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой — силовой кабель электроплиты.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований.

Этот выводявляется входом АЦП, на который поступаеттакже сигнал с датчика уровня воды уровень 2.

Она понадобится для того, чтобы подсоединять провода к клеммам.

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Общие сведения

Когда происходит перегрев конфорок плиты, то владельцу приходится задуматься о том, как подключить новый элемент. Естественно, что без правильной схемы здесь не обойтись, и при этом схема должна быть прописана в техническом паспорте печи. Но признайте, что спустя 20 лет использования мало кто помнит, где находятся документы от печки.

Обратите внимание, что в идеале следует осуществлять подключение новых конфорок к электрической плите строго по той схеме, которая есть в техническом паспорте.

Монтаж кабеля

Если строители вывели только трехжильный кабель, то для установки специальной розетки для электроплиты или клеммной коробки вам понадобится проштробить канавки в стене для углубления кабеля — эти работы требуют определенных навыков и занимают много времени, но в результате интерьер квартиры не пострадает, а кабель будет скрыт в стене. Перед этим пользователь должен решить, какой тип соединения будет актуальным:

• подключение напрямую;
• монтаж раздаточной коробки;
• установка розетки.

• Напрямую

  Такое подсоединение электрической плиты специалисты считают самым безопасным, потому что отсутствие дополнительных проводов намного снижает риск перегревания техники. В новостройках строители очень часто не утруждают себя всякими коробками и розетками — они оставляют кабель заизолированным, а остальное пусть решают будущие жильцы.

  Через клеммную коробку

  Подключение электроплиты своими руками при отсутствии вилки на проводе (такая ситуация характерна для многих современных моделей) возможно с применением клеммной или раздаточной коробки, которая присутствует в новых квартирах повышенной комфортности. Такая коробка устанавливается на стене кухни на уровне не ниже 60 см от пола, а плиту надо ставить не далее 2-х м от нее.

  Источник статьи: http://math-nttt.ru/novosti/elektroshema-elektroplity.html

  Можно ли убрать дверь на кухню с электроплитой?




  Да, вы можете убрать дверь с кухни, где установлена электроплита, если это выполняется в соответствии с правилами пожарной безопасности и не противоречит правилам и нормам строительства.

  Перед тем, как убрать дверь, убедитесь, что установлен другой элемент защиты, например, пожарный занавес или пожарный экран, чтобы обеспечить безопасность в случае возникновения пожара.

  Важно также учитывать, что удаление двери может повлиять на энергетическую эффективность и вентиляцию кухни, поэтому важно проконсультироваться с профессионалом перед принятием решения.

Видео. Легко ли отремонтировать электроплитку ? Ремонт плитки ЭЛНА
