Как изготовить фронтонный свес крыши своими руками — разновидности, чертежи и фотографии деталей конструкции

Что это

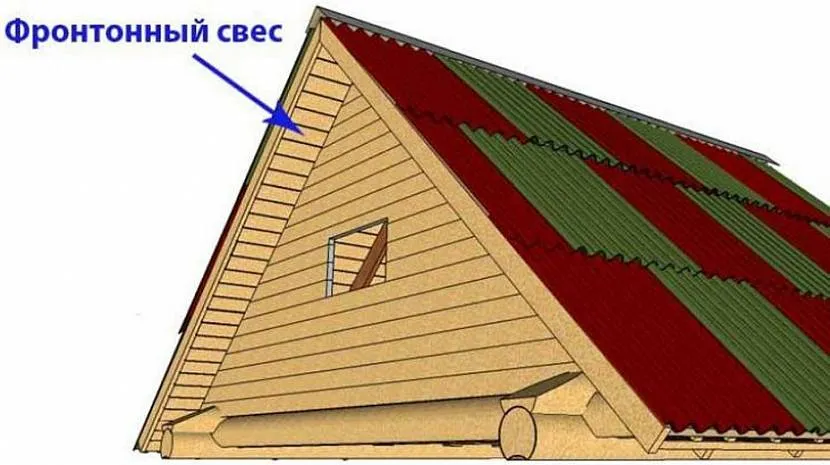

Если обратить внимание на двускатную крышу, вид с фронтона показывает, что свес является продолжением наклона ската крыши. Он протягивается вдоль всей длины ската и у основания переходит в карниз. В законодательных нормах отсутствуют жесткие регуляции относительно размеров этой архитектурной детали. Если вас интересует «как сделать юбку на фронтон», мы готовы поделиться соответствующими инструкциями и советами.

В нормативных документах отсутствуют правила, которые жёстко регламентируют размеры этой архитектурной детали. На практике ширина равна 40 – 70 см.

Выполнение подшивки для фронтонов помогает усилить защиту от непогоды. Кроме того, благодаря красиво сделанному скату дом будет выглядеть более стильно.

При отсутствии этой архитектурной детали края крыши, изоляционный материал, который там находится, могут намокать при непогоде.

Хорошо сделанный фронтонный свес крыши позволяет сделать крышу герметичной.

Фронтонный свес – варианты оформления

Конструктивное решение и основные схемы

• Расположение фронтона выше кровли. Такое решение является классическим, при этом фронтон находится чуть выше крыши. Благодаря такому приемы – вы обеспечите эффект массивности и вычурности фронтона дома. Стены должны быть изолированы кровельным покрытием. Как правило, для этого чаще всего используются металлические листы, которые соединяются внахлест или при помощи фальца. При этом важно помнить одно правило: на стыке фронтонной стены и кровельного покрытия должна быть гидроизоляция.

Если на крыше планируется установить ливнесток, то на нижнюю часть свеса, ближе к карнизу, нужно закрепить вспомогательный каркас. На нем будут располагаться крюки желоба.

• Выполнение свеса осуществляется параллельно со стропильной конструкцией. Брусья стропил устанавливаются как в пределах стен дома, так и за пределами фронтона двухскатной крыши. Стропильная нога, расположенная с краю, является своеобразным фундаментом для основания кровли (обрешетки или сплошного настила). При этом от того, каким будет ее вынос, зависит и глубина свеса. Для опоры внешних стропил обычно устанавливаются несущие элементы крыши. Они выносятся за пределы стен. Как правило – это надежный мауэрлат, опорный или промежуточный брус конька. Готовая конструкция по такой схеме достаточно прочная. В частности, она позволяет устроить большой вынос свеса на крышах с тяжелым кровельным покрытием. Например, керамической и бетонной черепицей, натуральным шифером и т.д.

•

Что учитывать при выборе

Когда рассматривается подшивка фронтонов крыши, нужно учитывать, что чем больше его ширина, тем более надёжную защиту стены он обеспечивает. Максимальные размеры фронтонов можно увидеть в домах шале и фахверк – эти стили зарождались в местностях с достаточно суровыми климатическими условиями, и удлиненные фронтоны делались для защиты стен и фундамента от влаги.

Вариации оформления фронтонов

Помимо обычных треугольных фронтонов двускатных кровель можно повстречать много других систем: полувальмы обыкновенные и двойные, голландские кровли и их производные.

Правое крыло строения имеет обыкновенный фронтон двускатной кровли. Левое — полувальмовый

Все комбинированные кровли имеют фронтонные свесы.

Фронтон древнего дома в Эрфурте (в самом центре) поднят над уровнем крыши. Здание кажется довольно высоким, чем есть в действительности

Подшивка фронтонных свесов — дело в общем простое, но требующее конкретных аккуратности и плотницких навыков. При устройстве подшивки нужно предусматривать вентиляцию пространства под кровлей.

Различные конструктивные решения

Для того, чтобы организовать фронтонный свес, на практике пользуются различными способами. Когда рассматривается подшивка фронтона крыши, варианты могут быть различными:

Часть обрешётки

Когда строят крышу, можно увидеть, насколько сложная у неё конструкция. Одной из её частей является обрешётка. Фронтонный свес при этом прикрепляют к краю. Для этого стропила должны быть немного длиннее, чем обычно. Увеличение длины обычно составляет от 30 до 50 см.

Такой способ удобен в тех случаях, когда кровельное покрытие является лёгким. Обычно такая ситуация складывается в тех случаях, когда применяются :

• европейский шифер;
• мягкая кровля;
• металлическая черепица.

В этом случае существует ограничение, которое накладывается на ширину такого свеса. Вынос крыши за фронтон не может превышать 50 см. Если сделать свес шире, то в результате его масса будет такова, что в результате могут погнуться стропила.

Минималистическое решение

Хотя фронтонный свес необходим для дома, тем не менее, существует класс построек, где он отсутствует.

В этом случае, как правило, фронтон и карниз крыши находятся на одной высоте. Такая конструкция, хотя и допустима, но является менее надёжной, чем в других случаях.

Свес параллелен стропилам

Хотя обычно фронтонный свес расположен в вертикальной плоскости, используется и такая конструкция, когда он расположен горизонтально, продолжаясь в плоскости крыши.

При этом край крыши выступает над фронтоном больше, чем обычно. При этом конструкция предусматривает, что такой свес прикреплён горизонтально к стропилам.

Данный способ применяется в тех случаях, когда речь идёт о том, что крыша имеет тяжёлую конструкцию. Такой вариант позволяет выдержать значительный вес.

Здесь имеются в виду такие виды крыш:

• с использованием бетонной черепицы;
• когда применяется керамическая черепица;
• покрытие из шифера.

Фронтонный свес

Существуют два основных варианта конструктивного решения фронтонного окончания крыши:

1. свес крыши аналогичный карнизному свесу с лобовыми досками и софитами,
2. открытый свес,

Первый и второй вариант осуществляется выносом за стену фронтона концов обрешетки или стропил. Которые впоследствии обшиваются погонажным или листовым материалом либо оставляются открытыми. Техническая реализация такого свеса заключается в том, что в первом варианте фронтонный свес крыши образуется выпуском за стену только концов обрешетки (рис. 107), а во втором варианте за фронтон выносится часть конструкции крыши — продлеваются мауэрлат и прогоны, на которые опираются стропила, несущие обрешетку и кровлю.

Рис. 107. Фронтонный свес образуемый обрешеткой

Фронтонный свес подшивается снизу софитами или оставляется открытым. Независимо от того будет свес зашит или оставлен открытым его торец должен быть прикрыт ветровой доской. На карнизном свесе эта доска называлась карнизной, а на фронтонном она называется лобовой или причелиной. Если в кровельном покрытии есть доборные элементы прикрывающие торцевой свес кровли причелина может не устанавливаться. Назначение этого элемента — прикрыть кровельный свес от ветра, чтобы он не поднял кровлю.

На рисунке 108 показан фронтонный свес, образуемый выпуском за стену мауэрлата и прогонов. При устройстве больших свесов крыш производится усиление консольных свесов путем удваивания высоты балок или укрепления их металлическими профильными балками.

Рис. 108. Фронтонный свес, образуемый прогонами и мауэрлатом

Альтернативный фронтонный свес крыши при котором не требуются консольные выпуски прогонов и мауэрлатов либо концов обрешетки называется «фронтонной лестницей». Она может быть изготовлена на месте: на крыше или на земле, либо поставлена заводом изготовителем стропильных ферм, если таковые будут использованы для строительства.

Стропильная фронтонная лестница прикрепляется гвоздями к последней стропильной паре или стропильной ферме, а затем вокруг «перекладин» продолжается кладка стены фронтона. Древесина перекладин должна быть обработана антисептиками и антипиренами, и обвернута рулонной гидроизоляцией. Свес «х» не должен превышать 600 мм, и не должен превышать «y» (рис. 109). Тогда консоль «лестницы», нависающая над фронтоном не будет передавать на крышу нагрузки на подъем.

Рис. 109. Фронтонный свес, образуемый «фронтонной лестницей»

Используемые материалы

Далее рассказывается, как может быть устроен горизонтальный фронтонный свес:

Вагонка

Для этих целей иногда используют вагонку. Этот вариант считается одним из самых удобных. Перед тем, как ее устанавливать, нужно провести обработку. Здесь не обязательно должна применяться отделочная шпунтовая доска.

Вместо неё можно использовать сосновые или еловые доски. К стене вдоль края стропил прибивают брус. К нему снизу прикрепляют доску. И только после этого прикрепляют вагонку. Считается, что между досками должно быть расстояние в 2 см. Кроме того, рекомендуется вместо каждой третей планки нужно ставить вентиляционное отверстие. Указанные меры нужны для того, чтобы обеспечить вентиляцию для крыши.

Профнастил

Можно также использовать фронтонный свес крыши из профнастила. Поскольку он сделан из металла, при монтаже необходимо учитывать, что от температуры он может менять свои размеры. Поэтому прикреплять полоски нужно, предусматривая небольшой зазор между ними.

Прикреплять профнастил рекомендуется с помощью саморезов. Использовать для этой цели гвозди не рекомендуется.

Пустые ПВХ панели

Такой свес будет легко повреждаться, однако, данный вариант является наиболее дешёвым. Проведение установки аналогично тому. Как устанавливается свес из вагонки.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.

Листы стали

Толщина листов обычно составляет от 0,6 мм до 10 мм. Сталь должна быть оцинкована для того, чтобы защитить металл от ржавчины. Также могут использоваться листы из других материалов: меди или алюминия. При их монтаже происходят действия, аналогичные ранее рассмотренным.

Поскольку в процессе работы потребуется разрезать листы оцинкованной стали, нужно учитывать, что края от появления ржавчины не защищены. Чтобы это исправить, в этом месте нужно их покрасить.

Не рекомендуется использовать листы, имеющие длину свыше 5 м. Это связано с тем, что иначе они будут провисать.

Стеновой сайдинг

Этот вариант выгодно использовать в тех случаях, когда дом был им обшит. Если тот же самый материал использовать для фронтонного свеса, то это будет выглядеть стильно.

Использование металлических софитов

Этот вариант считается надёжным и долговечным.

Делают его из оцинкованного железа, меди или алюминия. Он не только является достаточно качественным, но и красиво смотрится.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

1. Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
2. Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
3. Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Видео об устройстве и обшивке фронтонов

Ролик с примером сборки каркасного фронтона:

Обшивка фронтонной стенки профнастилом:

Как облицевать торцы скатной крыши сайдингом:

Как оказалось, устройство фронтонных стенок не совсем уж простое дело. Для грамотного сооружения их требуется соблюдение технологических правил, с которыми мы ознакомили вас в статье. Если придерживаться строительных предписаний, результат вложенных средств и усилий будет безупречно смотреться и долго служить.

Источник

Виды и особенности фронтонных свесов

По конструктивным особенностям и в зависимости от материала кровли различают несколько видов фронтонных свесов:

Пример устройства фронтонного свеса.

1. Классический архитектурный западноевропейский вариант, когда эта часть кровли отсутствует совсем, а фронтон поднимается выше кровли. Помогает создать впечатление массивности и парадности основного фронтона. Фронтонная стена защищается сверху кровельным материалом, также особое внимание при такой конструкции фронтона необходимо уделить гидроизоляции стыка стены и кровли.
2. Самый простой и дешевый вариант, когда свес формируется досками либо брусками обрешетки. Стропильная система при этом варианте не выходит за пределы фронтонных стен, обрешетка по краю закрепляется ветровой доской снизу либо сверху, в зависимости от применяемого кровельного материала. Этот вариант подходит при использовании легких кровельных материалов: металлочерепица, профлист, шифер, мягкая кровля. При этом максимальный размер выступающей части кровли не более 0,5 м.
3. Формирование кровли с помощью выносных стропил. При применении такой конструкции возможно выполнить свес с любой глубиной, им часто пользуются при проектировании открытых беседок или веранд, когда необходимо сделать одну общую с домом крышу. Опорой для выносных стропил служат брусья мауэрлата, вынесенные за пределы стен, и удлиненный коньковый брус. Для придания прочности всей конструкции стропила дополнительно закрепляют с помощью ригелей и промежуточных брусьев. Подобная конструкция может выдержать вес тяжелых кровельных материалов: керамической, полимерпесчаной или бетонной черепицы, натурального шифера.

Фронтонный свес соединяется по углам с карнизным свесом, который формируется за счет выпущенных за пределы стен стропильных ног. Стропила обрезаются параллельно стене и закрываются лобовой доской, которая служит для защиты торцов стропил и для крепления водосточного желоба.

Элементы подшивки фронтона.

Фронтонные и карнизные свесы формируют короба, которые необходимо подшить для придания крыше более эстетичного и законченного вида и обеспечения защиты кровельной конструкции от внешних воздействий.

Монтаж обрешетки на разную поверхность стен

Конечно же, от материала стены зависит многое, и есть достаточно “капризные” материалы для обшивки фронтона дома.

Так, к бревенчатым и брусовым деревянным стенам каркас для обшивки фронтона крепят саморезами длиной 100-150 мм, а вынос регулируют при помощи антисептированной древесины или специальной подкладки из пластика.

Для стен из пеноблоков подойдут специальные дюбели, которыми крепятся оцинкованные кронштейны. При отделке фронтона частного дома их нередко изготавливают своими руками — из перфорированной полосы с толщиной металла не менее 1,5 мм.

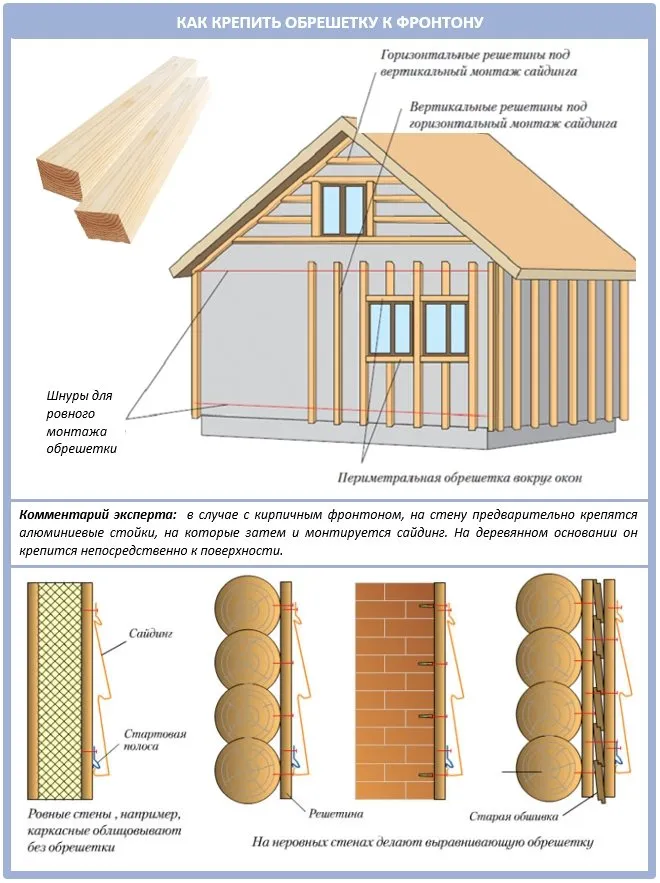

Теперь переходим к монтажу обрешетки, которая поможет правильно обшить фронтон дома и избежать в последствии проблем с отделкой.

Изготовление каркаса из деревянных брусков

В качестве материала для обрешетки подойдут деревянные бруски влажностью не более 40% и сечением 25х50, 25х75, 40х50 или 50х50 мм. Обратите внимание: древесину с сучками и другими дефектами лучше не использовать, чтобы потом обрешетку не повело. Дополнительно пропитайте бруски огне- и биозащитным средством.

Если речь идет о доме из сруба, который еще не дал усадку, прямо в стойках дополнительно сделайте продольные пропилы по 10 см. И через них нужно будет зафиксировать стойки к стене.

В самой обрешетке есть горизонтальные и вертикальные элементы. Первым делом закрепляют стойки с шагом 30-60 см. Чем чаще — тем лучше материалы для фронтона будут противостоять ветру. Поэтому данный параметр нужно вычислять исходя из конкретной ветровой нагрузки местности, хотя в целом расход стоек небольшой и никогда не помешает перестраховаться.

Следующим шагом фиксируют нижнюю обвязку для монтажа стартовой полосы. Последними крепят горизонтальные рейки над дверными и оконными проемами, чтобы установить отливы, откосные планки и пороговую доску.

Всю сетку теперь важно тщательно выровнять, даже 1-2 см отклонения от плоскости станет причиной неровной обшивки. И поверьте, это будет заметно. Для этой цели можете использовать лазерный нивелир, но учитывайте, что линию в светлую погоду будет видно плохо. Поэтому прежде, чем обшить фронтоны дома, задействуйте маяки — специальные горизонтальные шнурки, которые необходимо натянуть от угла к углу с шагом около метра:

Сооружение обрешетки из оцинкованных профилей

Также нередко обрешетку для материалов, которыми можно закрыть фронтон дома, делают из П-образных оцинкованных профилей. Они ровные, идеально прямые и со временем не “гуляют”. Казалось бы, зачем тогда вообще использовать деревянные бруски? Дело в том, что у металлического крепления есть очевидный минус — при длине более 3 метров их приходится стыковать, а это уже добавляет работы. Плюс обойдутся металлические профили в 2-3 раза дороже деревянных.

Монтаж выбранного материала на обрешетку

Теперь давайте рассмотрим, чем отделать фронтон крыши, какие материалы сегодня наиболее популярны и как их правильно подбирать под имеющийся экстерьер дома — фасад и крышу.

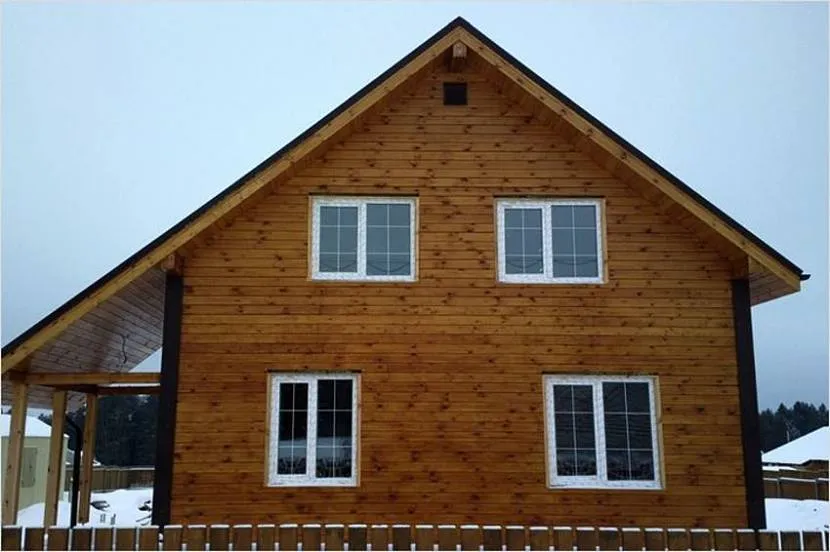

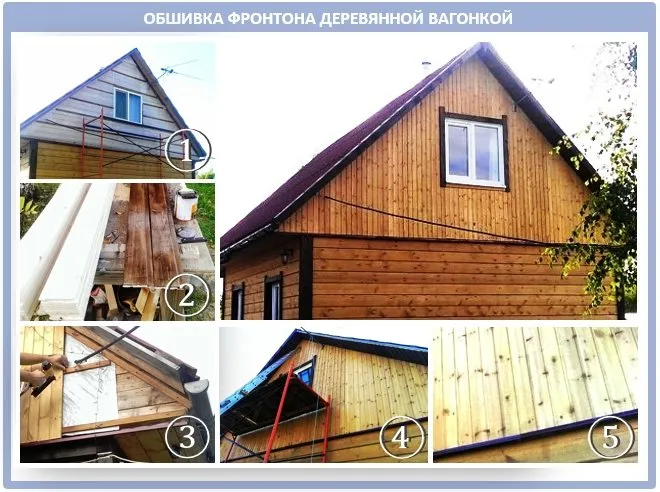

Деревянные доски и вагонка: фиксация гвоздями

Начнем с того, что можно обшить фронтон крыши самыми простыми деревянными брусьями. Правда, это будет не совсем эстетично. Куда лучше деревянная вагонка, со специальными пазами для соединения. Но она нуждается в специальной обработке от влаги, чтобы без деформации выдерживать дождь и перепады температур. Именно из-за естественной способности древесины изменять свою геометрию ввиду усыхания или намокания все детали размещают со специальным зазором в 4 мм:

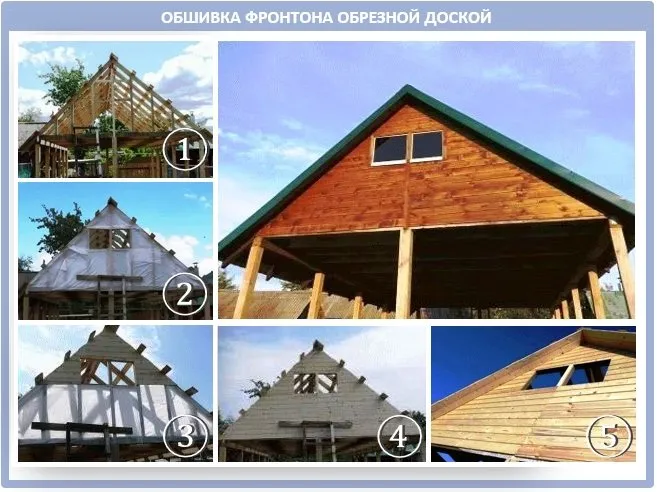

То же касается и обрезной доски, которую для фронтона берут толщиной до 2,2 см, а затем покрывают лаком или окрашивают. Еще как вариант подходит влагостойкая фанера, которую нужно закрепить через каждый метр и покрасить:

Профнастил: правильное направление

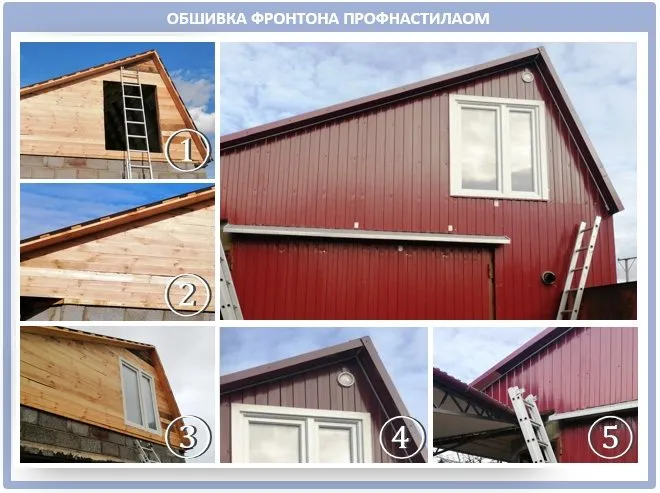

В применении профнастила для фронтона есть свои плюсы и минусы. И главный недостаток состоит в том, что при дожде вода легко собирается на стыках между листами и льется вниз потоком. В случае некачественного монтажа влага может попадать внутрь. Это особенно плохо при обшивке фронтонов кирпичного дома, для которого постоянная сырость на кладке приводит к постепенному разрушению цемента в швах. Но происходит это лишь в случае вертикальной установки профлиста, при горизонтальном вода стекает более равномерно.

Можно профнастил также зашить “елочкой”, что всегда выглядит эффектно. Но такая технология наиболее трудоемка и расчет не самый простой. Наиболее популярен пока только вертикальный вариант:

Кстати, профнастил лучше всего подходит для обшивки фронтонов в местностях с сильным ветром. Он долговечный, не горюч, удобен в монтаже. А большой выбор цветов полимерного покрытия позволяет подобрать его под любой стиль дома.

При монтаже такой обшивки важно лишь правильно обустроить вентиляцию, иначе придется иметь дело с конденсатом.

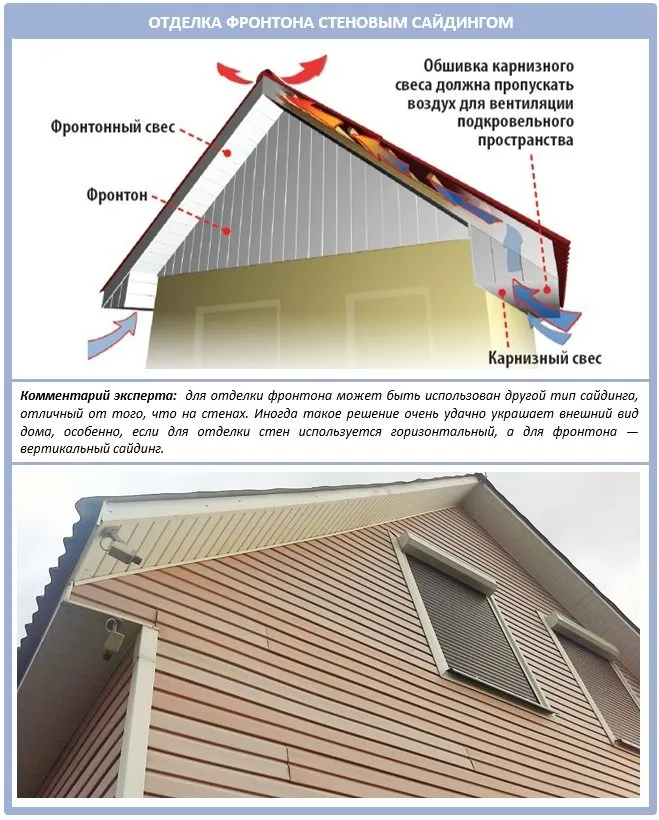

Стеновой сайдинг: точная подгонка

Еще один материал для оформления фронтона — стальной или виниловый сайдинг. При этом отметим, что сайдинг — как раз наиболее оптимальный вариант для решения нашей задачи. Он выглядит более аккуратным, его проще подобрать под фасад дома и заказать панели по нужным размерам, без необходимости подрезки. А для подшивки кровельного свеса используйте сайдинг софит со специальными отверстиями для вентиляции.

Давайте рассмотрим более подробно, как обшить фронтон дома снаружи сайдингом, а наши фотоиллюстрации помогут вам разобраться в этом процессе:

• Шаг 1. Первым делом нужно определиться, будете ли вы крепить сайдинг вертикально или горизонтально. Или даже елочкой — и такое практикуется. В любом случае бруски или стальной профиль нужно фиксировать с шагом 40-50 см перпендикулярно будущей обшивке, и при этом не забывать о проемах для окон.
• Шаг 2. Если под обшивку предполагалось утепление, для этой цели лучше использовать минеральную вату и гидроизоляционную пленку сверху.
• Шаг 3. Далее фиксируют водоотлив, причем строго горизонтально. На него — стартовую рейку, расположение которой проверяют при помощи уровня.
• Шаг 4. Переходим к непосредственному монтажу сайдинга. Его фиксируют саморезами, вставляя каждую панель в последующую.
• Шаг 5. Все панели закрепляют оцинкованными саморезами длиной 16-20 мм. Для этого в них предусмотрены специальные овальные отверстия, но сами шурупы должны находиться посередине. Почему овальные, а не круглые, спросите вы? Это необходимо для того, чтобы все элементы обшивки при температурном расширении могли смещаться.
• Шаг 6. Теперь монтируют внутренние и внешние углы, ставят Н-профили и завершают работу установкой J-профилей.

В работе с сайдингом нужно тщательно следить за тем, чтобы панели находились под равномерным натяжением. В противном случае со временем возникнут перекосы.

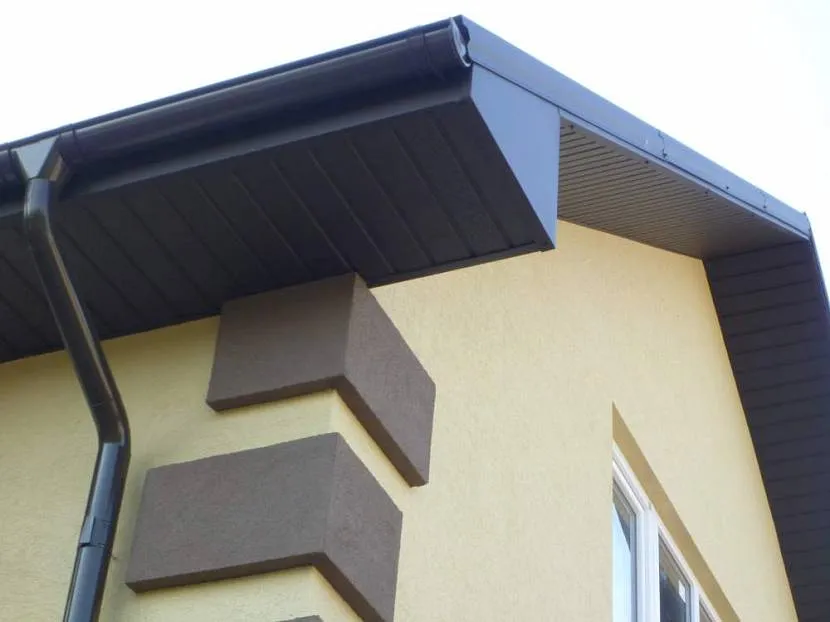

Карнизные свесы оформляют софитами. У них есть все преимущества сайдинга, но при этом они снабжены перфорацией для доступа воздуха. Для них устанавливают J-профиль. Далее софиты подрезают по ширине свеса, одну сторону нужно вставить в профиль, а вторую — закрепить к направляющей:

Мягкая кровля: творческий подход

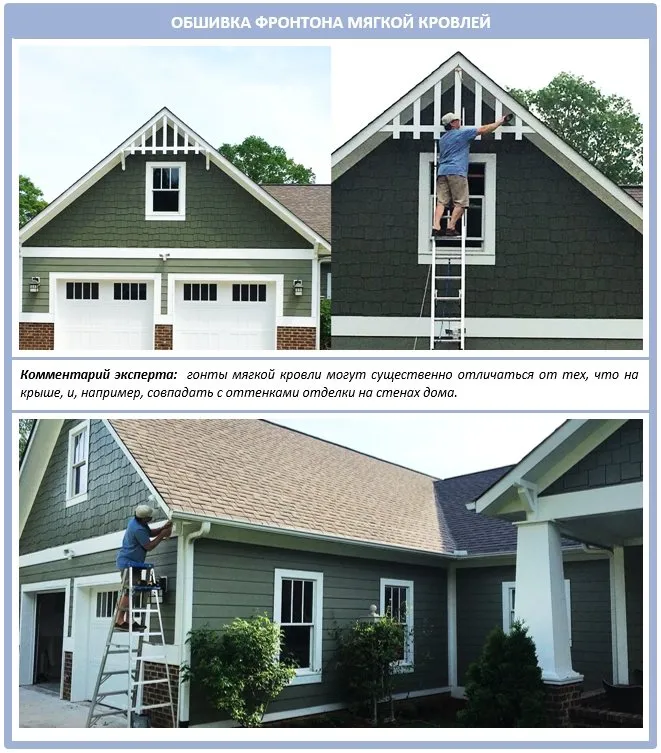

И, наконец, необычное решение — обшить фронтон мягкой кровлей. А именно — битумными гонтами такого же дизайна, как на кровле или же другого. Мягкие штучные материалы неплохо показывают себя и на вертикальных поверхностях:

Искусственный камень: с шиком

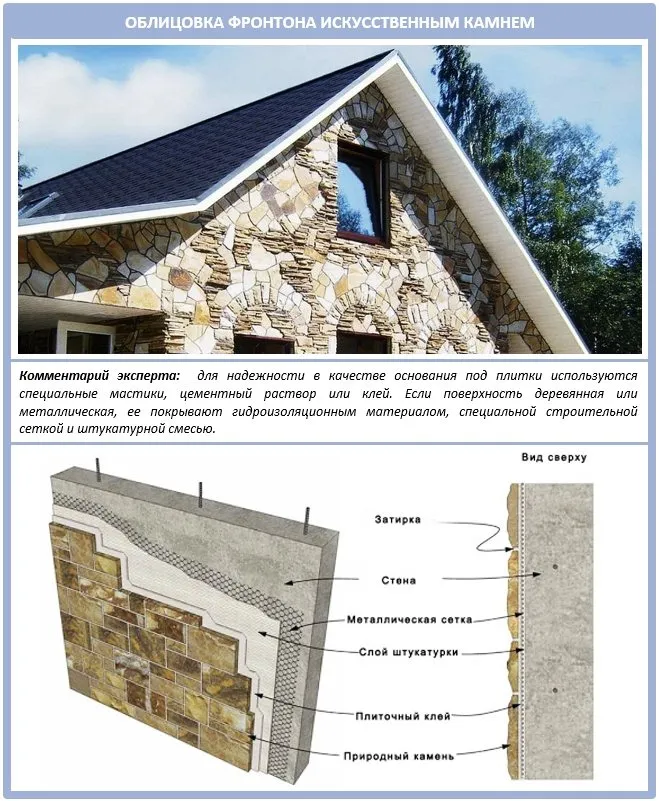

Еще один вариант отделки фронтона для крыши дома — искусственный декоративный камень. На самом деле это скорее плитка, а не камень, и в ее основе — белый или серый портландцемент, песок, наполнитель, краситель и пластификатор. В итоге путем сочетания разных элементов получается красивое и реалистичное покрытие, действительно напоминающее натуральный камень:

Его изготавливают путем вибролитья, заливая в пластиковую форму указанный состав. От формы зависит фактура и дизайн “камней”. А готовое и уже окрашенное изделие крепят к фронтону при помощи специальных держателей.

Надеемся, что наша статья была вам максимально полезной, и вы полностью разобрались в этом вопросе.

Чем украсить фронтон?

Фронтон можно украсить многими способами, включая:

1. Камень: каменные панели, мозаика, плитки или каменные блоки могут добавить текстуру и цвет к вашему фронтону.

2. Штукатурка: декоративные орнаменты, резьба, рельефы или арочные элементы могут быть сделаны из штукатурки.

3. Дерево: деревянные панели, балконы или лестницы могут добавить естественный элемент к вашему фронтону.

4. Свет: подсветка, освещение или лампы могут подчеркнуть детали фронтона и создать интересные эффекты.

5. Растительность: цветы, клумбы, клетки для цветов или деревья могут добавить жизнь и естественный акцент к вашему фронтону.

Выбор зависит от вашего стиля, бюджета и предпочтений, но существует множество вариантов для украшения ф

Одним из способов украшения фронтона является использование разнообразных материалов, таких как камень, мрамор, гранит, мозаика или керамическая плитка. Кроме того, можно использовать декоративные элементы, такие как резные фигуры, колонны или каминные мантеллы, чтобы усилить внешний вид фронтона. В зависимости от стиля и вкуса владельца, фронтон можно украсить в классическом или современном стиле.
