Как передавать показания электросчетчика: важные детали о передаче цифр за потребленную электроэнергию

Как считать показания электросчетчика

Как правильно снимать показания с разных типов электросчетчиков

Согласно законодательству нашей страны, требуется наличие у пользователя прибора учёта потребляемой электроэнергии в доме или квартире. Информация о расходе электроэнергии передается ежемесячно энергосбытовой компании, которая затем использует эту информацию для составления счетов. Если вас интересует вопрос о том, какие именно цифры необходимо передавать в отношении использованной электроэнергии, то это также важный аспект соблюдения правил и регуляций.

Снимать показания и передавать их в энергетическую организацию — обязанность абонента. В противном случае, ему грозят штрафы и пени. Рассмотрим подробнее инструкцию по снятию показаний с разного типа электросчетчиков.

Порядок снятия показаний счетчика электроэнергии

Счётчики электричества бывают нескольких типов:

• индукционные;
• электронные;
• однотарифные;
• мнготарифные.

Индукционный прибор однотарифный, не создаёт сложностей в снятии показаний. Суть его работы заключается в двух электромагнитах в конструкции, расположенных относительно друг друга под углом в 90⁰. В магнитном поле расположен диск из алюминия.

Электронные счётчики имеют ряд преимуществ в сравнении с индукционными, по этой причине они постепенно вытесняют последние:

• компактность;
• многотарифность;
• учитывается активная, реактивная мощность;
• высокий класс точности;
• доступно дистанционное снятие показаний и автоматическая отправка данных.

Принцип работы электросчётчика основан на микроконтроллере, измеряющем импульсы тока. Контроллер обеспечивает защиту аппарата от аварийных ситуаций. Импульс проходит сквозь датчики, затем выводится в микросхемы. Далее, преобразованная в киловатты информация высвечивается на экране.

Снятие показаний со счетчика индукционного типа

Учёт израсходованной энергии с данного аппарата довольно прост. Достаточно списать данные с индикатора, на котором отображено общее количество потреблённого электричества за всё время эксплуатации. Чтобы рассчитать сумму оплаты, из полученного числа вычесть показания прошлого месяца и умножить на установленный энергосбытовой компанией тариф.

Полученные показания счётчика вписать в квитанцию. Периодически энергетическая компания осуществляет контроль за корректной работой аппарата, поэтому пользователь должен обеспечить сотрудникам доступ к нему.

Списывать следует только целые киловатты, десятые и сотые не нужны для подачи. Существуют модели счётчиков без указания долей.

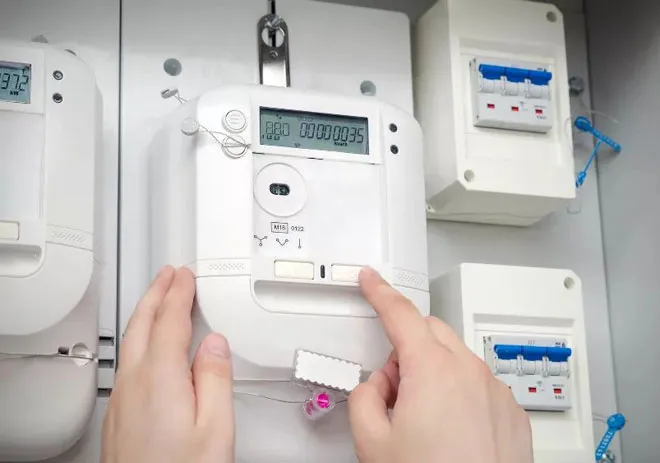

Снятие показаний со счетчика электронного типа

Внешняя панель электронных счётчиков может напугать и ввести в заблуждение. На самом деле, в снятии показаний с электросчётчиков нет ничего сложного. Существует несколько разновидностей подобных устройств учёта электроэнергии:

1. Однотарифный (Т1) — учитывает использованное электричество вне зависимости от времени суток, согласно единой тарификации;
2. Двухтарифный — сутки делятся на две фазы: ночную (Т2) и дневную (Т1), рассчитывающиеся по разным тарифам. Ночью использование энергии значительно дешевле.
3. Трёхтарифный — помимо ночной (Т2) и дневной фаз (Т1), существует пиковая (Т3). В этот период электроэнергия рассчитывается по завышенному тарифу по причине максимального использования электроэнергии.

Чтобы снять показания со счётчика электронного типа, нужно списать информацию по каждой фазе, в зависимости от типа устройства. Для этого нажмите на панели прибора кнопку «Ввод». Жмите её до тех пор, пока на дисплее не отобразятся данные Т1 и перепишите их в блокнот. Нажмите кнопку ещё раз, перепишите показания Т2, и так далее в зависимости от количества тарифов на счётчике.

Чтобы рассчитать общую стоимость за электричество, нужно умножить каждое списанное показание на тарифы: день, ночь, пик. Полученные значения сложить между собой. Общая сумма и будет оплатой за электричество за прошедший месяц.

Чтобы снять показания с нового счетчика электроэнергии, нужно заглянуть акт, выданный пользователю при установке устройства. В нём записаны данные, снятые с аппарата после монтажа при введении его в эксплуатацию. Когда придёт время передавать информацию об использованной электроэнергии, достаточно списать цифры с дисплея. Для расчёта суммы оплаты нужно вычесть из выписанных показаний данные из акта и умножить на действующий тариф.

Какие есть тарифные зоны (T1,T2,T3)

В многотарифных приборах учёта потреблённого электричества на дисплее отображаются данные Т, которые означают свою фазу в сутках.

Обозначения в двухтарифных счётчиках:

• Т1 — дневной тариф с 7 утра до 23 часов вечера.
• Т2 — ночной, с 23 вечера до 7 утра.
• В трёхтарифных аппаратах классификация обозначений несколько иная:
• Т1 —дневная фаза, оплачивается по стандартному тарифу.
• Т2 — ночная, тарификация снижена до 70%.

Т3 — пиковая зона, когда стоимость киловатта электричества значительно завышена. Длится с 7 до 10 утра и с 20 до 23 часов вечера.

Сколько цифр писать при отправке показаний счетчика электроэнергии в Мосэнеросбыт

Некоторые пользователи путаются при снятии показаний счетчика электроэнергии и задаются вопросом сколько цифр вводить. В зависимости от прибора учёта на дисплее отображается 4-7 цифр. Цифры слева означают доли киловатт, которые не учитываются при расчёте оплаты за электричество. Не нужно учитывать и нули, расположенные впереди слева.

Существуют модели устройств, не имеющие сотых и десятых на экране. В случае сомнений правильности снятия показаний, рекомендуется обратиться за консультацией в энергосбытовую организацию.

Правильность переданных данных со счётчика энергии гарантирует правильное начисление оплаты и отсутствие риска переплаты на электричество.

Как правильно снимать показания счетчиков электроэнергии?

Согласно принятой мировой практике, потребители электроэнергии должны устанавливать приборы, учитывающие ее расход, и производить оплату в соответствии их показаний. В РФ, это требование закреплено на законодательном уровне. Снимать показания и производить расчет оплаты на их основе входит в круг обязанностей потребителя (владельца прибора). Но если с индукционными счетчиками электроэнергии проблем, как правило, не было, то с появлением электронных устройств у многих потребителей со снятием показаний возникают вопросы. Ответы на них можно найти в данной публикации.

Индукционные приборы учета

Этот процесс для приборов старого образца довольно прост, достаточно переписать информацию с механического индикатора, где цифры отображают общее количество потребления электроэнергии за все время эксплуатации прибора. После этого из полученного числа вычитаются показания за предыдущий период. Результатом умножается на текущий тариф.

Показания вносятся в квитанцию оплаты. Раз в полгода энергокомпании имеют право произвести контроль прибора учета, что обязывает потребителя обеспечить к нему доступ.

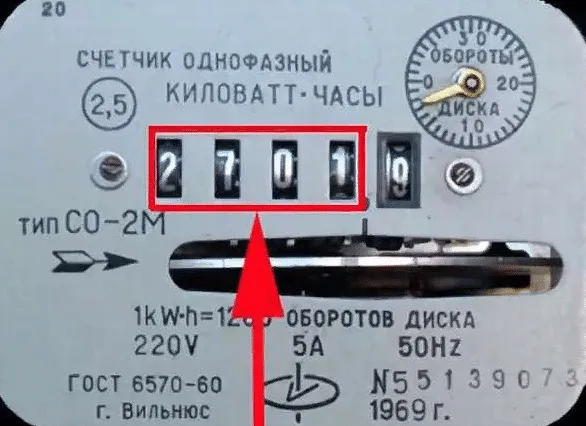

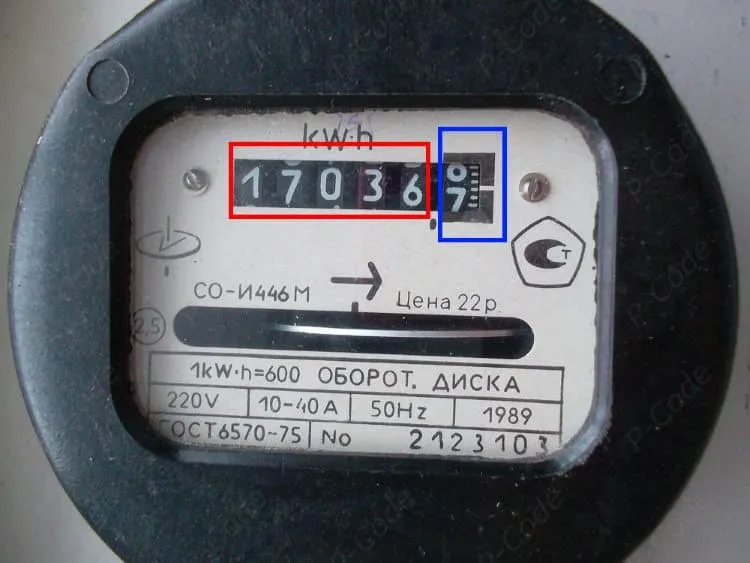

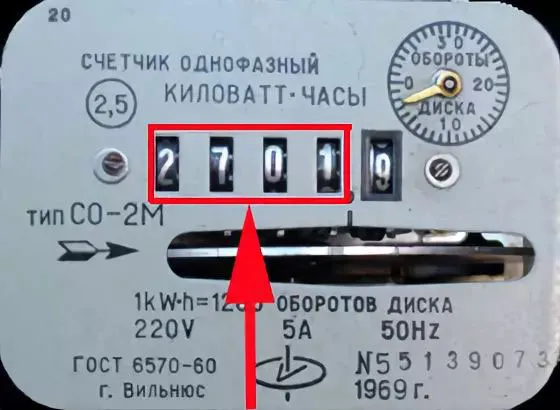

Показания индукционного счетчика с барабаном

На рисунке выше красным цветом отмечены сегменты механического индикатора, отображающие целое число, синим цветом – десятые доли киловатт-часов. Встречаются модели, без отображения дробной части. Ниже отображены параметры номинального тока, напряжения и частоты измерительного прибора. По скорости вращения барабана можно визуально оценить текущую мощность нагрузки.

Важно! Десятые доли в квитанцию не вносятся.

Индукционные приборы постепенно заменяются электронными, ввиду их несомненных преимуществ. Расскажем, в чем они заключаются.

Преимущества новых электронных приборов учета

Первый взгляд на лицевую панель электронного прибора может вызвать некоторое замешательство. Вместо привычного механического индикатора – цифровой дисплей, какие-то непонятные кнопки.

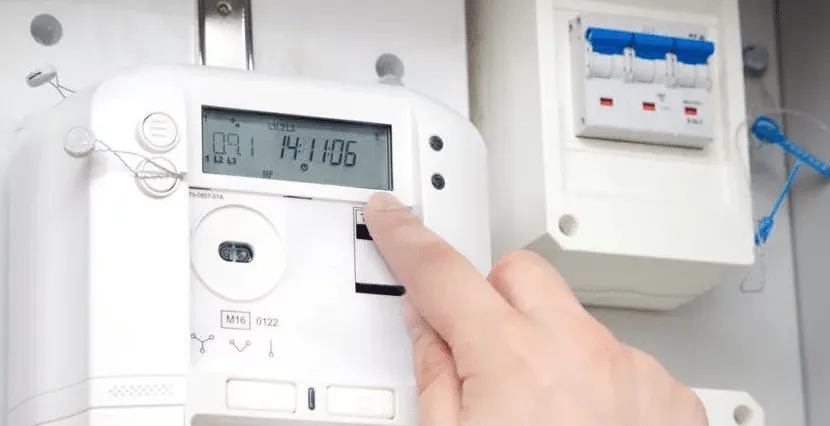

Лицевая панель электронного счетчика

На самом деле, ничего сложного нет, ниже мы подробно расскажем, как снимать показания с различных электронных моделей. Что касается их преимуществ, то к таковым следует отнести:

• Индикация текущей даты и времени.
• Сохранение в памяти прибора показаний за предыдущий месяц.
• Передача данных с показаниями в центр контроля энергетической компании, предоставляющей услуги.
• Возможности многорежимной тарификации.
• Датчиком тока может быть шунт, трансформатор тока или оба одновременно.

Последний пункт имеет смысл рассмотреть подробнее.

Что такое многотарифный режим и его назначение

Как известно, нагрузка на энергосистему неравномерна. Днем потребление электроэнергии в разы выше, чем ночью (если быть точным, пик приходится утро и вечер). С целью мотивации населения во многих странах, включая Россию, были введены многотарифные системы с учетом особенностей того или иного города (населенного пункта).

Наиболее распространена двухтарифная система (день-ночь), также встречается и ее трехтарифная модификация (пик-полупик-ночь). Переход на такие схемы учета позволяет существенно сократить расходы на оплату электроэнергии. В качестве примера приведем расценку различных временных зон для города Санкт-Петербург (для квартиры с газовой печкой).

Пример: таблица тарифов для С.-Петербурга.

Наименование тарифа	Стоимость (руб)
Единый	4,32
Двухзонный	день – T1 (7:00-23:00)	4,55
ночь – T2 (23:00-7:00)	2,62
Трехзонный	пик – T1 (7:00-10:00 и 17:00-21:00)	4,58
полупик — T2 (10:00-17:00 и 21:00-23:00)	4,32
ночь – T3 (23:00-7:00)	2,62

Как видите, разница в цене между ночным и дневным тарифом отличается чуть меньше, чем в два раза. Даже если только включать стиральную машину, когда будет действовать ночной тариф, можно существенно сэкономить.

Для перехода на двух или трех тарифную систему необходимо установить электронный прибор учета электроэнергии, конструкция которого позволяет вести подобный отсчет. Что касается индукционных модификаций, то у них нет такой функциональной возможности.

Как снять показания счетчика электроэнергии день-ночь?

Ввиду большого ассортимента электронных моделей дать единый алгоритм действий не представляется возможным. Подробная инструкция приводится в техдокументации, которой комплектуется каждое устройство. Далее в статье мы подробно распишем процесс для наиболее распространенных моделей, а пока расскажем об общем принципе расчетов по двухтарифной системе.

Все электронные счетчики имеют встроенные часы, что позволяет производить учет расхода электроэнергии для различных временных зон. В двухтарифных моделях их две — Т1 (день) и Т2 (ночь), время их действия было приведено в таблице выше. Для каждого периода ведется отдельный подсчет. При этом устройство хранит в памяти показания предыдущего отчетного периода, что довольно удобно для расчета. Проще всего объяснит процесс на примере.

Допустим, 20 октября нам необходимо снять показания, на текущую дату они следующие:

• Для тарифа Т1 – 2052,95 кВт*ч.
• Т2 – 1024,16.
• Всего – 3077,11.

Переписываем эти данные в квитанцию и вызываем информацию по предыдущему отчетному периоду (20 сентября), допустим, у нас отображается:

Считаем разницу, после чего записываем результат:

Заносим эти данные в квитанцию. Далее вычисляем оплату путем умножения на их стоимость в соответствии с текущими тарифами. Например, согласно информации в приведенной выше таблице, для С.-Петербурга эти расчеты будут следующими:

Т1 — 160,14 х 4,55 = 728,67 руб.

Т2 – 98,06 х 2,62 = 256,92 руб.

Всего – 728,67 + 256,92 = 985,59 руб.

Как снимать показания с многотарифного счетчика

Процедура практически такая же, как с двухзонным прибором учета. Разница заключается в том, снимаются три показателя – Т1 (пик),Т2 (полупик) и Т3 (ночь). Время действия тарифов было приведено в таблице выше. Общий принцип действий при расчете оплаты, такой же как для двухтарифных модификаций.

Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234

У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.

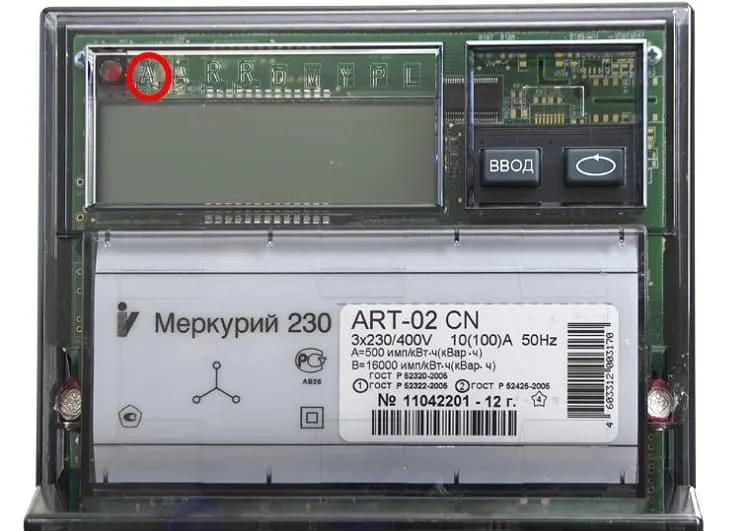

Лицевая панель трехфазного счетчика Меркурий 230

Процедура снятия показаний осуществляется следующим образом:

1. Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
2. После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
3. Отображение информации производится в следующем формате:

• Наименование тарифа (Т1-Т3).
• Собственно, показания (число с двумя знаками после запятой).

Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК.

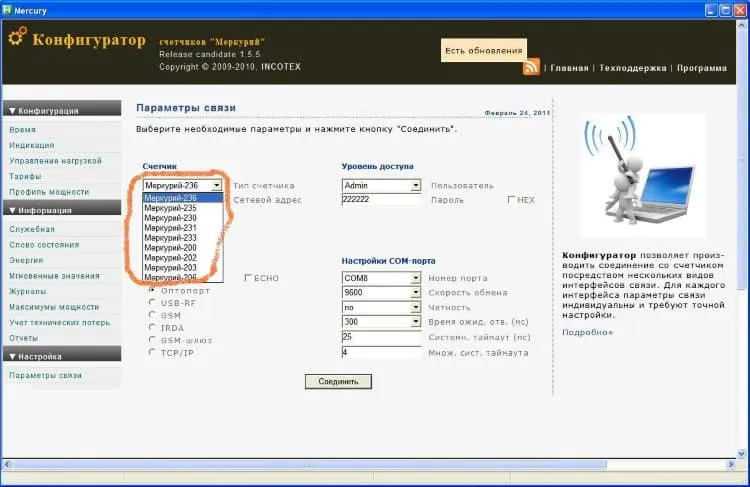

Универсальный конфигуратор для линейки счетчиков Меркурий

Как снять показания счетчика электроэнергии Энергомера СЕ 101, СЕ 102, ЦЭ6803В?

У электронных устройств моделей Энергомера процедура получения показаний довольно проста и не требует никаких нажатий управляющих клавиш, собственно на некоторых модификациях они вообще отсутствуют.

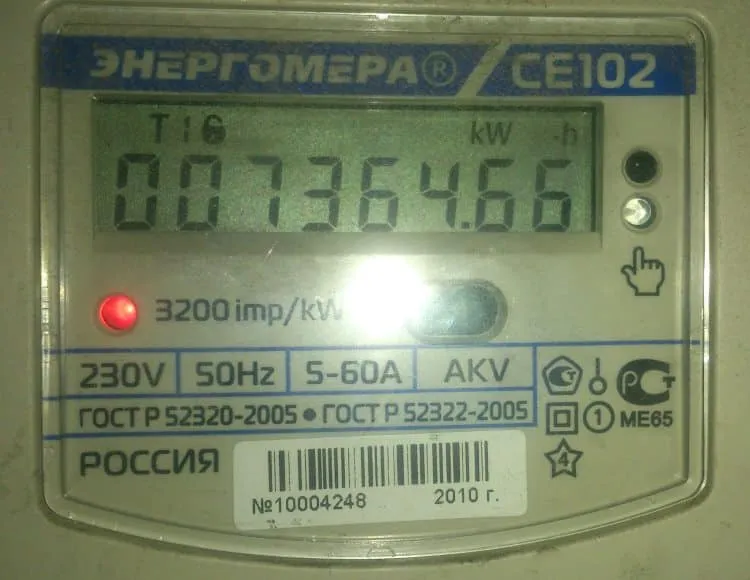

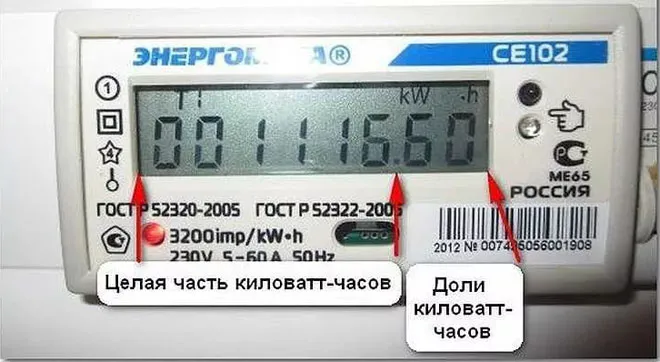

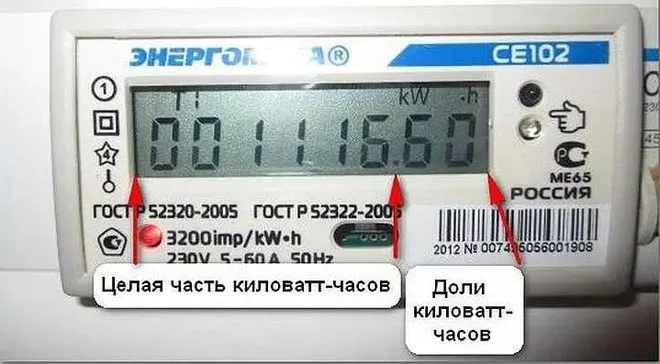

Лицевая панель счетчика СЕ 102

Каждые 10-15 секунд на табло циклически отображаются данные временных зон от Т1-Т2 или Т1-Т3 (в зависимости от модификации прибора) и их суммарное значение. При этом в верхней части экрана отображается наименование тарифа (Т1-Т3 и Т – общей суммы) и, собственно, показания в виде числа с двумя знаками после запятой.

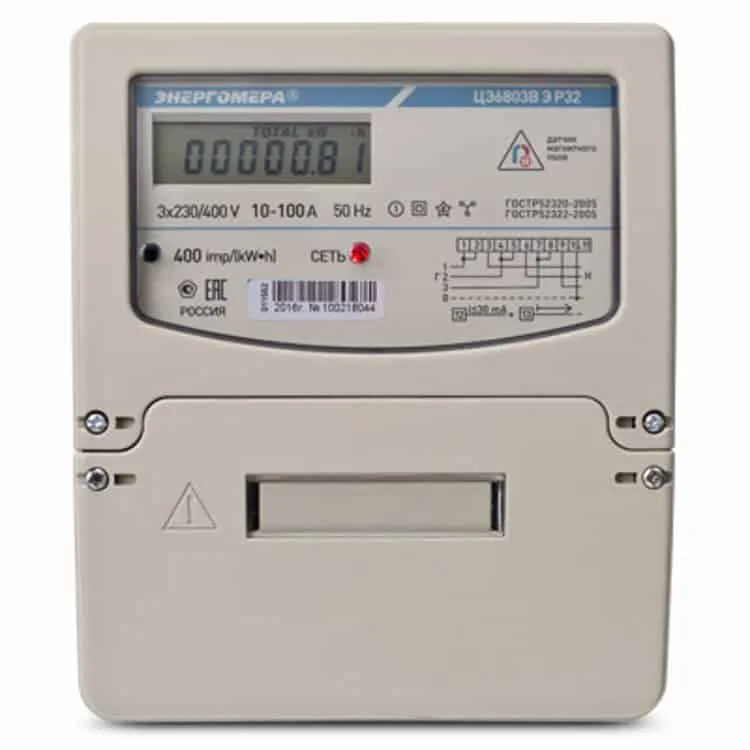

Лицевая панель счетчика ЦЭ6803В тип корпуса P32 (под din-рейку)

Возможность просмотра показаний за прошлый период не предусмотрена.

Как снимать показания со счетчика электроэнергии Микрон?

Данная процедура также не отличается сложностью. При помощи кнопки (на рис. 7 она отмечена красным) выбирается соответствующий режим отображения информации.

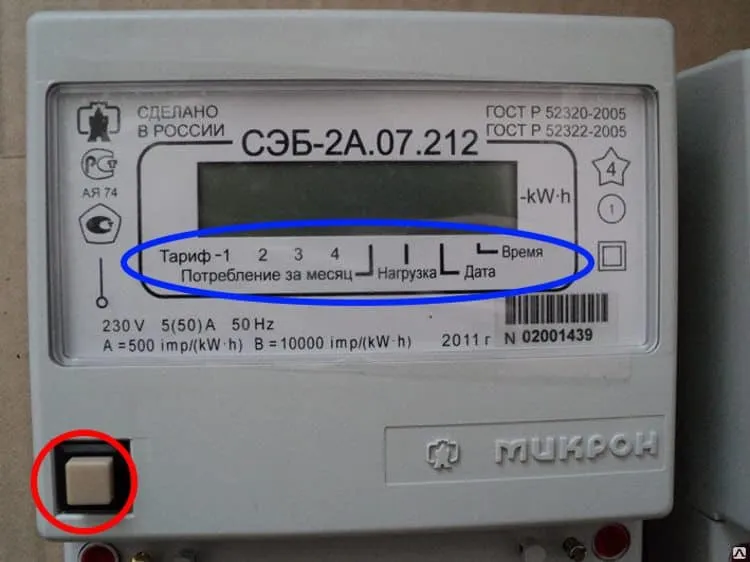

Счетчик Микрон

На корпусе, ниже информационного табло нанесены названия режимов, над текущим из них на экране изображается «птичка». Чтобы правильно снять показания необходимо кнопкой установить режим Т1-Т3. Например, если отметка стоит над Т2, то отображенные данные будут соответствовать показателям выбранного тарифа.

Надеемся, что приведенная информация поможет тем, кто не знает, как снимать показания счетчиков.

Как правильно снять показания со счетчика электроэнергии?

Чтобы ресурсоснабжающая организация правильно начислила плату за потребленную электроэнергию в отчетный период, нужно корректно снять показания с прибора учета. Так как существует несколько типов счетчиков, к тому же производители предлагают разные модели, разобраться в порядке определения количества потребленной энергии непросто. Как же правильно снимать показания с различных электросчетчиков?

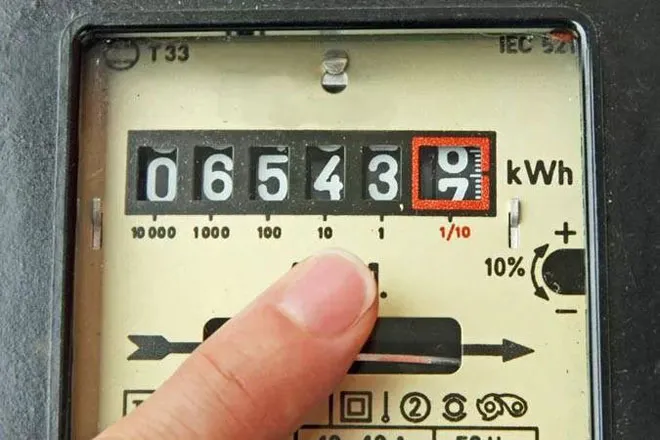

Снятие показаний с индукционных счетчиков

Прибор индукционного типа — электромеханический счетчик — это традиционный агрегат с вращающимся диском. Счетный механизм фиксирует количество оборотов диска и выводит данные в табло. Табло — это окошечко над диском, где показываются значения потребленной энергии в кВт час. Здесь важно не вписать лишнее значение, которое может увеличить расход энергоресурса на порядок. От этого напрямую зависит оплата по квитанции.

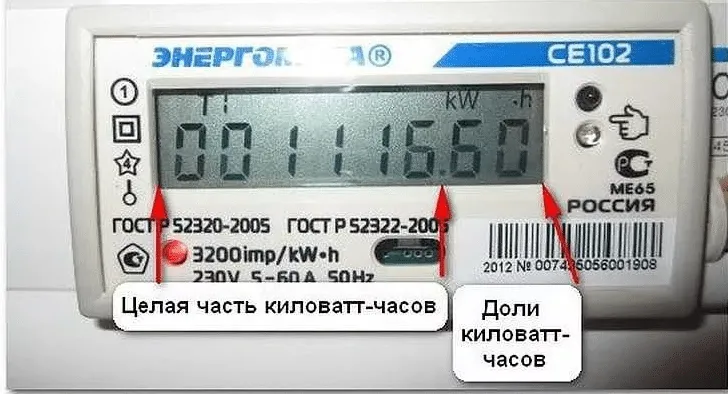

Какие цифры необходимо переписать в квитанцию

В зависимости от модели прибора учета, установленного в квартире, потребитель может видеть от 4 до 7 цифр. Одна, иногда две крайние справа цифры или находятся в отдельном окошечке, или обозначены цветной рамкой. Это доли киловатта. Так как расчет потребления электричества выполняется в целых киловаттах, при списывании показаний эти цифры не нужны. Их не переписывают. Не учитываются и нули, стоящие слева.

Есть счетчики, не показывающие доли киловатта, — числовое значение с такого прибора записывают полностью. Если не учесть хотя бы одну последнюю цифру, показания будут занижены в 10 раз, что обязательно вскроется во время очередной проверки. Придется доплатить не только недостающую сумму, но и пеню за несвоевременный платеж.

Внимание! Если есть сомнения в правильности ваших манипуляций, обратитесь в службу поддержки ресурсоснабжающей организации, сообщив модель вашего ПУ. Оператор распишет алгоритм действий.

Как снять показания с электронных счетчиков

Электронные приборы учета получили распространение в последние годы. Ими повсеместно заменяют счетчики, поверочный интервал которых закончился. Табло у таких устройств электронное, как на калькуляторе. Для удобства потребителей производители часто оформляют доли кВт более мелким шрифтом и обязательно отделяют точкой или запятой.

Правила снятия показаний такие же, как и с индукционных моделей — не учитываются две последние цифры, стоящие после запятой, и нули слева. Но есть и кардинальные отличия электронных счетчиков, потому что они способны посчитать количество расходуемой электроэнергии по времени суток — зонам. Это многотарифные приборы учета, и снятие показаний с них имеет свои особенности.

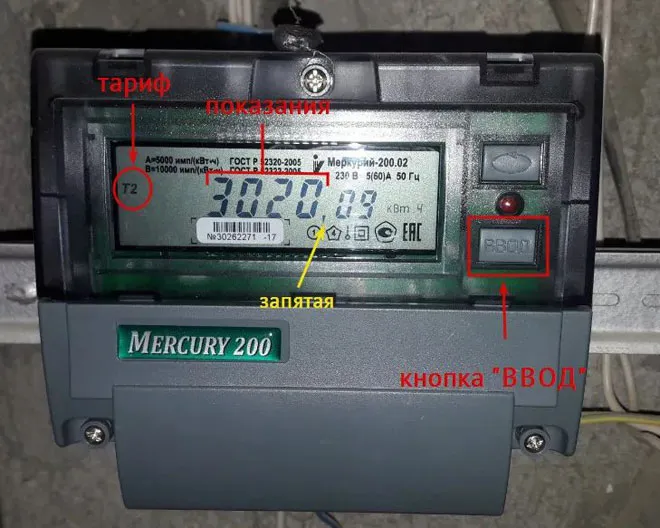

Многотарифный прибор учета «Меркурий 200»

В разное время суток ресурсоснабжающая компания устанавливает дифференциальные тарифы. Многотарифные приборы подсчитывают расход энергии в каждый период времени, определенный тарифной зоной. С таких счетчиков показания списывают по каждой зоне, пользуясь функциями устройства:

• в автоматическом режиме на экране в течение нескольких секунд загорается значение потребленной энергии в киловаттах в час по каждой зоне;
• в ручном режиме — нажимая кнопку «Ввод», потребитель сам перебирает показания по зонам. Переключение с тарифа на тариф происходит при каждом нажатии кнопки.

Сначала высвечивается время, потом дата, затем показания по каждому тарифу. Название тарифной зоны отображается на табло слева вверху. В зависимости от модели появляется от двух до четырех зон: Т1, Т2, Т3 или Т4. После перебора всех значений табло отображает общее потребление электроэнергии.

Внимание! Не забываем, что две правые цифры показывают доли киловатт-час. Их переписывать не нужно, как и в однотарифных счетчиках.

Счетчики, поставляемые АО «Электротехнические заводы «Энергомера»

Принцип получения данных с приборов, выпускаемых компанией «Энергомера», такой же, как и в случае с «Меркурием». Производитель предлагает двухтарифные аппараты «день — ночь» или многотарифные. В зависимости от модели, на лицевой панели присутствует две или три кнопки. Перелистывание значений выполняется кнопкой ПРСМ, что означает «просмотр». В остальном алгоритм снятия показаний такой же. Оплата считается по полным кВт•ч, поэтому цифры после точки не учитываются и, соответственно, не переписываются.

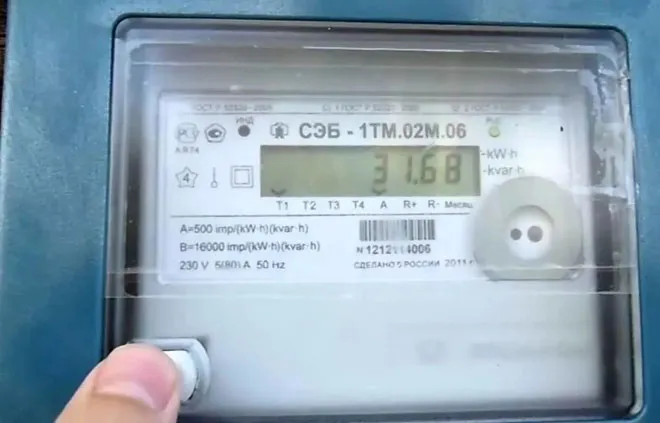

Счетчик электроэнергии «Микрон»

Нижегородское НПО им. Фрунзе поставляет на рынок многотарифные счетчики «Микрон». Для удобства потребителей разработчики снабдили прибор всего одной кнопкой переключения показаний и заранее обозначили на нижней границе экрана тарифные зоны от Т1 до Т4, а слева от них еще один символ — R+.

Показания будут загораться на индикаторе по каждой из зон по очереди. На номер зоны будет указывать галочка. Такая же галочка отобразиться над символом R+ — это значит, что уже можно переписать цифры. Чтобы увидеть следующее тарифное значение, нажимаем кнопку и ждем, пока снова появятся две галочки. «Меркурий» отображает значения в целых кВт в час и долях с двумя цифрами после точки. Зафиксировать необходимо только числа до точки.

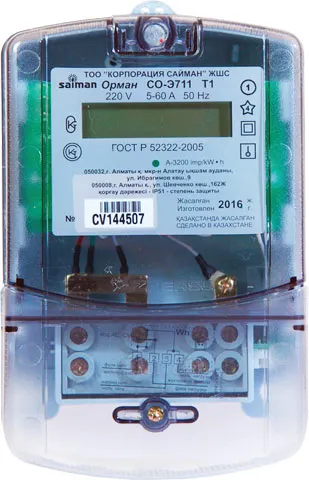

Счетчики Saiman

Еще один популярный ПУ разработало ТОО «Корпорация Сайман». Потребителям предлагается установить в квартирах простые устройства под маркой Saiman. Все показания расхода электроэнергии в этих счетчиках высвечиваются автоматически, и для перелистывания экранов не предусмотрено никаких кнопок. Дисплей отображает информацию в следующей последовательности:

• текущая дата гггг.мм.дд;
• время суток чч.мм.сс;
• номер прибора учета;
• передаточное число (imp/kW•h), для однофазных 1 600;
• показания расхода энергии:
  • только TOTAL, если ПУ однотарифный;
  • поочередно Т1, Т2, TOTAL (общая сумма), если ПУ типа день/ночь, или двухтарифный.

Записывается только целая часть числа, цифры после запятой приводятся информационно.

Для справки: передаточное число электронного счетчика — это сумма импульсов (вспышек) диода светового индикатора за 1 час, если мощность нагрузки на сеть равняется 1 кВт.

Приборы учета с передачей показаний в автоматическом режиме

Не пропустить очередную отправку показаний в ресурсоснабжающую компанию помогают счетчики, автоматически передающие значения по выделенному каналу на сервер поставщика электроэнергии. Такие ПУ выпускаются многими производителями и называются устройствами с дистанционным контролем.

Как и пользователи стандартных приборов, владельцы оборудования с автоматической передачей информации могут визуально отслеживать расход энергии. Все показания отображаются на дисплее, в том числе по тарифам день/ночь.

Как снимать показания с трехфазных счетчиков

Чтобы разобраться, как снимать показания с трехфазных электросчетчиков, нужно знать, какой прибор учета используется:

• старого типа с трансформаторами;
• электронный без трансформаторов, так называемый счетчик прямого включения.

Электронные просты в обращении: информация высвечивается на табло, так же как и в обычных однофазных устройствах. Аналогично снимаются и показания.

{SOURCE}

Как правильно снимать показания?

Для снятия показаний счетчиков электроэнергии или газа нужно выполнить следующие шаги:

1. Определить тип счетчика. В зависимости от типа счетчика, процесс снятия показаний может различаться. Убедитесь, что вы знаете, как правильно снимать показания счетчика.

2. Определить единицы измерения. Перед снятием показаний необходимо убедиться, что вы знаете единицы измерения, которые используются для вашего счетчика. Например, киловатты-часы для электросчетчика или кубические метры для газового счетчика.

3. Определить начальное показание. Начальное показание — это показание счетчика на предыдущий период. Оно необходимо для определения потребления за текущий период.

4. Определить конечное показание. Конечное показание — это показание счетчика на текущий период. Оно необходимо для определения потребления за текущий период.

5. Снять показания. Снять показания можно путем чтения цифр на дисплее счетчика. Убедитесь, что вы правильно записали все цифры.

6. Отправить показания. После снятия показаний необходимо отправить их по адресу, указанному в счете или на сайте компании-поставщика услуг.

7. Не забывайте снимать показания в соответствующий день, указанный в вашем договоре на поставку электроэнергии или газа.
