Правила Установки Электросчетчика в Частном Доме 2023 — Как осуществить подключение на даче

В ней не сложно разобраться.

Схемы подключения счетчиков

Общие правила подключения счетчиков

Перед началом процесса подключения счетчика следует внимательно изучить его паспорт. Особое внимание стоит уделить требованиям завода-изготовителя относительно места установки, метода крепления и условий эксплуатации электросчетчика. Например, индукционные счетчики предназначены для работы при температурах от -10 до +40 °C и, следовательно, не могут быть установлены в неотапливаемых помещениях зимой без устройств для их обогрева. В свою очередь, электронные счетчики, как правило, имеют больший диапазон рабочих температур и могут использоваться в неотапливаемых помещениях без дополнительных средств обогрева.

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

• На каждый дом/квартиру должен быть установлен только один электросчетчик однофазный или трехфазный (п. 7.1.59. ПУЭ) за исключением случаев подключения электроустановок различных тарифных групп (например установки электронагревательных установок большой мощности)
• Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры. (п. 7.1.64. ПУЭ)
• После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. (п. 7.1.65. ПУЭ)

1. Схема подключения однофазного счетчика

   Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

   Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

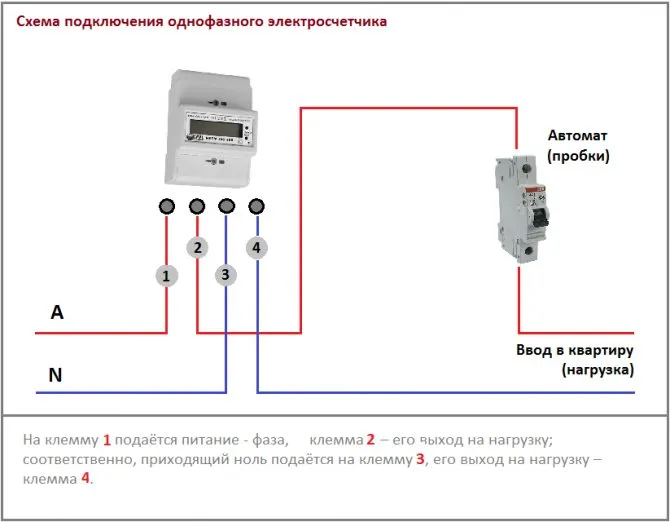

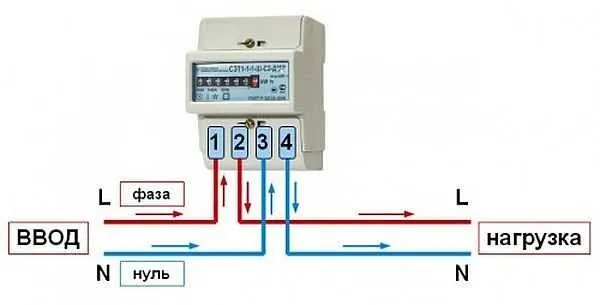

   Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

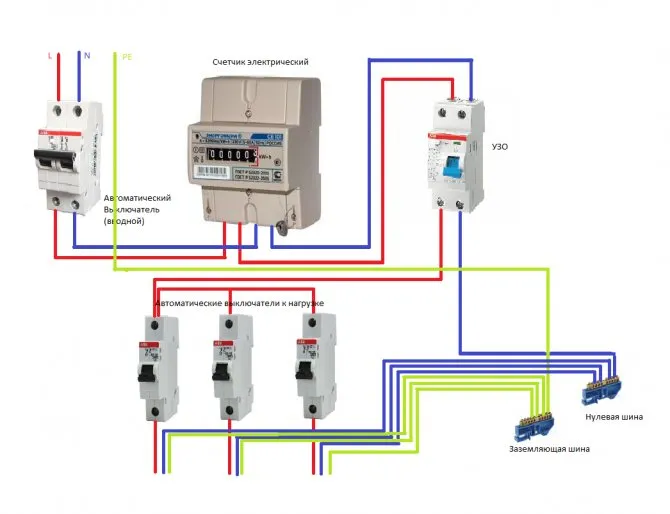

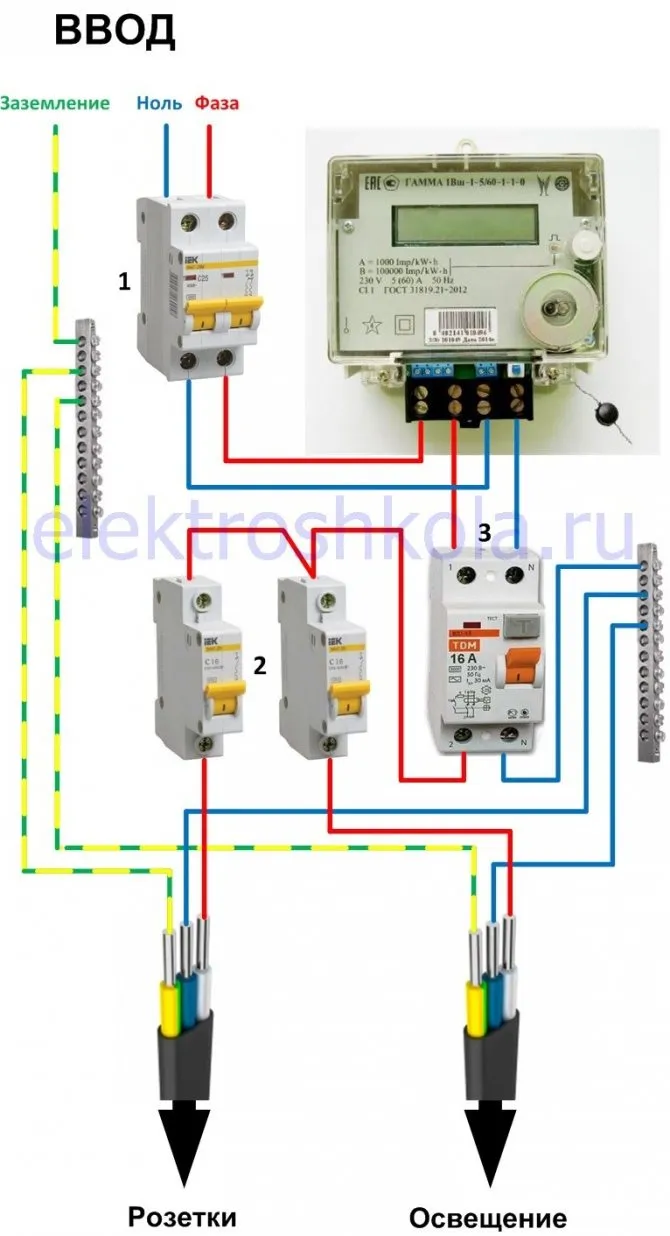

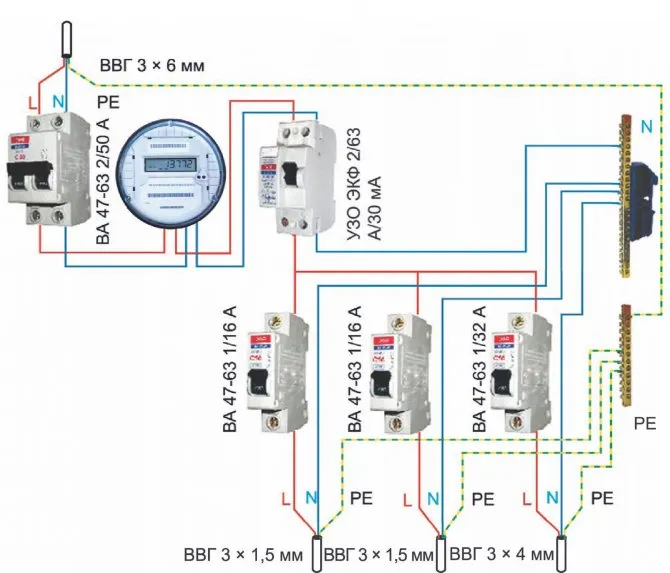

   С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):



   1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
   2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
   3. УЗО — для защиты от поражения электрическим током и пожаров.

   Схема подключения трехфазного счетчика

   Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

   Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

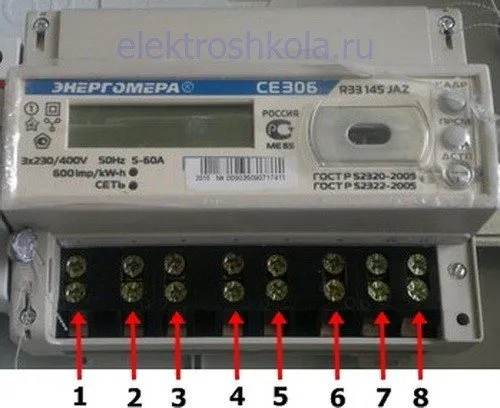

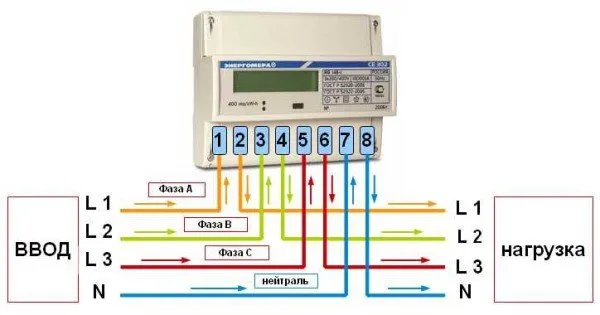

   Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

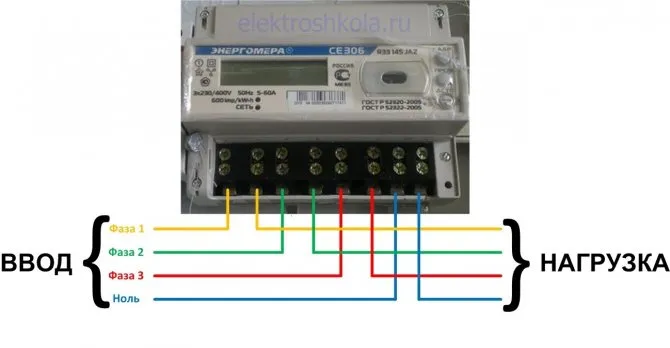

   Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:



   Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:

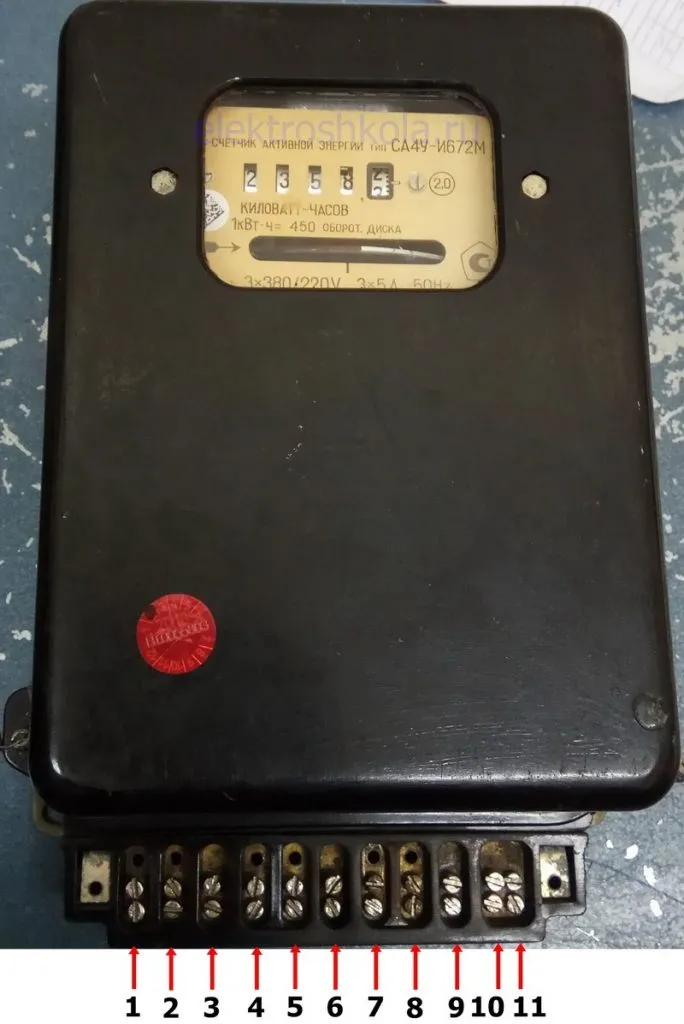

   Прямое подключение такого счетчика в цепь производится следующим образом:

   Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

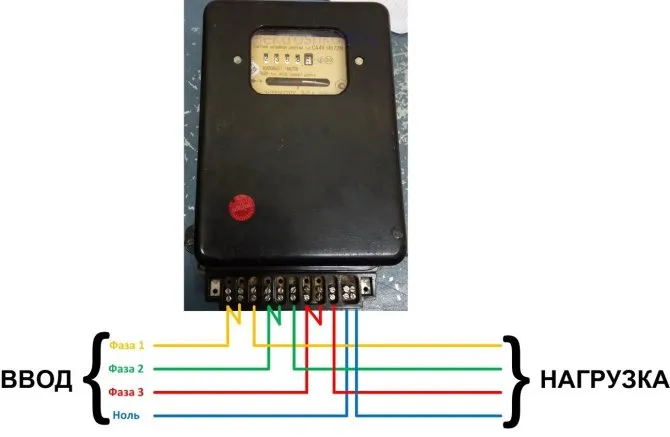

   Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

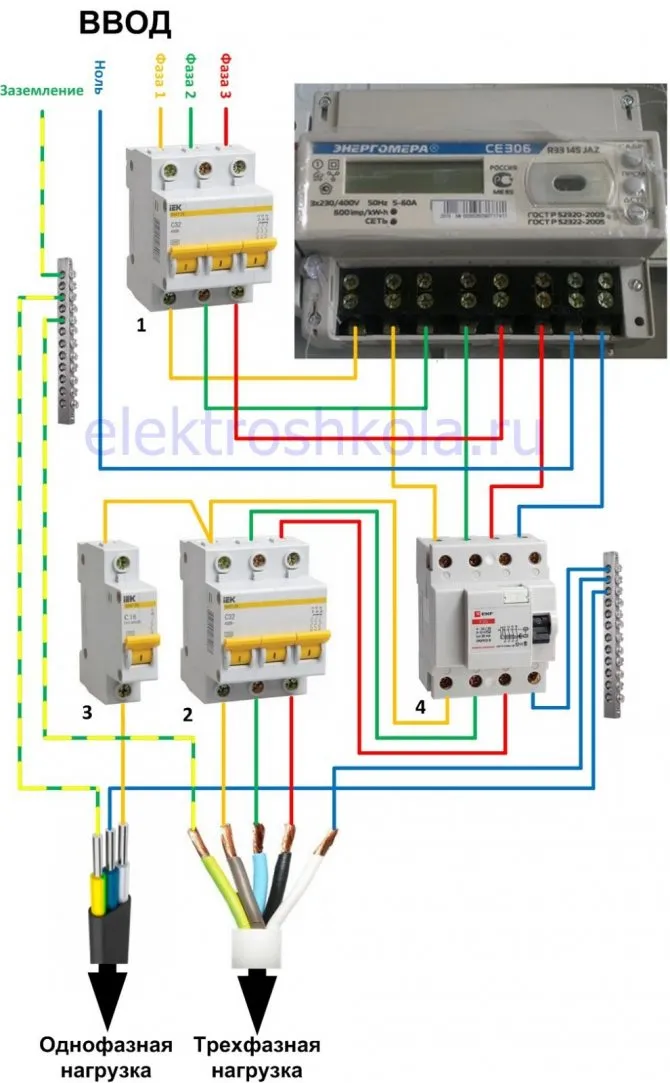

   С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:



2. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
3. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
4. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
5. УЗО — для защиты от поражения электрическим током и пожаров.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Монтаж однофазной модели

Правила установки трехфазного прибора учета

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

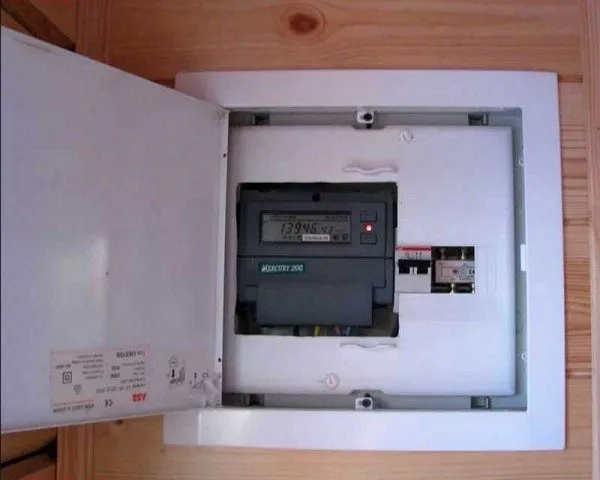

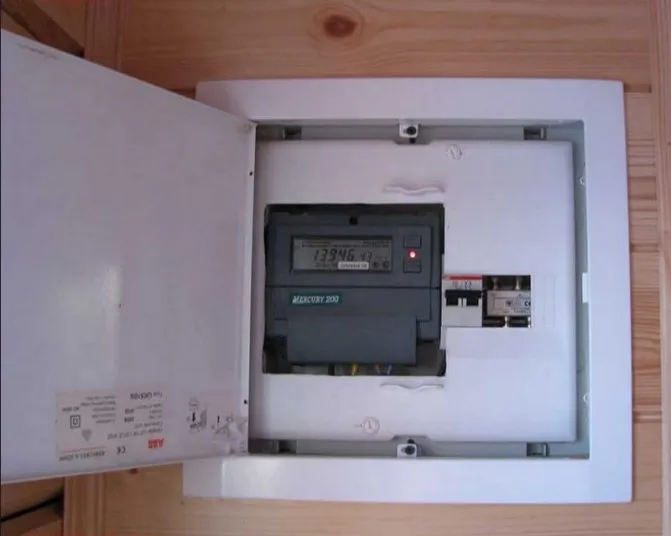

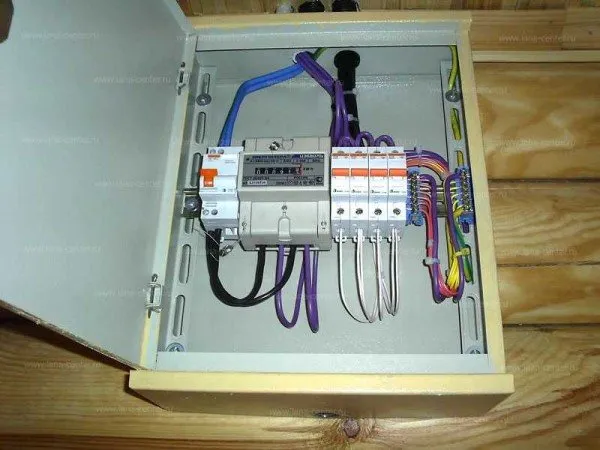

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

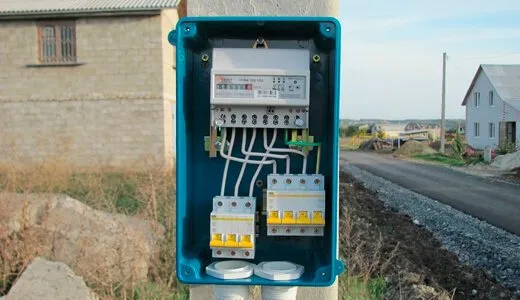

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

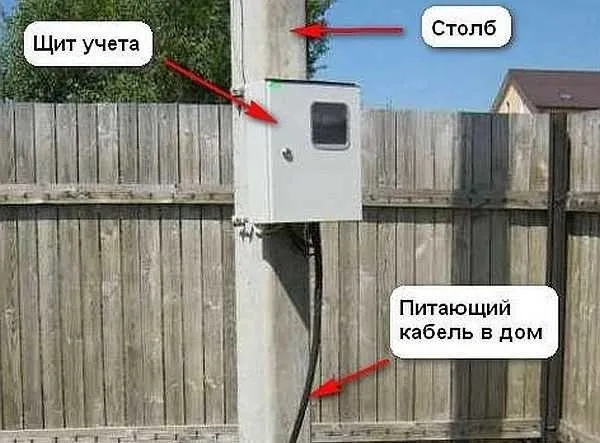

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

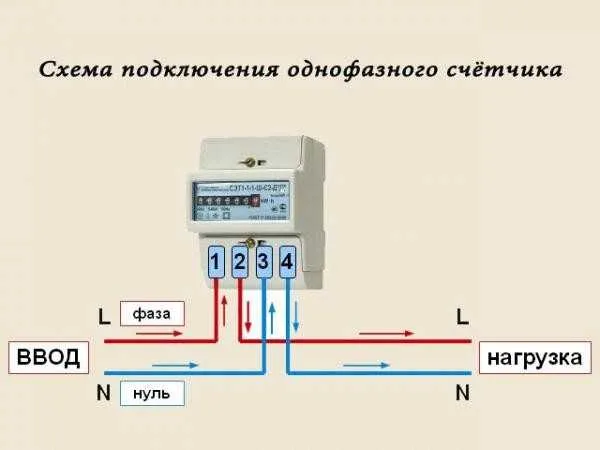

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

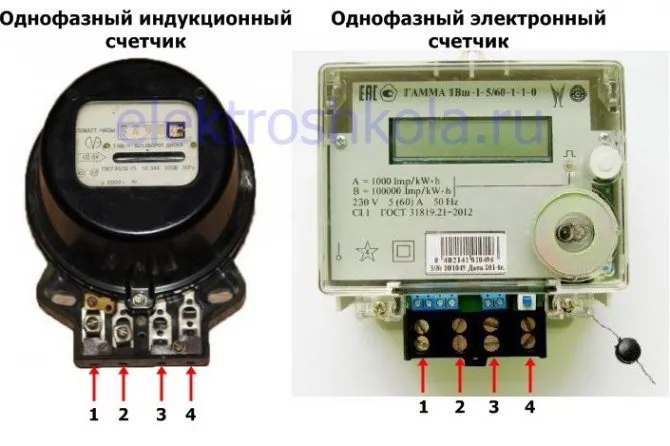

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

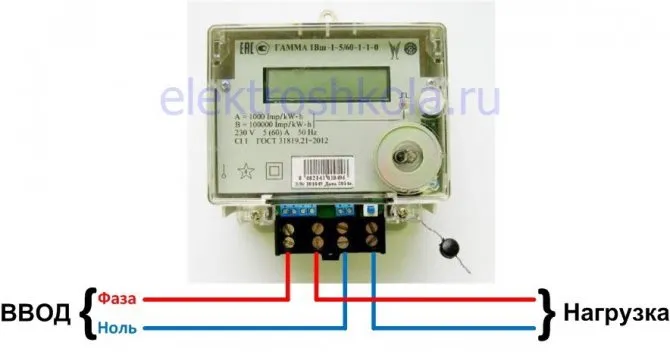

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

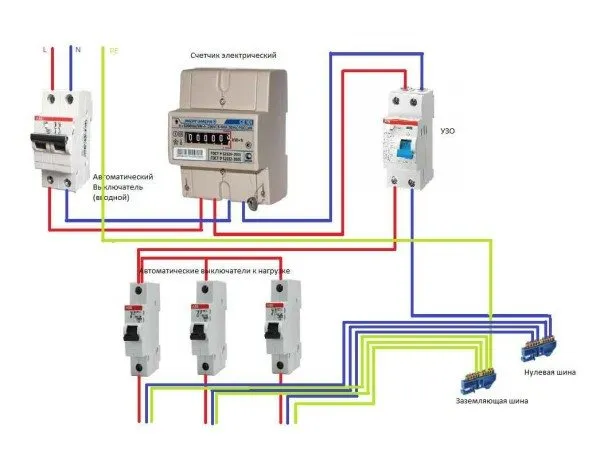

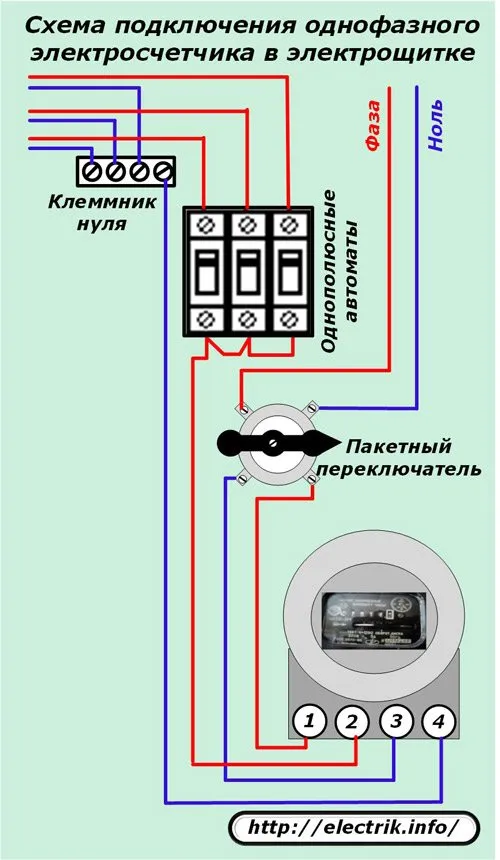

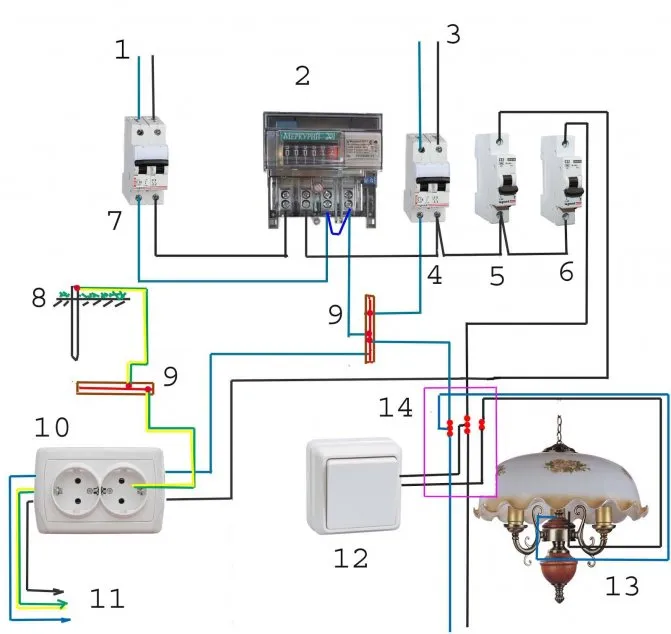

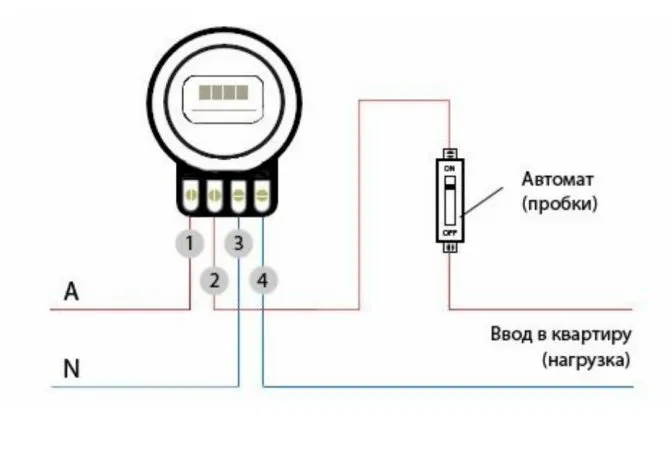

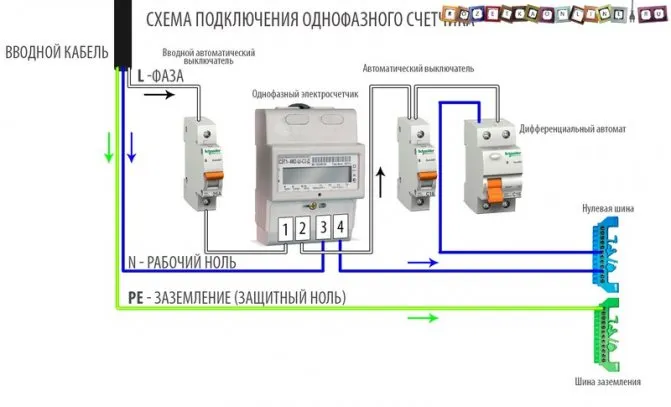

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

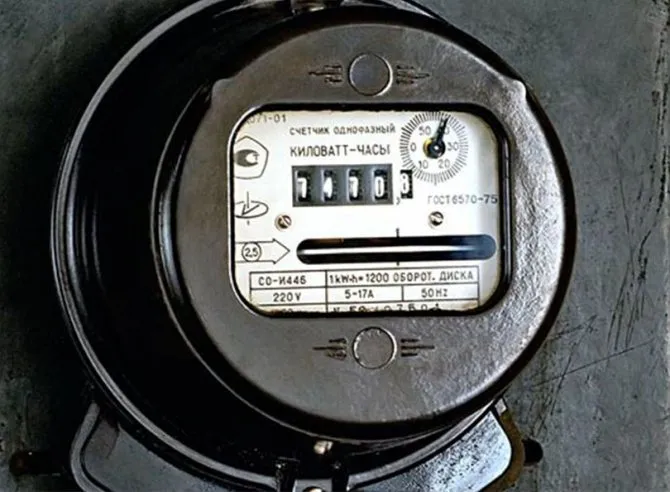

Индукционные (механические) электросчётчики

Представляют собой группу хорошо известных счётчиков электроэнергии, оснащённых вращающимся колесиком, которое установлено внутри корпуса электроприбора. Чем быстрее оно вращается тем больше увеличивается расход энергии. Для вывода информации о показаниях счётчика используются специальные барабаны с цифрами.

Конструктивно индукционные счётчики состоят из следующих элементов:

• Катушки напряжений, служащей для ограничения уровня переменного тока. Защищает электронное устройство от негативных воздействий помех, создаваемых сторонними источниками, а также образует магнитный поток соразмерный напряжению;
• Токовой катушки, создающей уровень переменного магнитного потока, соразмерного току;

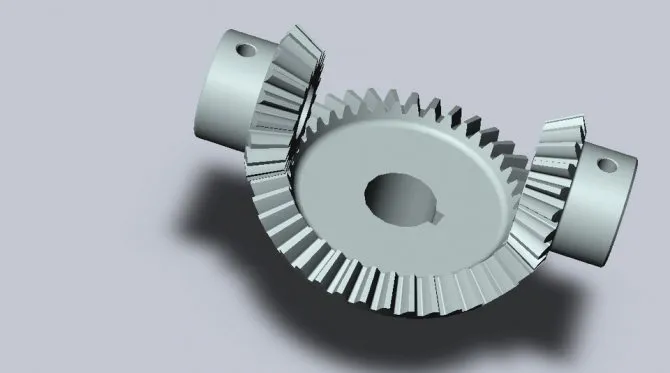

• Счётного механизма в виде червячной передачи;
• Алюминиевого диска;
• Постоянного магнита, создающего плавность хода диска.

Принцип работы индукционного энергомера

При подключении к сети катушки тока и напряжения создают магнитные потоки, которые проходят сквозь поверхность алюминиевого диска. Стоит отметить, что поток, создаваемый токовой катушкой, отличается от потока, который исходит от катушки напряжений своей U-образной формой за счёт чего пронизывает диск несколько раз. В результате воздействия потоков образуются силы электромеханического характера, приводящие в движение диск.

Затем осевая сторона диска вступает во взаимодействие со счётным механизмом, изготовленным по червячному (зубчато-винтовому) принципу передачи, которая обеспечивает передачу необходимых информационных сигналов на цифровые барабаны.

Со временем уровень мощности сигнала снижается и в этот момент начинает работать постоянный магнит торможения, выравнивающий частотные колебания вращения диска. Это происходит в результате взаимодействия с потоками вихревого типа. В процессе своей работы магнит создаёт электромеханическую силу, являющуюся обратной кручению диска, что способствует снижению скорости диска или полной его остановки.

Представители этой группы устройств контроля и учёта электроэнергии широко применялись во времена Советского Союза, однако, и сейчас в большинстве квартир установлены подобные аппараты. Такая популярность и востребованность определяется простой конструкцией и невысокой стоимостью приборов.

Преимущества и недостатки счётчиков индукционного типа

Преимущества:

• Высокая надёжность;
• Большой эксплуатационный срок (около 20 лет);
• Высокая стабильность работы (отсутствие зависимости от перепада напряжения в сети);
• Невысокая стоимость.

Недостатки:

• Низкий класс точности (в пределах от 2 до 2,5 единиц);
• Высокий уровень потребления тока для самообеспечения;
• Возрастание погрешности показаний при малой нагрузке;
• Невозможность одновременного учёта активного и реактивного типа электроэнергии;
• Однонаправленный энергетический учёт;
• Большие габариты.

В процессе сбора информации о работоспособности и анализа недостатков индукционных счётчиков инженерами-конструкторами (энергетиками) был разработан более совершенный и надёжный вид приборов учёта электроэнергии, который получил название электронный.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

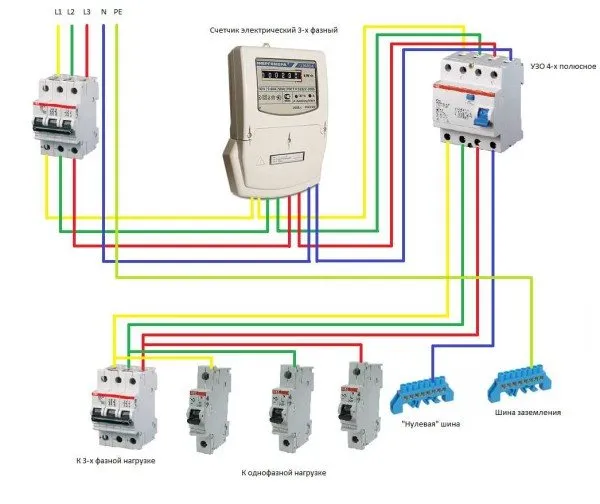

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Правила установки и замены электросчетчика: как подключить прибор в частном доме на улице

Перед тем как самим подключить электричество к частному дому, следует определить суммарную мощность объекта. Для этого нужно сложить мощность всех предполагаемых электроприборов, которые будут функционировать в доме (например, холодильники, микроволновые печи, стиральные машины, компьютеры и т. п.), и полученную цифру увеличить еще на четверть.

Перед тем, как провести электричество, на основании вычислений суммарной мощности нужно выбрать один из двух типов подключения к электросети — однофазное (220) и трехфазное (380). Для обычного одноэтажного дома с небольшой суммарной мощностью потребителей до 4-5 кВт подойдет однофазная сеть. Если в доме будет работать энергоемкое оборудование — отопительные котлы, компрессоры и т. п., то лучше сделать трехфазное подключение.

Что нужно для подключения электричества в своем доме?

Чтобы провести электричество в частном доме, необходимо заключить договор с РЭС (образец должен быть у обслуживающей сеть компании), на основании написанного вами заявления. В нем необходимо указать данные об объекте: место расположения, цель подключения, необходимую мощность и другие параметры. Следует также предоставить:

• документ, подтверждающий право собственности на объект;
• ситуационный план с указанием места расположения электроустановки и предполагаемой точки подсоединения;
• проект узла учета с расчетом номинала вводного автомата и тока установки ПЗР;
• план подключения силового кабеля от опоры до узла учета;
• проект заземления;
• расчет мощностных характеристик трансформатора, пропускной способности распределительного шкафа и сети (для трехфазной сети, пример можно попросить у обслуживающей компании).

Составление планов и проектные работы — это лицензионный вид деятельности, который требует участия специалистов, и своими силами выполнить подготовку документов не удастся. Вы можете обратиться в районный РЭС и попросить специалистов сделать все расчеты. На основании полученных документов в компании разработают проект подключения и выдадут перечень технических требований к объекту.

Указанные требования к объекту обязательны для выполнения в течение двух лет с момента составления плана подключения. Установка электросчетчика в частном жилом доме на улице выполняется после подвода электричества к частному дому с последующей опломбировкой. Обслуживающая компания выставит счет за установку, в который будет включена детальная схема подключения, стоимость счетчика и других измерительных приборов (при наличии), а также предоставит акты выполненных работ.

Далее заключается договор на поставку электричества. Все мероприятия выполняют только сотрудники обслуживающей компании. Самостоятельно проводить подключение участка к электричеству запрещается, и в случае выявления правонарушение карается серьезным штрафом.

Документы

Место расположения счетчика можно попытаться оговорить заранее, и если гарантировать доступ сотрудника в дом для осмотра и проверки прибора, то проблема будет решена. Если же нет, то без счетчика все равно не выйдет.

Для выполнения работы по монтажу достаточно средней электротехнической квалификации, можно пригласить электротехника самостоятельно, если услуги специалистов компании слишком дороги.

Если установка все же будет на улице, необходимо потребовать четкого разграничения ответственности, которое будет отражено в договоре.

Особенности подключения электроэнергии к частному дому

Установка счетчика электроэнергии в частном доме в последние несколько лет стала спорным моментом между обслуживающими организациями и абонентами. Камень преткновения — требование установки учетных приборов не внутри, а снаружи жилых помещений. РЭС мотивирует это тем, что так контролеры получают прямой доступ к счетчику для снятия показаний, а также проведения ремонтных и профилактических работ, мониторинга функционирования учетного прибора.

Но в то же время в этом требовании содержится противоречие, которое можно решить, ссылаясь на ПУЭ — правила устройства электроустановок. В них четко регламентируются и правила установки электросчетчика в частном доме. Основные пункты, которые нужно учитывать, выполняя монтаж измерительно-учетного прибора в доме, такие:

• подключаемый прибор должен быть доступным для обслуживания и проверки;
• счетчик должен быть защищен от атмосферной влаги;
• температура воздуха во время работы электроприбора в зимнее время не должна быть ниже нуля;
• прибор должен устанавливаться на вертикальной поверхности на высоте от 0,8 до 1,4 метров.

Установка электросчетчика в частном доме на опорных столбах и других наружных конструкциях без дополнительных защитных коробов является нарушением ПУЭ. Воздействие влаги, пыли, низких температур приводят к некорректной работе электроприбора и неверным показаниям расхода электричества.

Другая проблема наружной установки электросчетчика в частном секторе — доступность и уязвимость для третьих лиц: вандалов или недобросовестных соседей, которые могут легко подключиться к выделенной энергосети. Конечно, существуют и специальные антивандальные счетчики, но их стоимость в несколько раз выше, чем у стандартного «Меркурия» или другой модели для жилых объектов. Представители компании энергоснабжения не имеют права требовать от жильцов устанавливать дорогие модели счетчиков, тем самым решая свои проблемы за счет абонента. Чтобы провести электричество, вам будет предложено несколько вариантов приборов:

• однотарифный счетчик электроэнергии;
• многотарифный счетчик;
• многотарифный счетчик с возможностью удаленного снятия показаний.

Рационально установить многотарифный счетчик, если в дальнейшем при эксплуатации вы собираетесь использовать два тарифа (например, дневной и ночной). Если же электричеством вы будете пользоваться в основном в дневное время, то однотарифного электроприбора будет достаточно.

Но специалисты все же рекомендуют остановить свой выбор на многотарифном учетном приборе, т. к. в дальнейшем возможна смена тарифа, во время которой потребуется замена электросчетчика в частном доме. Ее вам придется оплачивать из своего кармана, поэтому даже если вы пока собираетесь пользоваться только одним тарифом, многотарифный счетчик не помешает. Разница в стоимости между ним и обычным прибором составляет всего 10-15%.

Где устанавливать

При установке счетчика снаружи следует соблюдать технические требования:

• обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
• также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.

Вопрос о том, законны ли требования о выносе приборов учета на улицу, является спорным. На самом деле никаких нормативных актов, регламентирующих расположение счетчика, не существует.

Компания по сбыту энергии мотивирует это тем, что должен быть легкий доступ к прибору с целью контроля. Однако в этом случае никто не мешает им установить в доме за свой счет современный электронный прибор с функцией удаленного контроля показаний и контролировать в свое удовольствие.

По крайней мере, эти требования идут в ущерб владельцам дома и создают им неудобства:

1. При размещении снаружи срок службы счетчика значительно сократится, так как этот прибор не предназначен для работы в экстремальных условиях, под дождем, в мороз, в жару. При низких температурах показания могут быть некорректными.
2. При установке на улице домовладельцу придется мириться с тем, что к его счетчику есть доступ не только для работников компании, но и для всех желающих.
3. Иногда для сохранности приборов их устанавливают на высоте в 3 метра, что, в какой-то степени, уберегает их от воров, однако сам домовладелец без лестницы не сможет увидеть свои показания.

На самом деле, заставляя граждан устанавливать счетчики на улице, их лишают права заботиться о сохранности своего имущества, предусмотренного Гражданским Кодексом РФ.

Энергокомпаниям это выгодно, так как нахождение приборов снаружи значительно облегчает им задачу осмотра и проверки приборов, а также снятия показаний потребления энергии.

Но это внешняя сторона проблемы, а оборотная – контролировать можно будет не только показания прибора, но и подключение к сети до счетчика. То есть, в конечном итоге, решить свои наболевшие проблемы за счет собственников жилья, причем в массовом масштабе.

Статью о порядке расчета нормативов потребления электроэнергии без счетчика читайте здесь.

Как лучше подключить счетчик электроэнергии?

Оптимальный вариант установки счетчиков электроэнергии — в сухом теплом месте: предбаннике частного дома, в летней кухне или садовом домике, защищенном от атмосферных осадков и низких температур. Но подобный способ подключения оправдывает себя в тех случаях, если потребитель не препятствует контролирующим органам снимать показания учетного прибора и производить другие действия, предусмотренные служебными полномочиями.

Если же доступ в жилое помещение сотрудникам службы энергосбыта затруднен, то лучше установить прибор на фасаде дома, чтобы контролеры имели доступ к нему для снятия показаний. Если при такой установке повышается риск повреждения электроприбора из-за действий вандалов и третьих лиц, то вы можете потребовать у обслуживающего предприятия типовой договор о разделении балансовой принадлежности.

Это позволит распределить границы финансовой ответственности между поставщиком электроэнергии и потребителем. В случае выполнения требований по установке снаружи, а не в доме, за повреждение электроприбора будет отвечать компания, тогда как первоначальную установку и стоимость счетчика оплачивает потребитель.

Если же для подключения электричества вы решите установить счетчик на фасаде здания, то для соблюдения правил ПУЭ необходимо оборудовать электроприбор дополнительными средствами защиты от атмосферных и температурных воздействий:

• бокс внешнего исполнения с антивандальными свойствами;
• внутренний бокс для монтажа электроприбора и подключения электричества к частному дому;
• специальные крепления, исключающие незаконный демонтаж, в том числе с помощью грубого силового и механического воздействия (например, спиливания болгаркой).

Таким способом вы найдете компромисс между требованиями обслуживающей организации к наружной установке счетчика электроэнергии и собственными финансовыми интересами. Установка защитных боксов и антивандальных креплений — более доступный вариант по сравнению приборами полупромышленного значения, обслуживание которых может обходиться до 50 тысяч рублей в месяц. Установка защитных ящиков для обычного счетчика будет стоить значительно дешевле — на уровне 4-5 тысяч рублей.

ПУЭ (Правила устройства электроустановок)

Владельцы электросчётчиков обязаны устанавливать свои приборы в местах, полностью доступных для проверки специалистами, а так же в местах без излишней влаги. Температура в любое время года в таких помещениях или открытых пространствах в любое время года должна не превышать 0 градусов.

Владелец устройства вправе устанавливать девайс в помещениях без отопления и в коридорах электростанций и подстанций, а так же шкафах, созданных специально для установки в них счётчиков электроэнергии. Однако следует предусмотреть утепление таких шкафчиков на время зимних похолоданий, чтобы температура внутри них не падала ниже 0 градусов, добиться этого можно с помощью подогрева воздуха изнутри лампами или подогревателями. Следует так же следить, чтобы температура не выходила за рамки +20 градусов.

Пункт 1.5.29

Устройство должно быть установлено в шкафах, на панелях, в предназначенных для онного щитках, в нишах или на достаточно жёстких стенах. Крепление электросчётчиков допустимо только на щитках, сделанных из дерева, пластмассы или металла.

Следует так же следить за высотой от пола до устанавливаемого счётчика электроэнергии (норма от 0,8 метров до 1,7 метров). Высота менее 0,8 метров разрешена в отдельных случаях, но не должна выходить за рамки 0,4 метров.

Какие электросчетчики ставят В квартиру?

В квартире устанавливаются электросчетчики, которые предназначены для измерения потребления электроэнергии внутри помещения. Обычно в квартирах устанавливаются однофазные или трехфазные электросчетчики в зависимости от мощности подключенных устройств и оборудования.

Однофазный электросчетчик используется для измерения потребления электроэнергии в однофазной электрической сети. Такие счетчики часто устанавливаются в малогабаритных квартирах или студиях.

Трехфазный электросчетчик используется в трехфазных электрических сетях и позволяет измерять потребление электроэнергии в крупных квартирах или домах с большим количеством электроприборов.

В зависимости от требований, предъявляемых к электросчетчику, они могут быть аналоговыми или цифровыми. Цифровые электросчетчики обычно более точны и имеют большую функциональность, такую как возможность сохранения данных и передачи их на удаленный сервер для дистанционного мониторинга потребления электроэнергии.

Видео. Как перенести электросчетчик в частном доме.
