Как подключить варочную панель к электросети

Сравнивая с традиционными газовыми и электроплитами, варочная панель выделяется улучшенными функциональными возможностями, удобством управления, эффективностью использования ресурсов и привлекательным дизайном.

Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на нем. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. А остальной инструмент найдется в каждом доме:

• • Набор отверток.
• • Пассатижи и кусачки.
• • Острый нож для зачистки изоляции.
• • Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

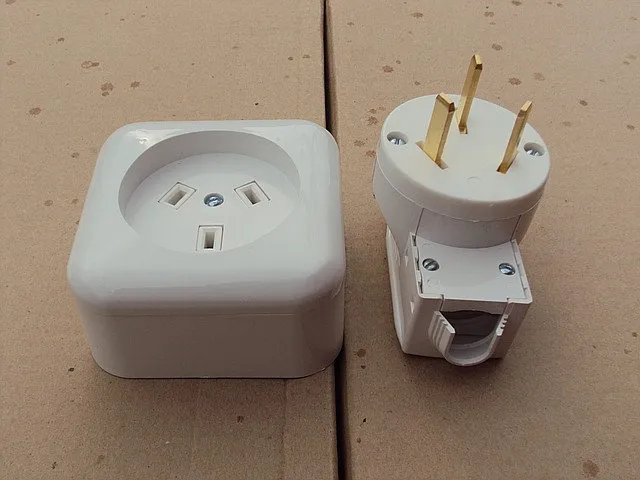

Что еще нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены. И обычный набор электрика: изолента, кабельный наконечник для опрессовки, термоусадочная трубка.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

• • Прокладываем электрический кабель от щитка.
• • Подключаем розетку.
• • Выполняем установку автоматического выключателя, подсоединяем провода.
• • Подключаем гибкий кабель к ВП и вилку.
• • Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа. Когда подготовительные работы завершены, можно приступать к монтажным работам. Перед этим, в обязательном порядке, отключаем защитно-коммутационный аппарат в электрощитке. Опускаем рычаг и убеждаемся в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

Схема подключения индукционной варочной поверхности

Установка и подключение индукционной ВП имеет свои особенности и нюансы. Производители данного оборудования отдельным пунктом прописывают требование, что оно должно производиться специалистами. Их услуги дороги, но если решили подключить панель своими руками то необходимо ознакомиться с техническими требованиями, с типом и характеристиками используемого оборудования.

Поскольку рассматриваем варианты мощностью от 3,5 кВт до 8, то и сечение проводов должно быть соответствующим. Для питания используют силовой 3-х жильный кабель с медной жилой 3х6 мм ², у которого изоляция и оболочка выполнена из ПВХ-пластика(ВВГ-П; ВВГ 3х6).

Обычные бытовые розетки для подключения данного оборудования использовать нельзя.

В качестве соединительного провода применяют марку ПВС 3х6 с тремя токопроводящими жилами из медной или медной луженой проволоки, изоляция и оболочка которого выполнена из ПВХ-пластика.

О схеме подключения и маркировки было сказано выше, поэтому можно сразу переходить к практике.

Необходимый набор инструментов и перечень подготовительных работ остается прежним, как и при подключении электрической ВП.

Действия, необходимые для подключения панели, будут следующими:

На обратной стороне индукционной поверхности при помощи отвертки откручиваем металлическую пластину

Соединяем клеммы под номером 1,2,3 посредством перемычек, которые входят в комплектацию, после чего заводим на клемму коричневый или черный фазный провод.

Далее перемычка на 4и5 клеммы и присоединяем синий нулевой провод.

К защитной клемме (заземление) – желто-зеленого цвета.

Проводим установку оборудования на место, проверяем надежность крепления кабеля и функционирование устройства.

Когда вилка для индукционной варочной панели идет в комплектации с кабелем, её необходимо проверять на предмет подключения контактов, которое может не совпадать с соединением проводов в розетке. Обычно современная техника не позволяет вольное (туды/сюды) подключение, но ясность нужна. Поэтому на всякий случай разбираем и проверяем соответствие подключения мультиметром. При несовпадении меняем провода местами.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля, лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

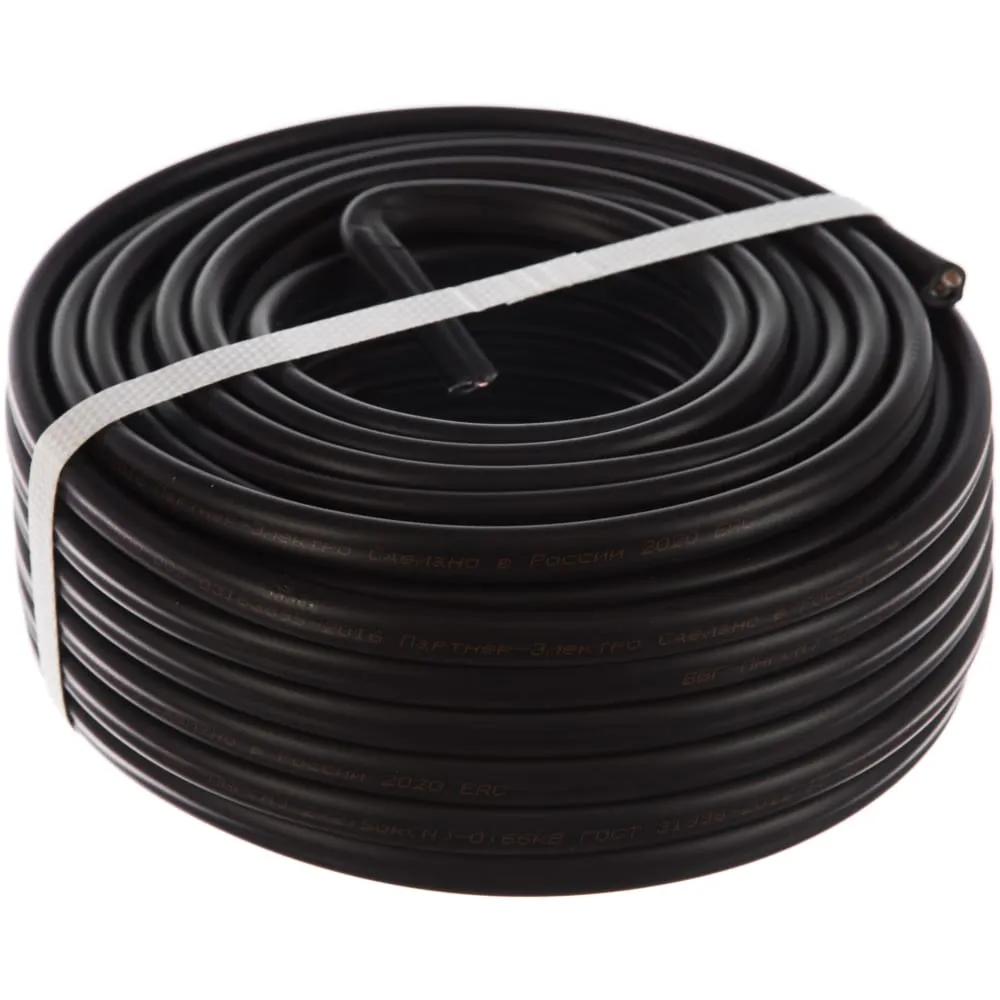

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, идущей от распредщита. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². При прокладке оставляем запас на случай повреждения.

В случае пробоя изоляции, простые автоматы не могут обеспечить должную защиту, поэтому такое оборудование должно подключаться через дифавтомат или УЗО+автомат, где ток утечки 30мА. В распределительном щитке фазный провод(коричневый, черный, белый) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу – к свободной клемме шины защитного заземления.

На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А. Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю к «N».

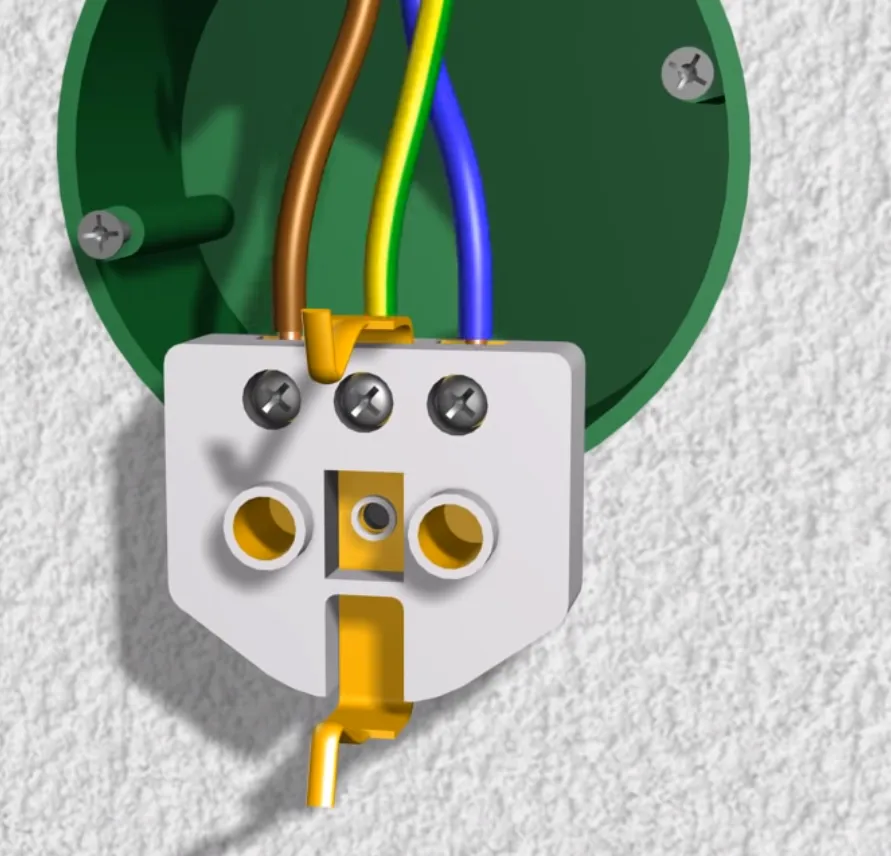

Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством кабельного наконечника. А вот пассатижи в этом случае применять нельзя, либо зажмете недостаточно, либо деформируете жилу.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, заземление – к РЕ. Далее закрепляем провод и собираем корпус вилки.

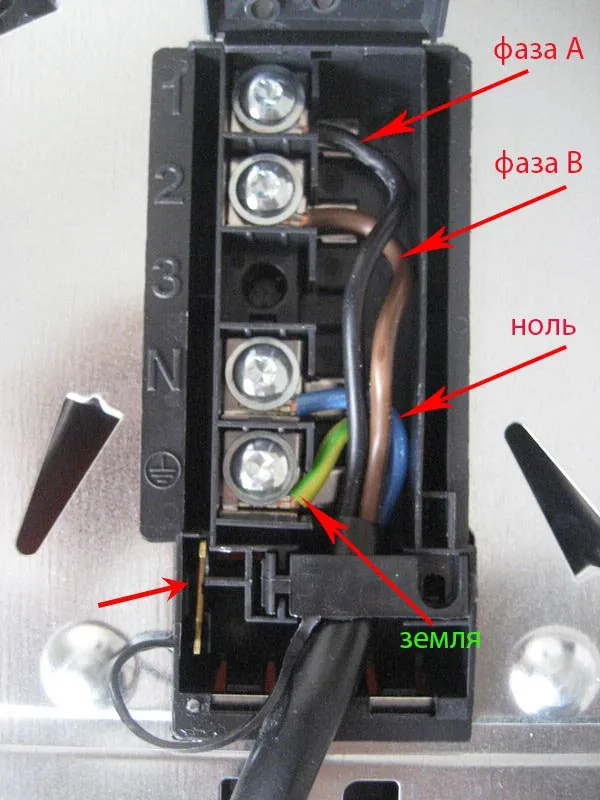

Теперь нужно подключить другой конец провода к прибору. На задней стороне оборудования всегда есть схема подключения, либо это наклейка, либо штамповка . Символ заземления везде обозначается одинаково, во избежание путаницы. Фаза в электрике обозначается символом «L», а ноль – «N». В многофазных сетях символ может быть дополнен порядковыми номерами.

Символ 1N обозначает однофазную схему, её и будем использовать для подключения. В этом случае провод имеет 3 жилы, значит клеммы 1, 2, 3 и 4, 5 соединяем между собой последовательно. Для чего в комплектации предусмотрены медные и латунные перемычки. Как правило, они находятся в одном кармашке с клеммами. Если этого не сделать, то будет нагреваться только часть варочной поверхности. Когда перемычка отгорит из-за плохого контакта, произойдет то же самое.

Порядок следующий:

• • Удаляем с провода защитную оболочку.
• • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• • Коричневую жилу подключаем к L3.
• • Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепится, а варочная поверхность устанавливается на постоянное место. Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать. Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на ней. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, — прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. Главное узнать, где фаза, а где ноль. Такая функция ей вполне по силам. А остальной инструмент найдется в каждом доме:

• • Набор отверток.
• • Пассатижи и кусачки.
• • Острый нож для зачистки изоляции.
• • Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Не забываем про такие мелочи, как вилка, розетка, гильзы и приспособление для опрессовки, изолента и т.д.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

• • Прокладываем электрический кабель от щитка.
• • Подключаем розетку.
• • Выполняем монтаж автомата, подсоединяем провода.
• • Подключаем гибкий кабель к ВП и вилку.
• • Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи штукатурки.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа.

В общем-то все подготовительные работы завершены. Не забываем обесточить линию, для чего отключаем автомат. В отсутствии напряжения убеждаемся имеющимся в наличии прибором.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля. Лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, именно по отдельной, идущей от счетчика. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². Почему? Да потому что варочная поверхность берет на себя от 3000 до 7000 Вт. Поэтому, чтобы выдержать такое напряжение, особенно если включены 3 или 4 конфорки одновременно, нужно сечение не меньше шестерки.

В интернете несложно найти таблицу, с помощью которой легко подобрать сечение и автомат в зависимости от мощности оборудования. И не забываем оставить запас по длине на случай повреждения. В распределительном щитке фазный провод(коричневый, черный) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу крепим к свободной клемме шины защитного заземления. На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А.

Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю с «N». Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством гильзы и специального пистолета. Провод, в этом случае, не будет расползаться в разные стороны при затяжке болтов, что дает качественный контакт.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, а на верхний контакт садим контур заземления. Полученную сборку закрываем крышкой, закрепив перед этим провод перемычкой, закручиваем болт. Для душевного спокойствия и большей безопасности можно заизолировать провода на входе.

Теперь займемся подключением провода к прибору. Разворачиваем ВП обратной стороной, находим разборную коробку с клеммами и отворачиваем крышку. В ней будем делать перемычку на 220 В, поскольку провод европейского стандарта, а нам нужно его адаптировать под однофазную схему подключения и при этом не лишиться гарантии производителя. Специальная металлическая перемычка (медная или латунная) находится в этой же коробке. Достаем её отверткой и соединяем два контакта по схеме, которая есть на обратной стороне в виде наклейки или штамповки. Ставим одну перемычку на первую и вторую фазу, а другую – на четвертую и пятую клеммы(ноль).

Порядок такой:

• • Удаляем с провода защитную оболочку.
• • Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• • Коричневую жилу подключаем к силовой клемме.
• • Синюю – к нейтрали.
• • Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепим, а варочную поверхность опускаем в нишу на постоянное место. В комплекте обычно идет клеящая мягкая лента, которую необходимо наклеить по периметру, согласно инструкции. Вот собственно и все. Испытываем электрооборудование под нагрузкой (можно включить все конфорки одновременно) и проверяем электротехнические устройства на нагрев. Констатируем отсутствие проблем и присваиваем себе звание электрика третьего разряда. Что надо знать о подключении индукционной ВП

Подключение индукционной ВП выполнить несложно, но есть некоторые нюансы, которые надо знать. Производители предупреждают, что оно должно производиться специалистом. Но это не про нас. Читаем требования, изучаем инструкцию и делаем сами.

Начинаем с того, что поворачиваем прибор задней стороной, при помощи фигурной отвертки откручиваем болтик и снимаем крышку, где расположены клеммы для подключения. Там видим значок заземления, две силовые ветки L1, L2 и нейтраль.

Кабель может быть 5-ти жильным. В инструкции изображены схемы подключения, которые используются в разных странах. Как правило, черная и коричневая жилы – фазные, синяя и белая – ноль, а пятая заземление (желто-зеленая). Для нашей страны они просто соединены попарно. Получается обычное однофазное соединение. Поэтому так и подключаем, затем ставим крышку на место и закручиваем. Вилка для индукционной варочной панели идет в комплекте с кабелем, поэтому о её покупке беспокоиться не придется. И это хорошо, потому что обычные бытовые варианты не про этот случай.

Подведем итог: перечень работ, набор инструментов и оборудование для подключения индукционной поверхности те же, что были описаны выше. Сечение проводов и автомат подбираем по тем же табличкам с учетом мощности прибора. Но одно отличие все же есть, и о нем обязательно нужно знать.

В индукционных плитах имеется вентилятор. С его помощью горячий воздух отводится с катушки. Чтобы он мог выполнять свою работу эффективно, под индукционной поверхностью должно быть некоторое расстояние. Поэтому, если решите поставить духовой шкаф, то под самый верх установить его не получится. Нарушение данного требования приведет к тому, что индукционная плита будет перегреваться, а вентилятор выйдет из строя.

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
