Подключение электрической варочной панели без вилки и с 5 проводами — подробная инструкция

Как правильно подключить варочную индукционную панель

Прежде, чем начинать устанавливать панель, определите место под розетку

Крайне важно, чтобы высота установки была ниже уровня варочной поверхности, примерно 0,9 м от пола. Также важно, чтобы она была подключена к отдельной линии от электрощитка на входе в дом и имела установленное защитное устройство — автоматическое устройство защитного отключения (УЗО).

Корпусу прибора обязательно нужно отдельное от других приборов заземление

При наличии защитной шины заземления от производителя следует соединить её с проводом заземления жилого помещения.

Проще и удобнее всего приобрести специализированные розетку и вилку под неё, к которой подключаются провода кабеля

Она может быть трёхконтактная, и тогда важно, чтобы проводок заземления был подключен к верхнему контакту, и четырёх контактная

Для того, чтобы подключить провод к вилке, нужно:

• разобрать её корпус, затем снять изоляцию с кабеля (при сборке корпуса край придавливается фиксатором);
• присоединить к коробке, опрессовав жилы наконечником для плотного контакта;
• затянуть винты на вилке.

При выборе кабеля берите в расчет два важных условия: он должен быть медным и только трёхжильным. Если полагаться на ГОСТы, то в жилых помещениях его минимальное сечение должно равняться 6 кв. мм. Главный упор делайте на мощность прибора, который желаете установить.

Таблица для индивидуального подбора кабеля

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой индукционной варочной панели. Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца — консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём. Обычно такие выключатели решают несколько проблем:

• удобство ручной коммутации подключенных цепей и источников питания;
• полностью безопасный процесс пропускания тока в рабочем режиме;
• автоматическое отключение в условиях аварий.

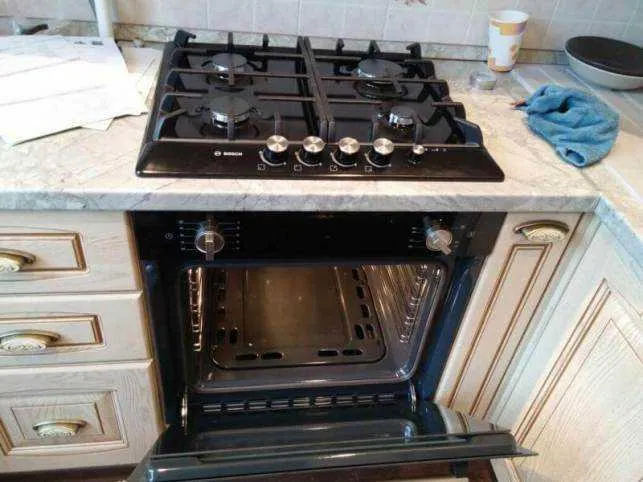

Подключаем духовой шкаф и варочную поверхность

Правила установки газовой духовки и газовой панели не особо сложны.

Инструменты и материалы для работы

Вам будут необходимы:

• набор разводных ключей;
• ручная фрезерная машинка (лобзик, пила);
• рулетка, маркер;
• газовый шланг и стальная (медная) трубка;
• газовая обмотка;
• соединительные элементы;
• герметик.

Перед установкой определите места размещения приборов. Если они не зависят друг от друга, то могут размещаться в разных частях кухонной мебели, главное, чтобы хватило длины шланга. Если духовка связана с панелью, то они должны устанавливаться в одной секции мебели.

Перед работой перекройте газ для безопасности.

Шаг первый

Сначала разместите технику в нише мебели. Для установки духового шкафа требуется убрать заднюю стенку мебели и разместить прибор на деревянные подножки (бруски). Это нужно, чтобы обеспечить качественную вентиляцию (иначе может возникнуть перегрев с последующим возгоранием).

Шаг второй

Подключение бытовой техники к электросети. Это нужно для гриля, розжига, подсветки, вентилятора и прочего. Воспользуйтесь инструкцией к прибору.

Шаг третий

Присоединяемся к главному газопроводу. Предварительно отключаем подачу газа в квартиру (дом). Вам нужно будет присоединиться к центральному газоснабжению через не гибкую стальную или медную трубу, если шкаф расположен очень близко, либо через гибкий сильфонный шланг, если прибор должен стоять подальше.

После крана устанавливается диэлектрическая прокладка для разрыва электросети. Длина газового шланга должна быть не более 2 метров, нельзя допускать его перегибов. Проследите, чтобы в радиусе расположения газового шланга отсутствовали движущиеся предметы, которые могли бы впоследствии пережимать его.

Шаг четвертый

Разбираемся с варочной панелью:

1. У нее есть два выхода для газового шланга, по схеме проясните, какой из них сделан для газового баллона, а какой — нет.
2. В столешнице сделайте пилой отверстие для панели. Воспользуйтесь специальным шаблоном.
3. С помощью уровня проверьте, ровно ли вы разместили поверхность.
4. По стыкам пройдитесь герметиком.

Шаг пятый

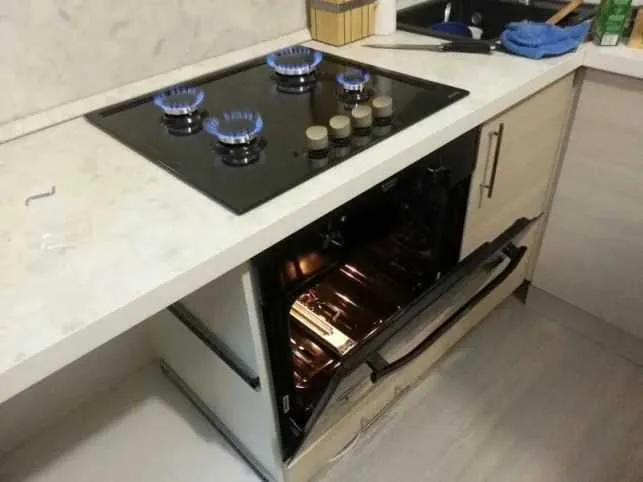

Последний шаг — проверка работоспособности газового духового шкафа и варочной поверхности после подключения:

1. Включите подачу газа в квартиру и электричество.
2. Снимите защитные пленки и заглушки.
3. Поочередно проверьте работу конфорок и духовки.
4. Не забудьте проверить функцию газ-контроля. Ее имеют практически все духовые шкафы и многие модели варочных поверхностей.
5. При необходимости отрегулируйте клапан подачи газа.

Как подключить газовую варочную панель и газовый духовой шкаф к газу — мы вам рассказали. Если уверены, что справитесь, — попробуйте сделать это своими руками. Хотя с газом шутки плохи, обратиться к газовщикам будет надежнее и безопаснее.

Поделиться в соц. сетях:

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Какой газовый шланг выбрать для подключения: 3 варианта

Существует три вида шлангов, использующиеся сегодня для подключения газовых варочных панелей.

Резино-тканевый

Имеет хорошие показатели из-за низкой цены, хорошей электроизоляции, прекрасной гибкости и простоте монтажа. Представлен многими экземплярами, различающимися по длине и диаметру. Главный недостаток состоит в малой жесткости. Но материалы из которых он производится дают возможность использовать его в течение 5 – 10 лет.

Резиновый армированный

Резина при изготовлении подвергается вулканизации. Главные его достоинства – низкая цена, высокая прочность из-за вшитой текстильной нити и простота монтирования. Хорошо выдерживает высокую температуру до 50 градусов.

Резиновый армированный

Сильфонный металлический.

Лучший выбор, исходя из отзывов большинства газовщиков. Очень легко подсоединяется к плите, котлу или арочной панели. Имеет самый долгий срок службы – 25 лет.

Сильфонный металлический.

Выдерживает большие перепады температур – от -50 до 200 С. Выдерживает давление в 6 атмосфер. Хорошо гнется во все стороны. Имеются обыкновенные шланги, с поверхностью из нержавеющей стали и шланги с полимерным покрытием. Последние защищены от коррозии и от воздействия кислот.

Как подключить варочную панель самостоятельно

Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:

1. Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
2. Нужно подключить корпус варочной поверхности и «земляную клемму» розетки к заземленному корпусу.
3. Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
4. Заменить бытовой счетчик на более мощный.

Понадобятся следующие инструменты и материалы:

• кусачки электрические;
• отвертка с диэлектрической ручкой;
• кабель типа NYM или ВВГ;
• комбинированные пассатижи;
• кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
• силовая розетка и вилка 32-40 А в комплекте;
• наконечники НШВ;
• дифференциальный автомат;
• индикаторная отвертка;
• гильзы ГМЛ или клеммник.

Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.

Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.

Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.

При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:

• логический ноль — напряжение на плюсовой клемме источника тока;
• защитное заземление — соединение корпуса устройства с заземляющим проводом;
• защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.

Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.

Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:

1. Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
2. Меняют электрический счетчик на другой с током не менее 40 А.
3. Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).

Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.

Рассмотрим пошагово процесс подключения:

Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой. Снять крышку с отсека питания, отверткой выкручивая винт

К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета). Удалить защитную пластину, которая прикрывает контакты

Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым —  это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами. Затянуть клеммы кабеля на колодке питания. Проверить монтаж и включить панель при помощи сенсорных кнопок.

Какая нужна розетка

Даже если для варочной панели не сделана выделенная линия питания, подключать устройство нужно через отдельную розетку. Ее размещают на удобной для осмотра или отключения сети высоте. Обычно это не более 90 см от пола. При этом розетку нельзя располагать над или вблизи варочной панели.

Если в дополнение к плите устанавливается встроенная электродуховка, общую для двух точку подключения располагают низко. То есть, на уровне ниже дна духового шкафа. При этом нельзя монтировать розетку вплотную к полу во избежание коротких замыканий при затоплении.

Есть требования и к параметрике розетки. Обычные, рассчитанные на 16А изделия, даже при работе маломощной панели будут эксплуатироваться на пределе и перегреваться. Есть и еще одна сложность. В обычную евровилку и розетку весьма проблематично завести кабель 6 кв.мм.

Стоит принять одно простое, но важное правило. Любое устройство с мощностью выше 3.5 кВт нужно подключать через особую розетку

Это изделия с допустимыми токами до 40 А. Если же мощность плиты составляет 8 кВт и выше, придется найти разъем с еще большими параметрами.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её

Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
