Недавно, несколько дней назад, мне поступил звонок от моего долгосрочного клиента, которого мы назовем Андреем. В прошлом я занимался заменой батарей для него. В этот раз он обратился со странным вопросом. Суть его вопроса заключалась в следующем: он и его товарищ приняли решение сами справиться с заменой старых батарей. Конкретно, им интересно было, как правильно обозначить места крепления радиатора.

Сущность вопроса была такая: он и его друг приняли решение без помощи других поменять старенькые батареи. Как, и что для этого необходимо, они в 2-ух словах знали, ну и Андрей в целом следил за моими действиями, когда я работал. Если было что-то неясно он всегда спрашивал, ну и я особо не скрывая, тщательно говорил ему особенности работы. Но, ах так верно выполнить разметку и выполнить так,дабы центры осей радиатора и трубы совпадали — они не доглядели. Потому и обратились ко мне.

Честно сказать, такового я никак не ждал. Не ждал, что когда-нибудь, это кому-то будет нужно и придется разъяснять по телефону как выполнить разметку. Я никогда не думал, что это так трудно. Естественно, для меня все смотрится просто: снял старенькую батарею, разметил, просверлил отверстия, вбил в них крепления и подвесил радиатор. Но все очень просто только для меня, человека, фактически каждый денек меняющего батареи, как, к примеру, для каждого из нас по утрам мыться

Вечерком Андрей прислал письмо с благодарностью и фото проделанной работы. Вышло отлично, не ужаснее чем у меня.

Этот актуальный эпизод прочно засел в моей памяти. Наверняка, Андрей не единственный человек который столкнулся с таковой неувязкой. Потому, я решил более тщательно поведать, как размечаю и устанавливаю крепления для дюралевых либо биметалических радиаторов.

Как приготовиться к подмене радиатора, что необходимо для замены и какой нужен инструмент я писал тут. Повторяться не стану, а сходу перейду к делу. Демонтировав старенькую батарею, увидим такую картину :

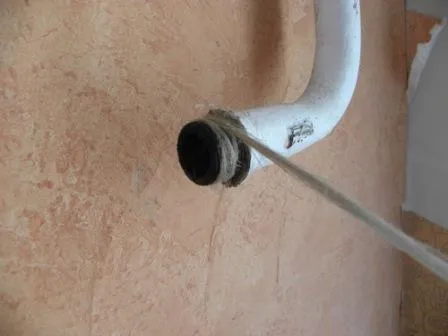

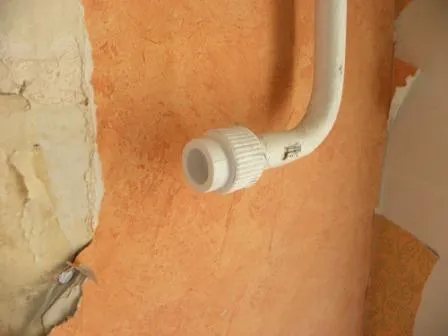

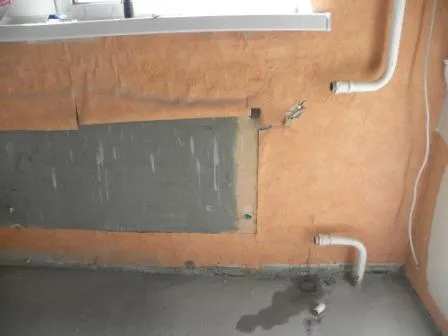

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В этом случае замена делается на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

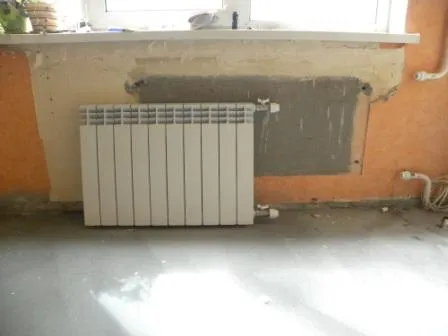

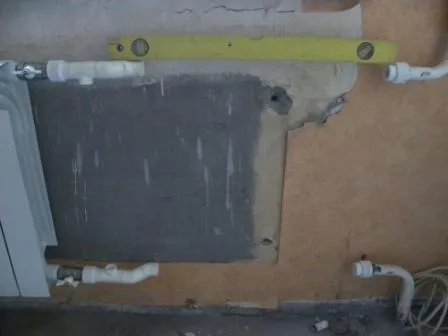

Сейчас подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает поближе к краю. Как конкретно ставить — выбор за вами.

Мне нравится, когда радиатор висит по центру.

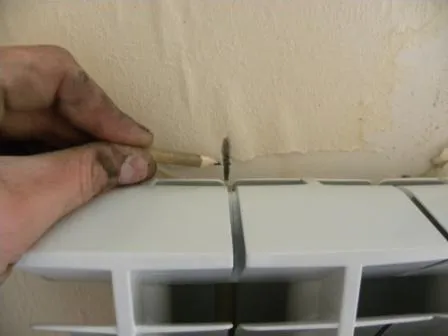

Дальше, на стенке между секциями делаем отметки для установки креплений. Всего их три: центр и между 2-мя последними секциями.

Кстати, нередко задают вопрос: сколько креплений нужно для радиатора? Практика показала, что для дюралевого радиатора до двенадцать секций- довольно 3-х точек креплений: два сверху и один снизу. А если секций больше 12-ти, то точек креплений пригодится четыре. И еще, биметалические радиаторы тяжелее, потому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

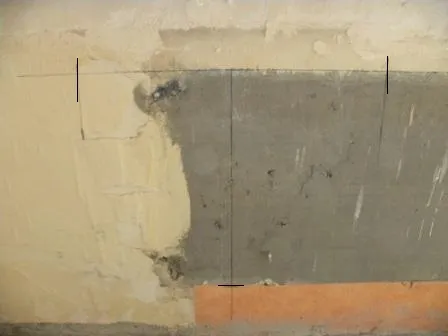

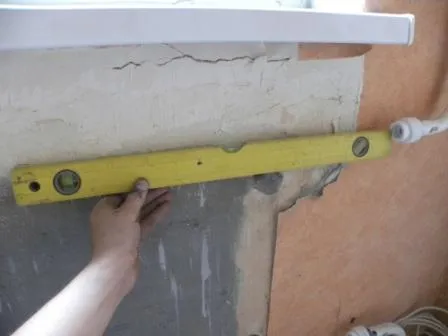

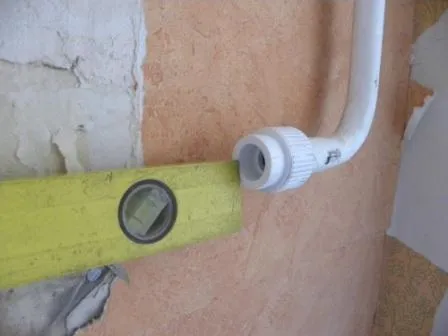

Убираем радиатор в сторону, он нам пока не пригодится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стенке делаем отметку. Высчитывать центр с линейкой не надо, довольно найти на глаз.

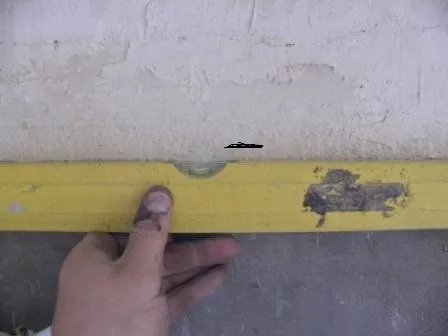

Приблизительно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться крепления. Почему ниже? Для того, дабы центры осей радиатора и трубы совпадали.

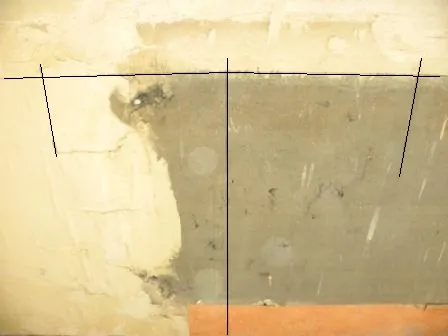

Сейчас до этой черты проводим вертикальные полосы. Получится так:

Остается отметить размещение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

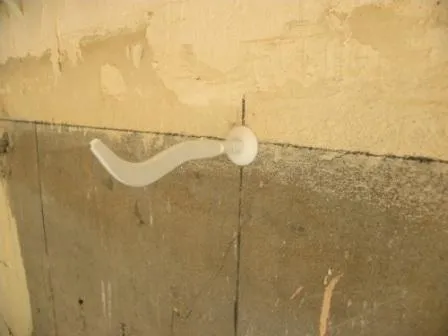

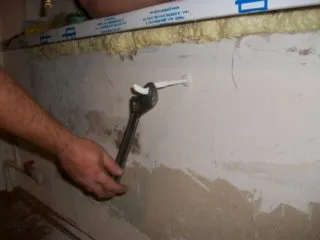

Сверлим отверстия, вставляем дюбеля и закручиваем в них крепления. Естественно, крепления можно и просто забить молотком, ведь как говорит народная мудрость: «Забитый шуруп держит лучше, чем закрученный гвоздь»

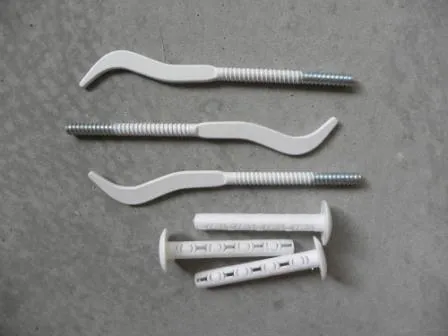

Кронштейн для радиатора идеальнее всего выбирать тонкий, с дюбелем. В отличии от других креплений, эти- без заморочек позволяют регулировать расстояние радиатора от стенки и сглаживать его в плоскостях.

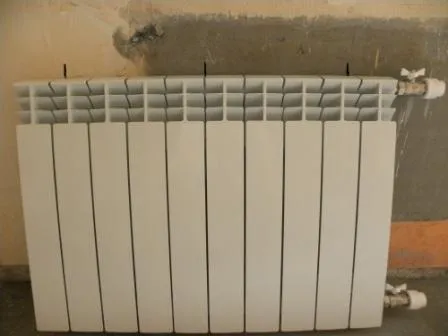

Дальше устанавливаем радиатор

По мере надобности выравниваем радиатор подгибая ввысь либо вниз кронштейн.

Регулируя радиатор, не запамятовывайте смотреть за осями радиатора и трубы, они должны быть на этом же уровне.

Естественно, перед тем как на крепления повесить радиатор, его необходимо «собрать», т.е. установить футорки, краны и переходные муфты.

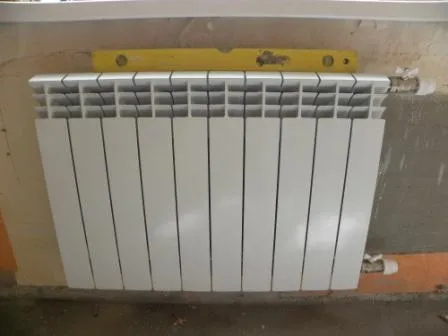

После всех манипуляций получится верно установленный по осям радиатор. Готовый к подключению и предстоящей эксплуатации, но это уже совершенно другая история

Как верно повесить радиатор отопления на кронштейн

Для высококачественной эксплуатации радиатора необходимо верно избрать крепления. Крепежных частей существует огромное количество. Они все делятся по типу конструкции, методу монтажа, также функциональности. Некоторые сделаны специально под определенную конструкцию.

Виды крепления батарей

Конструкции для фиксации отопительных секций принято делить на два типа. Любой из них делает свое предназначение и применяется в личных критериях.

Стенные крепления для радиаторов отопления числятся довольно надежными, при условии обычной крепости перегородки. В перечень схожих фиксаторов входят:

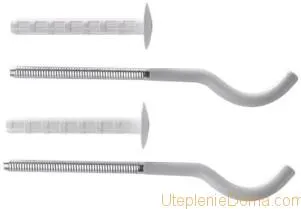

• Анкерные крепления. Бывают длинноватыми и маленькими зависимо от того, какого размера и массы нужна установить обогреватель.

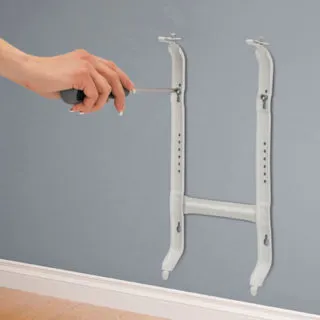

• Особые элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается особая пластинка и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему облику конструкция имеет прорезиненные детали. При помощи них поглощается шум и вибрация, исходящая от радиаторов и стенок.
• Угловые крепежи. Это маленькие железные конструкции, созданные для крепления компактных батарей с низким показателем массы.

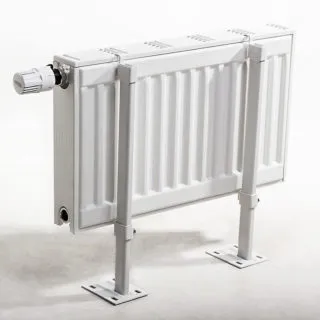

Напольные крепления для радиаторов отопления применяются в личных случаях. К примеру, если отсутствует возможность зафиксировать батарею на стенке из-за конструкционных особенностей помещения. Посреди таких деталей выделяют:

• Подставки с подошвой. Они созданы для томных радиаторов, прикручиваются конкретно к полу длинноватыми дюбелями.
• Дополнительные напольные крепления, которые используются на случай, если стенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их устройством предусмотрены крюки, которые фиксируются не только лишь к полу, но и к стенке.
• Детали в виде обычной подставки с широкой подошвой. Они не фиксируются на полу. Применяются для маленьких обогревателей.

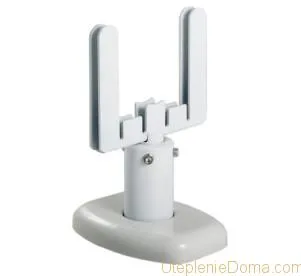

• Держатели на треноге. Удачный напольный кронштейн, отличающийся устойчивостью. Таковой нередко используют, если радиатор необходимо установить в дали от перегородки.

Напольные конструкции применяются также, если в помещении имеются панорамные окна или стенки сделаны из гипсокартона. Такие элементы не в состоянии выдержать радиаторы.

Разметка места монтажа

До того как приобрести крепление для батарей отопления, нужно обусловиться со методом, который будет применен для фиксации. После чего приступают к разметке, беря во внимание требования из СНиП.

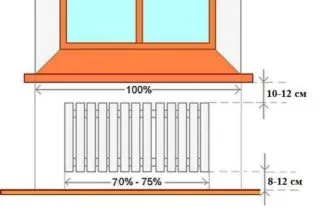

• При установке стенного радиатора стоит учесть, что его центр должен размещаться по центру подоконника. Допустимая погрешность — менее 20 мм.
• Рекомендуется получать радиаторы, размеры которых будут соответствовать 75% длины подоконника.

При монтаже напольной радиаторной батареи делается разметка на чистовом либо предварительном покрытии. Дабы расположить батарею в 6 секций, будет нужно два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, делают горизонтальную линию, по ней будет перейти верхний край батареи.
3. Если находится дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти полосы, инсталлируются крепления. Расстояние между нижним и верхним должно быть более триста мм. Промежуток от стенки до места посадки составляет восемьдесят мм. В итоге навешенная батарея на держателе должна занимать менее чем 100 30 мм отступа от края подоконника.

Неважно какая стенная радиаторная батарея может устанавливаться на напольные держатели. При всем этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Методы крепления радиаторов различаются зависимо от типа избранной батареи. Для каждого варианта существует своя пошаговая аннотация.

Часто чугунные радиаторы инсталлируются под окном. Это дает возможность достигнуть правильной циркуляции воздуха по всему помещению.

1. Прежде всего определяются с точками, где должны быть установлены крепления. Кронштейн для металлического радиатора должен находиться конкретно в том месте, где между собой соединяются секции металлического радиатора.
2. Фиксируют кронштейн для металлических батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели инсталлируются по таковой же технологии.
4. Дабы крепления имели герметичное сцепление со стенкой, нужно за ранее высверлить отверстие подходящей длины с поперечником на 1-1,5 мм меньше поперечника резьбы крепежной детали.
5. В приготовленные отверстия вставляют дюбеля, в которые в предстоящем вкручивают резьбовые крепления.
6. Убедившись в надежности установленных частей, делают навешивание металлического радиатора. После того как он накрепко сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Железные батареи крепятся на стенные и напольные крепления. Осуществляется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются шурупы. Зазор между шляпкой и стенкой должен составлять 3-5 мм.
2. Дальше навешиваются крепления на стенку, после этого шурупы вкручиваются до упора.
3. Осуществляется навешивание радиатора на стенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных частей радиатора – термостатов, регуляторов.

В личных домах железные радиаторы отопления принято устанавливать на железные длинноватые крепления. Они предусмотрены сходу для нижней и верхней фиксации. Инсталлируются на стенку при помощи шурупов.

У дюралевых батарей находится особый держатель прямо на корпусе. Крепления нередко идут в комплекте. Дабы повесить батарею отопления на стенку, нужно:

1. Отмерить центр окна и сопоставить его с осевой частью отопительного устройства.
2. Поставить границы обычным карандашом на стенке в согласовании с размерами конструкции.
3. Отойти на две секции от краев батареи, отметить взятое расстояние и перенести его на стенку от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после этого зафиксировать в них крепления.
5. После чего навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стенку непременно инсталлируются такие крепления, которые будут выдерживать вес отопительной конструкции. Тут принципиально управляться следующими правилами.

1. Расстояние от радиатора до стенки должно быть более 50 мм.
2. Конструкция навешивается с маленьким уклоном вперед, соответственно и крепления инсталлируются схожим методом.
3. Заглушки должны размещаться в точности на том же уровне, что и трубы системы.

Уклон делается, дабы в биметаллических радиаторах не появилось завоздушивания. При всем этом принцип монтажа остается таким же, как и для других батарей.

Сколько будет нужно креплений

Количество крепежных частей рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из 6 секций, потому будет нужно по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления непременно учитывается вес радиатора. После навешивания он не должен прогибаться либо болтаться в приготовленном отверстии. Если стенки не позволяют выполнить надежную фиксацию нагревателей, лучше пользоваться напольным вариантом крепления.

Крепления для радиаторов

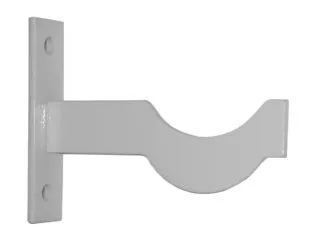

Кронштейном для радиаторов именуют определенный крепежный элемент, который позволяет зафиксировать нагревательный элемент в подходящем месте и в подходящем положении. При всем этом положение радиатора не должно изменяться с течением времени и под действием завышенных эксплуатационных нагрузок. Сейчас можно отыскать как спец крепежный элементы, к примеру, кронштейн для металлического радиатора, так и унифицированное устройство.

Последнее по заверениям производителей позволяет хорошо и крепко зафиксировать хоть какой тип отопительных устройств. На практике спецы советуют все таки брать устройства, которые учитывают особенности каждой определенной модели батареи и их конструкционного материала.

Избираем кронштейн для металлического радиатора

Кронштейн напольный регулируемый К 11.3.

Кронштейн для металлического радиатора должен отличаться завышенной прочностью и размерами. На конструкцию крепежного элемента оказывают влияние характеристики самого нагревательного элемента. Чугунные батареи (Konner и STI Нова) томные и мощные посреди всех типов радиаторов.

Для фиксирования металлических нагревательных устройств прибегают к использованию следующих типов фиксаторов:

• литые, чугунные;
• железные длиной триста мм штыревые с дюбелем;
• железные с полосой;
• железные с возможностью регулировки положения по горизонтали, расстоянию от стенки.

На выбор фиксатора оказывает влияние также конструкционный материал стенки. Так, для кирпичной и бетонной стенки подойдет штыревое крепление. Приборы с количеством секций до 10 штук крепятся на стенку с помощью 2-ух креплений вверху и 1-го понизу. Устройство отопления размерами более чем 10 секций нуждается в дополнительной поддержке с помощью напольных фиксаторов-подставок. Для монтажа по мягенькому материалу стенки (гипсокартон и дерево) подходящ только напольный крепеж. Он может иметь регулятор высоты и выпускаться без него.

Кронштейн для металлической батареи должен быть усиленным. Об этом свидетельствует соответственная надпись на упаковке с креплением – «усиленный».

Закрепляем биметаллические радиаторы

Напольный пластмассовый кронштейн для биметаллических батарей.

Крепления для радиаторов биметаллических выбирают, исходя из габаритов оборудования, количества секций, вариантов монтажа и особенностей конструкционного материала стенок. По сопоставлению с металлическими батареями биметаллические аналоги весят намного меньше. Схожий вид можно монтировать конкретно на стенку (кирпичную либо бетонную) с помощью универсальных креплений с дюбелем. Для гипсокартонной базы больше подойдет напольный вариант с регулируемой и нерегулируемой высотой (межосевое расстояние 200, 350, 500).

Если в помещении есть панорамное окно и для подогрева комнаты выбраны биметаллические батареи (Rifar, Sira, Global), то их зафиксировать в подходящем положении можно с помощью или напольного крепежа, или железного углового изделия. Крепления для радиаторов биметаллических в неотклонимом порядке должны производиться из стали.

Закрепляем металлической обогреватель

Кронштейн напольный регулируемый К 11.9.

Железное нагревательное оборудование хотя и отличаются огромным весом, но оно не такое мощное, по сопоставлению с металлическими аналогами. Конкретно поэтому кронштейн для железных радиаторов (Korado) может иметь сварную конструкцию. Тут подойдет U-образный и К-образный элемент, сделанный из стали. Он крепится к стенке и применяется в этом случае, если панельный отопительный устройство оснащается особыми скобами.

Перед панорамным окном животрепещущим будет кронштейн для железных радиаторов напольного монтажа. Но в этом случае он обязан иметь усиленную структуру. Если нагревательный устройство отличается большенными размерами, то для его монтажа применяется дополнительная фиксация с помощью углового кронштейна. Два типа крепежа: стенной (стержневой с дюбелем либо металлической с пластинкой) и напольная, регулируемая подставка понадобятся в этом случае, когда конструкционный материал стенки не отличается прочностью. Это может быть дерево либо пористые кирпичи.

Как отопление каркасного дома должно быть действенным и как степень утепления оказывает влияние на КПД контура подогрева.

О том, какие бывают схемы водяного отопления 1-этажного дома читайте тут.

Дюралевые батареи и их крепление

Кронштейн для легкого дюралевого радиатора.

Данный тип нагревательных частей является самым легким. Но в то же время его конструкционный материал обладает огромным коэффициентом термического расширения. Эти характеристики необходимо учесть, когда выбирается кронштейн для дюралевого радиатора.

Обращают свое внимание на следующие типы крепежных частей:

• металлической уголок. Зависимо от размера отопительного оборудования может иметь ординарную и усиленную конструкцию;
• круглый либо тонкий штырь с дюбелем для батарей с различным межосевым расстоянием;
• универсальный с пластмассовой накладкой;
• напольные регулируемые крепежные элементы.

Дабы не нарушать дизайн помещения, производители крепежных частей разработали особые модели, которые позволяют фиксировать батарею за счет приваренных на ее задней панели скоб.

Для организации отопительной системы вдоль панорамного окна применимыми будут напольные подставки либо угловой кронштейн для дюралевого радиатора.

Особенности стенной крепежной системы

Хоть какой кронштейн для стенного радиатора представляет собой крюк, выполненный в форме полумесяца. Сама петля может производиться в виде полукруга либо иметь прямоугольную форму. На конце фиксирующего устройства может размещаться или крепежная пластинка (она садится на шурупы), или в случае со штыревым фиксатором – это рядовая резьба. При помощи ее штырь вкручивается в стенку, куда за ранее вставляется дюбель.

Кронштейн для крепления радиатора к стенке может быть следующих типов:

• литой металлический (применяется только для фиксации батарей с аналогичного конструкционного материала);
• металлической, штыревой фиксированный (применяется для фиксации металлических, дюралевых и железных нагревательных частей);
• металлической регулируемый элемент (чугунные, железные, биметаллические отопительные приборы);
• пластинчатый фиксатор из стали (чугунные, железные батареи);
• угловые обыденные либо усиленные конструкции (для дюралевых и биметаллических изделий).

Кронштейн для панельного радиатора нередко имеет форму крюка. Он укрепляет нагревательное устройство через специальную скобу, которая приваривается к его задней панели. Исходя из убеждений дизайна – это самый успешный метод монтажа, так как полностью незаметен.

Достоинства напольных крепежных частей

Кронштейн для напольного крепления радиатора придет на помощь в этом случае, если конструкционный материал стенки не в состоянии выдержать веса батареи, а поэтому стенной фиксатор применять нельзя. Вышеуказанное устройство применяется при монтаже нагревательного элемента напротив панорамного окна. Напольный фиксатор может выступить хорошим элементом декора при дизайнерском оформлении помещения.

Он применяется для поддержки в особенности мощных отопительных устройств, выполненных из чугуна, либо для установки очень огромных батарей. Установка креплений для радиаторов напольного типа обеспечит надежную фиксацию оборудования. В процессе работ не будет нужно помощь спеца, так как устройство просто в использовании.

Различают следующие типы напольных фиксаторов для батарей:

• закрепляемый и регулируемый, может быть наличие пластмассовой накладки;
• комбинированное изделие;
• спец, ширина которого лежит в границах восемьдесят мм – 100 мм.

Все что может вас заинтриговать про отопление на водороде вы сможете отыскать на нашем веб-сайте.

Хоть солнечные конвекторы для отопления дома еще очень дорогие, многие уже вводят их как дополнительные источники тепла. Подробности тут.

Проф установка радиаторов

Надежный установка любого нагревательного элемента системы подогрева находится в зависимости от того, как верно избран кронштейн и как хорошо, крепко он закреплен. Все работы должны производиться в серьезном согласовании с положением СНиПа от две тысячи три года об отопительных, вентиляционных системах и кондиционирования помещений.

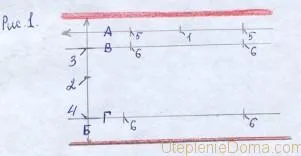

Как разметить крепления под радиатор отопления? Дабы верно ответить на данный вопрос, спецы предлагают следующую схему расчетов и подробные фото.

На рисунке один применяются следующие условные обозначения:

• отрезок А – обозначает длину подоконника, под которым будет устанавливаться батарея;
• точка один – обозначает середину подоконника. Эта отметка фиксируется на стенке выше положения самого нагревательного элемента. Цель – отметка остается видной в процессе монтажа;

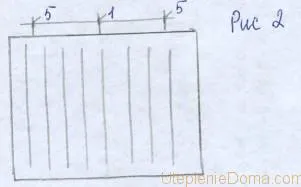

• отрезок, который проходит между отметками один и 5 – расстояние от средины подоконника до последней секции отопительного оборудования. В этом случае необходимо направить внимание на рисунке 2;
• отрезок Б – равняется к расстоянию от подоконника до пола;

Схожим образом устанавливается месторасположение крепежных частей и расстояние между кронштейнами радиатора. Многие спрашивают, сколько креплений необходимо для радиатора? Если идет речь об дюралевом нагревательном элементе, то для двенадцать секций нужно три стенных крепежа. Один снизу и два сверху. Когда количество секций превосходит 10 шт., применяется четыре крепежа, по два снизу и сверху. Биметаллические радиаторы тяжелее, а поэтому для 10 секций необходимо три кронштейна, а если количество секций больше 10 шт., то четыре фиксатора.

Самыми томными числятся чугунные радиаторы, а поэтому для их фиксации необходимо больше всего креплений. Так, тут в неотклонимом порядке должны употребляться напольные кронштейны-подставки. Количество креплений на радиатор увеличивается с повышением размеров нагревательного элемента.

Главное – верно закрепить

Надежная фиксация батареи находится в зависимости от верно подобранных и установленных креплений. Так, сейчас применяются стенные и напольные фиксаторы, которые по форме и прочности учитывают все особенности нагревательного оборудования. Размеры креплений для радиаторов выбираются, согласно величине секций отопительного устройства.

Конструкционный материал должен соответствовать нагрузкам, которые будут действовать на крепежный элемент в протяжении всего срока его эксплуатации. Для металлических радиаторов подходят чугунные литые и железные фиксаторы усиленной конструкции. Для биметаллических и дюралевых батарей не считая перечисленных выше применяются и угловые крепежи. Железные радиаторы также нуждаются в усиленной фиксации. Как верно монтировать крепления под радиаторы, поможет видео:

Видео: Как правильно повесить радиатор, батарею отопления без лишних измерений.
