Как провести отопление в частном доме: проводка, проведение отопительной системы, фото и видео примеры

Как установить отопление в частном доме? Какие знания необходимы для этой работы, и насколько трудно выполнить ее самостоятельно? Установка отопления в частном доме не требует специальных навыков, как правило. Обычно отопление в частном доме должно быть бюджетным и простым в установке. Также оно должно принести выгоду в долгосрочной перспективе.

Содержание:

• Воздушное отопление
  • Преимущества воздушной отопительной системы
  • Котел воздушного отопления
• Газовые конвекторы
• Электрическое отопление
• Пленочные теплые полы
• Инфракрасные обогреватели
• Отопление кондиционерами
• Водяное отопление

В данной статье будут представлены следующие виды отопительных систем, которые соответствуют указанным требованиям:

• система воздушного отопления;
• газовое отопление;
• электрическое отопление;
• водяное отопление.

Воздушное отопление

Система воздушного отопления – это схема, в которой для обогрева здания используется нагретый воздух. В классическую схему такой системы входят источник тепла и теплоизолированные рукава, по которым тепло разносится по всем помещениям, но существуют и альтернативные варианты, для реализации которых не требуются трубы и отопительные приборы.

Преимущества воздушной отопительной системы

Воздушное отопление имеет ряд преимуществ, о которых необходимо знать при выборе подходящей отопительной системы:

1. Низкая стоимость материалов: разводка воздухопроводов всегда выходит в несколько раз дешевле, чем установка радиаторов и труб, необходимых для использования других теплоносителей.
2. Источники тепла для такой системы обходятся дешевле. Обычную печь-булерьян можно приобрести намного дешевле, чем аналогичный по характеристикам твердотопливный котел. Кроме того, отсутствие отопительного контура приводит к тому, что появляется дополнительное преимущество: дом с воздушной системой отопления не боится заморозков, поскольку используемый в ней теплоноситель просто не может замерзнуть. Жидкостное отопление не может похвастать такой устойчивостью к низким температурам. Конечно, при необходимости можно залить в жидкостную систему антифриз или другой теплоноситель, который не может замерзнуть, но речь ведь идет о бюджетных системах – а стоимость незамерзающих веществ всегда увеличивает эксплуатационные расходы. К тому же, большая часть морозоустойчивых жидкостей является токсичной, что далеко не всегда допустимо при использовании в частном доме.
3. Воздушная отопительная система хороша и тем, что ее можно без проблем совмещать с вентиляцией. В таком случае можно говорить не только об экономии, но и о хороших показателях воздушного отопления с точки зрения дизайнерских решений. Использование точечных источников тепла позволит наглядно увидеть преимущества системы, не имеющей разводки труб.

Котел воздушного отопления

Существует несколько вариантов реализации воздушного отопления, и одним из них является использование котла. Обязательное условие для его установки – наличие подведенного к дому магистрального газа, который на сегодняшний день является самым дешевым источником тепловой энергии. Второе место по уровню экономии занимают дрова, а третье – уголь.

Лучшим вариантом источника тепла при использовании дров является печь-булерьян. В таком случае достаточно будет простейшей разводки, которая обеспечивает прохождение нагретого в теплообменнике воздуха по всему дому (прочитайте также: «

Какое отопление лучше в частном доме — рассмотрим возможные варианты и способы

«). Используя воздушное отопление, необходимо помнить о некоторых нюансах, которые присущи данной системе, например, о необходимости создания постоянного уклона воздуховодов при обогреве большого дома.

Нередки случаи, когда в уже существующей разводке есть участки с отрицательным уклоном, и тогда проблема решается при помощи принудительной циркуляции воздуха. В большинстве заводских отопительных котлов вентиляторы для циркуляции устанавливаются в базовой комплектации, но самодельные печи необходимо модифицировать самостоятельно.

Для обеспечения движения воздуха вентиляторы обычно устанавливаются в нижней части печки, где происходит забор воздуха. Бытовые вентиляторы, изготовленные из пластмассы, для этих целей не подходят: воздух в системе отопления разогревается до высоких температур, при которых пластик будет плавиться.

Устанавливая вентилятор, желательно установить в цепь питания еще и диммер, который позволит регулировать интенсивность подачи воздуха. Это устройство позволит контролировать температуру в системе.

Проводка отопления в частном доме, в котором установлено немного перегородок, может значительно упростить систему. Смысл упрощения в том, что для обогрева маленьких помещений требуется небольшое количество тепла, и естественной конвекции в таком случае будет достаточно, что даст возможность сэкономить на разводке. Такая система будет отапливать весь дом даже при наличии чердачного помещения, требующего отопления: достаточно лишь сделать внутреннюю лестницу более широкой, чтобы нагретый воздух мог беспрепятственно поступать наверх. Вытяжную вентиляцию в такой ситуации можно устраивать только на верхнем ярусе.

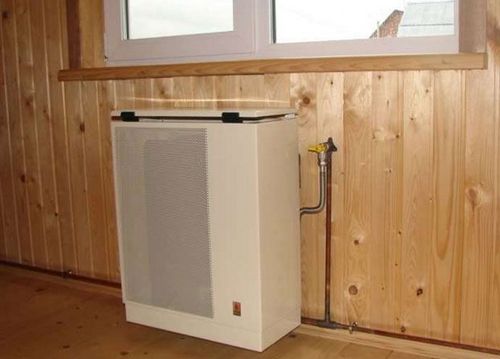

Газовые конвекторы

Такие отопительные приборы, как газовые конвекторы, имеют ряд преимуществ, но и подходят только под определенные ситуации. Например, если количество комнат в доме невелико, а магистральный газ подведен, то газовые конвекторы являются очень хорошим решением для обогрева такого здания (прочитайте также: «

Энергосберегающее отопление частного дома — выбираем энергоэффективную систему

«).

Газовый конвектор – это горелка, которая позволяет нагревать окружающий воздух за счет газа, а нагревательным элементом является металлический теплообменник. Мощность таких устройств обычно варьируется в пределах от 1,5 до 6 кВт, что позволяет отапливать среднегабаритные помещения.

Провести отопление в частном доме при помощи газовых конвекторов несложно. В первую очередь в каждую комнату проводится газ, для чего обычно используются шланги, расположенные в плинтусах (прочитайте также: «

Как сделать отопление в частном доме — советы специалистов

«). При необходимости разводку можно сделать при помощи кабель-каналов. Во внешней стене необходимо сделать отверстие, через которое будет проходить коаксиальный воздухопровод, предназначенный для забора воздуха для горения и вывода отработанных материалов.

Сам конвектор обычно устанавливается на стене, которую перед этим желательно защитить от теплового воздействия огнеупорным материалом. В конструкцию газового конвектора входит реле с термопарой, которое прерывает подачу газа, если горелка погасла.

Стоимость газовых конвекторов обычно не превышает стоимость идентичных по уровню теплоотдачи радиаторов. При необходимости установки этих устройств в домах, где нет подведенного магистрального газа, можно спокойно использовать сжиженный, но эксплуатационные расходы в таком случае будут гораздо выше. Тем не менее, газовые конвекторы, работающие на жидком газе, все равно будут гораздо экономичнее, чем масляные радиаторы или электрические конвекторы. Баллоны с газом лучше всего маскировать, что в первую очередь вызвано крайне низкими эстетическими качествами этого элемента системы отопления.

Электрическое отопление

Использование электричества для обогрева здания может присутствовать и в воздушной отопительной системе, и в жидкостной, но отдельные схемы дают возможность использовать электричество напрямую, без участия дополнительных теплоносителей. Именно о таких альтернативных схемах пойдет речь в этом разделе, поэтому электрокотлы и тепловые пушки не будут рассматриваться.

Многие системы отопления, работающие на электрической энергии, получили достаточное распространение, чтобы говорить о них как о конструкциях, завоевавших доверие. Единственный нюанс, который зачастую оказывается наиболее сильным фактором, не позволяющим установить такую систему, является необходимость в постоянной подпитке электричеством (прочитайте также: «

Автоматическая подпитка системы отопления — схема узла и клапана подпитки

«).

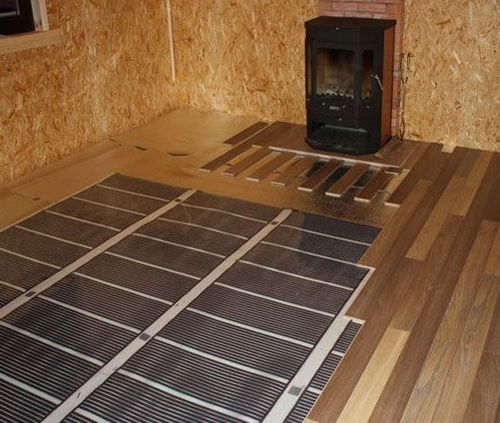

Пленочные теплые полы

Пленочный теплый пол — это диэлектрическая пленка, на которую нанесены токопроводящие медные дорожки. На краях такого полотна расположены шины из меди, которые соединены напыленными на пленку дорожками, имеющими высокое сопротивление. При подаче напряжения на контакты пленка начинает отдавать тепло.

Стандартное потребление электричества на один квадратный метр составляет от 150 до 220 Вт. Такой мощности слишком много для отопления, поэтому она используется исключительного для быстрого выхода полов на рабочую температуру. Для контроля за уровнем температуры в систему встроен терморегулятор, который позволяет свести средний расход мощности до 60 Вт на квадратный метр.

За счет чего проявляется экономичность такой системы, и как увеличить этот показатель? Дело в том, что система теплых полов нагревает в первую очередь нижнюю часть помещения, расположенную прямо над напольным покрытием, поэтому температура под потолком будет значительно ниже. Средняя температура по дому также упадет. Так вот, если снизить среднюю температуру в здании всего на два градуса, можно сэкономить примерно 20% электроэнергии. К плюсам такой систем можно отнести простоту ее монтажа и возможность неплохой экономии на энергоресурсе.

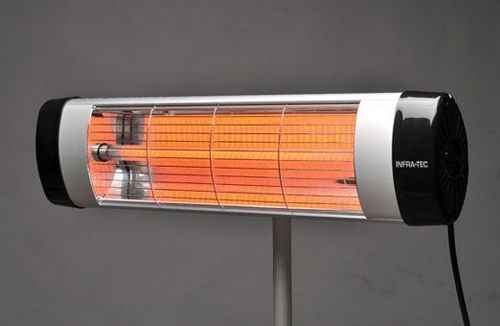

Инфракрасные обогреватели

В последнее время все большую популярность завоевывают инфракрасные отопительные приборы. Конструктивно ИК-обогреватели представляют собой вольфрамовые спирали, заключенные в кварцевые трубки, или же соединенные между собой керамические панели. Инфракрасные отопители передают тепло не конвекцией, а при помощи теплового излучения, нагревая все предметы, попадающие в зону действия прибора.

Такие системы работают по тому же принципу, что и теплые полы: тепло распространяется в первую очередь в той зоне, куда «достает» излучение. За счет инфракрасного излучения нагревается воздух, любые окружающие предметы и даже человеческое тело, которое тоже способно воспринимать лучистое тепло.

Возможность точечного расположения обогревателей позволяет снизить среднюю температуру в доме до 15-16 градусов по Цельсию без ущерба для комфорта. Именно эта возможность даст сократить расходы на электроэнергию.

Установка инфракрасных обогревателей довольно проста, и при этом достаточно соблюдать всего несколько правил. Проводка для ИК-обогревателей стандартна, и монтаж дополнительных элементов электросети не потребуется. Как правило, обычно проводка берется из расчета не более 15 А на квадратный миллиметр сечения. Специалисты рекомендуют снижать эту величину до 8 А, чтобы проводка не подвергалась нагреву при больших мощностях.

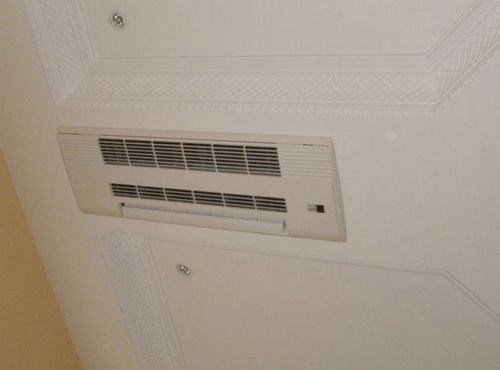

Отопление кондиционерами

Теплые полы и инфракрасные обогреватели экономичнее, чем электрокотлы, а разница обычно составляет несколько десятков процентов. Это хороший показатель, но на фоне экономичности тепловых насосов он выглядит довольно слабым. Принцип действия тепловых насосов заключается в заборе тепловой энергии в окружающей среде (грунте, воде или воздухе) и передаче их в здание. Но тепловые насосы стоят довольно дорого и не вписываются в категорию бюджетных устройств.

К чему тогда говорить о них? Все потому, что тепловой насос делится принципом своего действия с бытовыми кондиционерами, только последние работают исключительно по принципу «воздух-воздух».

Конечно, для качественного отопления кондиционерами необходимо установить их в каждом помещении, да и в условиях холодного климата такая отопительная система демонстрирует слабые показатели.

Самые мощные и качественные устройства могут нормально функционировать при -25 градусах, а остальные работают в диапазоне от -10 до -15 градусов. Чем ниже температура окружающей среды, тем хуже работает отопитель.

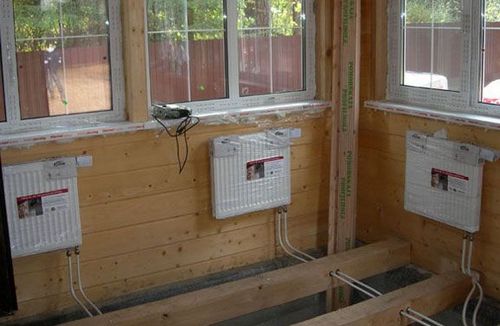

Водяное отопление

Классическое жидкостное отопление очень хорошо подходит для частных домов. Источником тепла в такой системе могут служить конденсационные котлы, обычные газовые котлы и твердотопливные котлы. Для проведения автономного отопления необходимо обязательно создать разводку трубопровода, а для передачи тепла помещениям используются различные отопительные приборы (наиболее эффективными и выгодными показали себя радиаторы).

В состав системы входят манометр, расширительный бачок и предохранительный клапан. Для принудительной циркуляции теплоносителя используется циркуляционный насос, который необходимо устанавливать непосредственно перед источником тепла.

В одноэтажных домах чаще всего используется «ленинградка» — схема разводки, в которой контур опоясывает весь дом и отдает тепло через параллельно установленные радиаторы. В двухэтажных домах подача осуществляется через верхний этаж, а контур обратки идет по нижнему. Детально рассмотреть схему такого отопления можно на фото или в статьях, посвященных жидкостному отоплению.

Заключение

Эта статья дала возможность узнать, как провести отопление в частном доме. Методы отопления частного дома разные, и выбор отопительной системы всегда остается за домовладельцем. Главное – соблюдать все требования и хорошо понимать, насколько та или иная система будет оправдана в каждом конкретном случае.
