Как работает рекуператор воздуха для частного дома и квартиры
Современные технологии позволяют улучшать качество жизни и экономить энергию. Раньше климат в помещениях регулировался системами отопления и кондиционирования, но сейчас есть альтернатива — это рекуператоры воздуха для частных домов, квартир и других помещений.
Содержание:

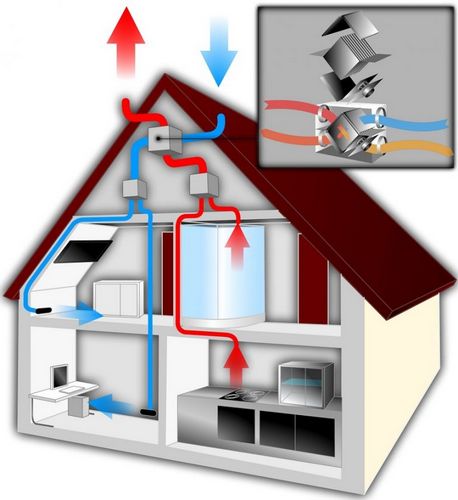

Принцип работы оборудования
Конструктивно любой рекуператор воздуха в частном доме или помещении любого другого назначения представляет собой разновидность приточно-вытяжной вентиляции. Разница заключается в принципе работы – если вытяжка просто вытягивает воздушные массы, то рекуператор помимо вытягивания еще и затягивает воздух с улицы, пропускает его через фильтры и нагревает до комнатной температуры. Таким образом, внутрь попадает не просто свежий, но теплый воздух.
Основное рабочее звено – теплообменник. В зависимости от разновидности, он может быть роторного или пластинчатого типа, но в любом случае он решает идентичные задачи. Принцип работы сводится к тому, что теплые массы из помещения попадают на теплообменник, нагревают его и выходят наружу. Параллельно в другую камеру поступает уличный воздух, проходит через теплообменник, охлаждая его, нагревается сам и заходит в дом. Если применить образные понятия, это как вдох и выдох в течение 60-90 секунд. Процесс циклично повторяется.

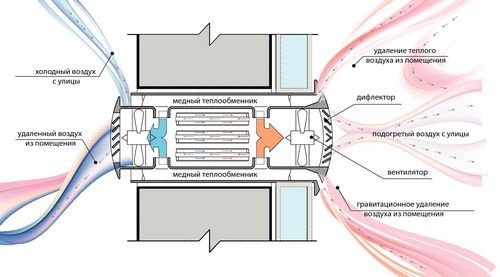

Устройство рекуператора воздуха

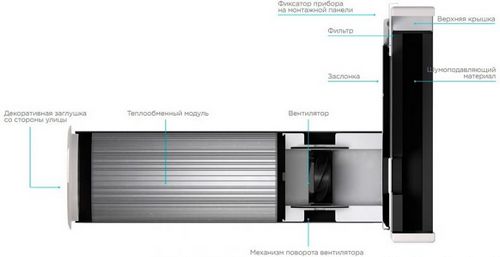

Как видно на рисунке, проветриватель поверхностного типа состоит из:
- разделенного на 2 камеры теплообменника для притока и оттока воздушных масс;
- вентилятора;
- фильтра;
- защитного кожуха – обычно его изготавливают из пищевого пластика.
Для защиты внешнего корпуса устанавливают с улицы решетку.
В теплообменнике камеры разделены тонкой стенкой с высокой теплопроводностью, которая, с одной стороны, исключает смешение потоков холодного и теплого воздуха, с другой способствует отдаче тепла.
Как происходит вентилирование и догрев воздуха в процессе рекуперации
Температура входящих потоков напрямую зависит от исходящих. Чем теплее воздух с улицы, тем менее будет заметна разница температур на входе.
На примере температурной линейки:
В доме температура воздуха 22°С. На улицу выйдет охлажденным до 2°С. На входе уличный имеет -7°, в дом попадет подогретым до 16°С.
Приточно-вытяжной рекуператор воздуха для дома с КПД 80% соответственно сохраняет тепло в доме. То есть при вентиляции теряется всего 20% тепла.
Преимущества и недостатки
Популярность климатического оборудования такого плана в последнее время очень возросла, и причина кроется в экономии электроэнергии, сохранении тепла и обеспечении комфортного пребывания в доме.
В числе основных плюсов:
- постоянное поступление в дом свежего воздуха – нет необходимости оставлять окна на проветривание, теряя тепло;
- чистый воздух извне – любое, даже самое недорогое устройство снабжено качественными фильтрами;
- экономия электроэнергии – например, один из самых мощных рекуператоров Блауберг расходует в час всего 6 Вт (для сравнения, мощность простого кондиционера начинается от 1 кВт);
- автоматическое управление – процесс циклично повторяется, пока оборудование включено, а при ветреной погоде работает даже без питания.
Но как и любое другое теплоэнергетическое устройство, рекуператор для дома имеет и недостатки:
- для помещений площадью от 30 кв.м одного агрегата будет мало – нужно как минимум два, работающих синхронно;
- летом он не способен охлаждать воздух до приемлемых значений – независимо от марки, мощности и КПД, это все же не кондиционер, где функции охладителя выполняет фреон;
- частая чистка фильтров, особенно в городской черте;
- обмерзание внешнего корпуса уже при температуре -5°С, после чего циркуляция прекращается.
Разновидности устройств
Принцип работы любого рекуператора идентичен, различия заключаются только в конструкции теплообменника, который может быть двух видом:
- роторного типа;
- пластинчатого.
Роторные
В основе ротор цилиндрической формы, полость которого плотно заставлена пластинами. При включении обе части ротора начинают двигаться в противоположные друг от друга стороны, за счет чего и обеспечивается циркуляция воздуха.
Сам теплообменник изготовлен из меди и разделен на две части, в одной из которых потоки охлаждаются, в другой – нагреваются. За счет четкого разделения воздушные массы не смешиваются.
Конструкция роторного типа
За счет особенности конструкции устройства получаются крупными и больше подходят для помещений специального назначения – спортзалы, производство, сельскохозяйственные склады и т.д. Более того, роторная установка достаточно шумная, что тем более не подходит для жилого сектора.
Пластинчатые
Более подходящий для жилого дома вариант, где теплообменник состоит из двух кассет. В кассетах установлены металлические пластины и проложены целлюлозным полотном. Воздух постепенно проходит через пластины, нагреваясь или охлаждаясь, за счет чего работа установки получается бесшумной, хотя и менее производительной.

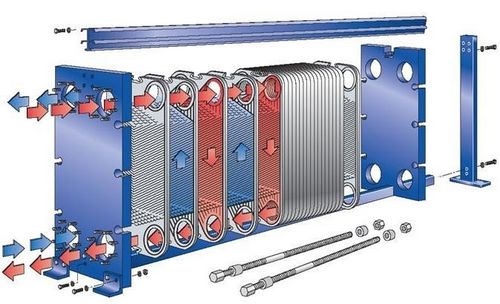

Устройство пластинчатого теплообменника

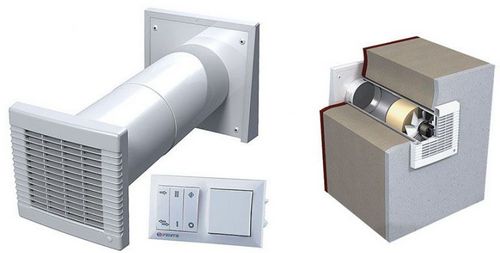

Такие устройства могут быть энергонезависимыми – работают только за счет естественной циркуляции воздушных масса, и принудительно приточными – когда в работу включается вентилятор и нагнетает воздух.
Рейтинг лучших моделей рекуператоров для дома
В 2018 году в этом сегменте рынка ассортимент насчитывает более 50 торговых марок, среди которых есть явные лидеры.

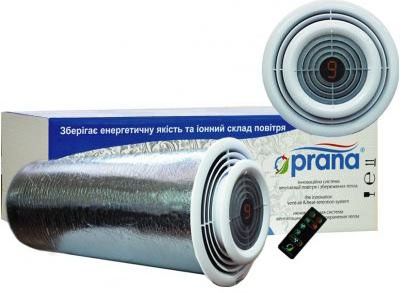

Prana-200G
Компания спциализируется на бытовых и помышленных установках. Главное преимущество, по заключению самого производителя, в отсутствии фильтра. Не происходит искусственная ионизация воздуха, нет неоходимости регулярно менять фильтр, а очищение происходит за счет многоходового движения масс через медные пластины теплообменника.
Энергопотребление составляет 6-35 Вт в час, установки компактные. КПД – 88%. Объем приточной массы 135 куб.м в час, вытяжной – 125 куб.м в час. Допускается монтаж своими силами.
Цена 24500-26000 руб.
Технический паспорт «Прана-200G» (бытовой)

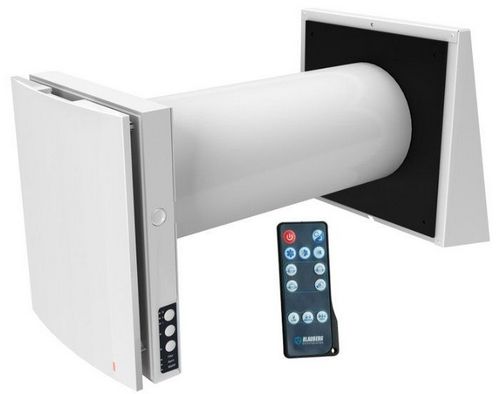

Blauberg VENTO Expert A50-1 Pro
Приточно-вытяжной проветриватель с регенерацией тепла и влаги. Пластинчатый теплообменник. КПД устройства – 88%. Воздухообмен 15-50 куб.м/час. Мощность 10 Вт в час. Диаметр воздуховода составляет 16 см. В комплекте 2 фильтра грубой очистки G3 (EU3). Жалюзи закрываются в автоматическом режиме.
Цена 15000 руб.
Инструкция по эксплуатации Blauberg VENTO Expert A50-1 Pro
ВИДЕО: Обзор и отзывы о реверсивной вентиляции

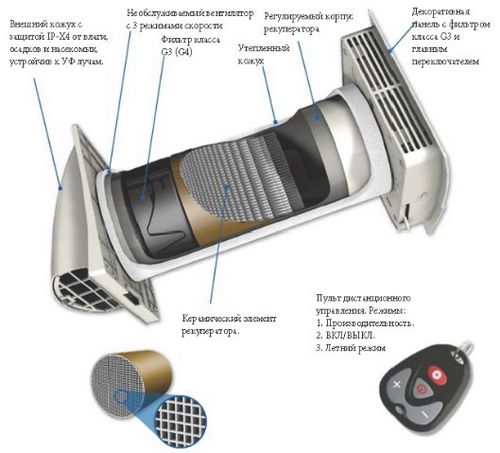

Marley Menv 180
Немецкая компактная бытовая установка, где функции теплообменника выполняет керамический тепловой аккумулятор. Для очистки входящих потоков предусмотрены последовательно установленные фильтры грубой и тонкой очистки класса G3 или G4, которые очищают даже от мельчайшей пыльцы. Мощность 7 Вт. КПД 85%. Воздухообмен в зависимости от мощности от 1 до 37 куб.м в час.
Цена 27500 руб.
Инструкция по монтажу и эксплуатации Marley Menv 180

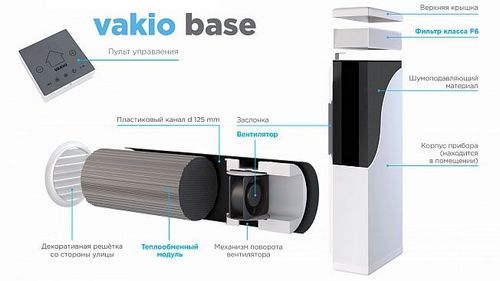

Vakio Base
Проветриватель на основе пластинчатого теплообменника с защитой от обмерзания – каждый час во время работы корпус обдувается теплым воздухом. Это инновационное решение, позволяющее пользоваться устройством при температуре до -10-12°С. Предусмотрен режим естественной вентиляции при открытом клапане, но отключенном питании (такая же функция предусмотрена и в Зилант). В комплекте 1 фильтр тонкой очистки.
Цена 15900 руб.
Инструкция по эксплуатации Vakio Base
ВИДЕО: Как установить рекуператор воздуха для частного дома своими руками
