Как осуществить установку канализации в бане самостоятельно? В данном пошаговом руководстве с подробными видео инструкциями вы найдете четкое руководство по выбору подходящей системы канализации и ее правильной установке.

Ведь современная баня на участке с загородным домом становится непременным хозяйственным атрибутом многоцелевого назначения с парилкой, помывочным помещением, с унитазом, а зачастую и прачечным отделением.

Обустройство стоков из бани необходимо по многим причинам, но, прежде всего, для обеспечения комфортного пользования и безопасности проживания. Для этого сливные воды должны быть в максимальной степени очищены от различного вида загрязнений.

В данной статье представлено четкое пошаговое руководство, как организовать данную систему своими руками правильно, и как это сделать с наименьшими затратами.

Выбор вида канализационной системы — пошаговое руководство

Прежде, чем приступить к устройству канализации в бане, нужно определиться с составом сантехнического оборудования. Касательно внутренней канализации – она должна обеспечивать выполнение следующих функций. Давайте рассмотрим их.

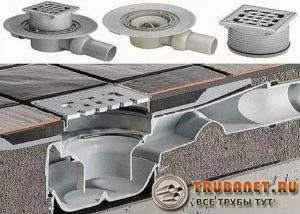

В парильном отделении – единственным сантехническим устройством в этом отсеке является сливной трап, через который использованная вода с пола собирается к месту слива, и, через сифон, поступает в сточный трубопровод. Сам слив должен быть закрыт густой сеткой, чтобы задерживать мусор — например от банных веников.

Трап в обязательном порядке оснащается сифоном для создания водяного затвора.

Непременным атрибутом бани  является душевое помещение. Особенностей это помещение не имеет, нужно только установить такой же трап, как и для парилки.
В бане традиционным является чаепитие. Перед застольем вполне естественно помыть руки, для чего в комнате отдыха устанавливается умывальник. Его нужно подключать к внутренней канализационной разводке через сифон.

Современная баня сегодня располагает к длительному пребыванию за чаем и неторопливой беседой, или просмотром телевизионных программ. В таких условиях просто необходим туалет – слишком велик контраст при пользовании уличным устройством. Установка и подключение  канализации в бане с туалетом ничем не отличается от таковой при монтаже схемы внутренней сети в жилом доме.

Типовым решением для бани является и оборудование прачечной в ней.

Таким образом, получается наличие в бане всех видов сточных вод, которые нуждаются в канализации. Следовательно, и подход к выбору типа сливной системы совершенно стандартен.

Давайте более подробно рассмотрим, какие типы сливных систем бывают, и какие являются наиболее распространенными.

Безнапорные канализации

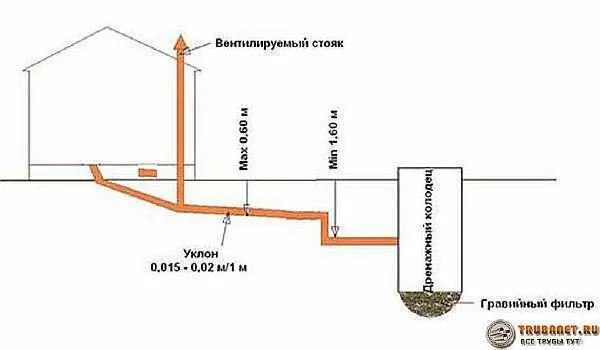

В сливных устройствах, по которым жидкость перемещается самопроизвольно под воздействием гравитации, обязательным условием является расположение труб под уклоном на каждом участке. Величина этого показателя составляет 2-3 градуса, и он является оптимальным для обеспечения стока.

Если угол меньше, часть загрязнений останется в трубе, создавая условия для образования засора. При величине уклона 3 и более градуса вода будет стекать быстро, не успевая вынести твердые фракции.

Непременным условием хорошей работы сливной системы является фановый стояк, предназначение которого — вентиляция.

Для устройства наружной части канализации используются трубы диаметром  100 миллиметров, желательно из пластика. Их преимущество состоит в том, что они эластичны и практически не страдают от сезонных подвижек грунтов. Глубина заложения труб наружной канализации должна быть не меньше уровня промерзания грунта. А с учетом создания дренажного слоя – на 30-40 сантиметров глубже.

В большинстве случаев, учитывая природные условия нашей страны, возникает необходимость рытья довольно глубоких траншей. Чтобы этого избежать на канализационные трубы устанавливается греющий кабель, включающийся в автоматическом режиме при критичном снижении температуры.

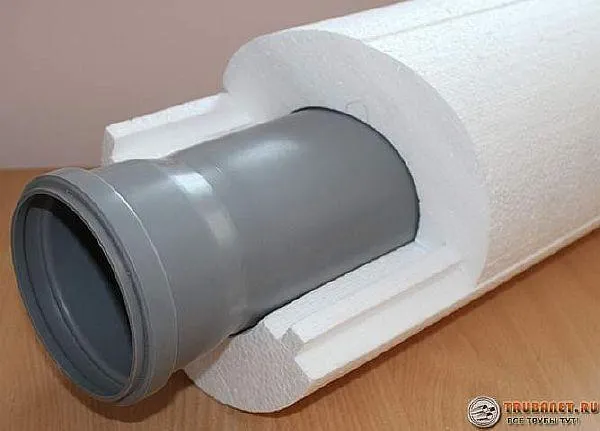

В этом случае достаточно глубины заложения в 0,5 метра, трубопроводы утепляются изоляцией из пористых материалов. Для устройства  канализации в бане используются пластиковые раструбные трубы из ПВХ с уплотняющими резиновыми манжетами.

Наружная канализация от бани, как правило, имеет значительную протяженность, поскольку этот объект располагается в конце участка. Конечной точкой отведения стоков является либо септик с фильтрующим колодцем, либо место подключения слива к сети централизованной канализации.

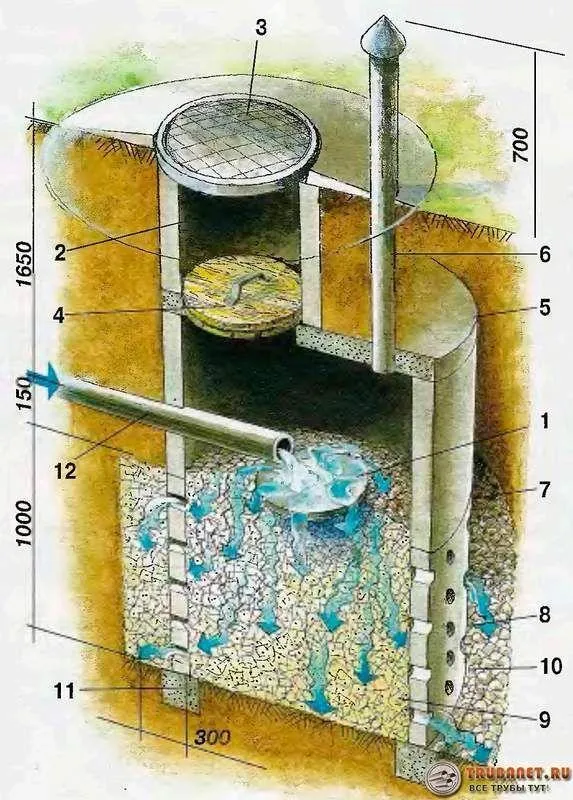

Следует заметить, что фильтрующий колодец можно установить не везде. На глинистых грунтах фильтрации стоков не происходит, и канализационная вода будет накапливаться под колодцем.

Препятствием для использования фильтрующего колодца является также высокий уровень грунтовых вод. Если при максимальном их подъеме вода в колодце или скважине поднимается до уровня 2,5 метра, устройство устанавливать нельзя ввиду заражения стоками грунтовых вод. В таких случаях устраиваются фильтрующие поля с инфильтратами, либо накопительный септик, подлежащий регулярной откачке с вывозом содержимого.

Для небольших дачных участков с ограниченным посещением в ряде случаев достаточно в бане сделать канализацию из бочки.

Напорная канализация

Такие конструкции для удаления сливных вод применяются в случаях, когда невозможно поместить трубы канализации для бани в одной горизонтальной плоскости. Причиной тому могут быть особенности ландшафта участка или конструкция самой бани.

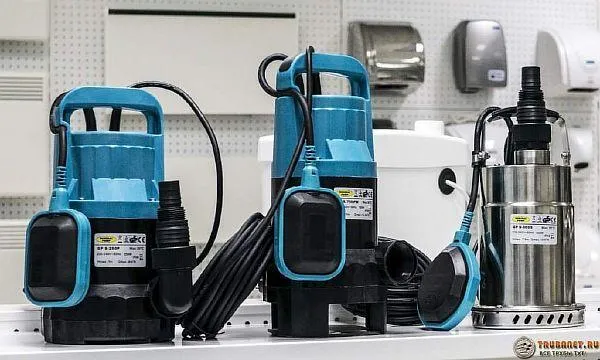

Для создания напорной сети используются специальные фекальные насосы. Они могут быть погружными, полупогружными или поверхностными.

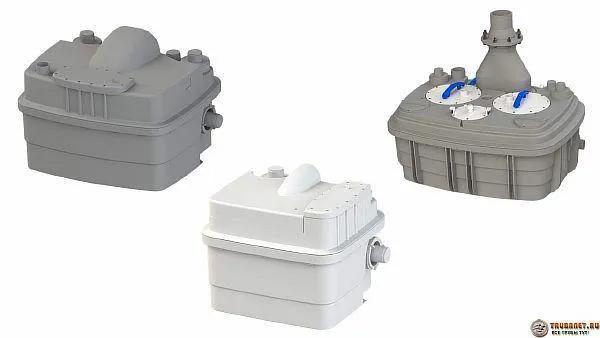

В ряде случаев для канализации в бане можно использовать насосные станции небольшой мощности, которые удобно установить непосредственно у сантехнических приборов.

Отличительной особенностью фекальных станций и насосов является наличие измельчителя для дробления твердых включений различного рода, кроме твердых.

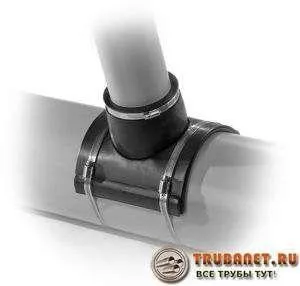

Врезная канализация для бани

В зависимости от конфигурации трубопроводов фекальных стоков, в ряде случаев возникает необходимость подключения отводящей трубы к действующей системе. Это возможно при монтаже наружной сети канализации или для подсоединения к центральному городскому трубопроводу.

Во втором случае понадобится оформить специальное разрешение Горводоканала, а операция подключения будет производиться специалистом этой организации. Самостоятельное подключение производится пользователем наружной канализации на участке с использованием специальных хомутов.

Какая канализация для бани лучше – это даже не выбор застройщика. Вид и конструкция зависит от характера ландшафта и архитектурных особенностей здания бани.

По простоте и стоимости устройства лучше всего использовать простую самотечную систему, которая требует минимального внимания в процессе эксплуатации.

Руководство по проектированию канализации

Основой для этого мероприятия является проект здания – бани, с указанием мест расположения сантехнических приборов. Грамотный проектировщик заранее расположит их все последовательно по одной оси, чтобы упростить монтаж и минимизировать денежные затраты. Последовательность действий при этом может быть следующей:

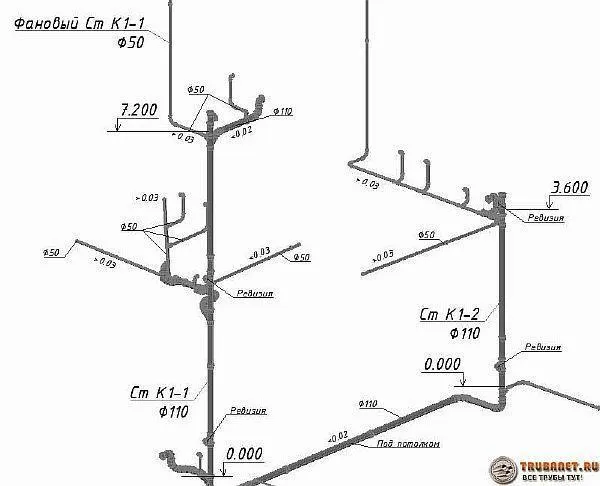

• Создать графическое отображение канализационной системы для бани с указанием размеров каждого элемента конструкции внутренней разводки.
• Предусмотреть на каждом сантехническом приборе подключение через сифон для создания гидрозатворов, в данной статье более подробно раскрыт данный момент.

• Перед подключением к стояку устанавливается ревизия.

По мере удаления системы от начальных точек размеры труб можно изменять только в сторону увеличения:

• от мойки отвод можно устроить из трубы 40 миллиметров;
• от душевой комнаты через трап сливную трубу лучше установить диаметром 50 мм;
• отводная магистраль наружной канализации выбирается в размере 100 миллиметров. Так же, как соединительные участки между отдельными секциями многоступенчатого септика.
• В месте подключения отводных труб к стояку необходимо предусмотреть установку воздушного клапана, предотвращающего срыв водяного затвора в сифонах. Установка фановой трубы в большинстве случаев неприемлема.
• Трубы наружной канализации для бани нуждаются в утеплении с использованием греющего кабеля. В этом случае теплый воздух будет поступать внутрь системы, оберегая ее от замораживания, чреватого разрывом фаянсовой сантехники. Поэтому нежелательно для бани устанавливать фановую трубу, через которую он будет выходить в наружное пространство.

В остальном конструкция канализации для бани не отличается от типовых устройств подобного назначения.

Монтаж внутренней системы канализации

Трубную разводку сливной системы монтируют по окончании основных строительных работ до выполнения отделки.

Смотреть видео

КАНАЛИЗАЦИЯ В БАНЕ СВОИМИ РУКАМИ

В процессе проектирования здания бани в соответствии с проектом уже предусмотрены проемы под все виды коммуникаций, что снижает стоимость работ по их установке.

Монтаж внутренней канализации при строительстве

Порядок выполнения работ по прокладке сливной системы в процессе выполнения строительных работ дает много преимуществ. Мест пересечения со стенами значительно упрощаются, поскольку изготавливаются при возведении простенков.

Кроме значительного сокращения трудозатрат такая технология сборки в значительной степени улучшает качество выполнения работ, позволяет правильно выполнить уклоны и надежно их зафиксировать их цементным раствором.

Смонтированную систему можно надежно закрыть кладкой или съемными панелями. Монтаж канализационной системы при этом ведется снизу – вверх что требует качественного проектирования и точного исполнения.

Прокладка внутренней канализации в готовом здании – пошаговое руководство

Такой порядок прокладки коммуникаций применяется в уже построенном здании во время капитального ремонта. При этом на этапе ее проектирования учитываются уже готовые сложившиеся условия, диктуемые конструкцией строения. Поэтому коммуникации не всегда идеально вписываются в конструкцию.

ВАЖНО! Канализационный трубопровод обычно начинают вести от водозаборных точек, на которых устанавливаются сантехнические приборы. Перед началом работ производится разметка сети, и вырубаются в стене окошки для прокладки труб.

Смотреть видео
[sociallocker]

12.09.2017 — МОНТАЖ КАНАЛИЗАЦИИ В БАНЕ

[/sociallocker]

Слив в душевом отделении заглубляется непосредственно в пол и над ней устраивается герметичная стяжка с уклонами в сторону направления движения жидкости.

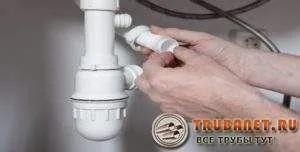

Выход жидкости наружу производится через трап, оснащенный сифоном. На мойке и раковине также устанавливаются сифоны, предотвращающие попадание запахов из канализационной системы в жилое пространство. Представленные на рынке трубы для канализации имеют стабильный размер в состоянии поставки, поэтому перед установкой их нужно разрезать на требуемые длины.

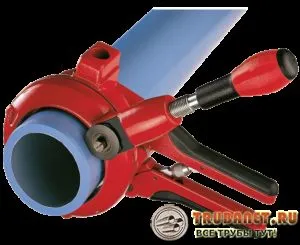

Для резки пластиковых труб разработаны и выпускаются специальные инструменты, которые обеспечивают строго перпендикулярный конец отреза и не образует заусенцев на краях. Трубу из такого материала можно отрезать пилой – ножовкой, но при этом образуются заусенцы, которые при монтаже могут повредить поверхность резиновой уплотняющей манжеты, создавая условия для протечек в последующем. Поэтому кромку отреза нужно зачистить наждачной шкуркой.

При использовании чугунных труб для канализации, их, как правило, не режут, а стараются использовать цельными. Во-первых, разрезать такую трубу довольно сложно, во-вторых, качество реза не обеспечивает герметичности соединения.

Соединения труб в процессе монтажа производится различными способами:

• Соединение в раструб является самым простым и самым распространенным способом. Узкий конец вводится в раструб, где уже имеется уплотнительное резиновой кольцо. Для повышения герметичности стык обрабатывается силиконовым уплотнителем.
• Для пластиковых изделий можно применять клеевое соединение или с помощью сварки.

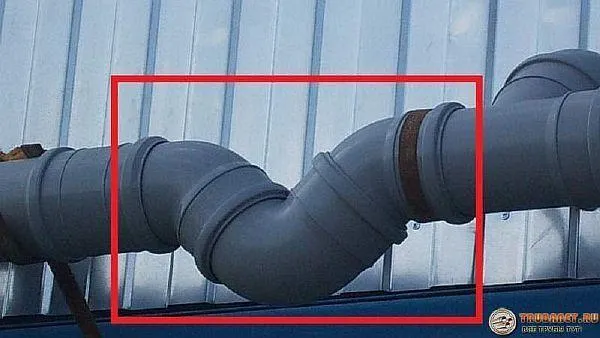

• Соединение фитингами производится не только при стыковке, но и при выполнении разветвлений сложной системы. Используются муфты, угольники, крестовины и другие изделия. При их использовании нужно применять подключения с углом наклона 135 или 120 градусов с уклоном в сторону потока жидкости.

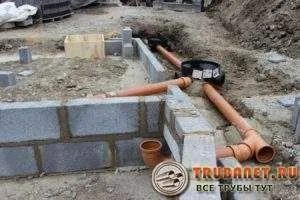

Отводная труба выводится в стояк, располагаемый в углу строения. Его изготавливают из трубы диаметром 100-110 миллиметров, и, через уголок, выводят в наружное пространство. Обращаем внимание, что глубина заложения выпускной трубы должна быть ниже уровня промерзания грунта.

Для вывода трубы через фундамент, в нем необходимо проделать отверстие по размеры трубы с плюсом порядка 60-70 миллиметров. После прокладки трубы отверстие утепляется доступными рулонными материалами.

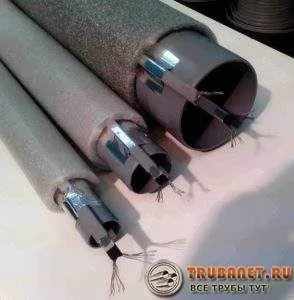

Перед установкой трубопровод утепляется греющим кабелем. Система регулировки включает его в работу при определенной температуре, близкой к точке замерзания. Поверх него устанавливается  теплоизолирующая рубашка из синтетических пористых материалов.

В соответствии с действующими правилами расстояние от здания до септика должно составлять не менее 10 метров. Но для бани существует конкретное правило – расстояние от бани до ближайшего водозабора должно составлять не менее 20 метров.

Смотреть видео

Устройство канализации в бане своими руками

Обустройства гидрозатвора своими руками

В числе многочисленных фитингов для канализационных труб входит такое устройство как гидрозатвор. Он представляет собой изогнутую U-образную трубу, внутри которой создается водяная пробка. Она препятствует проникновению неприятных запахов из сливной системы в жилое пространство.

Вообще-то гидрозатвор имеется и на каждом сифоне, но в этом вопросе лучше перестраховаться. Это устройство в бане нуждается в дополнительном внимании. Поскольку пользуются этим заведением, как правило, не ежедневно, а раз в неделю, вода в гидрозатворе может пересыхать.

В результате в помещение проникают дурные запахи. Поэтому имеется необходимость доливать воду в гидрозатвор хотя бы пару раз в неделю.

Монтаж внешней канализации — выбираем место для септика

Банную канализацию делают точно так же, как и для жилого дома. При наличии возможности ее можно подключить к действующей сети, а если на участке устроена локальная очистная система – тогда к ней.

Прежде всего, имеет значение характер грунтов под септиком — глина, песок или щебень. Если грунт состоит преимущественно из глины, имеющей низкую водопроницаемость, соответственно фильтрация происходить не будет.

Смотреть видео

Прокладка труб наружной канализации частного дома

Фильтрующий колодец в составе такого септика будет только загрязнять окружающее пространство, и пользоваться им придется как простой выгребной ямой.

Если водоносный слой в период максимума подъема уровня выходит на глубину 2,5 метра, септик в таком месте устраивать нельзя, толщины фильтрующего слоя будет недостаточно.

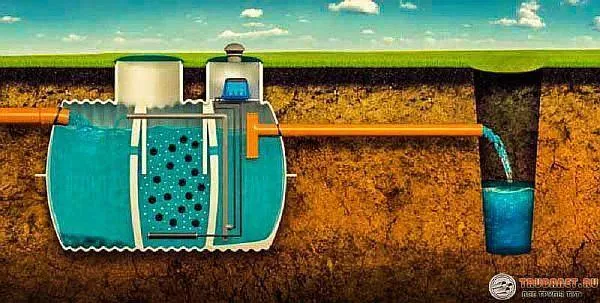

Устройство локального очистного сооружения

Основными узлами такого устройства являются следующие составляющие:

• Накопительный септик – служит для приема стоков и их первичной переработки бактериальными средствами. Живые культура анаэробных и аэробных бактерий продаются в профильных магазинах строительных рынков.

В процессе бактериальной обработки объем содержимого септика заметно уменьшается, в значительной степени снижается выделение запаха.

Содержание  частично очищается, поскольку часть содержимого в виде твердых фракций.

• В следующей секции септика, которой, чаще всего, является фильтрующий колодец, производится дополнительная очистка стоков путем фильтрации при прохождении через грунт. Фильтрующий слой состоит из доменного шлака, гравия и битого кирпича, который является прекрасным адсорбентом.

• Еще один способ обработки стоков – аэрация. Она производится путем продувки содержимого септика воздухом, в процессе чего происходит окисление не разложившихся ранее частиц загрязнений.
• В результате вода еще более очищается и становится пригодной к применению для технических целей – полива огорода или мойки автомобиля. При этом урожайность огородных культур заметно возрастает.

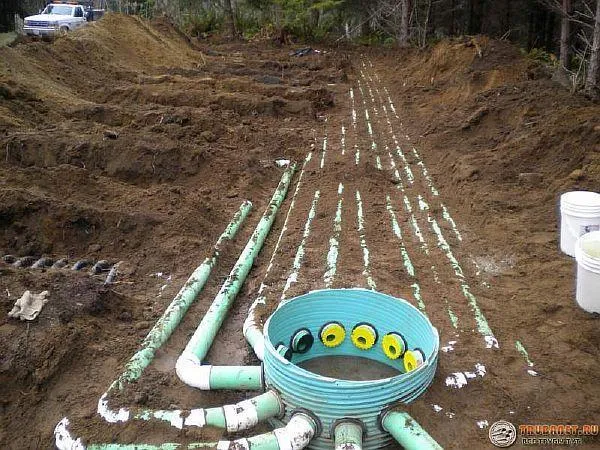

• Использование фильтрующих полей производится в тех местах, где подложечной грунтовой основой является глина. В таком случае предварительно очищенная вода поступает в систему дренажных труб и капельно распределяется по большой площади.

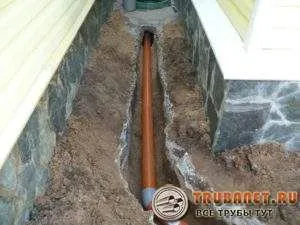

Подготовка траншеи и укладка труб

Как провести трубы наружной канализации своими руками?

1. Они укладываются в специально отрытые канавы. Глубина траншей всегда зависела от глубины промерзания земли.
2. Но сегодняшние технологии прокладки позволяют значительно снизить количество земляных работ за счет установки подогрева на трубы и их утепление, о чем уже было сказано выше.
3. Большое значение имеет качество подкладки под трубы на дно траншеи. Поскольку она располагается в зоне промерзания, важно не допустить наличия воды в опорной подложке трубы. Для этого устраивается дренажный слой из гравия и песка.
4. Гравий насыпается слоем порядка 30 сантиметров и тщательно утрамбовывается. Затем нужно насыпать слой речного песка толщиной 15-20 сантиметров и пролить его водой для лучшего уплотнения.
5. На стенке траншеи крепится строительный шнур и натягивается вдоль нее с уклоном 2-3 миллиметра на метр протяженности.
6. Затем в траншею опускается сам трубопровод и устанавливается вдоль шнура с контролем уклона.
7. После этого труба аккуратно обсыпается песком, который тщательно утрамбовывается. И только после этого производится окончательная засыпка траншеи вынутым ранее грунтом и почвой.

Какие трубы выбрать для канализации

По состоянию на сегодняшний день этот вопрос решен кардинально в пользу полиэтиленовых изделий. Этот материал устойчив к коррозии, обладает малым весом и технологичен в сборке.
Смотреть видео

Альтернатива может выявляться только в том случае, если имеются неизрасходованные материалы других видов от предшествующего строительства.
