Как выполнить ремонт электрического конвектора своими руками

Самостоятельный ремонт конвекторов отопления

Здесь вы узнаете:

Электрические конвекторные обогреватели характеризуются достаточно простым устройством. Это и обеспечивает их доступность и долгий срок службы. Тем не менее, случайные поломки могут возникнуть у любой техники, включая системы отопления. Если интересует вопрос «ремонт электрического конвектора своими руками», то можно найти информацию о самостоятельном восстановлении работы обогревателя.

Ремонт конвекторов с механическим управлением

Вы уже знаете, что конвекторы отопления подразделяются на приборы с электронным и механическим управлением. Ремонту своими руками поддаются обе модификации. Другое дело, что «механика» ремонтируется гораздо легче, так как лишена тонкой электроники. Из инструментов вам понадобятся отвертки и кусачки, из измерительных приборов – мультиметр или тестер. Также понадобятся начальные знания в области электротехники, ведь вам нужно будет представить в голове схему конвектора.

Если после разборки вы где-то увидите черный нагар, то в первую очередь обратите свое внимание на этот элемент.

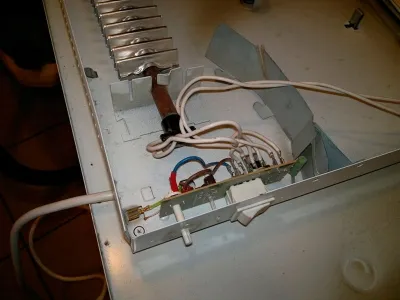

Ремонт конвекторных обогревателей начинается с разборки корпусов. Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют.

Прежде чем мы расскажем, как производится ремонт конвекторных обогревателей своими руками, полезно вспомнить устройство конвектора отопления с механическим термостатом:

Устройство конвекторного обогревателя с механическим управлением.

• Выключатель – обеспечивает полный разрыв электрической цепи, отключая агрегат от розетки;
• Предохранители – защищают электросеть от перегрузок, срабатывая при коротком замыкании;
• Механический термостат – контролирует температуру воздуха, включая и выключая нагревательный элемент конвектора отопления;
• Нагревательный элемент – чаще всего представляет собой ТЭН закрытого типа, запаянный в металлическую трубку.

Итого, перед нами почти весь список того, что может здесь сломаться. Ремонт такого конвектора своими руками не отягощен какими-либо сложностями, нужно только разобраться в его устройстве.

Аккуратно прозвоните все узлы конвектора мультиметром.

Ремонт конвектора отопления своими руками начинается с проверки поступления питающего напряжения из электросети. То есть, нам нужно проверить целостность кабеля и вилки. Берем в руки мультиметр и проверяем наличие электрического тока на конце питающего кабеля. Если тут ничего нет, следует заменить сам кабель или вилку. Не мешало бы проверить и саму розетку – вполне возможно, что сломалась именно она.

Выполняя ремонт конвекторов отопления своими руками, не забудьте проверить выключатель. Конвекторные обогреватели представляют собой довольно мощное оборудование, поэтому контактные группы в тумблерах могут искрить. Со временем это приводит к полному отсутствию контакта. Вышедший из строя тумблер можно заменить или прочистить – разбирайте его аккуратно, так как имеющиеся внутри мелкие детальки с пружинками имеют свойство разлетаться по всему столу.

Если с выключателем все хорошо, продолжаем ремонт конвектора своими руками – проверяем термостат. В холодном состоянии его контакты замкнуты, поэтому они легко «прозваниваются» мультиметром. Если термостат неисправен, следует отыскать такой же узел и заменить его – так будет проще. В некоторых агрегатах термостат объединен с выключателем, поэтому замене подлежит все и сразу.

Если все предварительные цепи целые, у нас остается последний подозреваемый – это ТЭН. Именно он может стать основной причиной выхода конвектора отопления из строя. Ремонт этого узла своими руками невозможен, так как нагревательные элементы не ремонтируются – вам нужно найти аналогичный ТЭН и подвергнуть его замене.

Определить исправность или неисправность ТЭНа поможет его сопротивление:

Проверьте сопротивление ТЭНа конвектора.

• Бесконечное – здесь налицо обрыв;
• Нулевое – произошло короткое замыкание;
• 30-50 Ом – ТЭН вполне «здоров».

Кстати, если конвектор не работает по причине того, что в щитке срабатывают «автоматы», проверьте сопротивление между контактами ТЭНа и его корпусом (а также корпусом всего прибора).

Ремонт конвекторов с электронным управлением

Электронное управление реализовано во многих конвекторах отопления. Их ремонт своими руками затруднен, так как проверить управляющий узел, не имея специальных знаний в области электроники и схемотехники, просто невозможно. Но попытка не пытка – попробуем хотя бы примерно определить, что здесь сломалось.

Ремонт конвектора своими руками начинаем с самого простого прозвона кабеля питания, идущего от розетки. Нам нужно убедиться, что он цел, и что по нему в обогреватель поступает электрический ток. Одновременно с этим убеждаемся в целостности розетки. Неисправный кабель смело выбрасываем и монтируем новый – не забудьте подобрать провод с подходящим сечением, учитывая мощность ремонтируемого конвектора отопления.

Устройство прибора с элетронным управлением.

Далее необходимо проверить плавкие предохранители. Они могут выйти из строя в результате поломки каких-либо внутренних узлов, либо в результате скачка напряжения в питающей электросети. Сгоревшие плавкие предохранители подвергаем замене и включаем технику в сеть – если все нормально, и нагрев пошел, собираем обогреватель и устанавливаем его на штатное место.

Если предохранители снова вышли из строя, то дальнейший ремонт своими руками сводится к проверке нагревательного элемента – скорее всего, его тестирование покажет наличие короткого замыкания. Также не исключен выход из строя блока управления. Неисправный ТЭН следует вынуть и выбросить, установив на его место исправный узел. Если же последним подозреваемым оказался управляющий модуль, придется отправиться в сервисный центр.

Ремонт в сервисном центре

Если ремонт конвектора отопления своими руками оказался невозможным, следует обратиться в ближайший сервисный центр. Найти адреса можно в интернете или в паспортах к оборудованию. Авторизованные сервисы могут принимать в ремонт обогреватели почти любых марок – это Ballu, Nobo, Электролюкс и многие другие. Также во многих городах работают неавторизованные мастерские – цены тут чуточку ниже, но ни о каком гарантийном ремонте здесь не может идти и речи.

Если гарантия закончилась, то мы в любом случае советуем сначала попробовать провести ремонт конвектора отопления своими руками. Благодаря предельно легкому внутреннему устройству, эти аппараты хорошо поддаются ремонтным работам. Вам останется лишь отыскать запасные детали и узлы – они продаются в некоторых мастерских и в специализированных интернет-магазинах.

С наступлением холодов вы вспомнили, что где-то в кладовой должен быть электрический конвектор, который отлично дополнял центральное отопление в прошлую зиму. При включении в сеть устройство не подает признаков жизни, хотя ток в сети есть? Значит, причина, по которой конвектор не желает обогревать помещение, скрыта внутри прибора. Не спешите вызывать мастера – ремонт конвектора вполне можно осуществить своими руками.

Проверяем внутренние соединения

Прежде чем вскрывать конвектор, надо прочитать инструкцию по эксплуатации, найти подробную схему и тщательно ее изучить. Конструкция конвектора довольно простая, и в ней можно разобраться без технического образования.

Совет! Перед включением прибора его необходимо пропылесосить, вернее — продуть, направляя струю воздуха внутрь прибора, чтобы удалить слой пыли с нагревательных элементов.

Для начала надо проверить кнопку включения, если она исправна, то двигаемся далее: снимаем переднюю панель прибора, чтобы открыть доступ к внутреннему устройству. Визуально проверяем все провода, подходящие к клеммам — ищем следы пригорания или ослабления в затяжке винтов крепления, которые крепят монтажные провода. Если обнаружен винт, ослабший из-за сорванной резьбы, то меняем его на новый и затягиваем. Обнаруженную окалину удаляем, место подключения провода зачищаем, разобрав соединение. К этой операции надо подходить основательно: зачистить наждачной бумагой шайбы и оголенную часть провода, потом все собрать заново, прочно затянув винт.

Затем проверяем при помощи мультиметра регулятор температуры. В электрических конвекторах разных моделей может сломаться именно этот переключатель механического действия.

Термический ограничитель

Его задача — автоматически отключить конвектор при достижении внутри прибора предельной температуры, установленной производителем. Контакты аварийного термического ограничителя всегда замкнуты, что легко проверить при помощи пробника.

При обнаружении нагара, его удаляют, а в случае образования раковин на контактах, их надо опилить надфилем, затем обезжирить бензином Б-70. Все операции надо делать осторожно, чтобы не нарушить биметаллическую пластину и не сбить заводские настройки.

Если термоограничитель не подлежит ремонту, то необходимо заменить его на новый, чтобы обезопасить себя от различных неприятностей, связанных с перегревом электрического конвектора.

Проверка переключателей

Если на конвекторе, кроме кнопки включения, есть другие клавишные переключатели режимов и тому подобное, то надо проверить их исправность. Ставим положение «Вкл.», проверяем омметром проводимость каждого переключателя по очереди, касаясь щупами его контактов.

Обнаружив неисправность, надо попытаться ее удалить методом зачистки контактов, а при поломке выключателя следует заменить его полностью.

Проверка контактов переключателя

Элементы нагревания

Если все переключатели исправны, шнур целый, а конвектор все равно не работает, то вина тут может быть в неисправности именно нагревательного элемента. Их в современных конвекторах используют от одного до трех одновременно.

Чтобы проверить целостность такого элемента, используем обыкновенный мультиметр: один щуп прикладываем к точке монтажа, а второй поочередно касаемся других выводов на элементах. Часто хорошему контакту препятствует слой образовавшейся окалины или посторонние загрязнения. Зачищаем все контакты, монтажные провода до сверкающего блеска и повторяем замеры. Когда выявлена причина неисправности, то пытаемся нагревательный элемент отремонтировать, если это невозможно — он подлежит замене.

Нагревательные элементы применяются двух видов — закрытого и открытого типа.

Открытые ТЭН

К такому типу относятся нагревательные элементы:

• спираль, натянутая между планками, сделанными из керамики;
• нихромовая проволока, свитая в спираль с нанизанными керамическими бусами;
• стержень из керамики, на который плотно намотана нихромовая нить.

Из открытых нагревательных элементов вместе с тепловыми экранами создаются отдельные блоки.

Открытый нагревательный элемент

Закрытые тэны

Такие элементы нагрева состоят из спирали, заключенной в герметическую трубку из прозрачного стекла, отлично передающую тепло, но служащую одновременно и диэлектриком. К ним относятся и герметические трубчатого типа электрические нагревательные элементы (ТЭН) — в них спираль заключена в стальную оболочку, а диэлектриком служит кварцевый песок, плотно набитый внутрь.

Во многих конвекторах импортного производства можно встретить нагреватели, которые образованы нанесением покрытия, проводящего ток, на стекло особой закалки или очень тонкую проволоку, вплетенную в термостойкую ткань.

Закрытый нагревательный элемент

Такие элементы не ремонтируются, а заменяются на новые из ремкомплекта, если производитель позаботился об этом. При отсутствии запасных придется подбирать из отечественных — вот здесь уже понадобятся знания основ электротехники. Такие нюансы лучше доверить специалистам из сервисного центра, иначе вам предстоит покупка нового конвектора взамен сгоревшего из-за вашей не компетенции.

Замена нагревателя

Сделать ремонт своими руками конвекторов несложно, если внутри стоят отечественные тэны. Если они открытого типа, то можно произвести ремонт по следующей методике:

1. Снимите спираль с планки.
2. Замерьте ее длину и намотайте такого же сечения спираль из нихромной проволоки.
3. Оденьте спираль на керамические планки (оденьте предохраняющие бусы из керамики).
4. Установите на прежнее место.

При этом нельзя забывать одну особенность нихрома — при нагревании нить удлиняется и провисает, поэтому при монтаже ее необходимо немного натянуть, чтобы исключить опасное касание металлических частей корпуса.

Закрытые виды нагревателей меняются аналогично — из герметической стеклянной колбы удаляется перегоревшая спираль, а вместо нее вставляем новую. Но предварительно ее надо промыть сначала в бензине, чтобы убрать смазку — только после этого можно приступить к окончательной сборке со всеми предосторожностями.

Если в конвекторе установлен ТЭН, то ваша задача состоит в том, чтобы точно установить его неработоспособность, а замена проводится еще легче, чем в других случаях. Новый ТЭН устанавливается на место перегоревшего нагревателя с последующим подсоединением токопроводящих проводов.

Ремонт нагревательного элемента

Правила эксплуатации

Многие пользователи уверены, что они знают эти постулаты, но на самом деле часто неправильно используют конвекторы, что способствует быстрому износу дорогостоящего оборудования. Соблюдайте несложные рекомендации производителей — это залог безупречной службы конвекторов в течение долгого времени.

1. Никогда не накрывайте корпус одеждой или покрывалом — происходит нарушение циркуляции воздуха, что гарантирует поломку оборудования.
2. Не сушите мокрую одежду на конвекторе — для этого есть специальные раскладные устройства.
3. Для помещений с высокой влажностью надо использовать модели со знаком IP 24.
4. Помните, что корпус конвектора не защищен от механического воздействия, при внешнем ударе может поломаться что угодно внутри устройства — от простого датчика до дорогостоящего нагревательного элемента.
5. Не используйте переноски, не рассчитанные на мощность вашего конвектора, они могут перегореть и стать причиной пожара.
6. Не допускайте детей к работающему устройству во избежание случайного ожога.
7. Не прикасайтесь к выключателям изделия мокрыми руками — риск получения электротравмы резко возрастает.
8. Исключите риск попадания мелких предметов внутрь конвектора.

Изделие прослужит долго и не подведет вас во время эксплуатации, если на период временного неиспользования во время летнего периода, вы запакуете его в полиэтиленовый мешок и уберете коробку в сухое помещение. Извечный враг таких устройств — пыль — не сможет проникнуть внутрь корпуса и накопиться на нагревательных элементах.

Чтобы усилить герметичность — подключите к пакету на короткое время пылесос, он отсосет излишки воздуха, получится 100% изоляция.

Как сделать ремонт конвектора своими руками: рекомендации специалистов

От автора: здравствуйте, дорогие друзья! Если вы в очередной раз, замерзнув, вытащили конвектор из кладовки и вдруг обнаружили, что он не подает признаков жизни, это значит, что придется заняться ремонтом. Конечно, вы можете отвезти его к мастеру или же просто выбросить и приобрести новое оборудование. Но это не самый бюджетный подход.

Гораздо выгоднее взяться за дело самостоятельно. Тем более, что ремонт конвектора своими руками не так уж сложен. Конечно, если речь идет о газовом оборудовании, то в этом случае лучше обратиться к мастеру. Все-таки голубое топливо является источником повышенной опасности, а потому браться за работу с ним без должного опыта — не самая лучшая идея.

Но что касается электрических разновидностей, то тут все гораздо радужнее. Единственное требование техники безопасности, которое вам необходимо категорически соблюдать — это предварительно отключить прибор от сети и убедиться в том, что внутри него отсутствует напряжение. Это делается с помощью специального индикатора, который вы можете приобрести в любом магазине по очень низкой стоимости.

Что же касается самой процедуры ремонта, то, прочитав эту статью, вы наверняка сможете разобраться со всеми нюансами. Поэтому запаситесь блокнотом и ручкой, располагайтесь поудобнее и приступайте к чтению.

Диагностика и ремонт

Электрический конвектор состоит из нескольких элементов, каждый из которых способен сломаться. Поэтому в случае возникновения неполадки в работе оборудования следует последовательно проверить все части конструкции.

Места соединений элементов

Первое, что следует проверить — это насколько качественно соединены детали конструкции. Бывает так, что где-то отошел или перегорел контакт, и это вызывает нарушения в работе всего оборудования.

Чтобы произвести осмотр, необходимо разобрать прибор. Еще раз напоминаем, что предварительно следует отключить его от источника питания. Проверка осуществляется следующим образом.

1. Проверьте работоспособность кнопки включения, расположенной на корпусе устройства.
2. Если кнопка в порядке, необходим осмотр внутренних элементов конвектора. Снимите переднюю часть корпуса. О том, как это сделать, вы можете прочитать в инструкции, прилагаемой к вашему оборудованию. Модели разных фирм-производителей отличаются друг от друга как внешне, так и способами крепления элементов. Изучив инструкцию, вы значительно облегчите себе работу.
3. После снятия передней панели проведите визуальный осмотр всех проводов, а также винтов и клемм, с помощью которых они прикрепляются к другим элементам.
4. Если найдете ослабший винт, осмотрите резьбу — бывает так, что она сорвана. В этом случае придется заменить деталь на новую. Если же резьба в порядке, то просто подтяните ослабший винт.
5. Если в месте подсоединения провода вы обнаружите окалину, ее необходимо аккуратно счистить. Делать это нужно, предварительно разобрав соединение. Шайбу и участок провода, освобожденный от изоляции, необходимо тщательно обработать с помощью наждачной бумаги. Затем заново собрать соединение. Не забудьте затянуть винт покрепче.
6. Далее вам понадобится мультиметр. С его помощью «прозвоните» регулятор температурного режима. Вполне вероятно, что проблема кроется именно в этой детали. В таком случае, она подлежит замене.

Ограничитель температуры

В состав конструкции конвектора входит элемент, который отслеживает температуру устройства. Если она превышает допустимый показатель, то, во избежание перегрева оборудования, ограничитель автоматически прекращает работу конвектора.

Внимательно осмотрите элемент. «Прозвоните» индикатором его контакты — они должны быть замкнуты. Если вы увидели нагар, то его нужно счистить наждачной бумагой. Если же обнаружили раковины на контактах, то они опиливаются, а затем обезжириваются с помощью бензина Б-70. Все это нужно делать крайне аккуратно, поскольку биметаллическая пластину в ограничителе может повредиться.

Если по какой-то причине элемент невозможно отремонтировать, его следует заменить на новый. В принципе, конвектор может работать и без ограничителя. Но так делать не рекомендуется. Оборудование не сможет отключиться автоматически при перегреве, и это может привести к весьма пагубным последствиям: например, к короткому замыканию и даже к возгоранию.

Переключатели

Помимо кнопки, отвечающей за включение и выключение оборудования, на корпусе иногда есть и другие переключатели, регулирующие режим работы. Если какой-то из них сломался, то оборудование вполне может перестать работать вовсе, или же будет выполнять свои функции неполноценно.

Поэтому необходимо проверить работоспособность каждого переключателя. Делается это с помощью омметра. Проведите его щупом поочередно по каждому контакту и отследите, везде ли в порядке проводимость.

Если проблема заключается именно в состоянии контакта, его нужно зачистить с помощью все той же наждачной бумаги. Если же сломался сам переключатель, то его необходимо заменить на новый.

Нагревательные элементы

Переходим к самому главному. В основе любого электрического конвектора лежит ТЭН. Именно за счет него происходит нагрев оборудования и, как следствие, отдача тепла воздуху в помещении.

Нагревательные элементы в конвекторах бывают двух типов:

В любом случае, проверка их работоспособности производится с помощью мультиметра. Для этого нужно приложить один его щуп к точке монтажа, а второй — к другому выводу поочередно. Если вы обнаружили проблему на одном из контактов, его необходимо зачистить, пока он не начнет блестеть. Затем снова проверьте качество работы.

Отремонтировать сломавшийся ТЭН можно довольно простым способом. Если речь идет об открытом типе нагревателя, то он обычно представляет собой спираль, намотанную на керамические планки. Ее необходимо размотать, а затем разместить на планках таким же образом нихромную проволоку соответствующего сечения. Затем поставить ТЭН на место. Учтите, что наматывание нихромной проволоки необходимо производить с натяжением, чтобы исключить ее дальнейшее провисание во время нагрева.

Закрытый нагревательный элемент ремонтируется по тому же принципу. Он представляет собой все ту же спираль, но заключенную в колбу. Ее нужно оттуда извлечь и заменить на новую из нихромной проволоки. При этом последнюю необходимо предварительно избавить от смазки — это делается с помощью бензина.

Профилактика возникновения неполадок

Как известно, любую неполадку проще предотвратить, чем исправить. Электрические конвекторы в данном случае не являются исключением из общего правила. Если вы будете соблюдать все рекомендации при эксплуатации оборудования, то оно прослужит вам максимально долго и качественно.

Конечно, для каждого устройства есть своя инструкция по применению, в которой указываются все нюансы, свойственные той или иной модели. Именно поэтому так важно изучать сопутствующие технические документы при приобретении электрического оборудования. Но есть и несколько общих правил, которые необходимо соблюдать при пользовании любым конвектором:

• нельзя вешать на оборудование какую-либо ткань: одежду, постельное белье и прочее. Если вы пренебрежете этим правилом, то циркуляция воздуха будет нарушена. Это приведет к быстрому перегреву оборудования и, как следствие, к его поломке. Кроме того, такая ситуация чревата еще и возможностью возникновения пожара;
• то же самое относится и к сушке одежды. Делать это можно только в том случае, если у конвектора имеется специальная планка, которая предназначена специально для развешивания мокрого белья;
• если вы планируете использовать оборудование в помещение с высоким уровнем влажности — например, в ванной комнате — то необходимо выбирать модель с маркировкой IP Она наиболее устойчива к воздействию влаги. Кроме того, в таком помещении предусмотрите наличие заземления;
• корпус конвектора плохо переносит физическое воздействие. Поэтому располагайте оборудование там, где оно не будет мешаться;
• во время работы оборудование довольно сильно нагревается. Размещать его в детских комнатах не стоит, поскольку ребенок может случайно получить ожог, дотронувшись до корпуса;
• ни в коем случае не задевайте прибор мокрыми руками!

И еще одно: изначально при выборе конвектора ориентируйтесь не только на стоимость и функциональность, но и на репутацию производителя. Только качественно сделанное оборудование будет служить долго и надежно. В числе хорошо зарекомендовавших себя фирм можно назвать, например, Электролюкс, Аристон и другие подобные компании. Не экономьте на конвекторе, тогда ваш дом всегда будет радовать теплом и уютом. Успехов!

Статья была полезна? Расскажите друзьям

В независимости от качества, рано или поздно, почти все электрические обогреватели стают плохо греть, не включаются или уже совсем не греют.
Самостоятельный ремонт электрического обогревателя не составляет больших трудностей, так как зачастую данный класс устройств не считается сложным прибором.
В быту люди используют большое разнообразие электрических электрообогревателей: электрические инфракрасные камины, конвекторы, тепловентиляторы и разнообразные масляные радиаторы. У всех подобных приборов в независимости от конструктивных особенностей, нагревающим элементом служит нихром.

Следует заметить что чем проще конструкция обогревателя тем дольше будет работать такой прибор, и кто муже легче будет разобраться в поломке и починить его.

Устройство

Для быстрого и эффективного ремонта, прежде всего, необходимо понимать как устроен обогреватель.
В независимости от разновидности таких устройств, все они имеют основные общие элементы.
Обогреватели оборудуются одно- или двух клавишными выключателями которыми можно выбирать один или два ТЭНа которые будут греть, а также лампочками индикации работы ТЭНа.
ТЭН может иметь не два контакта а три, с двумя разделенными греющими спиралями внутри.

Сразу после сетевого шнура с вилкой может стоять защитный термопредохранитель, который будет автоматически отключать обогреватель после перегрева, например если накрыть конвектор сверху полотенцем.
Также может присутствовать датчик наклона, который сработает, если например, конвектор упадет или перевернется.
Помимо термопредохранителя, также может быть и “автоматический выключатель” – предохранитель тока перегрузки, для других аварийных ситуаций.

Диагностика и поиск неисправности обогревателя

Любая диагностика начинается с разборки обогревателя, но прежде чем разбирать, его необходимо отключить и вытянуть вилку с розетки.
Откручиваем винтики корпуса, скорее всего корпуса панели управления. Добравшись до соединительной управляющей панели с термостатом, терморегулятором и другими элементами, проверку начинаем с прозвонки сетевого шнура.
Дальше проверяем работу всех управляющих клавиш и тумблеров – прозванивая их тестером. Затем все последовательные цепи.

Терморегулятор проверяется тестером и он должен выдать на контактах нулевое сопротивление (КЗ) или близкое к нулевому, это будет говорить о исправности терморегулятора.

Помимо исправности самих элементов обогревателя, причина поломки может скриватся и в плохом и ненадежном контакте проводников, со временем, из за разности материалов они окисляются и отгнивают, так что в данном моменте тоже следует обратить внимание.
Затем проверяются защитные элементы: датчик положения и термопредохранитель.

Термопредохранитель прозванивают тестером, в исправном и холодном состояние на его контактах должно быть нулевое сопротивление (КЗ).
Таких термопредохранителей может быть несколько штук в одном корпусе и как правило чем больше корпус – тем больше в нем термопредохранителей.
Следует заметить что термопредохранитель может быть и рабочим (исправным) но из за сильной загрязненности фильтров и конвекционных отверстий они могут моментально срабатывать и отключать обогреватель.

Что же представляет из себя датчик положения, так это, в большынстве конструкций, какой то грузик который при наклоне или ронению обогревателя воздействует на мини выключатель который уже размыкает напряжение. Исправный датчик положения, в нормальном вертикальном положение обогревателя на своих контактах должен иметь нулевое сопротивление (КЗ).
Основным решающим моментом будет проверка нагревательных ТЭНов. В больших обогревателях их как правило несколько, наиболее часто их два. И часто причиной недостаточного прогрева помещения есть выход из строя одного из ТЕНов.
В большинстве случаев ТЭН не подлежит ремонту и заменяется аналогичным.
Как проверить ТЭН? Сопротивление на его контактах может быть разным, в зависимости от конкретного устройства, но однозначно он должен прозваниватся. Примерные значения сопротивления могут быть в диапазоне 20 – 100 Ом.

Основные неисправности обогревателей

Обогреватель не включается.
Причин может быть несколько. Необходимо проверить розетку, вилку и электрический шнур. Затем разобрать и убедится в наличие сетевого напряжения внутри устройства, лучше всего использовать для этого контрольную лампочку на 40Вт.
Проверяется напряжение по последовательной цепи, термопредохранитель, термостат, термовыключатель, ТЭН
Проверку под напряжением следует проводить осторожно или использовать метод прозвонки на сопротивление (мультиметром) уже без напряжения.

Тепловентелятор включается но не греет.
Обогреватель дует воздух но при этом не греет его, такая ситуация явно указывает на неисправность ТЭНа, один из участков спирали может быть поврежден, необходимо внимательно осмотреть всю протяжность нихромного проводника, а также прозвонить тестером сам ТЭН, сопротивление должно быть где то в раене 70 Ом.
В случае видимого разрыва или отгорания нихромового проводника, его можно попытаться восстановить если немножко оттянуть оборванные проводники к центру и аккуратно скрутить с запасом их друг к другу, затем надежно вставить “соединение” обратно, но так чтоб оно не сместилось и не замкнуло в процессе работы случайно на соседние витки спирали.
Также причиной такой работы может быть термопредохранитель или биметаллические пластины терморегулятора. В холодном состояние они должны быть замкнути, иногда возникает необходимость их зачистки для улучшения надежности контакта. Исправные биметаллические пластины от тепла паяльника должны размыкаться.

Тепловентилятор греет но вентилятор не крутится (не дует).
Если лопасти исправны и нигде не подклинены, то вероятнее всего причина в двигатели.
Но все же сначала необходимо убедится в том что на двигатель поступает напряжение. Убедится в том что его вал легко и без усилий проворачивается.
Дальше двигатель можно проверить мультиметром, его контакты должны прозваниватся и показывать хоть каое то сопротивление.
При необходимости моторчик можно разобрать и осмотреть внутри, возможно сильное загрязнение. Прозвонить обмотки, почистить коллекторный узел и осмотреть надежность прилегания щеток. Возможно будет необходимо прокапать машинным маслом втулки движущей части двигателя.
При перегоранию обмоток двигатель необходимо заменить.

Обогреватель отключается (из за перегрева)
Причин может быть несколько. Например большая площадь обогрева и маломощный конвектор, в следствие постоянной работы перегревается корпус и внутренние элементы в том числе элементы защиты от перегрева которые отключают устройство.
В других случаях может быть причиной неправильная установка конветора. Необходимо организовать свободный приток поступающего воздуха к нижней части обогревателя и свободный отток горячего воздуха из верхней части конвектора, нечем не накрывать его и не создавать сопротивление выходу тепла с конвектора.

Масляный радиатор протекает.
Самостоятельный ремонт в таких случаях является задачей непростой и неблагодарной. Клеи и герметики в данном случае бесполезны.
Для герметизации пробоин необходимо слить масло, залить водой и с помощью инверторной сварки для тонких листов. Проварить пробоину, предварительно зачистив место от краски и коррозии.
При постоянном вытекание масла следует понимать что все же масло необходимо будет долить, так как для эффективной работы такого обогревателя необходимо наличие 90% объема масла от общей емкости масляного “бака”, остальное пространство должен занимать воздух, он играет роль своеобразной подушки при розшырению масла при нагреве.

Простой ремонт электроконвектора

Многие используют электрические конвекторы в быту, как в квартирах, так и в загородных домах, поскольку они отно­сительно дешевы и просты в эксплуатации. Действительно, при цене 25-30 USD, а в сезон скидок и того меньше, и при потребляемой мощности от сети 230В / 50 Гц всего 600 Вт такой конвертер вполне эффективно обогревает комнату моего деревенского дома площадью 20 м 2 имея размеры все­го 35×65 см.

Хотя такой электрический прибор не может, по эффектив­ности теплоотдачи, заменить русскую печь и (или) систему водяного локального или централизованного отопления (там, где она есть), тем не менее, для дачного дома без особых изысков такой конвертер очень даже подходит. Если в доме 8 комнат, как у нас, на практике достаточно установить в каж­дую по одному электрическому конвертеру подобного тому, о котором пойдет речь ниже, и вы обеспечите комфортный тепловой режим для себя и домочадцев, как весной, так и осенью. Ремонтировался электроконвектор модели Siemens CH 06E3A11, про­изводства Норвегии.

К его положительным качествам относится также и воз­можность регулировки температуры нагрева, реализован­ную с помощью механического привода (колесико) электри­ческого реостата терморегулятора. Сам по себе прибор на­дежен и у меня не было нареканий к производителям в части его эксплуатации в течение более чем 5-ти лет. И, тем не менее, поскольку регулировка температуры осуществля­ется механическим способом, в этой области заложена «ми­на замедленного действия», которая дает о себе знать, как правило, не вовремя.

Работа устройства

Конвектор включается клавишным включателем, имею­щим два фиксированных положения «вкл.» и «выкл.». Напря­жение питания подается на нагревательный элемент мощно­стью 600 Вт через переменный резистор-терморегулятор со­противлением 6,5 Ом, имеющий большую мощность рассея­ния и контакты на размыкание.

Сопротивление нагревательного элемента имеет постоян­ную величину 80 Ом. Электрическая схема конвектора пред­ставлена на рис.1.

В крайнем положении регулятора, когда сопротивление его переменного резистора близко к нулю, почти все напря­жение питания, за исключением напряжения падения на проводах, приложено к нагревательному элементу. В этом случае на терморегуляторе выделяется минимальная мощ­ность, и он постоянно подает напряжение на нагревательный элемент конвектора.

В таком положении осенью, примерно через 1 час активной работы в 1 метре от конвектора, температура воздуха составит +34°С. Этого вполне достаточно для нагревания до комфортной «комнатной» температуры помещения площадью до 20 м 2 .

При другом крайнем положении переменного резистора (когда его сопротивление электрическому току максимально), на терморегуляторе выделяется максимальная мощность, и его контакты достаточно часто, и на долго отключают нагре­вательный элемент конвектора от питающей сети. В этом слу­чае, конвектор нагревает воздух, на расстоянии 1 метр от него, до температуры +22°С.

Резистор R2 уменьшает искрообразование, при размыка­нии контактов терморегулятора, и во время перемещения движка реостата при включенном конвекторе. Мощность кон­вектора 600 Вт, что позволяет установить их несколько штук в многокомнатном дачном доме и коттедже. Подключение ус­тройства к однофазной сети 230 В производится через безопасный 6-ти контактный плоский разъем, с помощью трех­проводного силового кабеля с заземляющим контактом.

Часто возникающая неисправность конвектора зависит от механической части регулятора температуры, которая не совсем надежна. Со временем эксплуатации из-за осо­бенностей привода регулятора температуры (от непосред­ственно колеса-регулятора до оси переменного резистора- реостата проходит удлинитель-стержень длиной 25 см) его малейший перекос делает регулировку температуры не­возможной. А при длительно консервации конвектора «про­вернуть» ось реостата с помощью колесика-регулятора, вы веденного на лицевую панель устройства, невозможно без риска сломать его. Это слабое место такого и подобных ему конвекторов.

На рис.2 слева представлен конвектор со снятой перед­ней (лицевой) панелью, здесь виден регулятор температуры и включатель питания. На рис.2 (справа) показан трехвыводный переменный резистор — регулятор температуры типа Siemens Т3Е2.

Чтобы восстановить работоспособность конвектора или провести профилактическую работу, необходимо отключить питание (разъединить разъемное соединение), снять лицевую панель корпуса устройства, снять переменный резистор-ре­остат, и смазать места механического трения смазкой типа «Литол-24», «Шрус» или графитовой смазкой (любая из них стоит недорого и продается в магазинах товаров для авто­мобиля). Смазывать нужно только механически соприкасаю­щиеся части. Место нанесения смазки на механические (тру­щиеся) части привода переменного резистора — регулятора температуры показано на рис.3.

Нанесения смазки на дру­гие части привода регулятора температуры для уменьшения трения и улучшения работы регулятора показано на рис.4.

Автор: Андрей Кашкаров, г. Санкт-Петербург
Источник: Электрик №6/2016

Похожие записи:

Для отправки комментария вам необходимо авторизоваться.

Ремонт конвекторов и обогревателей

Аква-Мастер производит ремонт обогревателей AC Electric, Ballu, Noirot, ETALON, EDISSON и Heateq.

AC Electric	Ballu	Noirot
ETALON	EDISSON	Heateq

Поломки конвекторов и обогревателей от указанных производителей – явление нечастое. В случае их неудовлетворительной работы или отказа, как правило, достаточно проверить подачу электропитания, правильное положение устройства и соответствие его возможностей обогрева площади помещения. Поэтому особое внимание заслуживают именно те неисправности обогревателей, которые рядовой пользователь не в состоянии устранить сам, не имея профессиональных навыков. Ведь, несмотря на свою надежность и расширенную гарантию, любая бытовая техника по тем или иным причинам может отказать.

Стоимость выезда и диагностики 0 рублей в случае ремонта техники специалистами Аква-Мастер

При ремонте мы используем только новые запасные части, сертифицированные производителями бытовой техники

Мастер приедет в удобное для вас время в течение 24 часов после согласования заявки

Наши мастера работают ежедневно с 9 до 23 часов, поэтому вы сами назначаете время ремонта

Специалисты Аква-Мастер имеют профильное образование, регулярно повышают свой профессиональный уровень, проходя обучение и стажировку в сервис-центрах производителей бытовой техники

На все работы и запасные части Аква-Мастер дает гарантию от 3 до 24 месяцев с момента ремонта

Гарантия
до 24 месяцев

Неверная эксплуатация – пожалуй, самая значимая причина разнообразных поломок. Как электрические конвекторы, так и инфракрасные обогреватели очень чувствительны к стабильности подачи электроэнергии, поэтому плохая розетка, к которой они подключены, – вовсе не пустяк. Также очень не приветствуются механические повреждения (к примеру, грубая транспортировка), эксплуатация в пыльных помещениях, попытки самостоятельно выполнить ремонт конвекторов или внести различные «улучшения» в конструкцию. При этом есть и распространенные частные случаи, указанные далее для каждого современного типа обогревательного оборудования.

Проблемы электрических конвекторов

· Поломка термопредохранителя, который должен отключать ТЭНы только при перегреве, – очень частая причина отказа обогревателя. Необходима замена.

· Выход из строя датчиков. Конвекторы со сложной системой имеют их больше, поэтому многие специалисты рекомендуют покупать устройства обогрева с простой конструкцией.

· Неисправность одного из контуров ТЭНа (как правило, их 2). Также решается только заменой. Такая поломка конвектора – одна из самых типичных при долгой эксплуатации.

· Проблемы с электронной частью. Блок управления может быть неисправен как целиком, так и частично.

· Нарушения автоматики – как правило, обусловлены неправильной работой датчиков, чувствительных к содержанию пыли в помещении и подверженных износу.

Поломки инфракрасных обогревателей

· Вышел из строя их терморегулятор. Причины: необходимость в замене, ремонте, проверке контактов. Но это не означает, что сломался обогреватель целиком и его нужно выбросить.

· Нагревательная лампа не работает или работает плохо. Специалистом подбирается лампа с соответствующими параметрами и устанавливается в устройство взамен старой. Самостоятельно удалять перегоревшую часть спирали не рекомендуется. В этом случае лампа уже все равно не прослужит долго, а последствия такого любительского ремонта бывают самые негативные.

Неисправности масляных радиаторов

· Деформация биметаллической пластины – очень нежелательная поломка, способная вызвать даже утечку масла. Выход – только замена.

· Повреждения бака. В условиях мастерской устраняются профессиональными мастерами при помощи горелки и специального припоя.

· Забивка ТЭНа накипью. Это часто происходит при использовании неподходящего масла, например, отработки.

· Изношен или сломан ТЭН. В данном случае специалисты демонтируют его и устанавливают новый.

· Проблемы с датчиком положения. В мастерской такие датчики не ремонтируются, а заменяются. Цена их – мизерная.

· Окислившиеся контакты – распространенная причина нестабильной или даже отсутствующей работоспособности устройства. Поэтому проверяются в первую очередь.

Отказ тепловентиляторов

· Сгорание термического предохранителя. Заменяется в считанные минуты, поэтому не спешите выбрасывать устройство, а лучше отнесите в ремонт!

· Испорченный нагревательный элемент. Проблема устраняется заменой.

· Вентилятор не подает признаков жизни. Дело чаще всего не в самом его двигателе, а в прекращении подачи питания из-за нарушенных соединительных проводов.

· Вышла из строя защита от перегрева. Пользователи нередко заменяют этот предохранитель просто куском проволоки, и, как результат, – возгорание вентилятора.

· Блок управления работает неверно. То есть, включение/переключение режимов не происходит так, как нужно. Устраняется ремонтом электронной части.

Доверьте ремонт специалистам!

Без наличия квалификации любительский ремонт обогревателей часто превращает их в пожароопасные устройства. «Сэкономив» на сервисном обслуживании, пользователь может потерять гораздо больше средств из-за избыточного потребления энергии при слабой эффективности, а также многочисленных дополнительных рисков. Огромную роль играет также целостность изоляции всех соединительных проводов устройства. Во избежание коротких замыканий, пожаров и несчастных случаев обеспечьте своему конвектору/обогревателю именно те условия эксплуатации, которые ему необходимы. И в случае поломки обращайтесь за гарантированной помощью к нам!

Сколько тянет Электрический конвектор?

Электрический конвектор тянет электрическую мощность в зависимости от его мощности. Обычно мощность конвектора варьируется от 500 Вт до 3000 Вт. Это значит, что если у вас установлен конвектор мощностью 1000 Вт, то он будет тянуть 1 кВт электроэнергии. Кроме того, стоит учитывать, что конвекторы работают только во время отопительного сезона и не являются постоянными потребителями электроэнергии, если их выключать во время отсутствия в помещении.
