Монтаж сплит-системы своими руками: советы по правилам установки и подключения, видеоматериалы

Для оптимальной экономии, особенно если вы планируете провести установку самостоятельно, рекомендуется заранее выбрать и установить кондиционер, не ожидая прихода летней жары. Вам может помочь видеоинструкция по монтажу сплит-системы своими руками.

Установка кондиционера своими руками

Комплект кондиционера и оборудование для установки

Читайте также: Кондиционер для квартиры: как не ошибиться и выбрать оптимальный вариант для вашего жилья | 2019

Монтаж внешнего блока кондиционера

Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

В комплект электро-кондиционера входят такие компоненты:

• Наружный блок

Наружный блок

• Внутренний блок

Внутренний блок

• Металлическая рамка. Применяется для монтажа

Металлическая рамка

• Гайки, саморезы с дюбелями (для крепления рамки)

Гайки, саморезы с дюбелями (для крепления рамки)

• Дренажные трубки. Используется для удаления влаги

Дренажные трубки

• Пульт для управления аппаратом

Пульт для управления аппаратом

• Инструкция

При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

• электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
• кронштейны, для монтажа наружной модели
• Медные трубки с заглушками. Длина трубки соответствует длине трассы
• термоизоляция. Его длина равна длине трассы * 2
• армированный скотч

Медные фитинги для кондиционирования

Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

• требования аппарата
• максимальная длинна и ширина боковых частей
• установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон

Инструменты и оборудование для работы

Оборудование для установки:

• Перфоратор с буром (длина 45 мм)
• Насос вакуумный
• Коллектор

Набор трубочных изделий, для крепления

Набор труб:

• 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
• Изоляция
• Шланг для дренажа
• Электропроводка
• Кронштейн для крепления

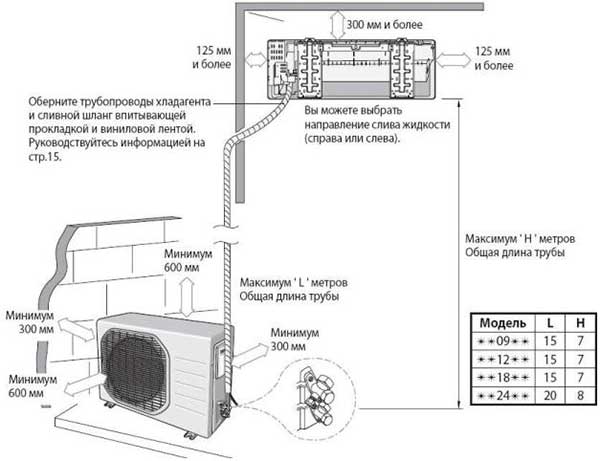

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик сплит системы.

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Запускаем систему

Читайте также: Фальш-камин своими руками из подручных материалов: 140 фото в интерьере, видео сборки + пошаговая инструкция

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

• Присоединить большую трубу к порту, который находится на газовой стороне
• Средний шланг подсоедините к насосу, закройте все краны
• Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
• Если манометр поднимается до нуля, то стоит переделать вашу систему
• Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

Безопасность

Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Повреждённый кондиционер

Электрическая схема подключения должна соответствовать «Правилам устройства электроустановок», так как кондиционер это прибор сильной мощности. Перед тем как купить прибор, нужно посчитать мощность ваших электрических устройств и сравнить все ограничения. В ином случае это может привести к аварийным ситуациям.

Принцип действия

Перед тем как приступить к самостоятельному монтажу системы кондиционирования, следует разобраться с тонкостями ее работы. Это нужно для правильного распределения важных узлов с целью достижения лучшего КПД. Ключевыми составляющими каждого кондиционера является компрессор и испарительный блок, которые соединены посредством трубок.

Первый элемент устанавливается снаружи дома, на балконе или наружной стене, а второй — непосредственно внутри. Элитные модели промышленного типа оснащены не одним внутренним блоком, а сразу несколькими, которые взаимодействуют с одним мощным компрессором.

Испарительный блок предназначен для поглощения тепла посредством подачи хладагента в камеру. Оказываясь в резервуаре, вещество начинает расширяться, а затем закипать, образуя теплопоглощающие пары. Такой процесс сопровождается выделением водяного конденсата, который в итоге оседает на радиаторе. Дальше влага перемещается в емкость и выводится наружу по трубкам.

Задача компрессора заключается в откачивании образованных испарений хладагента из камеры с помощью повышения давления за насосом. Это приводит к нагреванию хладагента и его преобразованию в плотный туман. В таком состоянии рабочее вещество направляется в специальную камеру с радиатором, проходит процедуру охлаждения и снова приобретает форму жидкости. Процесс повторяется после подачи хладагента в сопло испарительного блока.

Коэффициент полезного действия системы кондиционирования и показатели энергопотребления определяются средой использования. Если возле агрегата установлены радиаторы отопления, компрессору придется расходовать гораздо больше энергии, что снижает срок его службы. Привести к поломке может обычная пыль, которая оказывается внутри оборудования, поэтому процедуру влажной уборки нужно проводить часто и тщательно. Также нельзя размещать на поверхности блока всевозможные предметы или накрывать его чем-нибудь.

Места стыков и соединений должны быть надежно защищены от испарений хладагента. Наружные составляющие устанавливаются ниже внутренних и, как правило, в самом холодном месте. Специалисты советуют размещать блок под свесами крыш или стеновых конструкций, где присутствует тень. Простые рекомендации положительно повлияют на монтаж кондиционирования.

Вакуумирование

Читайте также: Отделка прихожей декоративным камнем: виды отделочного камня, обустройство своими руками (100+ Фото & Видео)

Вакуумирование кондиционера

Для удаления влаги используется вакуумирование системы. Подключаем кондиционер к вакуумному насосу примерно на 1 час. С завода в систему закачивают фреон, мы должны подключить манометр, чтоб контролировать давление.

После этого включается автомат-разделитель, а система автоматически переходит в тестовый режим.

Одним словом, монтаж и установка кондиционера, это сложное и ответственное дело, поэтому некоторые владельцы вызывают мастеров от фирмы поставщика. Но к сожалению не каждый может себе это позволить. Поэтому, при самостоятельной установке не нужно забывать о технике безопасности.

Видеоматериалы:

Монтаж кондиционера, ошибки, инструмент! (Теория)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка кондиционера! (ПОДРОБНОЕ ОБУЧЕНИЕ ЗА 5 МИН)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Нужно ли разрешение

Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.

Если сплит-система устанавливается в частном доме, согласования не нужны.

Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.

В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.
