Монтаж вентиляционной системы своими руками — шаги и инструкции
В данной статье вы получите информацию о правильной установке системы приточной и вытяжной вентиляции в квартире. Вы ознакомитесь с подробной пошаговой инструкцией по установке оконных и стеновых клапанов, а также вентиляторов и вытяжных устройств.
Что касается «монтажа вентиляции своими руками»: в статье представлена информация, которая поможет вам осуществить установку системы вентиляции самостоятельно.
- Приточные устройства
- Установка оконного клапана
- Установка стенового клапана
- Установка вытяжного вентилятора
- Установка вытяжных устройств
- Обслуживание и уход за приточно-вытяжной вентиляционной системой
Все монтажные работы проводятся по похожему сценарию, в котором неизменно присутствует отправная точка в виде проекта, чертежа или эскиза. Как рассчитать систему вентиляции, мы рассказали в предыдущей статье, в этой пойдет речь о монтаже устройств.
Материалы для подключения приточно-вытяжной вентиляции фирмы Aereco (Франция)
Наименование | Кол-во | Цена ед., руб. | Общая стоимость, руб. |
Вентилятор центральный для дома с низким уровнем шума для 5-ти помещений Aereco V4A | 1 | ||
Вытяжное многофункциональное устройство для механической системы вентиляции для ванной комнаты и кухни Aereco BXC | 2 | 4540 | 9080 |
Вытяжное многофункциональное устройство для механической системы вентиляции для туалета Aereco BXC | 1 | 6570 | 6570 |
Оконное гигрорегулируемое приточное устройство с шумопоглощением Aereco EHA2 | 1 | 2560 | 2560 |
Стеновое гигрорегулируемое приточное устройство Aereco EHT | 2 | 3260 | 6520 |
Круглый пластиковый воздуховодный канал 100 мм, 1,5 м | 4 | 300 | 1200 |
Тройник круглый Ø 100 D/TО | 2 | 153 | 306 |
Площадка торцевая Д-100 | 4 | 108 | 432 |
Итого |
Приточные устройства
Это приборы, обеспечивающие доступ свежего воздуха в помещение. В случае с жилой квартирой уместно рассматривать два типа таких устройств.

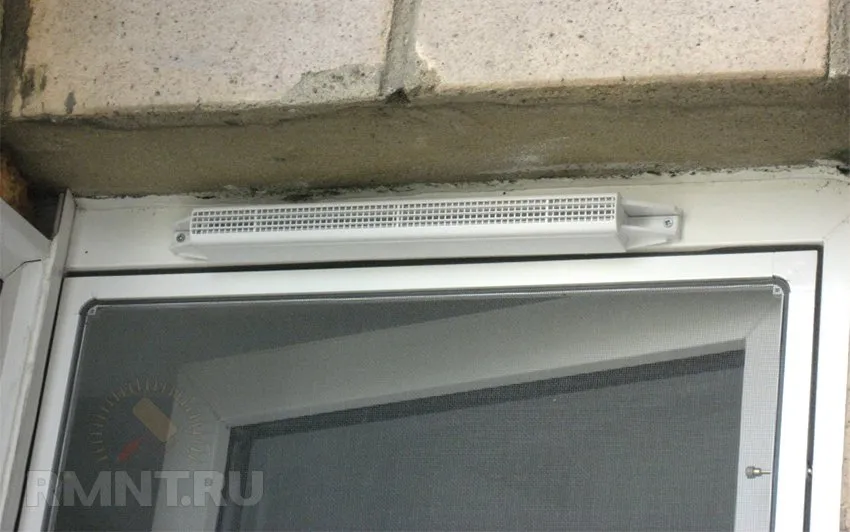

Оконные клапаны. Привод, установленный в верхней перекладине рамы окна по месту без демонтажа. Оконные клапаны монтируются в любое из известных видов оконо, их пропускная способность от 5 до 35 м3/час (в автоматическом режиме), а цена — 20–25 у. е.
Стеновые клапаны. Канальные устройства, которые монтируют в стену, предварительно просверлив отверстие. Пропускная способность от 20 до 50 м3/час, стоимость 23–28 у. е.
Действие обоих основано на гигрорегулировании. Это явление связано с особыми свойствами полиамидной ткани — при повышении влажности она расширяется, при уменьшении — сокращается, что обеспечивает открывание и закрывание створки клапана. По сути, тканевые элементы являются приводами всего устройства.

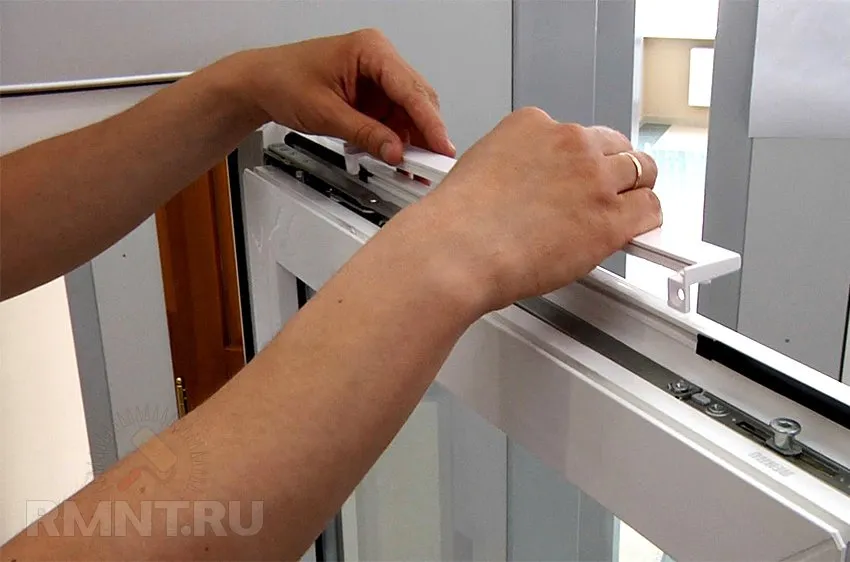

Установка оконного клапана
Порядок работы:
- Снять створку окна со штока нижней петли.
- Прикрепить кондуктор клапана саморезами к верхней части верхнего горизонтального профиля створки и при помощи дрели со вставленной в неё фрезой проделать отверстия необходимой длины и ширины.
- Прикрепить кондуктор к верхнему профилю оконной рамы в том месте, где будет находиться отверстие, имеющееся в створке, и в раме также проделать соответствующее отверстие.
- Прикрепить оконный клапан на створку.
- Прикрепить наружный козырек на раму с улицы.
- Переключить регулятор клапана в нужный режим работы.
- Поставить створку в исходное положение.
Дополнительное преимущество оконных клапанов — с их помощью удаляется конденсат со стеклопакетов. Это частая проблема квартир и офисов, но решается она просто и быстро. Монтаж клапана займёт около 1 часа времени.
Видео. Монтаж оконного клапана Aereco

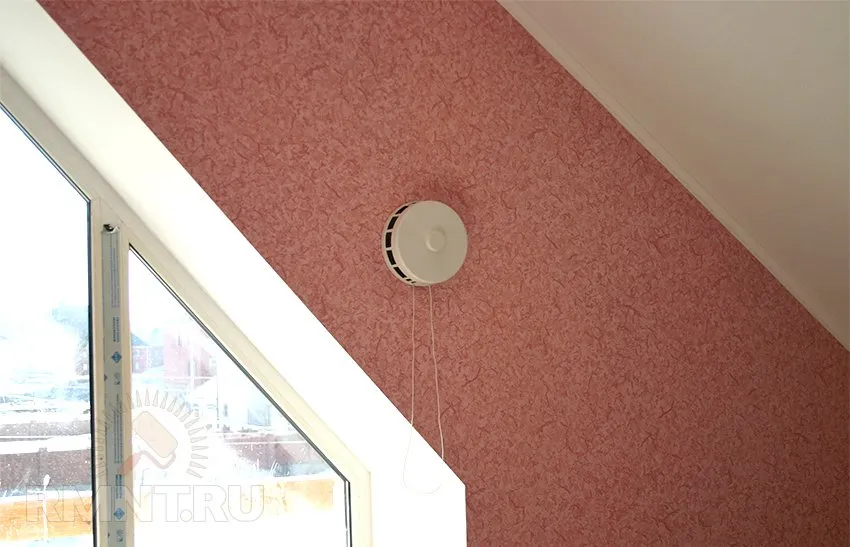

Установка стенового клапана
Устанавливать стеновой клапан необходимо на высоте не ниже 2 метров от уровня пола и вблизи от приборов отопления. Связано это с тем, что входящий в помещение поток воздуха должен подогреваться.
Примечание: дорогостоящие модели стеновых приточных клапанов имеют подогревающий элемент.
Стеновой клапан имеет пылевой и звуковой фильтры, сетку от насекомых, кроме того, преимущество такого клапана перед оконным — более высокая производительность.
Порядок работы:
- Проделать в стене отверстие диаметром 75–110 мм. Своими силами такое отверстие устроить вряд ли удастся, так как для этого нужно использовать керносверлильную машину с алмазной коронкой, поэтому за помощью необходимо обратиться к специалистам. Отверстие Ø 110 мм в бетонной стене обойдётся в 1–1,5 у. е. за 1 см длины канала.
- В готовое отверстие вставить воздуховод, длина которого должна соответствовать толщине стены.
- Со стороны помещения в воздуховод вставить стеновое приточное устройство, закрепить каркас к стене при помощи шурупов (поставляются в комплекте).
- С уличной стороны в воздуховод вставить настенный козырек.
- Отрегулировать режим работы.
Монтаж стенового клапана на видео

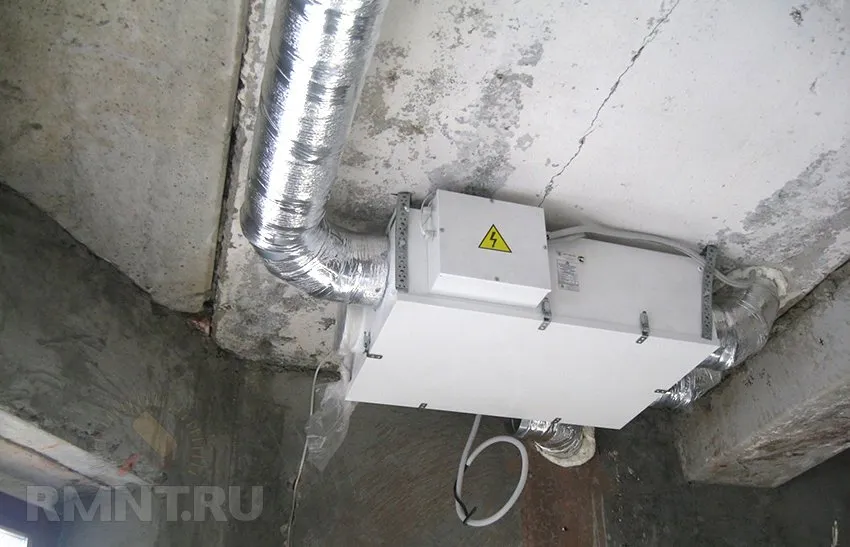

Установка вытяжного вентилятора
Поскольку вентилятор компактен, работает бесшумно и потребляет от 12,5 до 22 Вт/час, а его толщина не превышает 150 мм, он может быть закреплен, например, в стеновом шкафу или под подвесным потолком. Для того чтобы воздух из помещения выходил на улицу, от выхода вентилятора нужно провести воздуховод через отверстие в стене. Наружную сторону воздуховода закрыть настенным козырьком. Либо, в случае «эконом-варианта», описанного в предыдущей статье, вывести его на приток в санузел или кухню.
Установка вытяжных устройств
Вытяжные устройства устанавливаются в кухне, ванной комнате и туалете. Чтобы их установить, нужно:
- От установленного вентилятора провести в комнату воздуховод.
- В воздуховод вставить вытяжное устройство.
- Настроить вытяжное устройство в нужный режим работы.
Если помещения ванной и туалета находятся рядом, возможно использование одного воздуховода для проведения вытяжки в оба помещения. В этом случае можно использовать специальный тройник для воздуховода. Для кухни дополнительно используется жировой фильтр.
Современные вытяжные устройства, помимо нескольких режимов работы, имеют датчик присутствия, позволяющий переключить устройство в базовый режим работы, когда в комнату входит человек. Также возможны такие режимы активации, как:
- Гигрорегулирование (автоматически при изменении влажности).
- Датчики CO2 (углекислый газ) — при появлении вредных примесей, например, табачного дыма.
- VOC (летучие органические соединения), которые способны адаптировать вентиляцию к любым потребностям жильцов.
Итак, полноценная система принудительной вентиляции для жилой квартиры установлена. Настройка «умных» приборов контроля понятна на интуитивном уровне, особенно если изучить инструкцию.
Обслуживание и уход за приточно-вытяжной вентиляционной системой
1–2 раза в год необходимо производить чистку фильтров и внутренних поверхностей устройств: удалить налет пыли на решетках внешних козырьков приточных устройств с помощью щетки пылесоса или иным подходящим способом, протереть поверхности заслонки и корпуса приточного устройства влажной тряпкой.
Поскольку вентилятор имеет подключение к электросети, нужно проверять состояние электрического кабеля и электрических соединений. В случае нерегулярной эксплуатации вентилятора, требуется запускать его один раз в квартал на 5–10 минут.
Правильно рассчитанные и установленные автоматические системы вентиляции должны отвечать суровым современным требованиям СНиП, соблюдение которых гарантирует наилучшее качество проветривания помещений. Применение дополнительных устройств — регуляторов, датчиков, контроллеров, таймеров — позволит оптимизировать энергозатраты на работу самих устройств и продлит их срок службы.
