Нормы Установки Электрических Столбов в Частном Секторе — Рекомендации и Правила

23.08.2023

Выбираем электрический столб

Существует три варианта выбора материала для изготовления опоры: деревянный, железобетонный и металлический. Железобетонные опоры производятся в индустриальных условиях с соблюдением технологических параметров. Если вас интересуют «нормы установки электрических столбов», то эти параметры следует учитывать при установке.

Расстояние от ЛЭП до забора по СНиП: нормы

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
Деревянный электрический столб вполне по силам изготовить своими руками.
Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Нормы установки электрических столбов

При электрификации земельного участка собственнику требуется установить опоры ЛЭП. При проведении этой процедуры следует соблюдать ряд правил и норм, а также согласовать все работы с уполномоченными государственными учреждениями.

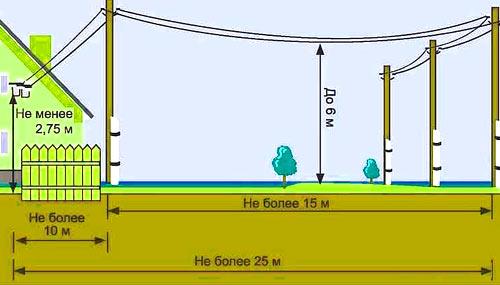

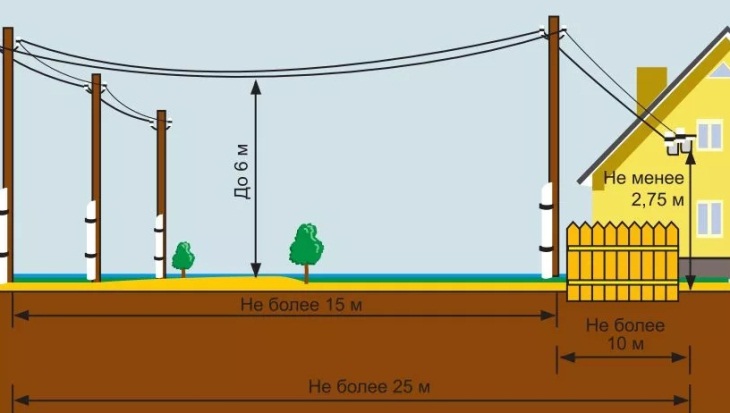

Нормативные требования к установке столбов для электричества

Нормативы к дополнительным электрическим столбам ЛЭП регламентированы на законодательном уровне. Требования выглядит следующим образом:

расстояние между незащищенными проводами до балконов или окон – не менее 1,5 м;
промежутки между проводниками линий не менее 10 см для пролетов меньше 6 м, 15 см – для пролетов больше 6 м;
высота места подключения линий электропередач к жилому дому – от 2,75 м;
высота прохождения проводов 3,5 м над землей и 6 м над проезжей частью соответственно;
столб для электричества должен быть изготовлен из огнезащитных материалов;
материалы, которые используются для изготовления изоляторов – фарфор или стекло.

Перед тем как установить столб следует разобраться в классификации. Существует четыре типа:

Анкерный. Используется в местах с наивысшей точкой нагрузки, так как предназначен для креплений линий.
Промежуточный. Такие столбы располагаются между анкерными. На них подвешиваются провода в промежутках между креплениями.
Угловой. Используется в местах поворотов линий. В зависимости от размера поворота может использоваться как промежуточная, так и анкерная конструкция.
Концевой. Располагается в точках окончания линии.

Помимо стандартных видов столбов, существуют специализированные. Это обобщенное название столбов нестандартной конфигурации. Они применяются в местах пересечений линий электропередач с железными дорогами, автомобильными магистралями, строениями и сооружениями. Подобные конструкции не используются на дачных участках.

Требуется ли согласование для установки столбов

Чтобы разместить опору линии электропередач и подключить частный дом к электричеству собственнику требуется получить разрешение. Для согласования монтажа столбов для электричества на даче, сопутствующего оборудования и дальнейшего подключения сети требуется обратиться в энергосбытовую компанию по адресу участка.

Заявление составляется в свободной форме. В нем подается запрос на выезд работника. Это требуется для проверки соблюдения нормативов.

Общие требования к ЛЭП с напряжением до 1 кВ

При установке опор ЛЭП на частном земельном участке нужно соблюдать технические требования. Для проверки соответствия нужно руководствоваться статьей 2.4 Правил устройства электроустановок, с рабочим напряжением до 1 кВ. Перечень норм выглядит следующим образом:

монтируемые столбы не должны препятствовать доступу к строениям и дворам;
опоры должны быть оборудованы защитными механизмами от возможного столкновения с транспортными средствами;
при расположении ЛЭП в лесной зоне вырубать просеку не нужно, но требуется соблюдать минимальное расстояние до деревьев – 1 метр;
можно использовать только те конструкционные элементы и опоры, которые обладают антикоррозионными и огнеустойчивыми свойствами.

ВАЖНО! Перед отправкой заявления на согласование и подключение ЛЭП нужно удостовериться в соблюдении требований. В противном случае в принятии заявки откажут, а процесс затянется.

Пакет документов

Для установки и подключения опор ЛЭП собственнику требуется собрать следующие документы:

паспорт;
документ собственности на участок;
ИНН;
список электрических устройств, которые будут постоянно использоваться собственников (с указанием мощности);
составленный расчет нагрузки на сеть;
технический план участка с указанием ближайших опор ЛЭП и предполагаемых мест расположения новых столбов.

ВАЖНО! Если на земле поблизости от будущего места расположения опор имеются коммуникации (газо- или трубопроводы, канализация), они должны быть отображены на техническом плане.

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

выбор материала для опор;
составление плана расположения столбов;
подготовка земельного участка к установке;
монтаж.

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

низкая цена;
возможность обслуживания и ремонта без подъемника;
относительная простота монтажа;
срок службы после обработки жаростойкой пропиткой – 40 лет.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

ВАЖНО! Глубина заложения опор должна быть больше, чем глубина промерзания земли. В нижней части ямы необходимо сделать расширение. Это требуется для избежания выталкивания опоры в зимние месяцы.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

СОВЕТ! Перед заливом бетонного раствора рекомендуется покрыть стены ямы гидроизоляционным материалом. Это увеличит срок службы столбов, благодаря изоляции конструкции от влияния грунтовых вод.

Сколько может стоить установка столбов

Общие затраты включают в себя:

изготовление столба;
составление проектной документации;
транспортировка опоры на участок;
бурение ямы;
монтаж столба;
электрификация.

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

Чтобы сохранить здоровье жильцов строения.
Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

Подобрать для конструкции дома крышу с заземлением,
Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Расстояние от опоры ЛЭП до забора жилого частного дома: безопасная норма

Ежедневно человек пользуется электроэнергией, которая поступает к нам домой через линии электропередач. Расстояние от забора частного дома до ЛЭП играет важную роль.

Поскольку излучаемые линиями электропередач магнитные волны негативно влияют на здоровье человека. Но мало кто углубляется в суть этой проблемы.

Поэтому оставляет без внимания установку все новых столбов возле жилого участка.

Линии высоковольтных электропередач

Однако придерживаться установленных законом правил все же рекомендуется. От этого может зависеть здоровье всех членов семьи. Причины того, почему следует придерживаться установленных правил очевидны:

В охранной зоне ЛЭП в непосредственной близости от самой линии электропередачи, территория может ограждаться промышленным забором. В этом случае ставится полный запрет на строительство жилых домов вблизи опасного участка.
Для защиты здоровья человека, так как электромагнитные поля негативно влияют на состояние мозга человека.

Действующие нормы

Исходя из действующих санитарных норм, СанПиН 2971-84, безопасным принято считать расстояние в 20 м от места установки забора до опоры воздушной линии в 110 кВ.

Схематический рисунок охранной зоны

Если напряжение на линии электропередач достигает 500 кВ, то нормой для возведения любой капитальной постройки принято считать расстояние в 30 м.

Если порог напряжения на ЛЭП достигает диапазона в 750 кВ, то минимальным расстоянием для строительства заборов и иных конструкций принято считать 40 м.

Если порог напряжения линии электропередач достигает 1 150 кВ, то расстояние от опоры до объектов должно составлять не менее 55 м.

Схема привязок охранных зон в зависимости от напряжения

Если планируется строительство жилого объекта возле линии электропередач, то уровень ее воздействия можно минимизировать такими способами:

Использовать экранирующие устройства и сооружения. Они позволят защитить жилье и станут препятствием установленным линиям.
Опора должна находиться максимально далеко от жилого объекта. Поэтому дом следует строить на определенном расстоянии.

Строительные нормы также предписывают и другие нормативы, которые необходимо соблюдать. Это и расстояние от забора до теплицы, и дистанция от туалета до забора, и множество других.

Если учитывать санитарные и строительные нормы, то от ЛЭП хорошо защищают заземленные кровельные перекрытия.

Как вариант — из металлочерепицы или профилированного настила.

Арматурная сетка внутри конструкции снизит воздействие электромагнитных волн, которые присущи столбу с линиями электропередач.

В правилах устройства электроустановок прописано оптимальное расстояние до объектов от свисающих проводов.

Дачный участок должен находиться на безопасной дистанции от ЛЭП.

До деревьев должна сохраняться дистанция в 2 м по горизонтали.

А вот полностью удалять фруктовые сады не обязательно, что и прописано в действующих нормах.

Расстояние провода (6-10 кВ) по направлению к земле должно составить:

3 м между самими проводами и скалами, утесами и склонами;
5 м между линиями и поверхностью воды (топь, болото и др.);
6 м до земли в не жилом районе;
7 м до поверхности грунта в жилом районе.

Схема допустимых расстояний

До ближайшей автозаправочной станции или местах хранения пожароопасных и взрывоопасных веществ понадобится промежуток не менее полутора показателей высоты от поверхности грунта до ЛЭП.

Дистанция до дорог, расположенных параллельно, составляет размер высоты опоры плюс пять метров. Измерения проводится от нижней части самой опоры и до края земляного полотна.

При этом сам провод также должен быть определенного сечения: 25 мм2 для стального или 35 мм2 для алюминиевого.

Минимальная высота над дорогой должно составить 7 метров (для проезда фур и других крупногабаритных автомобилей).

Промежуток до жилых построек должен составить 1,5 метра до лоджий и балконов, и метр до поверхностей других построек, в том числе и глухих стен. Над жилыми зданиями провода проходить могут, но только те, которые предназначены для снабжения электроэнергией жилых домов.

Измеряется промежуток по горизонтали от крайних проводов (220 кВ), до построек и составляет не менее:

2-х м для 20 кВ;
4-х м для 35 – 110 кВ;
5 м для 150 кВ;
6 м для 220 кВ.

Схематический рисунок с нормами подключения жилых домов к линии электропередач

Не допускается прохождение линий над стадионами, бассейнами, детскими учреждениями и учебными заведениями.

Протяженность до ближайшего газопровода, что прокладывается параллельно, должна быть не менее размера высоты опоры до 1 кВ.

А она зависит от местности ее применения. При пересечении понадобится установка защитных экранов.

Приведенные выше данные не относятся к категории подземных ЛЭП.

Правовая сторона

Стоит заметить, что все утвержденные нормы и правила, это не просто капризы государственных чиновников.

Необходимо иметь в виду, что наличие поблизости ЛЭП может пагубно повлиять на состояние здоровья живущих поблизости от них людей.

Это касается, в основном, влияния электромагнитного поля. Поэтому не стоит строить жилые помещения в непосредственной близости от ЛЭП.

Минимальная дистанция – 100 м от провода ВЛ. Каждый человек решает эту проблему по-своему.

Некоторые проектируют домовладение на безопасной дистанции. Но если нет такой возможности, стоит побеспокоиться о переносе линий электропередач под землю.

Это дорогостоящий проект, но жизнь и здоровье людей дороже. Вначале вырывается траншея на глубину до 1 метра. Можно использовать кабельные каналы, тоннели и блоки.

В одной траншее может находиться до 6 кабелей на расстоянии 20 см между ними.

В тоннелях кабелей может быть до 20 штук.

Но необходимо помнить, что на проложенных кабелях капитальное строительство строго запрещено. Это карается большими штрафными санкциями.

Должен быть обязательный свободный доступ к линиям электропередач, расположенным под землей, в случае аварийной ситуации или планового проведения профилактики.

При строительстве ограждений также нужно помнить о минимальном расстоянии от забора до дороги, расстоянии от дома до ограждения и других нормативах. Их все необходимо учитывать.

Мистическое значение «чертовых ворот»

Еще одним неоспоримым преимуществом железобетонных стоек линий электропередач, перед деревянными и железными стойками, остается их высокая коррозионная устойчивость при эксплуатации в достаточно жестких условиях окружающей среды.

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля.

Весь спектр строительных материалов от одного поставщика. Не тратьте время на обзвоны и поиски. Широкий ассортимент материалов для строительства высокого качества. Оперативная доставка, удобство и особые условия — все необходимое в одном месте.

По конструкции выделяют три основных разновидности изоляторов ВЛ:

штыревые;
подвесные линейные;
опорные и проходные.

При выборе мачт освещения мобильного или немобильного типа необходимо учитывать финансово-экономическую часть, трудозатраты на транспортировку, доставку, установку и эстетическую составляющую.

Согласно требованиям ПУЭ, конструкция должна нести только огнеупорные элементы, которые способны выдержать воздействие открытого пламени в течение пятнадцати минут. А как же тогда часто встречающиеся деревянные столбы? Все просто, перед установкой древесину пропитывают специальным составом для придания огнеупорности.

Установка дополнительных электростолбов может понадобиться в частном секторе, особенно если деревянные опоры пришли в негодность. Вы, наверное, замечали гниющие и покосившиеся столбы из древесины, от которых проходят линии электропередач? Раньше монтировали только такие, но по истечении срока эксплуатации старые образцы следует заменить новыми. Он может быть деревянным, металлическим железобетонным или смешанным: деревянная опора на бетонном основании.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины.

Инструкция по установке столбов под электричество

Прежде чем начинать процесс монтажа, необходимо изучить особенности местности, которые могут существенно повлиять на качество и срок применения столбов под электричество

Итак, обратите внимание на факторы:

природный ландшафт – на каком участке производится установка, к примеру, в низине;
ветровая нагрузка по максимуму;
оптимальный шаг между опорами.

Требования к монтажу

Чтобы установленная конструкция простояла долго и была безопасной, необходимо выполнение следующих условий:

На руках нужно иметь разрешение от соответствующих госорганов, а также всю проектно-сметную документацию;
Участок должен быть обследован, в том числе учтена роза ветров, где будет установлен столб;
Опору следует осмотреть на наличие повреждений, если они допускают ремонт, то устранить;
Яма проделывается на достаточную глубину, которая не может быть менее 2 метров или глубины промерзания грунта;
Столб располагается строго вертикально (параметр проверяется отвесом или теодолитом);
При установке столбов не превышают предельное расстояние 45 метров между ними.

Более подробные требования изложены в ПУЭ, о которых Вам расскажет специалист нашей организации.

Нормативные требования

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии»

Давайте уделим внимание наиболее важным в нашем случае пунктам документа

Общие требования к линиям напряжением до 1 кВ

При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.

Высота проводов над проезжей частью и пешеходными дорожками.

Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

Ввод выполнен изолированным проводом.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

Для основной линии электроснабжения — 14 см;
Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект	Расстояние, метры
Водопроводы, теплотрассы, канализация	1
Пожарные гидранты, водяные колонки, водопроводные колодцы	2
Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы)	1
Кабели питания в изолирующей трубе	0,5

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений. По результатам исследований, серьезные проблемы затрагивают все органы. На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.

Если участок, который входит в охранную зону, находится в собственности у частного лица, то накладывается обременение на строительство зданий, предусматривающих длительное нахождение человека. Поэтому, прежде чем купить участок под строительство дома около линий электропередачи, надо поинтересоваться о возможном наложении запрета. Рамки зоны определяет организация электросети.

Установленные нормы для строительства вблизи ЛЭП

Правила запрещают проведение воздушных линий электропередачи рядом с открытыми и многолюдными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.

Протягивать провода от столбов категорически запрещается над жилыми зданиями. Участок, приготовленный под строительство дачного или жилого дома, должен находиться на безопасной дистанции от ЛЭП.

Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:

3 метра между проводами и скалистой возвышенностью;
5 метров от поверхности болота или другого источника воды;
6 метров от земли в нежилой местности;
7 метров от поверхности почвы в жилой местности.

Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.

Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам. Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

Чтобы излучение от высоковольтных линий не оказывало пагубного влияния на человеческий организм, рекомендуется выбирать постоянное место жительства на расстоянии около ста метров.

Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр. Метод подземной проводки кабеля – дорогостоящее удовольствие. Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.

Расстояние от электрического столба до дома: минимально и максимально допустимое

Правильное расстояние от электрического столба до дома играет важную роль. Жизнь современного человека невозможна без использования электричества.

Каждый день нужно готовить пищу, пользоваться различными электроприборами. Подача электрического тока происходит через специальные линии электропередачи.

Для этого провода протягиваются от источника электроэнергии до жилого дома.

Вред электромагнитных излучений

Мало кто задумывается о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий.

Чтобы такая беспечность не стала причиной возникновения проблем со здоровьем, надо изучить подробности правильного соседства с линиями электропередачи.

Прежде чем заняться вопросом установки столба для электропередачи, необходимо изучить все нюансы, чтобы не принести вреда организму.

К тому же существуют нормативы, установленные российским законодательством.

Расстояние от столба до дома четко регламентируется санитарными нормами (СанПиН) и строительными нормами (СНиП).

Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой.

Мобильные телефоны при разговоре находятся в непосредственной близости от головного мозга, а это негативно влияет на его нормальное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения надо соблюдать разрешенную дистанцию.

Еще в процессе проектирования объекта необходимо ознакомиться с особенностями местности и нормативной документацией.

От того, насколько серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений.

По результатам исследований, серьезные проблемы затрагивают все органы.

На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.

Установленные нормы для строительства вблизи ЛЭП

3 метра между проводами и скалистой возвышенностью;
5 метров от поверхности болота или другого источника воды;
6 метров от земли в нежилой местности;
7 метров от поверхности почвы в жилой местности.

Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам.

Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

Существуют также другие решения по защитным мероприятиям от излучения.

Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр.

Метод подземной проводки кабеля – дорогостоящее удовольствие.

Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.

Нормативы безопасности СНиП и СанПиН

Совсем обезопасить себя и своих близких от воздействия ЛЭП не удастся, но, если есть возможность, при проектировании строительства лучше отдалиться от высоковольтных линий на максимально возможное расстояние. Некоторые современные строительные материалы выполняют функцию защиты от влияния электричества и магнитных волн. Поэтому при покупке стройматериалов нужно поинтересоваться преимуществами товара.

При строительстве дома с железобетонными стенами можно не беспокоиться о вредном воздействии радиоволн и электричества – материал хорошо справляется с вредными излучениями, в отличие от каркасного дома.

Деревянные дома с легкостью пропускают электромагнитные излучения. Если учитывать санитарные нормы, то для защиты каркасного дома из дерева от вредного излучения прекрасно подойдут заземленные кровельные перекрытия.

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании.

Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества.

Необходимо изучить все требования для подсоединения частного строения к электросети.

Схема подключения в деревне, СНТ и ИЖС

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию.

Перед началом работы необходимо определиться со способом подключения.

На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат.

Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет.

Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

Прямая стойка прикрепляется к стенке, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
Изогнутая стойка (гусак) проходит сквозь стену здания, а кабель проходит целым от столба линии электропередачи до автомата или электрического счетчика.

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов.

Провода из меди требуются меньшего размера, но стоят значительно дороже.

Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров.

Работы на участке, предусмотренные ТУ

Реализацию плана электропитания на участке под индивидуальное жилищное строительство так же, как и саму схему, целесообразно доверять специалистам, если вы хотите, чтобы электрическая коммуникация была максимально работоспособной и надежной. Но и в этом случае собственнику лучше разбираться в особенностях электрической инфраструктуры для контроля над работами и собственной уверенности в том, что все сделано правильно.

Главным элементом системы на участке является приемное устройство трубостойки со счетчиком, который будет учитывать потребление электроэнергии. От него запитывается домостроение, хозяйственные постройки и электрические приборы на участке

Чрезвычайно важно грамотно выбрать материалы для реализации схемы. Электричество поступает по кабелю, преимущественно применяется воздушный способ прокладки

В этом случае чаще всего используют СИП 4 с сечением 16 мм3. Его изоляция выполнена из полиэтилена, который не разрушается от ультрафиолетового излучения, а ресурс достигает четверть века. В зависимости от того, какая схема реализуется на участке (однофазная или трехфазная) используется кабель либо с двумя, либо с четырьмя жилами.

В последние годы популярность набирает подземная прокладка кабеля. В этом случае лучше выбирать медный кабель ВВГ с сечением 10 мм3, или алюминиевый АВБбШв с сечением 16 мм3. Если вы используете бронированные марки, их можно проложить непосредственно под грунтом, обычные марки протягиваются в ПНД-трубе. Ввод в домостроение при подземной прокладке осуществляется так же, как при воздушном способе.

Трубостойка, ее функции и способы установки

Трубостойка – это отрезок трубы, предназначенный для крепления кабелей, через него осуществляется ввод проводов на участок. На ней же устанавливается электрический щиток. Согласно техническим нормативам от поверхности земли до ввода в дом электрическим проводов расстояние должно составлять не менее 2,75 метра. Такие параметры необходимы для того, чтобы избежать случайного соприкосновения. Если габариты строений не могут обеспечить такие требования, устанавливается трубостойка.

Она изготавливается из стальных труб, диаметр которых должен составлять: при вводе 2-х проводов – 20 мм, при вводе 4-х проводов – 32 мм. В трубу не должна попадать влага, следовательно, ее верх должен быть изогнут на 180 градусов. Во избежание поражения коррозией, целесообразно покрыть трубостойку краской или битумом. Гусак может проходить в домостроение либо через крышу, либо через стену. Если на участке еще нет строений, трубостойка может быть установлена на земле с соблюдением технических условий, применимых в этом случае.

Какие компоненты обязательны в электрощитке

Действующие технические стандарты предполагают обязательное наличие в электрическом щитке следующих приборов: входной пакетник, счетчик и УЗО. Все устройства должны соответствовать по параметрам особенностям схемы.

УЗО – обязательный компонент, это безопасность дома и домочадцев, даже, если оно сработает всего один раз за период эксплуатации, это предотвратит серьезные проблемы, вязанные с пожарами и поражениями током. Автоматический выключатель обеспечивает защиту от короткого замыкания и перегрузок линии.

Навесной замок на счетчик нужный атрибут

Крепление Сип кабеля к трубостойке

Для защиты механизмов замка и легкого открывания используйте wd40

Счетчик необходим в системе для учета потребления электричества, по его показаниям рассчитываются ежемесячные платежи. Эти приборы учета имеют множество модификаций, которые классифицируются по многим критериям: принцип действия, класс точности, особенности подключения, число измерительных элементов и другим факторам. Высоким спросом пользуются многотарифные счетчики, поскольку позволяют существенно экономить на оплате электричества.

Приборы учета с тарифом день/ночь обустроены комплектом счетных механизмов, каждый из них работает в строго определенное время суток. Так формируется учет по разным алгоритмам. В подавляющем большинстве случаев многотарифная система учета формирует существенную экономию семейного бюджета. Без прибора учета схема электропитания не может быть запущена в эксплуатацию.

Сверку счетчиков и их пломбирование выполняют сотрудники сетевой компании при осмотре, перед фактическим подключением электричества. После чего и составляются акты о завершении работ и подключении нового абонента.

Не забудьте установить розетки в щиток, для того, чтобы подключать строительные инструменты во время строительства дома

Одна из пломб на щитке

Провод заземления обязателен

Смета на трубостойку и цены на материалы

Для чего необходимо удаление от ЛЭП

Расстояние от забора до ЛЭП, требуемое по закону – не просто способ обеспечить обслуживание и эксплуатацию высоковольтных линий. Правительство Москвы планирует перевод таких сетей на подземные, потому что постоянное пребывание в электромагнитном поле крайне вредно для проживающих в таких условиях людей.

Это не только опасность онкологических процессов, но и возможность развития эндокринных, иммунных и нервных патологий. Даже в деревне, где намного меньше численность человек на кв. км, государство требует обеспечения безопасности для здоровья своих граждан путем установления санитарно-защитных норм.

Ими регламентированы не только охранные участки в зоне действия электромагнитного поля, но и расстояния от проводов до проезжей части (не менее 6 м от пешеходной дорожки (начиная от 3,5 м) и высоты ответвления у дома (старт с 2 м 75 см)). Научные исследования установили влияние э/м поля на репродуктивную функцию у мужчин и возможность провоцирования выкидышей у женщин.

Если принимается во внимание сельская или городская местность, то нормы расстояний все равно направлены на:

предотвращение возгорания изгороди жилого здания или подсобного помещения при вероятной аварии, предусмотреть которую никто не может; соблюсти максимально возможные предосторожности в отношении здоровья людей, проживающих на участке, расположенном в непосредственной близости от ЛЭП (неважно, какой это участок, пусть даже дачный, где не проживают постоянно); не допустить вероятных последствий от погодных условий, вызвавших падение, разрушение конструкции или выброс в атмосферу накопленного заряда.

Для того чтобы усилить свою защищенность, многие хозяева сооружают крышу с заземлением, прокладывают в стенах арматурные конструкции и специально высаживают плодовые деревья на безопасной удаленности.

Однако всего этого оказывается недостаточно, если линия электропередачи расположена на недостаточной удаленности от различных построек. А необходимые нормы легко определить по внешнему виду сооружений или наведя справки в соответствующих инстанциях. Но в любом случае минимальная дистанция – не менее 10 м.

Как правильно производить монтаж

После того как вы определитесь с выбором материала, нужно рассчитать, на каком расстоянии будут находиться друг от друга столбы, да и сколько их вам понадобится вообще для обеспечения электричеством всего участка.

Для этого существуют нормы, установленные инженерами электросети. Здесь учитывается длина столба, и какой провод будет использоваться.

Из расчетов можно узнать, сколько метров должно быть между столбами. После чего, можно приступить к бурению скважин для дальнейшей установки в них столбов.

Так же, если вам необходимо отклониться от курса линии и, к примеру, «запитать» сарай, не обязательно на пути к нему устанавливать все те же столбы. Есть для этих целей небольшие промежуточные стойки. Опорный столб для них не требуется, в силу небольшого размера. Так же их можно использовать для уличного освещения на дачном участке.

Обратите внимание: не стоит самостоятельно подключать участок к главной линии, даже если вы умеете обращаться с электричеством! За самостоятельное подключение, вас оштрафуют однозначно! Поэтому лучше подчиниться требованиям властей. И тогда у вас дома будет светло и уютно

Как поставить опору под ЛЭП вручную, смотрите в следующем видео:

Если вы приобрели загородный дом или собираетесь начать его строительство, то перед вами рано или поздно станет вопрос о подключение к электрической сети. Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач. Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.

При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:

деревянные опоры – наиболее дешевые, но не особо долговечные;
железобетонные столбы – самые распространённые в применении;
железные опоры линий электропередач – самые дорогостоящие.

Какой столб выбрать зависит от климатических условий и мощности энергопотребителя.

Примерная же стоимость установки столбов для электричества такова:

установка одного столба – 30-35 тыс. рублей;
пять столбов – 100 – 120 тыс. рублей;
десять опор – 170 тысяч и выше.

Разберемся, как получаются эти суммы. Во-первых, в стоимость монтажа входит и цена самого столба, во-вторых учтены и все особенности установки.

Каким кабелем подключить дом от столба под землей?

Для подключения дома к электрической сети от столба под землей необходимо использовать специальный кабель, который соответствует требованиям электрической безопасности и способен выдержать нагрузки на протяжении длительного времени. Обычно для таких целей используют кабель с изоляцией из поливинилхлорида (ПВХ) или кабель с изоляцией из крестовинилового полимера (КВП).

Выбор конкретного типа кабеля зависит от ряда факторов, таких как:

Напряжение: кабель должен быть подобран с учетом напряжения, которое будет передаваться от столба до дома. Обычно для домашней электросети используется кабель с напряжением до 600 В.
Пропускная способность: выбор кабеля также зависит от того, какую мощность необходимо передать от столба до дома. Обычно для домашней электросети используют кабели с сечением проводника от 2,5 до 10 квадратных миллиметров.
Условия эксплуатации: кабель должен быть подобран с учетом условий эксплуатации, таких как температура окружающей среды, влажность и другие факторы, которые могут повлиять на работу кабеля.
Длина кабеля: длина кабеля также может повлиять на его эффективность, поэтому необходимо выбрать кабель с учетом расстояния между столбом и домом.

При установке кабеля необходимо следовать правилам безопасности и проводить работы только квалифицированными специалистами. Кроме того, перед установкой кабеля необходимо провести оценку электрической нагрузки и подобрать необходимые защитные устройства, такие как автоматические выключатели и предохранители.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
