Определение правильной высоты смесителя в душевой кабине согласно СНиП — Вместе мастерим

Наименование Европа, мм Россия, мм Раковина 850 по ВК 850 по ВК Зеркало над раковиной 1200 по НК – Подставка для мыла (раковина) 950–1000 по НК – Полотенцедержатель (раковина) 800 по С – Держатель для туалетной бумаги 750–950 по ВК – Держатель для запасного рулона туалетной бумаги 300 по НК – Держатель для ершика 200 по ВК колбы – Унитаз подвесной 400 по ВК – Биде 400 по ВК – Кольцо для полотенца (биде) 800 по С – Подставка для мыла (биде) 700 по С – Ванна 600 по ВК 600 по ВК Лейка ручного душа (ванна) / шланг не должен находится в ванне / длина шланга 1,25 м / 200 мм от вертикальной оси смесителя 500 по НК кронштейна от ВК ванны – Вупыск ля шланга (ванна) / при длине шланга 1,25 м / 200 мм от вертикальной оси смесителя 700 по С от ВК ванны – Подставка для мыла (ванна) 100 по по НК от ВК ванны – Смеситель для ванны 300 по С от ВК ванны 800 по по С от поверхности покрытия пола Лейка верхнего душа (душевая кабина) 2095 по ВК от площадки поддона 2100–2250 по по НК от поверхности покрытия пола Лейка ручного душа на штанге (душевая кабина) 2095 по ВК от площадки поддона – Боковые душевые форсунки (3 шт.) 600 / 1000 / 1400 по С от площадки поддона – Боковые душевые форсунки (2 шт.) 700 / 1300 по С от площадки поддона – Смеситель для душевой кабины 1200 по С от площадки поддона 1200 Выпуск для шланга (душевая кабина) 1400 по С от площадки поддона – Ручка 1000 по НК от площадки поддона – Поддон душевой – 400 по ВК

  • Если не указано иное, все значения приведены от отметки чистого пола.

    Приведу пример: инструкция «Раковина: 850 мм по ВК» указывает на необходимость разместить раковину так, чтобы верхний край раковины (ВК; верхний борт) находился на высоте 850 мм от уровня чистого пола (покрытия).

  • НК — значение указано по нижней кромке.
  • ВК — значение указано по верхней кромке (по верху борта).
  • С — значение приведено по отметке соответствующей осевой линии (горизонт или вертикаль).

Когда в России появилась туалетная бумага?

Нам кажется, что вам будет интересно узнать историю производства туалетной бумаги в нашей стране. Вот какая информация была опубликована в рамках проекта TheQuestion:

« Производство туалетной бумаги в СССР началось только в 1968 году, когда на Сясьском целлюлозно-бумажном комбинате (Ленинградская область) поставили две английских бумагоделательных машины. 3 ноября 1969 года состоялся запуск, но первая партия гигиенической продукции натолкнулась на нулевой интерес со стороны потребителей: советские граждане просто не знали, для чего она предназначена. Лишь после масштабной рекламной кампании (ролики о туалетной бумаге Сясьского комбината крутили перед сеансами в кинотеатрах) начался настоящий бум. Средство личной гигиены, такое привычное во всём мире, в СССР моментально стало дефицитом и вплоть до 80-х годов его можно было достать, только отстояв огромную очередь.»

Так что, потребность в держателе туалетной бумаги возникла относительно недавно.

Материалы данного сайта не являются публичной офертой. Любые расчеты при помощи онлайн-калькуляторов носят ориентировочный характер. Их результаты не могут быть использованы при составлении какой-либо проектной документации (см. также — правила пользования сайтом).

Установку санитарно-керамических изделий следует производить в соответствии с требованиями СНиП 2.04.01-85, технических условий и инструкций заводов-изготовителей оборудования. Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии с СНиП 3.05.01-85*.

Правила по установке сантехники

Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями СНиП 3.05.01-85, СН 478-80, а также СНиП 3.01.01-85, СНиП III-4-80 и СНиП III-3-81.

До начала монтажа внутренних санитарно-технических приборов должны быть выполнены следующие работы:

  • прокладка трубопроводов и воздуховодов
  • установка в соответствии с рабочей документацией закладных деталей в строительных конструкциях для крепления оборудования
  • обеспечение возможности включения электроинструментов, а также электросварочных аппаратов на расстоянии не более 50 м один от другого
  • остекление оконных проемов в наружных ограждениях, утепление входов и отверстий

Общестроительные, санитарно-технические и другие специальные работы в санитарных узлах следует выполнять в следующей очередности:

  1. Подготовка под полы.
  2. Оштукатуривание стен.
  3. Устройство маяков для установки трапов.
  4. Установка средств крепления для трубопроводов.
  5. Прокладка трубопроводов.
  6. Проведение их гидростатического и манометрического испытания.
  7. Гидроизоляция перекрытий (пола).
  8. Огрунтовка стен.
  9. Устройство чистых полов.
  10. Установка ванн.
  11. Установка кронштейнов под умывальники.
  12. Установка деталей крепления смывных бачков.
  13. Первая окраска стен и потолков.
  14. Облицовка стен плитками.
  15. Установка умывальников.
  16. Установка смывных бачков.
  17. Вторая окраска стен и потолков.
  18. Установка водоразборной арматуры.

При монтаже санитарно-технических систем и проведении смежных общестроительных работ не должно быть повреждений ранее выполненных работ. Фаянсовые приборы устанавливают после монтажа трубопроводов перед последней окраской помещений.

При установке раковин и моек следует применять сифоны-ревизии, при установке умывальников и ванн — соответственно бутылочные и напольные сифоны. Приборы размещают горизонтально или по отвесу. Корпус ванны и стальные трубы водопровода для выравнивания электрических потенциалов необходимо соединять специальным металлическим проводником.


В системах водоснабжения должна устанавливаться запорная арматура вентильного типа. Вентили и обратные клапаны необходимо размещать таким образом, чтобы вода или пар поступали под вентили (клапаны).

Обратные клапаны на трубах горячего водоснабжения (отопления) располагают строго горизонтально или строго вертикально — в зависимости от их конструкции. Счетчики воды размещают на высоте от 300 до 1000 мм от уровня чистого пола. Ось водомерного узла должна находиться в горизонтальном положении.

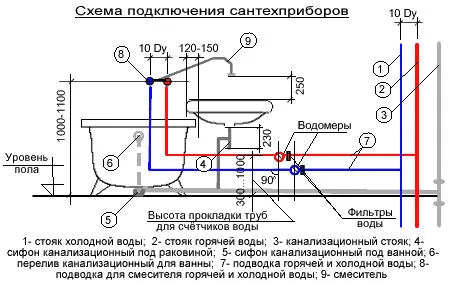

Водоразборные краны и смесители устанавливают выше бортов раковин на 250 мм, моек и умывальников — на 200 мм, считая от бортов до горизонтальных осей кранов или смесителей. Смесители, общие для ванн и умывальников, должны быть установлены на высоте 1100 мм, смесители для душевых поддонов — 800 мм от уровня пола до горизонтальной оси смесителя.

В соответствии с рекомендациями СНиП 3.05.01 п.3.11 и п.3.15 санитарно-технические приборы устанавливают на высоте по таблице № 1.

Таблица 1. Высота установки санитарно-технических приборов
п/п Наименование приборов и запорной арматуры Высота установки п/п Наименование приборов и запорной арматуры Высота установки, мм
1 2 3 1 2 3
1 Кран или смеситель раковины 250 мм
— от борта раковины		 10 Умывальник 800 мм
— от чистого пола до верха борта
2 Кран или смеситель мойки 200 мм
— от борта мойки		 11 Умывальник в школах 700 мм
— от чистого пола до верха борта
3 Кран или смеситель умывальника 200 мм
— от борта умывальника		 12 Умывальник в детских дошкольных учреждениях 500 мм
— от чистого пола до верха борта
4 Смеситель ванны 800 мм
— от чистого пола (т.е. облицованного пола)		 13 Раковина и мойка 850 мм
— от чистого пола до верха борта
5 Водоразборный кран в сауне или бане 800 мм
— от чистого пола		 14 Раковина и мойка в школах 800 мм
— от чистого пола до верха борта
6 Общий смеситель для ванны и умывальника 1000 мм
— от чистого пола		 15 Раковина и мойка в детских дошкольных учреждениях 500 мм
— от чистого пола до верха борта
7 Кран для мытья полов, водоразборный кран 600 мм
— от чистого пола		 16 Ванна 600 мм
— от чистого пола до верха борта
8 Смеситель для душа 1200 мм
— от чистого пола		 17 Писсуар 650 мм
— от чистого пола до верха борта
9 Сетка душевая 2150 мм
— от чистого пола		 18

Примечания:

  1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать (+,-)20 мм, а при групповой установке однотипных приборов (+,-)5 мм.
  2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
  3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.
  4. Расстояние между осями умывальников при групповой установке следует принимать не менее 650 мм, писсуаров — не менее 700 мм.
  5. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены200 мм. помещения не менее

До испытаний систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов — стаканчики. При установке сантехнических приборов, чтобы не повредить их декоративное покрытие, применяют инструменты без зубцов. При использовании в работе инструментов с зубцами под губки инструмента надо подложить картонные или латунные полоски-прокладки.

При устройстве внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов. Для этого при установке на строительные конструкции в креплениях трубопроводов используют резиновые или другие шумопоглощающие и виброзащитные подкладки из резинового листа.

Нормативные требования

Нормативные требования по установке трубопроводной арматуры согласно СНиП 2.04.01 п.10.5 приведены в таблице № 2.

Таблица 2. Нормативные требования по установке трубопроводной арматуры для водопровода холодной и горячей воды
  1. п/п
  1. Наименование арматуры
  1. Наименование приборов
  1. Примечание
  1. 1
  1. 2
  1. 3
  1. 4
  1. 1.1
  1. 1. Водозапорная арматура
  1. В основании стояков
  1. СНиП 2.04.01 п.10.5
  1. 1.2
  1. При закольцованных по вертикали стояках — в верхней их части
  1. 1.3
  1. При закольцованной системе — для отключения каждого полукольца
  1. 1.4
  1. На ответвлениях от магистрали
  1. 1.5
  1. На вводе в квартиру (номер)
  1. 1.6
  1. На ответвлениях, питающих 5 или более точек водоразбора
  1. 1.7
  1. Перед наружным поливочным краном
  1. 1.8
  1. Перед смывным бачком унитаза
  1. 1.9
  1. Перед водонагревателем
  1. 1.10
  1. Перед стиральной машиной-автоматом
  1. Паспорт машины
  1. 1.11
  1. Перед посудомоечной машиной
  1. «
  1. 1.12
  1. Перед гидромассажной ванной
  1. Паспорт ванны
  1. 1.13
  1. Перед гидромассажным душем
  1. Паспорт душа
  1. 1.14
  1. Перед фильтром питьевой воды со сменными фильтрующими элементами
  1. Паспорт фильтра
  1. 2.1
  1. 2. Водоспускная арматура
  1. В нижних точках системы
  1. СНиП 2.04.01 п.9.15
  1. 2.2
  1. У основания стояков перед запорной арматурой стояка
  1. СНиП 2.04.01 п.10.4
  1. 2.3
  1. После водосчётчика (по ходу воды) перед запорной арматурой
  1. СНиП 2.04.01 п.11.6
  1. 3.1
  1. 3. Кран со штуцером и шлангом длиной 15 м
  1. На вводе в квартиру (в качестве первичного средства пожаротушения)
  1. СНиП 2.08.01 п.3.1в
  1. 4.1
  1. 4. Регулятор давления
  1. На вводе водопровода, если давление наружной сети превышает величину (4,5 бар + потери до нижней водоразборной точки).
    На каждом ярусе системы для зданий высотой более 40 м
  1. СНиП 2.04.01 п.10.9
  1. 5.1
  1. 5. Обратный клапан
  1. На участках системы, подающих горячую воду к групповым смесителям
  1. СНиП 2.04.01 п.10.16
  1. 5.2
  1. На циркуляционном трубопроводе ГВС перед присоединением его к водонагревателю
  1. 5.3
  1. На байпасе обратного трубопровода ГВС к терморегулятору (трёхходовому смесителю)
  1. 5.4
  1. На циркуляционном трубопроводе ГВС перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей
  1. 5.5
  1. После водосчетчика на циркуляционном водопроводе ГВС
  1. 6.1
  1. 6. Водосчетчик
  1. На вводе в здание
  1. СНиП 2.04.01 п.11.1
  1. 6.2
  1. На вводе в квартиру
  1. 6.3
  1. На вводе ответвлений к отдельной группе потребителей (магазин, офис, склад и т.п.)
  1. 6.4
  1. На подающем и обратном трубопроводе ГВС

При покупке сантехнических приборов наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке, деревянным молотком весом около 250 г. Изделие, имеющее трещины, при простукивании издает дребезжащий звук.

Наличие посечек и царапин определяют визуально при протирке, поверхности изделий тканью, смоченной в 0,1%-ном растворе метиленового синего раствора. При наличии посечек и царапин они заполняются синим раствором и обнаруживаются визуально без применения увеличительных приборов.

Высота установки сантехники и
нормативные требования.

1. Правила по установке сантехники.

Установку санитарно-керамических изделий следует производить в соответствии с требованиями СНиП 2.04.01-85,технических условий и инструкций заводов-изготовителей оборудования.

Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии с СНиП 3.05.01-85*.

Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями СНиП 3.05.01-85, СН 478-80, а также СНиП 3.01.01-85, СНиП III-4-80 и СНиП III-3-81.

До начала монтажа внутренних санитарно-технических приборов должны быть выполнены следующие работы:

прокладка трубопроводов и воздуховодов;

установка в соответствии с рабочей документацией закладных деталей в строительных конструкциях для крепления оборудования;

обеспечение возможности включения электроинструментов, а также электросварочных аппаратов на расстоянии не более 50 м один от другого;

остекление оконных проемов в наружных ограждениях, утепление входов и отверстий.

Общестроительные, санитарно-технические и другие специальные работы в санитарных узлах следует выполнять в следующей очередности:

При монтаже санитарно-технических систем и проведении смежных общестроительных работ не должно быть повреждений ранее выполненных работ.

Фаянсовые приборы устанавливают после монтажа трубопроводов перед последней окраской помещений.

При установке раковин и моек следует применять сифоны-ревизии, при установке умывальников и ванн — соответственно бутылочные и напольные сифоны.

Приборы размещают горизонтально или по отвесу. Корпус ванны и стальные трубы водопровода для выравнивания электрических потенциалов необходимо соединять специальным металлическим проводником.

В системах водоснабжения должна устанавливаться запорная арматура вентильного типа. Вентили и обратные клапаны необходимо размещать таким образом, чтобы вода или пар поступали под вентили (клапаны).

Обратные клапаны на трубах горячего водоснабжения (отопления) располагают строго горизонтально или строго вертикально — в зависимости от их конструкции.

Счетчики воды размещают на высоте от 300 до 1000 мм от уровня чистого пола. Ось водомерного узла должна находиться в горизонтальном положении.

Водоразборные краны и смесители устанавливают выше бортов раковин на 250 мм, моек и умывальников — на 200 мм, считая от бортов до горизонтальных осей кранов или смесителей.

Смесители, общие для ванн и умывальников, должны быть установлены на высоте 1100 мм, смесители для душевых поддонов — 800 мм от уровня пола до горизонтальной оси смесителя.

В соответствии с рекомендациями СНиП 3.05.01 п.3.11 и п.3.15 санитарно-технические приборы устанавливают на высоте по таблице № 1.

п/п Наименование приборов и запорной арматуры Высота установки п/п Наименование приборов и запорной арматуры Высота установки, мм
1 2 3 1 2 3
1 Кран или смеситель раковины 250 мм
— от борта раковины		 10 Умывальник 800 мм
— от чистого пола до верха борта
2 Кран или смеситель мойки 200 мм
— от борта мойки		 11 Умывальник в школах 700 мм
— от чистого пола до верха борта
3 Кран или смеситель умывальника 200 мм
— от борта умывальника		 12 Умывальник в детских дошкольных учреждениях 500 мм
— от чистого пола до верха борта
4 Смеситель ванны 800 мм
— от чистого пола (т.е. облицованного пола)		 13 Раковина и мойка 850 мм
— от чистого пола до верха борта
5 Водоразборный кран в сауне или бане 800 мм
— от чистого пола		 14 Раковина и мойка в школах 800 мм
— от чистого пола до верха борта
6 Общий смеситель для ванны и умывальника 1000 мм
— от чистого пола		 15 Раковина и мойка в детских дошкольных учреждениях 500 мм
— от чистого пола до верха борта
7 Кран для мытья полов, водоразборный кран 600 мм
— от чистого пола		 16 Ванна 600 мм
— от чистого пола до верха борта
8 Смеситель для душа 1200 мм
— от чистого пола		 17 Писсуар 650 мм
— от чистого пола до верха борта
9 Сетка душевая 2150 мм
— от чистого пола		 18

1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать (+,-)20 мм, а при групповой установке однотипных приборов (+,-)5 мм.

2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.

3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.

4. Расстояние между осями умывальников при групповой установке следует принимать не менее 650 мм, писсуаров — не менее 700 мм.

5. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены200 мм. помещения не менее

До испытаний систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов — стаканчики.

При установке сантехнических приборов, чтобы не повредить их декоративное покрытие, применяют инструменты без зубцов. При использовании в работе инструментов с зубцами под губки инструмента надо подложить картонные или латунные полоски-прокладки.

При устройстве внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов. Для этого при установке на строительные конструкции в креплениях трубопроводов используют резиновые или другие шумопоглощающие и виброзащитные подкладки из резинового листа.

2. Нормативные требования
по установке сантехнических приборов
и запорной арматуры.
Нормативные требования по установке трубопроводной арматуры согласно СНиП 2.04.01 п.10.5 приведены в таблице № 2.
Таблица 2.
Нормативные требования
по установке трубопроводной арматуры
для водопровода холодной и горячей воды

  1. п/п
  1. Наименование арматуры
  1. Наименование приборов
  1. Примечание
  1. 1
  1. 2
  1. 3
  1. 4
  1. 1.1
  1. 1. Водозапорная арматура
  1. В основании стояков
  1. СНиП 2.04.01 п.10.5
  1. 1.2
  1. При закольцованных по вертикали стояках — в верхней их части
  1. 1.3
  1. При закольцованной системе — для отключения каждого полукольца
  1. 1.4
  1. На ответвлениях от магистрали
  1. 1.5
  1. На вводе в квартиру (номер)
  1. 1.6
  1. На ответвлениях, питающих 5 или более точек водоразбора
  1. 1.7
  1. Перед наружным поливочным краном
  1. 1.8
  1. Перед смывным бачком унитаза
  1. 1.9
  1. Перед водонагревателем
  1. 1.10
  1. Перед стиральной машиной-автоматом
  1. Паспорт машины
  1. 1.11
  1. Перед посудомоечной машиной
  1. «
  1. 1.12
  1. Перед гидромассажной ванной
  1. Паспорт ванны
  1. 1.13
  1. Перед гидромассажным душем
  1. Паспорт душа
  1. 1.14
  1. Перед фильтром питьевой воды со сменными фильтрующими элементами
  1. Паспорт фильтра
  1. 2.1
  1. 2. Водоспускная арматура
  1. В нижних точках системы
  1. СНиП 2.04.01 п.9.15
  1. 2.2
  1. У основания стояков перед запорной арматурой стояка
  1. СНиП 2.04.01 п.10.4
  1. 2.3
  1. После водосчётчика (по ходу воды) перед запорной арматурой
  1. СНиП 2.04.01 п.11.6
  1. 3.1
  1. 3. Кран со штуцером и шлангом длиной 15 м
  1. На вводе в квартиру (в качестве первичного средства пожаротушения)
  1. СНиП 2.08.01 п.3.1в
  1. 4.1
  1. 4. Регулятор давления
  1. На вводе водопровода, если давление наружной сети превышает величину (4,5 бар + потери до нижней водоразборной точки).
    На каждом ярусе системы для зданий высотой более 40 м
  1. СНиП 2.04.01 п.10.9
  1. 5.1
  1. 5. Обратный клапан
  1. На участках системы, подающих горячую воду к групповым смесителям
  1. СНиП 2.04.01 п.10.16
  1. 5.2
  1. На циркуляционном трубопроводе ГВС перед присоединением его к водонагревателю
  1. 5.3
  1. На байпасе обратного трубопровода ГВС к терморегулятору (трёхходовому смесителю)
  1. 5.4
  1. На циркуляционном трубопроводе ГВС перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей
  1. 5.5
  1. После водосчетчика на циркуляционном водопроводе ГВС
  1. 6.1
  1. 6. Водосчетчик
  1. На вводе в здание
  1. СНиП 2.04.01 п.11.1
  1. 6.2
  1. На вводе в квартиру
  1. 6.3
  1. На вводе ответвлений к отдельной группе потребителей (магазин, офис, склад и т.п.)
  1. 6.4
  1. На подающем и обратном трубопроводе ГВС

При покупке сантехнических приборов наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке, деревянным молотком весом около 250 г.
Изделие, имеющее трещины, при простукивании издает дребезжащий звук.
Наличие посечек и царапин определяют визуально при протирке, поверхности изделий тканью, смоченной в 0,1%-ном растворе метиленового синего раствора.
При наличии посечек и царапин они заполняются синим раствором и обнаруживаются визуально без применения увеличительных приборов.

Как выбрать сифон для душевой кабины?


Выбор сифона для душевой кабины может показаться сложным, но на самом деле это довольно просто. Вот несколько важных моментов, которые следует учитывать при выборе сифона для душевой кабины:

  1. Тип сифона. Существует несколько типов сифонов для душевой кабины, включая винтовые, клапанные и плоские. Каждый тип имеет свои преимущества и недостатки, и выбор зависит от ваших личных предпочтений и условий эксплуатации.

  2. Диаметр слива. При выборе сифона для душевой кабины важно убедиться, что диаметр слива соответствует диаметру дренажной системы в вашей ванной комнате.

  3. Материал. Сифоны для душевых кабин могут быть изготовлены из различных материалов, включая пластик, нержавеющую сталь и латунь. Каждый материал имеет свои преимущества и недостатки, и выбор зависит от ваших личных предпочтений.

  4. Производительность. При выборе сифона для душевой кабины важно убедиться, что его производительность соответствует потребностям вашей семьи. Если у вас большая семья или вы часто принимаете душ, то вам может понадобиться более мощный сифон.

  5. Отвод воды. Важно убедиться, что сифон для душевой кабины способен эффективно отводить воду и не забивается волосами и другими примесями. Многие сифоны оснащены фильтрами, которые помогают предотвратить забивание.

  6. Совместимость с душевой кабиной. Некоторые душевые кабины могут требовать специальных сифонов для правильного отвода воды. При выборе сифона для душевой кабины убедитесь, что он совместим с вашей душевой кабиной.

Учитывая эти факторы, вы сможете выбрать подходящий сифон для душевой кабины, который будет соответствовать вашим потребностям и обеспечивать эффективный отвод воды.

Видео. ВАЖНО ЗНАТЬ ! Установка душевого смесителя / Установка водорозеток на душ / Ошибки ремонт квартиры

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
