Основы работы воздушного клапана на отопление — назначение и принцип действия.
Качественная установка, использование надежных материалов и хорошо разработанная структура отопительной системы могут оказаться бесполезными для обеспечения тепла в доме, если в этой системе отсутствует небольшая, но важная деталь — воздушный клапан для сброса воздуха.
- Назначение и виды воздушных клапанов
- Принцип работы устройства
- Место установки клапана
- Как выбрать воздухоотводчик: советы специалистов
Назначение и виды воздушных клапанов
Воздушный клапан в системе отопления с жидким теплоносителем предназначен для удобного сброса воздуха во время её работы. Воздушные пробки образуются в любой системе, насколько бы продуманной она не была.
Обратите внимание! Воздушная пробка препятствует движению теплоносителя по трубам или радиатору. Это наиболее частая причина отсутствия тепла в квартире в начале отопительного сезона.
Если у соседей по стояку батареи горячие, а у вас отопления нет, то скорее всего нужно спустить воздух. Такую процедуру в многоквартирных домах старой постройки проводили на верхнем этаже. Для этой цели у каждого радиатора вместо глухой пробки в верхнем углу был вмонтирован сливной вентиль.
Когда систему заполняли, то воздух стравливали посредством открывания этого крана и слива из него воды. Воду сливали до тех пор, пока струя не переставала «плеваться» водой и воздухом. Спокойная струя означала, что весь воздух вышел и система по стояку наполнена водой полностью.
Подобные сливные краны в многоквартирных домах неудобно было обслуживать, приходилось всегда обращаться к соседу для доступа к радиатору.
В индивидуальном домостроении такой сброс воздушной пробки требует долива воды в систему и не гарантирует периодического завоздушивания вновь.

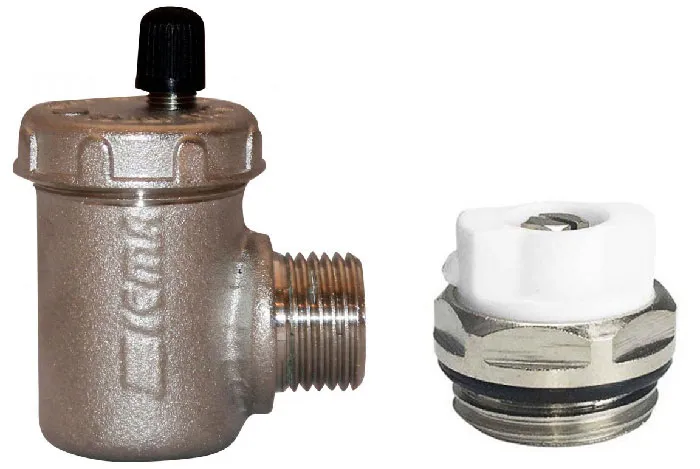

Сегодня различают специальные устройства – воздушные клапаны для отопления:
- автоматические – открываются самостоятельно, по мере роста воздушной пробки;
- краны Маевского – открываются вручную.
Принцип работы устройства
Воздушный клапан (или несколько) устанавливают в системе отопления, в местах наиболее вероятных для скопления пузырьков воздуха. Это предотвращает образование большой пробки, отопление работает бесперебойно.

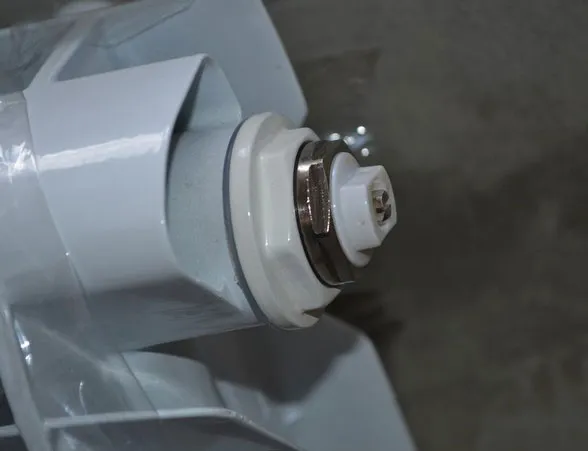

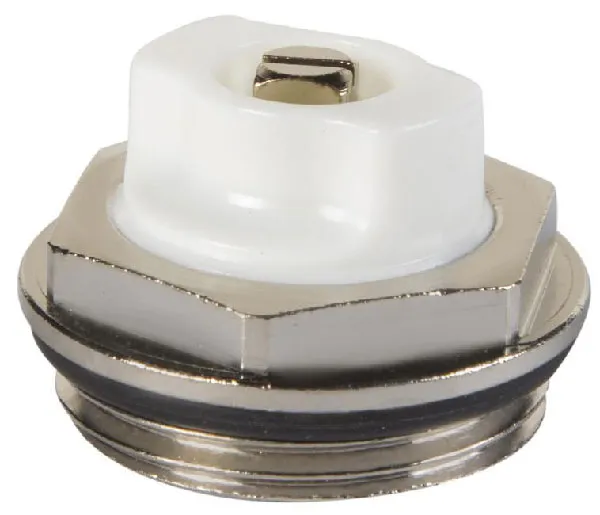

Кран Маевского
Такие устройства получили название по фамилии своего разработчика. Кран Маевского имеет резьбу и размеры под трубу диаметра 15 мм или 20 мм. Устроен он просто:
- В теле корпуса клапана проделано 2 сквозных отверстия, которые в открытом положении крана Маевского сообщается с системой отопления.
- Закрывает эти отверстия винт на резьбе с конусным наконечником.
- Через небольшое (2 мм) отверстие, направленное вверх, происходит выброс воздуха.
Для того чтобы спустить воздух из системы следует открутить винт на 1,5-2 оборота. Воздух вырывается со свистом, поскольку коммуникации находятся под давлением. Окончание выхода воздушной пробки характеризуется падением напора и появлением воды.
Обратите внимание! Кран Маевского является простым и надёжным устройством для стравливания воздушных накоплений. Он не засоряется, не ломается, поскольку не имеет движущихся деталей. Его конструкция проста и надёжна.
На рынке можно найти несколько разновидностей крана Маевского, которые одинаковы по устройству, но отличаются способом регулирования запорного винта. Бывают:
- с удобной рукояткой для откручивания руками;
- с обычной головкой под плоскую отвёртку;
- с четырехгранной головкой под специальный ключ.
Для взрослого человека принцип откручивания запорного винта значения не имеет. Однако в доме, где есть дети, безопаснее использовать устройства, которые следует откручивать специальным приспособлением. Открутив обычный кран с удобной рукояткой, ребёнок может ошпариться кипятком.
Автоматический кран

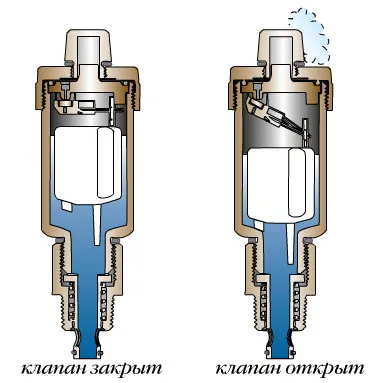

Автоматический клапан для сброса воздуха устроен по принципу поплавковой камеры, конструкция включает:
- вертикальный корпус диаметром 15 мм;
- поплавок внутри корпуса;
- пружинный клапан с крышкой, который соединён и регулируется поплавком.
Работает автоматический воздушный клапан для отопительной системы без участия человека. В нормальном состоянии, когда воздух в системе отсутствует, поплавок прижат давлением жидкого наполнителя к крышке клапана. Крышка при этом плотно закрыта.
По мере накопления воздуха в теле клапана, поплавок опускается вниз. Как только он опустится до критической отметки, открывается пружинный клапан и стравливает наружу воздух. Под давлением носителя в системе пространство вновь заполняется жидкостью. Поплавок поднимается, закрывая крышку пружинного клапана.
Когда в коммуникациях отсутствует теплоноситель, поплавок лежит на дне клапана. По мере наполнения системы воздух выходит из крана непрерывным потоком, пока теплоноситель не достигнет поплавка.
Обратите внимание! Небольшое количество воздуха присутствует под крышкой автоматического крана постоянно. Это является нормой и никак не отражается на работе.

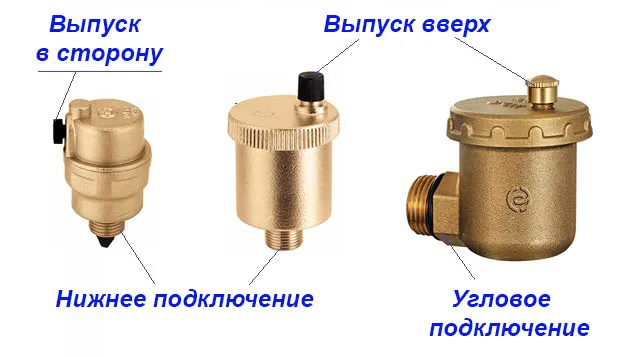

Различают следующие конфигурации автоматических воздушных клапанов для отопления:
- с вертикальным воздушным выбросом;
- с боковым выбросом воздуха (через специальный жиклёр);
- с нижним подключением;
- с угловым подключением.
Для дилетанта конструктивные особенности автоматического крана не имеют значения. Однако для профессионала разница для выбора между устройствами есть.
Считается что:
- устройство с жиклёром и боковым отверстием в эксплуатации надёжнее, чем автоматический клапан с вертикальным воздушным выбросом;
- клапан с нижним подключением эффективнее улавливает воздушные пузырьки, чем клапан с боковым монтажом.
Если конструкция крана Маевского не претерпевает изменений уже много лет, то устройство автоматических клапанов постоянно совершенствуется и дополняется.
Производители предлагают автоматические клапаны с дополнительными устройствами:
- с мембраной для защиты от гидроударов;
- с отсекающим клапаном, для удобства демонтажа устройства во время отопительного сезона;
- мини-клапаны.
Обратите внимание! Недостатком автоматического клапана является его быстрое загрязнение. Накипь, мусорная взвесь забивают внутренние, движущиеся части устройства. Это приводит к ослаблению эффективности его работы или полному выходу из строя.
Автоматические воздушные клапаны для отопления нуждаются в частом осмотре и очистке. К несомненным достоинствам данных устройств относят возможность их установки в труднодоступных местах.
Место установки клапана
В отопительной системе есть точки, где воздух собирается обязательно. Так, краны Маевского в квартире следует установить на каждом радиаторе. Во многих современных моделях радиаторов устройства для стравливания воздуха устанавливают на этапе изготовления сами производители.
Обратите внимание! Если у вас классические радиаторы, то воздушный клапан следует установить в верхней его части, которая расположена напротив подключения.
Так вы самостоятельно всегда сможете контролировать нормальную работу ваших батарей отопления и не зависеть от желания работников ЖЕКа или настроения соседей сверху.

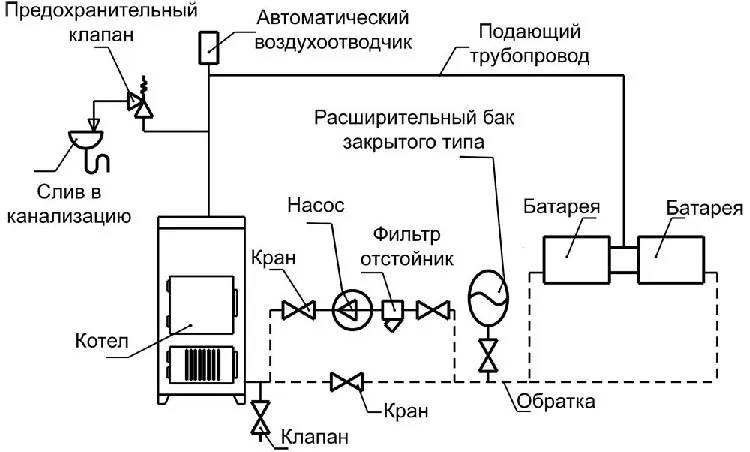

Точки для установки кранов сброса воздуха:
- радиаторы, змеевик в ванной комнате верхняя часть;
- верхняя точка трубопровода;

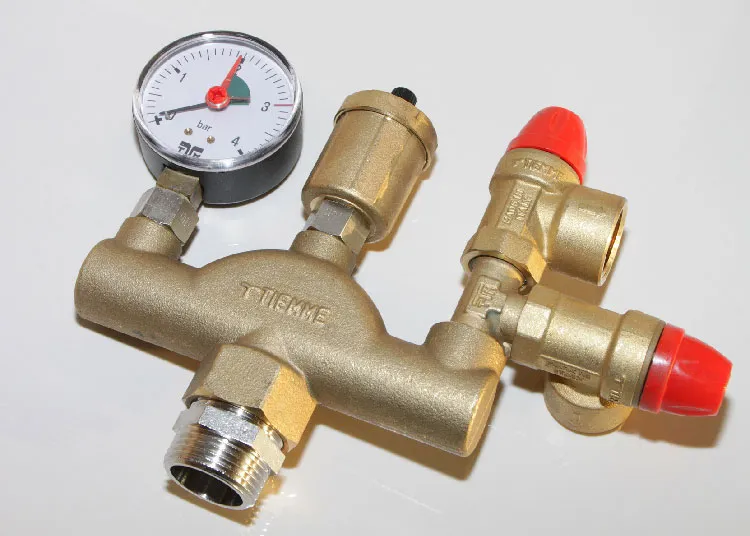

- система безопасности отопительного котла в индивидуальных коммуникациях;
- на гидравлическое разветвление;
- на коллекторы общей распределительной гребёнки;
- на любые П-образные петли в коммуникациях, в верхней точке;
- на компенсаторы в пластиковых отопительных системах.
Следует понимать, что воздух скапливается всегда в верхней части коммуникаций. Воздушная пробка может встать в изгибе пластиковой трубы, если монтаж осуществлён с ошибками и произошла температурная деформация.
Самый простой способ избавиться навсегда от пробки в трубопроводе – это врезать в трубу тройник. На свободный вертикальный отвод тройника (диаметр которого подбирается соответственно) устанавливают клапан для сброса воздуха.
Как выбрать воздухоотводчик: советы специалистов
- Кран Маевского эффективно работает только в месте естественного скопления воздуха. Он не может самостоятельно улавливать воздушные пузырьки в проходящем потоке, поскольку не оборудован воздушной камерой. При врезке крана в водопровод дополнительно стоит вмонтировать воздушную камеру. Для этого достаточно установить патрубок.
- Стоит обратить внимание на проверенных производителей. Не стоит доверять китайским изделиям: при низкой цене и привлекательной внешности такие устройства работают недолго и не подлежат ремонту.
- При покупке устройства не пренебрегайте конструкциями с дополнительным отсекателем, которая позволит снять кран в любой момент без отключения системы.
Перед покупкой лучше изучить таблицы с характеристиками, которые предоставляют производители отопительного оборудования.
Как работает Гидрострелка в системе отопления?
Гидрострелка (или расширительный бак) — это важный компонент системы отопления, который используется для компенсации изменений давления в системе, вызванных температурными колебаниями и расширением воды при нагреве.
Работа гидрострелки основана на принципе гидравлической амортизации. Когда температура воды в системе отопления повышается, она начинает расширяться, и давление в системе увеличивается. Если бы не гидрострелка, это могло бы привести к повреждению трубопроводов или оборудования.
Гидрострелка содержит внутренний баллон, который разделен на две камеры: камеру воды и камеру воздуха, разделенные мембраной. Когда давление в системе отопления увеличивается, избыточная вода поступает в гидрострелку, где она сжимает воздушную камеру, уменьшая объем воздуха и создавая необходимую гидравлическую амортизацию.
Когда система остывает, вода возвращается обратно в систему отопления, а мембрана разделяет воздушную камеру и камеру воды, обеспечивая гидравлический баланс в системе.
Таким образом, гидрострелка обеспечивает более стабильное давление в системе отопления, защищает трубопроводы и оборудование от повреждений, а также продлевает срок их эксплуатации.
