Параллельное подключение точечных светильников — монтаж трансформатора и альтернативные варианты

Раскройте секреты умелого монтажа: узнайте о параллельном подключении точечных светильников. Наша статья предоставит вам информацию о монтаже трансформатора и альтернативные варианты для успешного подключения точечных светильников параллельно. Готовьтесь к освоению ключевых навыков с нашими советами!

Техника безопасности

Монтаж светильников нуждается в точном осуществлении инструкций и следовании правилам безопасности. До начала подсоединения осветительных устройств требуется обесточить электросеть. Затем при помощи тестера нужно удостовериться, что электросеть не работает. До начала монтажа необходимо определиться с местом, где размещаются приборы.

Чтобы обеспечить безопасности глаз, монтаж светильников производится в специальных очках, предохраняющих глаза от проникновения строительной пыли и прочих фрагментов.

Особенности подключения

Самостоятельный монтаж точечных светильников, вопреки бытующему мнению, не читается тяжелым электромонтажным процессом. Он займет небольшое количество времени и не потребует каких-либо специальных навыков.

Подключение

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

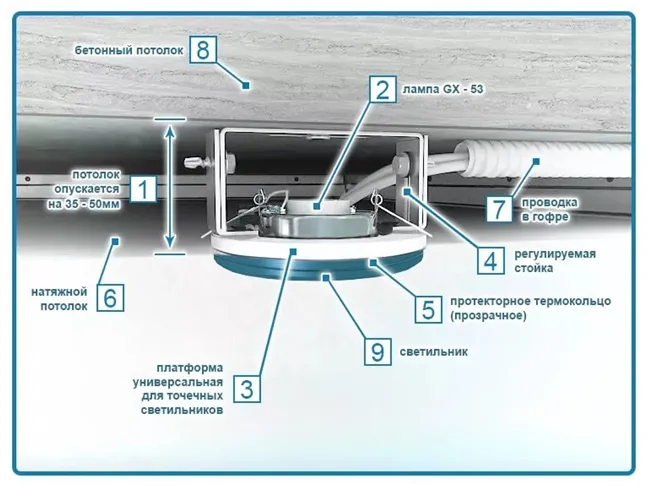

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

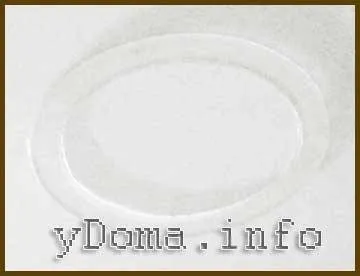

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Особенности применения

Каждый из методов подключения нагрузки нашел свое применение в быту и промышленности. Параллельный способ целесообразно использовать в ситуации, когда электроприбор требуется целенаправленно отключать. Примером здесь может стать электрический звонок, соединенный последовательно с источником питания и кнопкой. В соответствии с этим же принципом работает и ручной фонарик, состоящий из светодиода, ключа и батарейки.

Однако последовательное включение приборов не всегда позволяет решить поставленные задачи. В каждой квартире присутствует большое количество осветительных приборов. Если все их соединить последовательно, то они будут включаться и отключаться одновременно, что требуется крайне редко. Именно люстры принято подключать параллельно. В результате у потребителя появится возможность активировать нужное в данный момент количество ламп. Благодаря этому, достигается требуемая освещенность помещения и экономится электрическая энергия.

В быту чаще всего используется смешенное подключение нагрузок. Этот вид подсоединения проводников является сочетанием параллельного и последовательного соединения

При этом на стадии проектирования электросети крайне важно учитывать все преимущества и недостатки каждого типа подсоединения. Для определения необходимых показателей общую цепь следует разделить на простые участки, а полученные результаты затем суммируются

Источник

Как сделать проводку освещения в конструкции натяжного потолка

Монтаж проводки под точечные светильники в натяжном потолке осуществляется перед установкой полотна. На первом этапе перед укладкой проводов на потолочной поверхности, согласно предварительно составленной схеме, размещаются осветительные устройства. После этого производится их подключение к основному кабелю с помощью проводов.

Разводка проводки под точечные светильники в данной конструкции потолочной поверхности осуществляется отрытым способом, т.е. непосредственно на основное перекрытие. Это наиболее простой вариант, не требующий особой красоты т.к. в конечном итоге все будет скрыто под натяжным полотном.

Подключение светильников к сети электроснабжения

Точечные светильник для натяжных потолков могут быть подключены двумя способами: с питанием 220 и 12 В.

У каждой из этих схем есть как свои недостатки, так и преимущества.

Выбор же между ними следует делать еще до того, как начнется монтаж натяжного потолка. Обосновывается это требование тем, что электропроводка, а также все вспомогательное электрооборудование должно быть уложено еще до того, как будет натянуто потолочное полотно.

Потом до электрики будет уже попросту не добраться без демонтажа полотна.

Подключение по линии 220 В – это наиболее простая схема, целиком и полностью повторяющая подключение обычных светильников на традиционном потолке. Провод «рабочий ноль» идет непосредственно к светильникам, а «фазный» проходит через выключатель. При этом светильники можно объединять в группы, для управления которыми достаточно лишь воспользоваться многоклавишным выключателем.

Преимущества подключения по линии 220 В:

• элементарная схема электропроводки;
• нет ограничений для протяженность линии;
• возможность применять провод малого сечения, т.к. сила тока сравнительно мала.

Недостатки подобной схемы:

• лампы имеют не самый рекордный срок службы;
• высокое напряжение представляет собой опасность.

Подключение светильников, рассчитанных на 12 В более привлекательно в плане безопасности. Кроме того, низковольтные источники света обладают более долгим сроком службы, чем их высоковольтные аналоги. Однако схем подключения в этом случае будет чуть более сложной, поскольку в нее должен быть включен электронный источник питания.

Достоинства подключения по 12 В следующие:

• полная безопасность,
• наличие встроенных систем защиты от коротких замыканий,
• долгий срок службы всех приборов.

Выбирая источник питания на 12 В, следует обратить внимание на его мощность, выходное напряжении и силу выходного тока. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности.

Как видно, самостоятельный монтаж светильников для натяжного потолка и их подключение к сети – дело вполне посильное даже начинающему мастеру. И сложность монтажа совершенно не зависит от площади потолка и его конструкции.

Даже причудливые и оригинальные многоуровневые натяжные потолки можно самостоятельно снабдить не менее оригинальными светильниками.

К тому же, технологии бытового освещения не стоят на месте. Постепенно появляются модели светильников, ранее требовавших установки дополнительного оборудования, а теперь же выпускаемые в корпусах стандартных типоразмеров. Так случилось и с галогенными, и со светодиодными источниками света. Поэтому создание уникальной системы освещения на базе натяжного потолка – очень увлекательное и несложное мероприятие.

Предлагаем ознакомиться с видео, в котором показан процесс установки и подключения точечного светильника в натяжной потолок:

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Теоретический метод

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Этапы монтажа

Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Расположение точечных светильников

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

Прокладка провода

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

Подключение точечных светильников

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

Установка точечных светильников в гипсокартон

1. Рядами, перпендикулярными стене, на которой располагается окно. При этом расстояние от стены до первого прибора не должно быть меньше 60 см. А шаг установки рядов – 1 м.
2. В шахматном порядке. Здесь те же требования.
3. Монтаж точечных светильников в гипсокартон производится по периферии. То есть, точечные источники света в данном случае выступают в качестве дополнительного освещения пространства. Основным прибором здесь выступает люстра.

Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов. Иногда это сделать руками непросто, потому что мешает сам гипсокартон.

Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть. Все три схемы достаточно просты, универсальны, но, как показывает практика, сегодня нередко их не используют.

Так как ограничений в схеме расположения точечных светильников нет, то вариаций в этом случае огромное количество. Особенно это относится к потолкам из гипсокартона, сооруженных в два яруса.

Как подключить потолочные светильники?

Установка точечного освещения не так сложна, как может показаться на первый взгляд.  Подключение точечных потолочных светильников нужно производить строго по схеме. Все работы можно осуществлять одновременно с установкой любых потолочных систем.  Главное соблюдать некоторые условия, а именно –  между базовым потолком и корпусом светильника должно быть расстояние не менее10 см. Это позволит полностью спрятать внутри потолочной конструкции  корпус светильника, трансформатор, провода.

Для подключения потолочных светильников необходим трансформатор – это обязательный элемент схемы устройства, обеспечивающий бесперебойную подачу напряжения.

Для этих целей можно использовать трансформаторы нескольких типов:

• Электронные. Они устанавливаются достаточно просто и легко. Благодаря своему легкому весу, не утяжеляют потолочную конструкцию. Однако у них есть свои минусы – довольно часто ломаются и требуют замены;
• Индукционные трансформаторы стоят дешевле, но они довольно тяжелы – порядка 2 кг. Такие приборы служат гораздо дольше электрических, они надежны и практичны. Если вы решите использовать именно этот вид трансформатора, нужно, либо дополнительно усилить потолочную конструкцию, либо делать дополнительный крепеж для прибора от базового потолка.

Если вы решили своими руками смонтировать сеть точечных светильников, то вам необходимо приобрести сразу несколько трансформаторов. Каждый прибор будет обеспечивать напряжением определенную группу светильников, и если один сломается, то  другие поддержат рабочее напряжение в сети.

Расположение светильников в гостиной

Итак, каким же должно быть освещение в гостиной? В первую очередь, задумайтесь о том, как должно освещаться помещение – быть очень светлым или все же более темным.

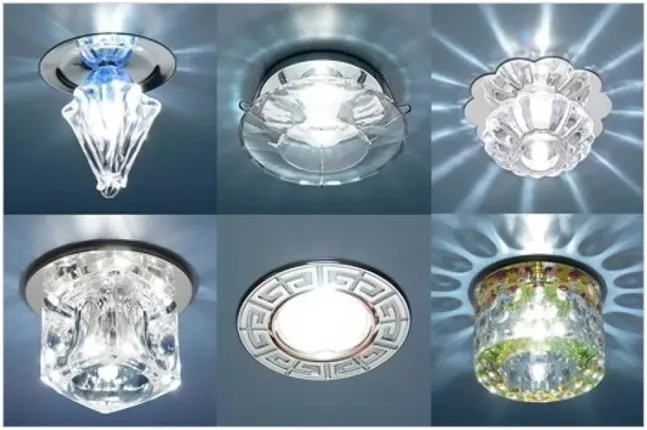

Цены на точечные светильники

точечные светильники

1. Если окна выходят на северную сторону, а в комнате постоянный полумрак, то оптимальным вариантом будет обустройство люстры и большого количества точечных светильников вокруг нее полукругами. Таким образом, днем можно включать только сами лампы, а уже вечером добавлять люстру. Самый простой вариант – поместить точечные светильники вдоль стен, по периметру зала.
2. Если вы категорически не хотите покупать люстру, до идеальным решением для вас могут стать внешние точечные светильники. Из них можно составить очень необычные композиции, а освещенность помещения при их использовании нисколько не пострадает.
3. Если вы – поклонник просмотра фильмов на домашнем кинотеатре, то можно расположить точечные светильники так, чтобы они располагались в противоположной стороне от экрана.
4. Светильники, размещенные по углам комнаты, прекрасно справляются с освещением каждого ее уголка, но при этом не делают акцента на какой-то конкретной зоне.

Варианты расположения светильников на натяжном потолке

Благодаря точечным светильникам помещение можно разделить на несколько зон. Это может стать хорошим решением для небольших квартир, где нет отдельных помещений для рабочего кабинета, или для квартир-студий, где в одной комнате могут быть сразу и гостиная, и обеденная зона, и кухня.

Обычно при планировании освещения берут за основу какие-либо геометрические фигуры, по которым и располагают светильники. Приборы могут быть установлены так, что образуют собой эллипс, полукруг, круг или квадрат. Смелым и оригинальным решением станет хаотичное расположение светильников – они, как звезды на небе, будут раскиданы по всему потолку. Это – один из лучших вариантов для комнат в современных стилях.

Если вы любите читать, уютно устроившись в кресле, то и здесь можно приспособить точечные светильники для своего удобства. Обычно для таких милых сердцу и душе уголков приобретаются бра, но потолочные «светлячки» вполне можно установить и вместо них. В том углу, где будет стоять ваше любимое кресло, установите точечный светильник. Тогда, выключив освещение в остальных частях комнаты, вы сможете создать уютный уголок именно в том месте, где вам нужно.

Расположение светильников

Хорошо располагать точечные светильники с целью подчеркнуть какой-то элемент декора, например, картины или панно. В этом случае светильники с приглушенным светом размещают на потолке над картинами вдоль стен.

Для нестандартных по форме комнат отличный вариант расположения светильников – это «волна» посередине помещения из одного угла потолка в другой. Очень хорошо этот способ размещения ламп подходит для вытянутых в длину комнат, в том числе для ванн, коридоров, кухонь.

А альтернативой центральному освещению могут стать светильники, расположенные в форме креста посередине потолка. Таким образом, освещены будут все участки комнаты. Чтобы сконцентрировать освещение в углах помещения, светильники размещают по нескольку штук в угловых зонах потолка. Кстати, основные варианты расположения ламп представлены ниже на рисунке.

Установка точечных светильников в натяжной потолок, часть №1

Установка потолочного светодиодного светильника на натяжном потолке ПВХ

Выше описана технология установки потолочных светильников, в том числе и светодиодных, на любой подвесной потолок, жесткой конструкции, например из гипсокартона, реечного потолка или Armstrong. В случае установки точечного потолочного светильника на натяжной потолок из ПВХ или другого пластичного материала необходимо установить дополнительное крепление, иначе потолок будет под тяжестью светильников провисать.

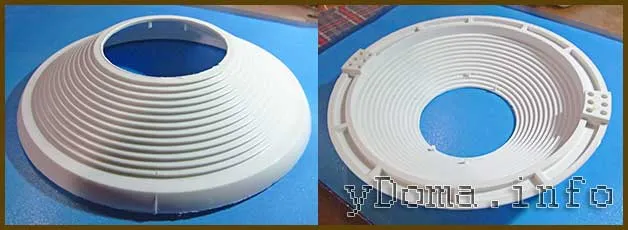

Для этих целей выпускается специальная арматура. На фотографии универсальная платформа (пандус) для крепления точечных светильников. Платформа имеет форму конуса, поверхность которого представляет собой ступеньки.

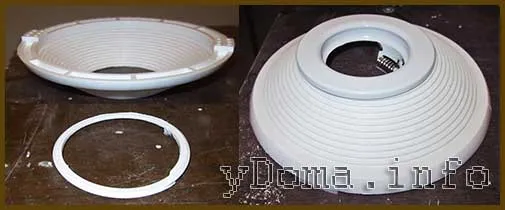

Для подгонки диаметра крепежного отверстия платформы под конкретный вид потолочного светильника, достаточно острым ножом срезать лишние ступеньки с конуса.

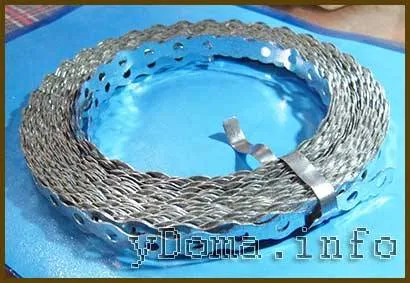

К основному потолку платформа крепится с помощью стальной перфорированной ленты. Отрезок ленты необходимой длины сматывается с рулона и отрезается ножницами по металлу.

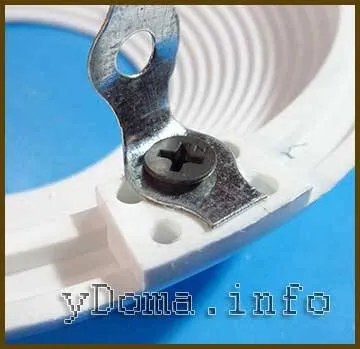

На платформе для крепления саморезом ленты предусмотрены две площадки с отверстиями. Если нет самореза малой длины, то можно закрутить длинный. Выступающую его часть необходимо удалить бокорезами.

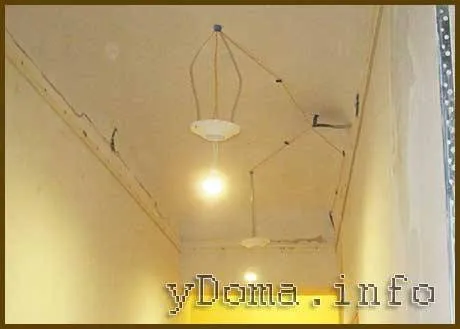

Арматура для точечных светильников прикручена саморезами к потолку, светодиодные лампочки для проверки подключены. Все работает, нужно снять лампочки и можно приступать к установке натяжного потолка.

После того, как натяжной потолок установлен, приступают к монтажу светильников. Для того, чтобы пленка ПВХ не порвалась и не сильно нагревалась, прежде, чем делать в ней отверстие под светильник, в месте его установки специальным клеем приклеивается специальное пластмассовое термоизоляционное кольцо.

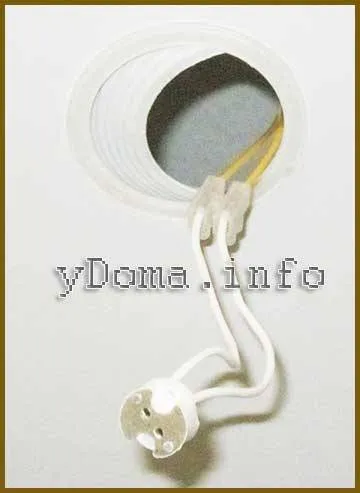

По внутренней окружности кольца острым ножом пленка вырезается, патрон извлекается и центрируется платформа. Перфорированная лента легко деформируется, а потолок прогибается, поэтому легко можно подогнать высоту и место положения платформы в горизонтальной плоскости.

Установка потолочного светильника на платформе обеспечит надежную его работу, исключит провисание натяжного потолка и порчу его из-за излишнего нагрева при использовании галогеновых лампочек.

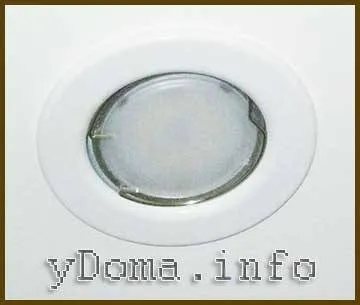

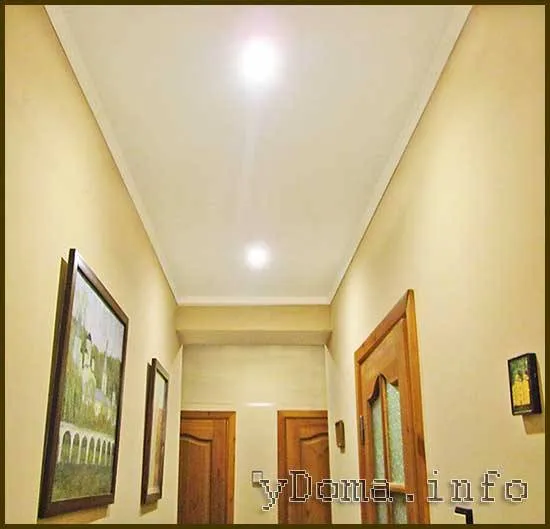

На фотографии Вы видите конечный результат работы по установке точечных потолочных светильников в натяжном потолке.

Можно ли добавить светильники в уже натянутый потолок

По разным причинам может оказаться так, что установленных лампочек недостаточно. Например, неправильно выполнен расчёт, или куплена квартира с готовым ремонтом. Тогда можно добавить ещё светильников в натяжной потолок.

Первый вариант — снять полотно, прикрепить к основанию платформы и натянуть покрытие обратно. Но демонтаж с последующей установкой возможен только для плёночного потолка с гарпунным креплением. Если приглашать для работы специалистов, получится дорого, а своими руками — сложно. Кроме того, из-за вмешательства пропадёт гарантия установщика.

Но есть и другой способ встроить лампочки, без применения закладных. Для него подойдут только светильники с цоколем GX53, так как они достаточно большого размера и можно выполнить монтаж через вырез для лампочки. Отверстия должно хватить для того, чтобы проходил инструмент.

Сначала размечают потолок таким образом, чтобы точки размещения светильников были симметричны относительно уже существующих приборов, а также стен. Понадобится карандаш и рулетка.

Затем приклеивают защитное кольцо и вырезают полотно внутри. Этапы проходит так же, как и при обычном монтаже.

После этого нужно измерить расстояние от базового перекрытия до натяжного потолка (для каждого отверстия). В соответствии с ним делают подвесы и крепят к корпусу светильника. Пружины при таком способе не понадобятся. Подвесы обязательно должны быть П-образной формы, иначе не получится прикрепить к потолку.

Через отверстие для люстры или установленного раньше светильника прокидывают провод. Острые концы предварительно заматывают изолентой, чтобы не повредить потолок изнутри. С помощью клеммников соединяют провода светильника. Прибор вставляют в подготовленное место и крепят подвес к перекрытию через отверстие в цоколе. Поправляют спот, чтобы он располагался ровно относительно потолка. Провода соединяют с подключенными кабелями от люстры.

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Как крепить точечный светильник?

Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:

1. Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
2. При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
3. При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
4. При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
5. При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.

В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
