Паровое отопление от печки — весьма распространенное решение. Но что делать, если у вас уже установлена дровяная печь? Следует ли ее заменять? Какой котел выбрать? И возможно ли организовать паровое отопление, используя имеющуюся дровяную печь? Давайте более подробно рассмотрим этот вопрос.

Ris_1-3-450x338.jpgОбщий вид

Аргументы «За»

Паровой способ быстро нагревает воздух в доме.

Система на дровах – более экономичный вариант, чем газ или электричество.

Не обязательно сносить печь, так как кроме затрат сил и времени, может понадобиться капитальный ремонт.

Благодаря отсутствию механизмов, любая регулировка выполняется вручную, значит, техника не будет ломаться, давать сбои.

Это вариант для дачи или загородного дома, так как присутствие там сезонное, а топливо можно запасти заранее. Отопление не отключится из-за плохой погоды, неуплаты за электричество или газ.

Даже если сама печь находится в соседнем здании, реально провести паровую систему. Главное, позаботиться о теплоизоляции.

Как это сделать, наглядно показано в следующем видео:

<center></center>

Сборка и установка

Собрать систему на пару — реально, главное, сделать работу с учетом параметров постройки.

Если печи еще нет, потребуется ее выложить, для чего важно выбрать правильное место: нужно обеспечить свободный подступ, удобно расположить, чтобы об нее случайно не обжечься из-за тесноты.

Обогрев дровами выделяет много тепла, с которым могут совладать только изделия из металла, ни в коем случае не полипропилен.

Когда основной агрегат – дополнительный источник тепла, его не делают из железа, а выкладывают из кирпича, так как керамика намного дольше удерживает нагрев.

Проблему со сложным паровым протоком решают установкой циркуляционной насосной станции. Чтобы внутреннее давление было под контролем, необходимо установить расширительный бак.

Монтаж

Чтобы верно собрать паровую установку, необходимо подготовить нужные материалы. Обязательно понадобятся трубы, тройники, соединители, кран Маевского, запорный клапан, дополнительное оборудование.

К нему относятся: насос, расширитель, радиаторы, сварочный аппарат, редукционно-охладительная установка, вентили, паровой теплообменник.

Паровой теплообменник – металлический контур из труб. Толщина их стенок должна быть не менее 2,5 мм. Если изделие решено сделать своими руками, понадобится сварочный аппарат.

Перед установкой следует проверить целостность швов, залив воду в конструкцию: если нет подтеков, то все нормально. Метод не совсем информативен, потому что шлаковые включения в сварочных швах он не покажет.

Для этого способ — «керосин на мел». Внутрь вместо воды наливают керосин, а снаружи стыки натирают мелом. Жидкость проникает сквозь мелкие поры, а мел на участках просачивания темнеет.

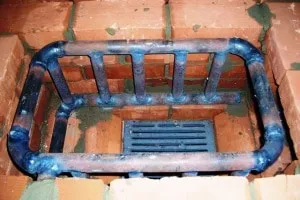

ris_2-450x205.jpgВарианты формы теплообменника

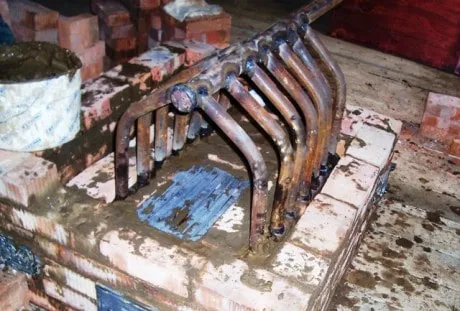

Теплообменную часть устанавливают при кладке печи, в топку.

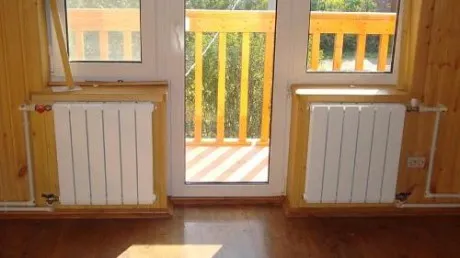

Далее, по схеме, подвешивают под оконными проемами радиаторы, к которым подключают две линии труб.

Чтобы поддерживалась естественная циркуляция, выдерживают уклон, но не более, чем 3 мм на погонный метр трубопровода. Каждый конвектор оборудуется воздушным клапаном.

Рекомендуется установить перед каждым радиатором запорный вентиль и один общий, чтобы обеспечить нужный уровень безопасности.

В конце трубопровода монтируют сборник конденсата (бак), вместо обычного расширительного бака. Потому что лучший вариант – мембранный – не переносит сильного нагрева.

Насос размещают перед печью.

Схема

Отопительная система работает из-за естественной циркуляции. Поэтому теплообменник требуется разместить ниже уровня радиаторов, приваренных под углом.

Постоянную работу тепловой линии обеспечит циркуляционный насос.

Есть два варианта сборки отопительной системы: однотрубный или двухтрубный.

При однолинейной разводке отопления последовательная стыковка батарей оборачивается тем, что первый радиатор всегда горячее остальных, а последний – практически холодный. Такая цепочка оправдана только внутри небольших помещений.

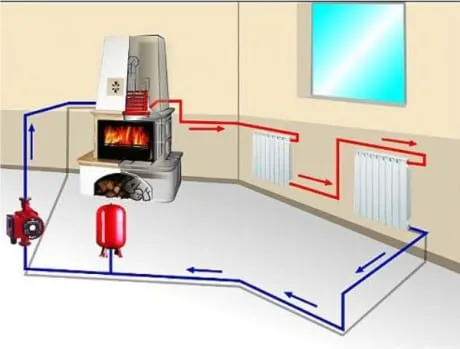

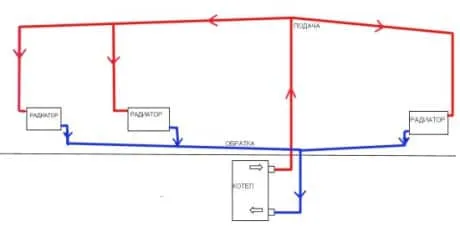

ris_3-450x319.jpgВариант схемы подключения

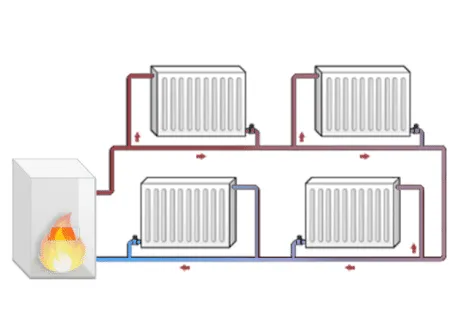

Если дом большой, лучше использовать двухлинейный вариант отопления, тогда по верхней трубе будет осуществляться ток горячего пара, который после остывания возвращается к котлу через нижний трубопровод.

Благодаря четкому разделению разгоряченного пара и остывшего конденсата все радиаторы нагреваются равномерно, не зависимо от степени удаленности от котла.

Если паровым котлом является печь, то получается условно бесплатная установка, генерирующая тепло за счет расположенного внутри топки теплообменника.

Не требуется искать тепловой аккумулятор, так как печь накапливает тепло лучше любой емкости с водой.

Топить можно дровами, горючими отходами жизнедеятельности, торфом или углем.

В перспективе получается более эффективная и экономичная конструкция, ведь отапливается не одна комната, а сразу весь дом при аналогичном количестве использованного топлива.

Котел

С другой стороны, невозможно тонко отрегулировать температурный режим, выставить сразу конкретную мощность. Выдерживать оптимальную нагрузку возможно, если открывать топку, закрывать поддувало. Со временем придёт опыт: сколько дров за один подход требуется для определенной скорости горения, как должно быть открыто поддувало.

Существует риск задымления помещения, в случае, если повредится дымоход, будут использованы сырые дрова, либо сильно возрастет давление на улице.

Нельзя оставлять растопленную печь, уходя куда-либо, закрывать заслонку раньше, чем дотлеют угли, чтобы исключить риск пожара или отравления угарным газом.

В принципе, минусы этого оборудования не отличаются от аналогичных недостатков простых каминов, а преимуществ — больше.

Можно ли сделать из печи котел?

Нельзя взять и присоединить трубопровод к простой печи. Нужно либо делать кладку с нуля, либо разбирать имеющуюся установку до топки.

Запрещён разбор отдельной части сооружения, так как будет нарушена циркуляция воздушного потока внутри дымоходной трубы, что вызовет отсутствие тяги. При каждом розжиге внутрь комнаты будет попадать дым и гарь.

До уровня топки печь укладывается на фундамент со слоем гидроизоляции из красного кирпича, устойчивого к высоким температурам. Топка выкладывается двумя слоями, где внешний слой состоит из тех же красных блоков, а внутренний — из огнеупорного шлакоблока.

Заливка фундамента
Выкладка печи
Дымоходная труба

В нижней части размещают железную решетку, на которую выкладывают дрова, сверху устанавливают металлическую трубную связку, вокруг теплового обменника продолжают укладку шлакового кирпича.

Дальнейшая кирпичная кладка продолжается по классическому принципу. Для такого типа строения особая схема кладки, разработанная с учетом того, что внутри топки установлена полая металлоконструкция.

Устройство разводки

Специалисты советуют одноконтурную разводку труб.

Нужно установить опорную трубу, присоединить вертикальную ветвь, перевести ее в горизонтальное направление под потолком.

На месте соединения вертикали с горизонталью монтируют переходной тройник для подключения расширителя. Накопительный бак выводят на чердак.

Горизонтальную линию ведут к первому радиатору, оставляя уклон 2 см на 1 метр трубы. Над самой батареей трубу вновь выводят в вертикаль, оканчивающуюся верхним штуцером.

От последней точки до разъема следующей батареи укладывают соединительный отрезок трубы, его диаметр должен совпадать с размером напорной ветви разводки.

Подключение и разводка

Аналогичным способом обвязывают нижние разъемы соседствующих радиаторов, а свободный патрубок перекрывают заглушкой.

Вторую линию сооружают тем же методом.

Перепады высоты между батареями не должны превышать 1,5 – 2 см по отношению к 1 метру трубопровода.

Последний радиатор в цепи одной стороной прикрепляют к предшествующему аналогу, а с другой располагают патрубок, замыкающий схему.

Свободный верхний патрубок оснащают краном Маевского для экстренного сброса давления, а напорные элементы устанавливают между печью и крайним радиатором отопления. Для насосов применяют байпас.

Такая схема отопления способна поддерживать принудительную или естественную циркуляцию пара, что удобно в случае отключения электричества, ведь циркуляционный насос будет отключен.

Отличия парового обогрева от водяного

Иногда люди ошибочно называют паровой обогрев водяным, но это абсолютно разные системы.

При водяном отоплении внутри труб движется жидкость, она же нагревается или охлаждается. Но при паровом варианте заливаемая влага выпаривается. Внутри трубопровода движется горячий пар. Он при охлаждении конденсируется и стекает по возвратной трубе обратно в котел.

Помимо разницы в теплоносителях, есть отличия в скорости и степени прогрева трубопровода, помещений. КПД данного способа выше, чем у водяных аналогов.

Не требуется большое оборудование, чтобы собрать отопительную установку, во время зимы не будет промерзания, так как в трубах мало воды.

Система запускается проще, выделяет тепло заметно быстрее. Можно дополнительно встроить варочную плиту, чтобы готовить пищу.

Технология работ

Если в доме изначально нет печи, то сначала нужно частично вскрыть полы под место заливки фундамента, заложить основание, застелить его рубероидом.

Первый ряд укладывают на гидроизоляцию. Следующие кладут с соблюдением порядовки, контролируя вертикаль нивелиром или отвесом. На местах установки дверок вставляют огнестойкую проволоку, выполняя обвязку контура дверцы.

Топку выкладывают согласно ранее описанной технологии.

Дымоход делают двухслойным. В качестве основы устанавливают металлическую трубу, снаружи обвязывают теплоизоляцией. Остается выложить вокруг кирпичом, оставляя место под заслонку.

Для безопасности каждый подключенный радиатор снабжают запорной арматурой и кранами под сброс воздуха.

Кран Маевского на радиаторе

В начале отопительной системы устанавливается охладительный редуктор, редукционный клапан, монтируют под небольшим уклоном бак под конденсат. Жидкость из него будет направлена в теплообменник. Перед печью ставят циркуляционный насос.

Советы и рекомендации

Рекомендуется периодически прочищать дымоход от скопления сажи. Чтобы конденсат спокойно перетекал по обратной линии, следует собирать печь как можно ниже, желательно в подвале.

Нельзя игнорировать монтаж клапанов, чтобы не допустить аварийной ситуации.

Обшить все горючие материалы на стенах, полах, потолке безопасным покрытием, чтобы не произошло возгорания.

На стадии составления схем, расчетов количества материалов, обратитесь за консультацией к профессионалам. Наймите опытного сварщика, чтобы все швы были цельными, прочными.

Не стоит оставлять заслонку открытой: дом будет выхолаживаться.

Пример собственноручного изготовления теплообменника рассматривается в нижеследующем видео:

<center></center></index>Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

Ковролин Рекос Степь 360-74, средний ворс 3 мКоврыР Ковролин Шегги SH60, кофейный, 4 м, высокий ворсКоврыР Ламинат TARKETT ROBINSON Cпирит белыйКоврыР Выставочный ковролин Office Floor (с подложкой) 02029КоврыР Выставочный ковролин Exporadu (Бельгия) r035s 2 мКоврыР Линолейм Glory ДРИФТВУД-166 3 мМир покрытийР Ковролин детский КП ПРИНТ 4 М. ЛУНАПАРК-610Мир покрытийР Ковролин детский КП ПРИНТ 3 М. ХЭППИ-011Мир покрытийР Искусственная трава EVERGREEN ГаваннаМир покрытийР ПВХ плитка FINE FLOOR дуб винтерМир покрытийР Линолеум Супер С Павловск 1 ширина 3,0 м бытовойРемонт ДомаР Паркетная доска Ясень брашированный черный лак «Grabo»Ремонт ДомаР

Чтобы в доме было тепло и уютно, следует еще на этапе проектирования задуматься о том, каким образом помещения будут отапливаться. Почти все системы централизованного отопления работают за счет самого простого и доступного нагревательного элемента – воды. Однако это далеко не единственный вариант, благодаря которому можно регулировать температуру в доме.

В качестве альтернативы сегодня нередко используется паровое отопление. Его можно сделать как своими руками, так и при помощи специалистов. Данная статья расскажет об особенностях, достоинствах и недостатках этого вида обогрева, позволив вам понять, подходит ли он для вашего жилища.

Особенности

Этот вид отопления представляет собой систему с теплоносителем в виде разогретого водяного пара. Это не инновационное изобретение, поскольку данный метод широко применялся для обогрева жилых помещений еще в 19 веке. И только потом пар решили заменить водой. Водяное и паровое отопление отличаются друг от друга, поэтому не стоит их путать.

Замена была необходима из-за того, что эффективность переноса тепла при помощи пара крайне высока. Это приводило к чрезмерному нагреву оборудования. Его температура могла подниматься выше 100° С. Любой контакт с отопительным паровым оборудованием мог привести к ожогам разной степени. Именно поэтому такой вариант обогрева частного дома или дачи довольно опасен.

Сегодня отопление паром в его первоначальном виде запрещено использовать в жилых и общественных зданиях. Однако на частные владения такое ограничение не распространяется. Поэтому, тщательно изучив все особенности паровой системы, вы вполне сможете установить его в своем доме.

Отличия от водяного отопления

Паровое отопление, в сравнении с водяным, имеет более высокую теплоотдачу и эргономичность. Благодаря отоплению паром помещение нагревается в 3 раза быстрее, чем в случае с водой.

Также важно то, что пар не замерзает в холодное время года. А значит, отопление можно без проблем «разбудить», запустив его даже после длительного перерыва. Это крайне удобно для тех, кто часто бывает на даче, но не живет там.

Также для такой системы требуется малогабаритное оборудование, поэтому отопление в целом обходится дешевле. Паровое отопление работает не только от печи на дровах, но от котлов, в которых использует отработанное масло. Правда такой вариант отопления не совсем экологичен, поэтому его используют для гаражей или подсобных помещений.

Можно выделить основные достоинства, благодаря которым данный вид обогрева получил распространение:

  • небольшая цена;
  • устойчивость теплоносителя к низким температурам;
  • высокая эффективность благодаря конвекции и излучению;
  • малогабаритность системы;
  • возможность пара проникать в любую точку системы без снижения температуры;
  • обеспечение быстрого прогрева помещения;
  • минимальные (практически нулевые) теплопотери;
  • совместимость с теплым полом.

При этом у паровой системы есть и определенные недостатки:

  • сильный шум во время работы;
  • чрезмерное нагревание оборудования, что может привести к ожогам или аварийным ситуациям;
  • неудобное управление температурным режимом;
  • относительно небольшой срок службы ввиду неустойчивости к коррозии.

Однако эти минусы можно исправить. Чтобы чрезмерное нагревание приборов не причинило вреда людям и животным, необходимо отгородить радиаторы и трубы специальным защитным экраном. Шумы при работе получится уменьшить, если установить антишумовые кронштейны или же монтировать парогенератор в отдельном удаленном помещении.

Устройство

Прибор парового отопления включает в себя несколько элементов. Это: топка, горелка, зольник, а также манометр для измерения давления. Главной составляющей системы является барабан с контрольно-измерительными агрегатами и трубопроводом. Иногда для частных домов используют самодельные печные паровые котлы. Однако такой вариант является менее эффективным, поскольку в этом случае печь является только котлом для пара, готовить на ней невозможно.

Принцип работы

Суть обогрева паровой системы можно описать так: вода нагревается до кипения в специальной емкости, преобразуется в пар и транспортируется к радиаторам отопления, отдавая тепло. Уже в радиаторах пар конденсируется и снова становится водой, которая возвращается по отводам в расширительный бак, а затем – в теплообменник. Генератором тепла может быть печка или котел.

В процессе преобразования 1 кг пара в конденсат производится свыше 2400 кДж тепловой энергии. Этим объясняется высокая производительность теплоснабжения паровой системы.

Классификация труб

Устройство парового трубопровода предполагает наличие 2 частей: конденсатопровода и паропровода.

Трубы могут быть выполнены из разных материалов.

  • Стальные. Такие трубы отличаются высокой прочностью и устойчивостью к механическим повреждениям. Однако при этом они могут покрываться ржавчиной, если их предварительно не покрыть антикоррозийным раствором. Для их монтажа необходимо использовать сварочный аппарат.
  • Медные. Это довольно прочный, крепкий, долговечный материал, способный выдерживать высокие температуры. Для установки медных труб применяется метод высокотемпературной пайки. Минус этого материала – большая стоимость.
  • Оцинкованные и нержавеющие. Такие трубы также стоят недешево. Но при этом они имеют продолжительный срок службы, отличаются высокой надежностью, прочностью и устойчивостью к коррозии.
  • Чугунные. Это классический вариант труб. Чугун характеризуют особая прочность и доступность. Однако он много весит, что также стоит учитывать.

Пластиковые и металлопластиковые трубы не используются при монтаже парового отопления, поскольку данные типы материалов не устойчивы к повышенным температурам.

Виды и технические характеристики котлов

Чтобы узнать оптимальную мощность котла, необходимо ориентироваться на площадь пространства, которое нужно обеспечить теплом. Именно от этого параметра напрямую зависит производительность системы.

Приведем правильное соотношение этих двух показателей для разных случаев (мощность – площадь):

  • 25 кВт – 60-200 м2;
  • 25-35 кВт – 200-300 м2;
  • 35-60 кВт – 60-200 м2;
  • 60-100 кВт – 600-1200 м2.

На 100 квадратных метров пространства должно приходиться не менее 10 кВт мощности.

Разновидности котлов отличаются типом топлива, с которым они взаимодействуют. Может использоваться твердое, жидкое, газовое, комбинированное топливо. Также есть системы, которые работают от электричества. Электро оборудование отлично подходит в том случае, если в районе проживания невысоки тарифы на электроэнергию.

Также в зависимости от типа оборудования меняется и давление в паровой системе. Оптимальный показатель такого параметра составляет 6 атмосфер. Вакуумно-паровые варианты характеризуются давлением ниже атмосферного.

Схема подключения

Особенности монтажа системы меняются в зависимости от типа оборудования. Для парового отопления замкнутого типа важно, чтобы в месте поступления и выведения пара разница давлений была достаточной, чтобы осуществлялось вытекание жидкости. При этом паросборник должен располагаться значительно ниже, чем приборы отопления. Это связано с тем, что в системах такого типа пар снова попадает в котел самотеком. Значит, трубопровод необходимо монтировать под уклоном.

Если тип отопительной системы открытый, то вода в нем собирается в специальных накопительных емкостях, а затем транспортируется в генератор при помощи насоса.

Разводка также бывает 2 видов:

  • однотрубная – пар перемещается по 1-ой трубе;
  • двухтрубная – по 1-ой трубе пар движется, а во 2-ой – преобразуется в конденсат.

Чаще всего для частных домов используется именно двухтрубный вариант разводки. Это объясняется тем, что с его помощью можно самостоятельно регулировать температуру в системе. В то время как в однотрубной системе это можно сделать, только если отключить отопление или снизить его мощность, что неприемлемо для холодного времени года.

Монтаж

Паровое отопление можно установить своими руками, однако при этом важно все сделать правильно. Даже небольшие ошибки при монтаже могут в будущем стать причиной неправильной работы оборудования.

Прежде чем приступить к процессу установки конструкции, необходимо учесть несколько параметров:

  • площадь отапливаемого помещения;
  • расположение радиаторов и их количество;
  • удаленность парового котла;
  • расположение фильтров, запорно-регулирующих приборов и других элементов.

Оптимальные длина, диаметр и количество труб должны быть указаны в проектной документации. Там же написаны рекомендации по выбору нагревательных элементов и батарей. Также важно подобрать паровентиляторы и циркуляционный насос таким образом, чтобы теплоноситель мог действовать максимально эффективно. После того, как генератор, радиаторы, измерительные приборы, арматуры и магистральные трубы будут готовы, можно будет приступать к монтажу.

Он выполняется в несколько этапов.

  • Подготовка поверхности к установке отопительных приборов. Для этого необходимо провести монтаж стеновых креплений для расположения батарей. Лучше всего устанавливать радиаторы под окнами. Так вы исключите появление сквозняков и запотевания стекол, ведь воздух, поступающий из окон, будет сразу нагреваться.
  • Установка парогенератора на бетонное основание. Первым делом выберите место для монтажа парогенератора. Для этого отлично подойдет отдельная котельная, подвал или гараж. Так вы не будете слышать стук работающей системы, а пар не испортит интерьер дома. Затем поместите на пол материал, устойчивый к воздействию огня, и поставьте на него прибор.

Если в вашем доме установлена система теплого пола, то используйте двухконтурный котел, располагая его над поверхностью полового покрытия.

  • Монтаж расширительного бака. Это необходимо сделать с использованием фиксаторов в самом высоком месте отопительной системы, располагая бак между радиаторами и парогенератором на наиболее близком расстоянии от котла.
  • Установка трубопровода. Для этого необходимо подвести трубу от парогенератора к первому прибору отопления, регулируя ее размер при необходимости. Далее нужно соединить все своды и выполнить последовательное подключение к следующему прибору. Важно устанавливать трубы с наклоном 3 мм, чтобы обеспечить естественную циркуляцию теплоносителя.
  • Монтаж крана Маевского. Он нужен для того, чтобы из батареи можно было легко и быстро убрать воздушные пробки. Последние негативно сказываются на эффективности работы паровой отопительной системы.
  • Установка накопительного бака. Он должен располагаться перед генератором пара. В нем будет копиться конденсат, который необходим для постоянного снабжения котла водой.
  • Замыкание магистрали на котле отопления. Замкнутый контур создается путем монтажа фильтра на котле. Это необходимо для удерживания грязи и примесей, содержащихся в жидкости. Важно учесть, что диаметр патрубка, идущего от насоса к котлу должен быть меньше диаметра других труб.

Основные работы по монтажу системы выполнены. Осталось только подключить необходимые приборы: манометр, клапан сброса. Затем нужно добавить к системе узел слива для удаления теплоносителя при сезонном откачивании. В конце работ важно тщательно проверить всю систему на наличие дефектов и протечек, а также на прочность соединений. Если обнаружены какие-либо неточности, следует сразу же их устранить.

Советы

  • Если вы не имеете опыта работы с отопительными системами, лучше доверить монтаж оборудования профессионалам. Так вы точно будете уверены, что все элементы будут исправно работать, а в доме стабильно будет тепло. Найти мастера для проведения подобных работ несложно.
  • Покупайте только проверенное сертифицированное оборудование. Важно, чтобы отопительная система была не только эффективной, но и безопасной. Здесь не стоит экономить.
  • При выборе элементов для конструкции не следует забывать, что не все обычные приборы подойдут. Например, мембранный расширитель нельзя устанавливать в качестве накопителя в паровой системе, поскольку он способен выдерживать лишь температуру до 85° С. Для отопления паром приборы должны правильно функционировать при температуре 100° С.
  • Если теплообменник установлен в дымоходе печи, то он будет гораздо быстрее и интенсивнее загрязняться. А значит, чистку дымохода придется проводить гораздо чаще, чем обычно.
  • Не стоит использовать для теплообменника ту же печь, которую вы применяете для приготовления пищи. Теоретически такое совмещение возможно, однако это не совсем удобно. Например, в летнее время вы не будет топить печь в доме. В связи с этим лучше заранее продумать альтернативные варианты, которые не будут создавать подобных неудобств.

Отзывы

Система парового отопления имеет множество преимуществ. Однако она не получила широкого распространения среди жителей частных домов. В первую очередь это связано с тем, что такое оборудование имеет относительно небольшой срок эксплуатации. Также высокий уровень температуры нагреваемых элементов системы представляет серьезную опасность для многих людей. Поэтому такое отопление выбирают только те покупатели, которые точно знают, как правильно с ним работать, а также как можно избежать неприятностей при использовании парового оборудования, сделав его безопасным.

Некоторые современные производители выпускают парокапельные модели. Однако отзывы о таких приборах противоречивы, ведь парокапельное отопление имеет те же плюсы и минусы, что и паровое.

Как правильно установить расширительный бак, смотрите в видео.

Автономная система отопления имеет множество преимуществ, среди которых возможность регулирования температуры, а, следовательно, экономия денежных средств на расходе топлива. Паровое отопление, помимо всего прочего, является эффективным методом обогрева жилища благодаря невысокой стоимости монтажа. К тому же, если в доме установлена обычная печь, паровое отопление можно провести от нее своими руками, несмотря на непростой монтаж.

Отличие парового отопления от водяного

Принцип функционирования паровой системы отопления состоит в следующем: доведенная до кипения вода в емкости превращается в пар, который затем поступает в радиаторы отопления, нагревая их. Там пар конденсируется, преобразуясь в жидкое состояние, стекает в расширительный бак по специальным отводам, затем вновь возвращается в теплообменник.

Отличием парового отопления от водяного является, во-первых, циркулирование разного типа теплоносителя. Во-вторых, теплоотдача выше, а скорость прогревания помещения в несколько раз быстрее, чем у водяного. При одинаковых затратах на твердое топливо, КПД парового отопления выше, чем водяного.

Для монтажа парового отопления не требуется крупногабаритное оборудование, что делает эту систему отопления экономной. При бездействии системы, трубы с водяным теплоносителем за зиму могут перемерзать. В отличие от него, паровую систему можно легко запустить без возникновения подобных трудностей.

Существуют и некоторые недостатки, которые отсутствуют у системы отопления с водяным теплоносителем:

  • Отопительные радиаторы нагреваются свыше 100 градусов, что может быть небезопасным для окружающих.
  • Отопительная система очень шумная
  • Регулировать температуру трудно
  • Отсутствие возможности установки системы водяных теплых полов.
  • Для системы нельзя использовать пластиковые трубы.
  • Печь с встроенной системой парового отопления трудно использовать одновременно для приготовления пищи.

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь.  Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности,  а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

  • Батареи отопления. Их количество должно быть равно числу окон помещения.
  • Теплообменник
  • Медные или оцинкованные трубы для отвода конденсата и паропровода.
  • Запорная арматура (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Кронштейны для радиаторов
  • Гидравлический затвор
  • Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
  • Редуктор для снижения давления внутри системы.
  • Насос для принудительной циркуляции жидкости.
  • Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80  кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

Рекомендации

Дымоход печки с установленным парогенератором необходимо чаще очищать от сажи. Для того чтобы обеспечить свободное стекание конденсата в нижнюю точку, лучше устанавливать печь в подвальном помещении. Установка клапанов поможет предотвратить появление аварийных ситуаций, поэтому не следует ее игнорировать.

При монтаже отопительной системы в деревянном доме необходимо обеспечить меры пожарной безопасности, защитив деревянные поверхности от перегрева. Для этого смежная стена с печкой и поверхность пола должны быть покрыты огнеупорным материалом. Обязательно должна быть установлена затворная дверца топки и поддувала у печки. Расположение печки-котла лучше планировать не у несущей стены для удобства монтажа системы дымоходных каналов.

Высота дымохода не должна составлять менее 4 метров, иначе накапливаемый конденсат попадет в камеру топки. Если печка расположена в соседнем здании (например, отдельно стоящая котельная), не обязательно демонтировать и переносить ее внутрь дома. В этом случае нужно хорошо теплоизолировать трубопровод, который соединяет это здание с печкой и дом

Чтобы не допускать перегрева теплоносителя свыше 100 градусов, можно регулировать температуру, если при этом полностью закрыть поддувало и приоткрыть печную топку.

В преддверии зимы владельцы загородных домов задумываются об эффективном отоплении жилья. Использование электроприборов и газа подойдет далеко не каждому, ведь высокие цены за энергоресурсы оказывают большую нагрузку на семейный бюджет. Именно поэтому многие отдают предпочтение паровому отоплению в частном доме от печи на дровах. Как сделать своими руками такое отопление? Схема, описание устройства парового отопления, фото и видео помогут владельцам частных домов реализовать эту идею.

Схема парового отопления в частном доме от печи на дровах

Как сделать паровое отопление в частном доме, схема

Без хорошего отопления жить в загородном доме в зимний период вряд ли будет комфортно. Суровые и затяжные зимы в нашей стране вынуждают владельцев частных домов обеспечить помещение эффективной системой обогрева. При этом каждый желает установить такую систему, которая к весне не разорит семью. По отзывам многих владельцев особняков паровое отопление в частном доме от печи на дровах – оптимальный и достаточно экономичный вариант.

Паровое отопление на протяжении многих лет используется для отопления больших и компактных домов. Такая система имеет ряд преимуществ, среди которых такие:

  1. Высокая эффективность.
  2. Надежность и долговечность.
  3. Простота установки и использования.

В современных домах можно использовать паровое отопление, реализованное по разным схемам, а именно:

  • одноконтурная – используется для обогрева помещений в частном доме;
  • двухконтурная – позволяет обогреть дом любых размеров и одновременно обеспечить помещения горячей водой.

Преимущество парового отопления в том, что разводку магистрали отопительной системы можно выполнить верхним или нижним способом, а трубопроводы применяются вертикальные или горизонтальные, как это показано на схеме.

Важной особенностью отопления от печи на дровах является циркуляция теплоносителя, которая может осуществляться принудительно с помощью насоса, а также естественным или гравитационным способом. Многие для экономии устанавливают систему с естественным способом циркуляции, при котором тяжелая холодная вода опускается в нижнюю часть системы, а горячая и более легкая устремляется вверх.

Многие для экономии устанавливают систему с естественным способом циркуляции

Паровое отопление в частном доме от печи на дровах своими руками

Приступая к монтажу парового отопления, важно учитывать размеры дома и схему отопления. Так если будет использоваться 2-х контурная система обогрева с возможностью получать горячую воду для хозяйственных нужд, то лучше приобретать котел помощнее.

Во время работы всей системы печью производится достаточно большое количество тепла. Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

  1. Стальные.
  2. Медные.
  3. Нержавеющие.

Установка стальных труб традиционна для нашей страны, однако их монтаж связан с трудностями. Для установки не обойтись без сварочного оборудования и чаще всего нужно будет нанимать хорошего мастера, чтобы монтаж системы был сделан правильно и владельцам не угрожали протечки. Стальные трубы обладают высокой прочностью при механических воздействиях, но их недостаток в том, что они подвержены коррозии.

Сделать паровое отопление в частном доме можно во время кладки печи

Медные трубы отличаются высокой стоимостью и сложностью монтажа, при котором используется пайка стыков. Преимущество меди в том, что она быстро отдает тепло, так как обладает высокой теплопроводностью и помещение нагревается гораздо быстрее. Медные трубы легко переносят воздействие высоких температур, не подвержены коррозии.

Оцинкованные и нержавеющие трубы достаточно прочные, не разрушаются ржавчиной, хорошо отдают тепло в помещении. Монтаж системы из оцинкованных труб отличается простотой, так как стыковка осуществляется с помощью резьбы. Такие трубы гарантированно прослужат не одно десятилетие, но стоят дороже стальных.

Паровое отопление в частном доме: монтажные работы, схема

Прежде всего необходимо произвести расчеты, закупить все необходимые материалы и оборудование, составить проект. Если владелец частного дома занимается подобными работами впервые, стоит обратиться за помощью к профессионалу. Когда все готово, приступают к монтажу по спланированной схеме.

Монтаж однотрубной системы парового отопления отличается простотой, однако имеет существенные недостатки. Система состоит из последовательно соединенных между собой радиаторов. Недостаток однотрубного варианта состоит в том, что в радиаторах, к которым в первую очередь доставляется теплоноситель, поддерживается высокая температура. Однако к дальним точкам дома доставляется остывший теплоноситель и эффективность обогрева помещения значительно снижается.

Схема парового отопления в частном доме

Двухтрубный вариант подразумевает параллельную установку подающей трубы и обратной, по которой теплоноситель поступает в центральную магистраль, а затем в печь на дровах. Преимущество этой системы в том, что все радиаторы одновременно получают теплоноситель одинаково высокой температуры, а весь дом, даже дальние точки, хорошо прогревается.

2-х трубная система отопления более сложная, но гораздо надежнее, более функциональнее и эффективнее. У владельцев появляется возможность с помощью отдельно установленных вентилей регулировать подачу горячей воды к каждому радиатору. Это позволяет экономить. Если помещение не используется длительное время, в нем можно установить температуру немного ниже, чем в помещении, в котором живут люди. Благодаря такой регулировке тепло используется рационально.

Паровое отопление в частном доме от печи на дровах, видео:

Паровое отопление в частном доме от печи на дровах – актуальная тема для владельцев особняков, а особенно с приходом холодов. Они стремятся не только сэкономить, но наслаждаться теплом в студеные зимы. Рекомендуем посмотреть фото, изучить схемы, и выбрать подходящие варианты отопления в доме непосредственно от печи.

В отдаленных поселках многие, взвесив все за и против, отдают предпочтение печному отоплению. Автономия имеет массу преимуществ, вот только качественно и равномерно обогреть дом более 50 м2 с помощью печи трудно. Разве что, если установить в ней теплообменник, к которому подключить батареи. Если в качестве теплоносителя в такой системе будет циркулировать вода, то называться она будет водяным отоплением, если пар – паровым.

Иногда эти два вида обогрева путают. Однако они имеют свои различия, преимущества и недостатки. Кроме того, паровое отопление давно запрещено в жилых домах из-за небезопасной эксплуатации. Но оно стоит намного дешевле водяного и, кроме того, есть меры защиты. Правда, нельзя сказать о простоте монтажа, напротив, чтобы устроить паровое отопление в частном доме, да ещё и от кирпичной печи, необходимо  приложить немало сил и времени. Но, обо всем по порядку.

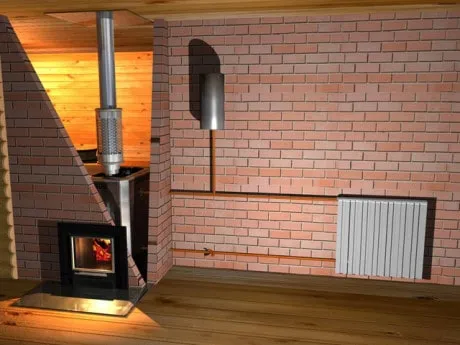

11-460x345.jpgРадиатор отопления, подключенный к печи

Различия между паровым и водяным отоплением

Паровое отопление работает по принципу:

  • сначала в емкости до кипения нагревается вода и преобразуется в пар;
  • пар по трубам переходит в радиаторы, отдавая тепло;
  • в батареях пар конденсируется, превращаясь снова в воду;
  • вода стекает по отводам в расширительный бак и возвращается в теплообменник.

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещение, обладает эргономичностью. Для него требуется малогабаритное оборудование, что, собственно и удешевляет систему в целом. Ещё один плюс: в покинутом доме трубы в холодное время года не замерзают. Поэтому легко запустить паровое отопление, приехав зимой на дачу, а уезжая, убедиться в полном прогорании топлива.

Кстати, в качестве генератора для парового отопления можно использовать не только печи, но и котлы, действующие на отработанном масле. Но обычно такую систему устанавливают в гаражах и подсобных помещениях из соображений экологичности.

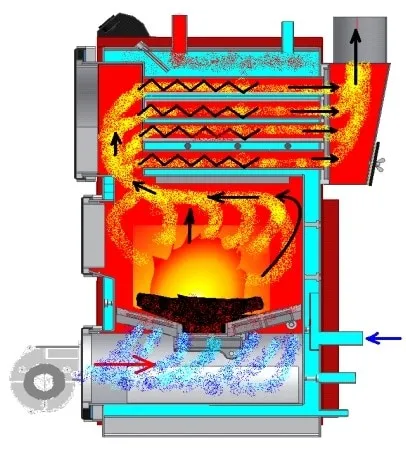

ew1.jpgУстройство котла функционирующего на отработанном масле

Недостатки парового отопления и способы их устранения

Несовершенства системы:

  • радиаторы от пара нагреваются выше 100°С, из-за чего они представляют опасность, особенно для детей и животных;
  • система парового отопления работает шумно;
  • управление температурным режимом затруднено;
  • невозможность устройства водяных теплых полов.

Первый недостаток можно устранить, защитив радиаторы и поводящие трубы экранами. Существует огромный выбор этих декоративных элементов интерьера из дерева и пластика.

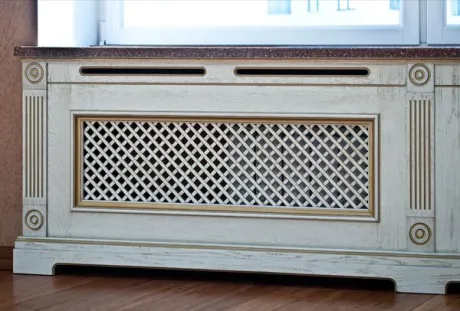

l2-460x311.jpgДеревянный экран защитит от случайного прикосновения к раскаленным радиаторам

Шумовой эффект в системе можно значительно снизить, если использовать антишумовые кронштейны для радиаторов при их монтаже, сам же парогенератор устроить в отдельном помещении.

Третий пункт устранить трудно. А вот для четвертого решение есть – водяные теплые полы при желании можно заменить пленочными инфракрасными.

Внимание! Кирпичную печь с парогенератором нежелательно планировать одновременно под отопление и приготовление пищи, так как летом её все равно использовать будет невозможно. Либо, придется придумать на теплый период альтернативный вариант. Например, сделать летнюю печь на открытом воздухе.

Также нельзя использовать в системе пластиковые трубы, они не выдержат температурного режима.

Схема установки парового отопления от печи

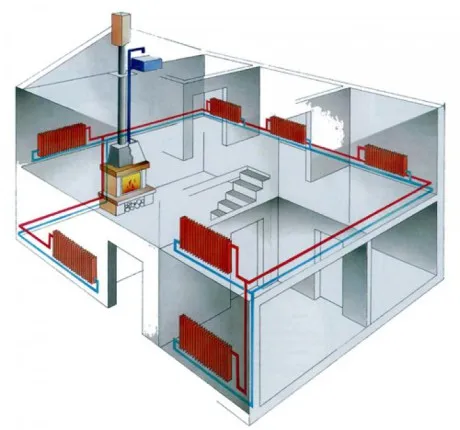

  • Естественная и принудительная система циркуляции

Система, работающая по принципу естественной циркуляции, требует расположения теплообменника ниже уровня радиаторов и всех труб под углом. Для принудительной системы требуется насос, обеспечивающий бесперебойную циркуляцию теплообменника.

l3-460x231.jpgСхема с естественной циркуляциейas2-460x349.jpgСхема с принудительной циркуляцией

Схемы также бывают одно- и двухтрубные.

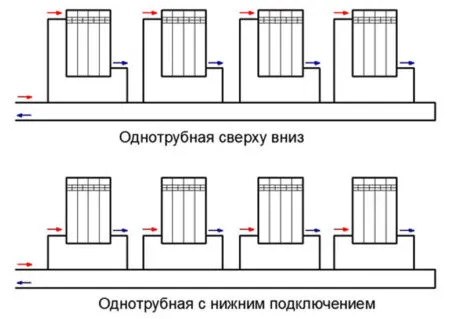

  • Однотрубная схема парового отопления частного дома

Эта схема работает по принципу последовательного подсоединения радиаторов. Теплоноситель передвигается по трубе, переходя из одной батареи в другую. В результате, первый радиатор оказывается самым горячим, а последний – практически остывшим. Поэтому рекомендуется использовать такую схему для помещений с небольшой площадью – от 40 до 80 м2.

as3-460x331.pngОднотрубная схема отопления

  • Двухтрубная схема

Эта система больше подходит для домов с большими площадями, двухэтажных коттеджей. Отличается тем, что радиаторы в ней соединяются параллельно, с помощью двух труб: подводящей и отводящей (конденсирующей). В этой схеме теплоноситель поставляется ко всем радиаторам с одинаковой температурой, так как не успевает остывать.

as4-460x430.jpgДвухтрубная схема отопления

Как устроить паровое отопление от печи своими руками

Оборудование и материалы

Для устройства парового отопления понадобятся:

  • радиаторы (под каждое окно);
  • теплообменник – по сути, водотрубный котел или парогенератор;
  • трубы для паропровода и отвода конденсата – предпочтение лучше отдать стойким к высоким температурам материалам: оцинкованной стали или меди;
  • колена, соединители, хомуты для труб, кронштейны для радиаторов, запорная арматура: вентили, краны для выпуска воздуха;
  • гидравлический затвор, применяемый с целью возможности осушки паропровода;
  • редукционный клапан для снижения давления в системе;
  • редукционно-охладительная установка;
  • сварочный аппарат;
  • емкость для сбора конденсата;
  • насос.

Редукционный клапан для снижения давления в системе

Дорогостоящее оборудование лучше взять в аренду.

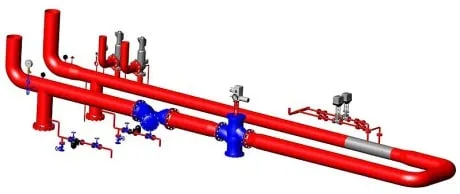

as5-460x194.jpgРедукционно-охладительная установка

Теплообменник

Теплообменник для кирпичной печи придется изготовить самостоятельно или заказать. Для этого понадобятся трубы из металла, толщиной стенки от 2,5 мм и сварочный аппарат. Соединить их можно как на рисунке или сделать в виде змеевика. Главное, следить за качеством сварных швов. Расчет делается приблизительно так: 1 м2 поверхности змеевика отдает до 9 кВт.

После того, как конструкция будет изготовлена, необходимо её проверить. Для этого следует залить в неё воду и убедиться, что нет течи. Однако этот способ мало информативен, поскольку сварные швы могут иметь шлаковые включения, которые при отсутствии избыточного давления не будут обнаружены.

Лучше всего проверять качество швов способом «керосин на мел». Для этого необходимо обвести мелом все сварные швы и залить внутрь конструкции керосин. В случае наличия мельчайшей поры, мел потемнеет, поскольку в неё просочится керосин.

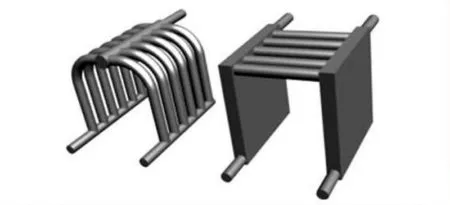

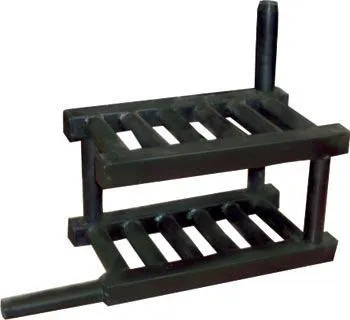

as6.jpgКонтур для кирпичной печиl9.jpgЕщё вариант теплообменника для печи

Последовательность работ

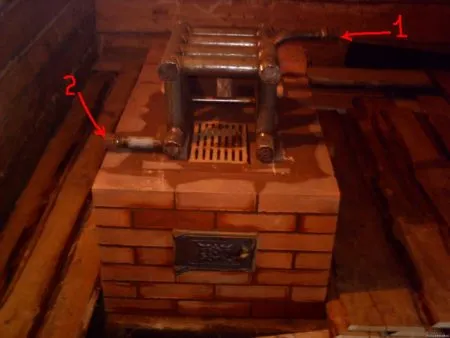

Теплообменник встраивается в печь на этапе её кладки прямо в топку

l10-460x311.jpgТеплообменник встраивается в печьl11.jpgНужно учитывать, что если планируется делать печь под варку, то труб в верхней части быть не должно, иначе они будут мешать. Тогда лучше сделать теплообменник по такому принципу

Далее, согласно схеме, под окнами монтируют радиаторы. К ним подсоединяют подводящие и отводящие трубы. Для естественной циркуляции – с небольшим уклоном в 3 мм на метр. Каждый конвектор следует снабдить краном для выпуска воздуха.

В целях безопасности желательно установить запорные краны перед каждым радиатором и один перед всей системой. В её начале следует также поставить редукционный клапан и охладительную установку.

В конце системы ставят бак для сбора конденсата, с которого тоже под уклоном перетекает вода обратно в теплообменник. Не желательно для этой цели использовать  мембранный расширитель, так как он рассчитан на t до 85° С.

В системе принудительной циркуляции, в обратном трубопроводе, перед печью устанавливают насос.

Нюансы при использовании парового отопления от печи

В кирпичных печах с теплообменником в дымоходе образуется больше сажи, чем обычно, и его приходиться чаще чистить.

При самотечной системе печь придется сооружать в подвальном помещении, чтобы конденсат свободно стекал в нижнюю точку.

Не следует пренебрегать установкой клапанов – они необходимы для безопасности и предотвращения аварий. Поскольку для насоса требуется электричество, нужно учитывать, что в случае отключения от сети остановить работу печи будет невозможно.

l12-460x258.jpgОтопление в деревянном доме

Паровое отопление в деревянном доме устанавливается по тому же принципу, что и в кирпичном.  Необходимо лишь соблюдать меры пожарной безопасности – защищать деревянные поверхности от перегрева.

Видео: комбинированная система отопления частного дома

Используемые источники:

  • https://laminatepol.ru/30806-ustanovka-parovogo-otopleniya-v-chastnom-dome-ot-pechi-na-drovah-stoit-li-delat.html
  • https://stroy-podskazka.ru/otoplenie/parovoe-kak-rasschitat-i-ustanovit/
  • https://pechiexpert.ru/kak-sdelat-parovoe-otoplenie-ot-pechki/
  • http://thewalls.ru/neobyichnyie-resheniya/parovoe-otoplenie-v-chastnom-dome-ot-pechi-na-drovah.html
  • http://teploguru.ru/sistemy/bezopasnoe-parovoe-otoplenie.html

Какую плитку положить на печку?


При выборе плитки для облицовки печки важно учитывать несколько факторов.

Во-первых, плитка должна быть огнеупорной и выдерживать высокие температуры. Обычно для этих целей используются специальные огнеупорные керамические плитки, которые могут выдерживать температуру до 1200 градусов Цельсия.

Во-вторых, плитка должна быть прочной и не бояться резких перепадов температур. Это особенно важно при использовании печки в зимнее время, когда она нагревается до высокой температуры, а затем остывает.

В-третьих, для плитки, которую будут использовать для облицовки печки, нужна повышенная степень защиты от влаги. Ведь печка будет нагреваться и остывать, что может привести к появлению конденсата и попаданию влаги на поверхность плитки.

Следует отметить, что выбор плитки для облицовки печки также зависит от эстетических предпочтений. Вы можете выбрать плитку различных размеров, цветов и фактур, которая будет соответствовать общему дизайну вашего интерьера.

Видео. Отопление от печки, спустя 1,5 года эксплуатации. Как сделать водяное отопление от печки.

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
