Печка на отработке своими руками — устройство и принцип функционирования буржуйки
01 апреля 2021
Отправим материал на почту
- Принцип работы
- Как переделать буржуйку
- Как самостоятельно сделать
- Из баллона газового
- Капельная
- Под водяной контур
- Правила эксплуатации
- Заключение
В зимний сезон необходимо время от времени поддерживать тепло в гараже или других нежилых помещениях, особенно в случае отключения центрального отопления. Запасной источник тепла не обязательно должен функционировать на электричестве или дровах.
Принцип работы

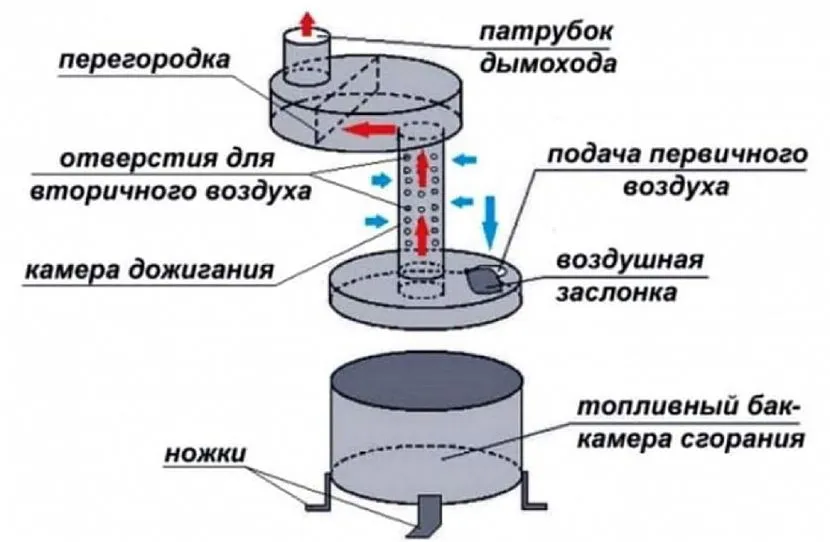

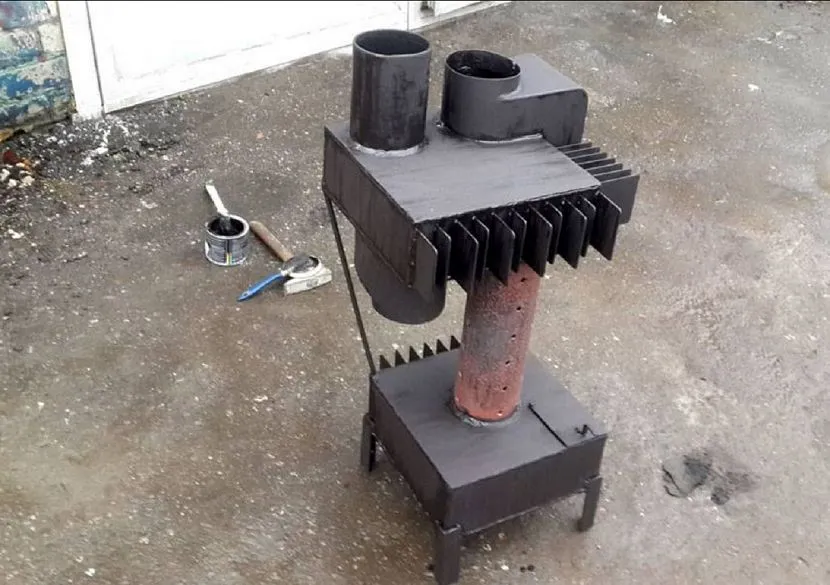

Оборудование функционирует по технологии пиролиза. Конструкция состоит из камеры сгорания и специального бака, которые расположены на разных уровнях. В нижнее отделение загружают топливо (отработанное масло). При процессе в резервуаре с горючим образуется газ, который соединяется с кислородом.
Получившаяся смесь поступает в камеру. В верхнем отсеке осуществляется дожиг летучих веществ, смешанных с воздухом. Если в баке температура поддерживается средняя, то вверху поднимается до 700-800 С. В правильно сконструированной заводской модели КПД достигает 90%, у самодельной – 70-80%. Из-за сильного жара небольшая конструкция может быстро обогреть гараж средних размеров.
При создании буржуйки на отработке надо обеспечить бесперебойный доступ кислорода, иначе оборудование не станет функционировать. В нижнем баке делают скважину для движения воздуха, которую прикрывают заслонкой. В верхнюю часть газ идет через дыры в трубе.
Объем бака влияет на мощность буржуек. Чем крупнее нижнее отделение, тем реже добавляют отработанное масло. Встречаются модели, в которые помещается до 30 л жидкости, при этом оборудование получается очень массивным.
Интенсивность горения пламени в буржуйке корректируют при помощи заслонки, расположенной в нижнем отсеке. Если надо быстро отопить гараж, крышку открывают. При режиме поддержания температуры оставляют щель до 1 см.

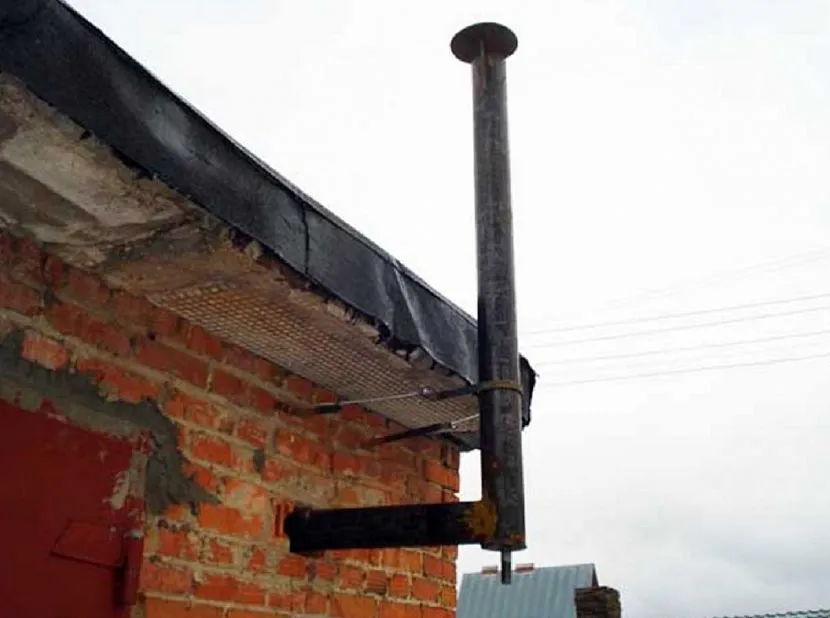

Печка выводит продукты горения через дымоход. Высота трубы должна быть от 4 м, диметр – 10 см и более. Один конец соединили с оборудованием, второй – выводят на улицу. Внешнюю часть изолируют, защищая от образования конденсата и коррозии.
Функционирование на использованном масле – основное достоинство буржуек, работающих на отработке. Не каждый автомобилист может держать в гараже большой запас дров, а жирная субстанция в качестве топлива всегда есть у владельцев машин. Цена за электричество или древесину все равно будет выше, чем за масло.
У буржуек высокий коэффициент полезного действия – от 70 до 90%. Агрегаты легко растапливаются и быстро прогревают помещение среднего размера. Жар от печки равномерно распространяется. Если под параметры пространства правильно подобрать мощность техники, то не останется участков холода.
В буржуйку на отработке нужно постоянно доливать масло. Если топливо кончится, то печь перестанет греть. Как только оборудование остановится, комната быстро охладится. У агрегата высокий дымоход, который быстро засоряется и надо часто очищать. Печь пожароопасна, поэтому при установке защищают пол и стену.
Как переделать буржуйку

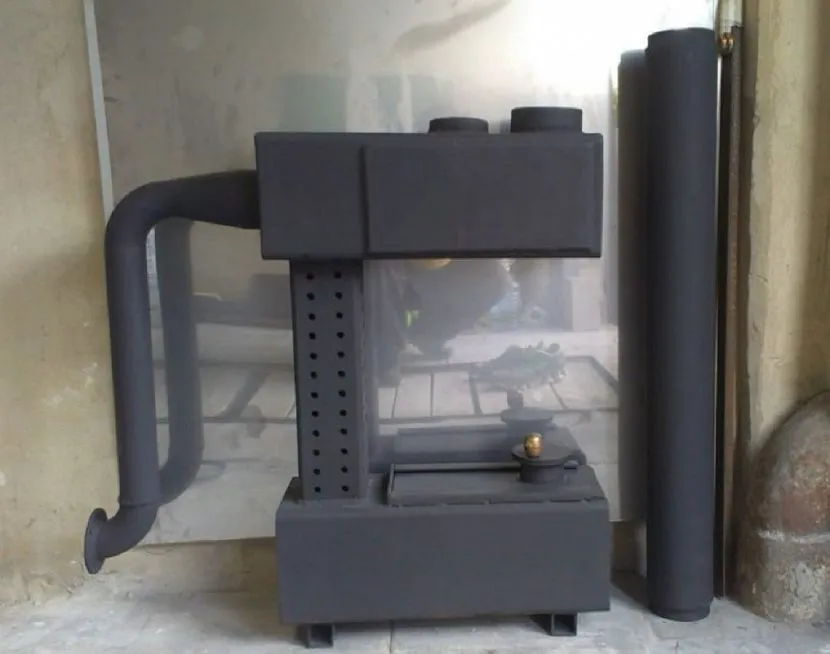

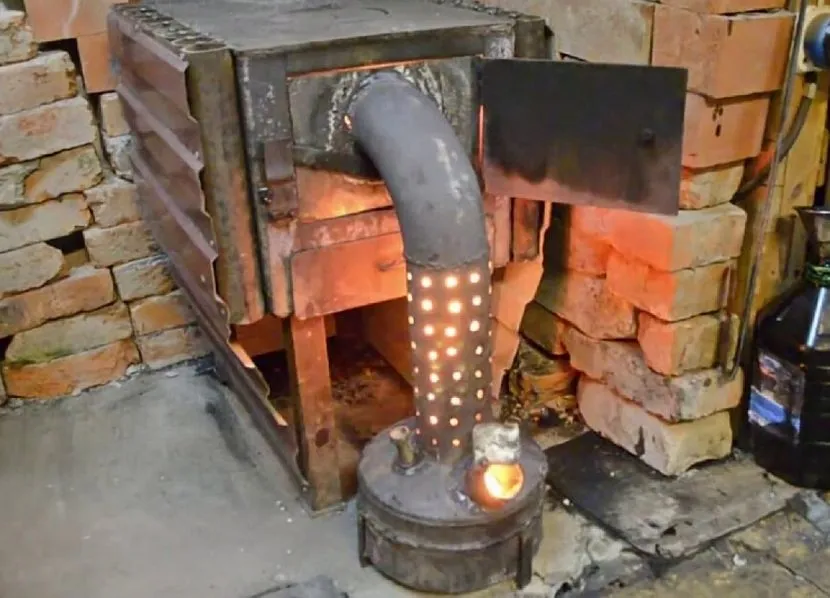

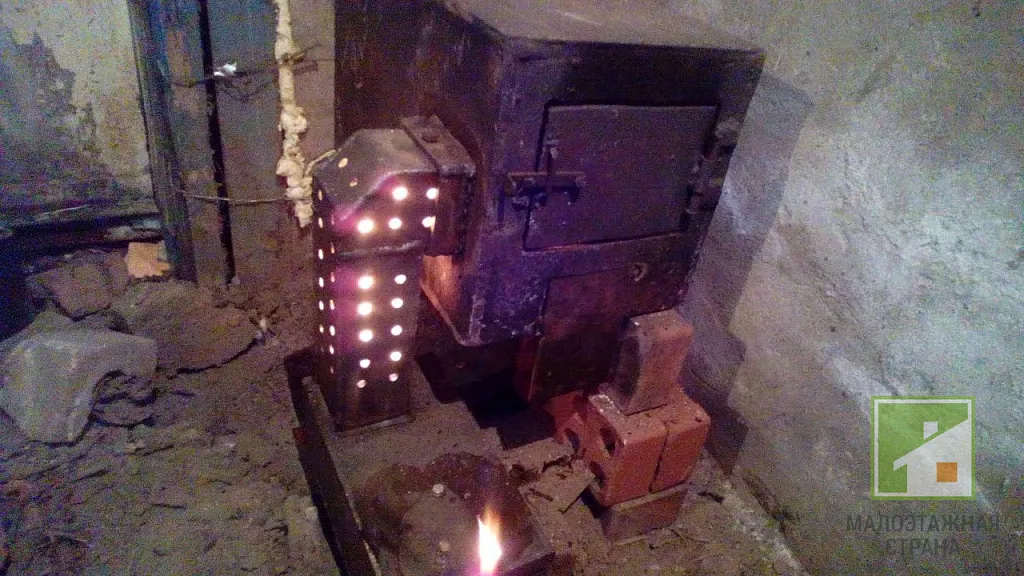

Твердотопливную модель на дровах можно переработать под отработку. В конструкцию вносят изменения, добавляя камеру сгорания и обеспечивая доступ воздуха в оба отсека. Печка становится универсальной, функционируя как на дровах, так и на масле.
Из листового железа сваривают накопительный бак. В буржуйке делают пробоину для подачи кислорода. Монтируют дверцу, которая регулирует поступление летучего вещества в резервуар. Вместо традиционного дымохода профессионалы рекомендуют использовать перфорированную трубу, диаметром от 78 мм. Деталь устанавливают к боковой части камеры сгорания.
В конструкции можно сжигать дрова или отработку. После твердого топлива обязательно вынимают резервуар, высыпают золу или удаляют пригоревший жир. Во время процедуры дымоход обстукивают, убирая сажу.
У буржуйки, работающей на отработанном масле, поддувало всегда закрыто, иначе не получится обеспечить нужную тягу. Если модель не будет универсальной, то дверцы можно запаять. Горючее подают и разжигают через боковое отверстие (вьюшку). В этом случае теряется возможности демонтажа топливного резервуара.
Как самостоятельно сделать
Готовые модели, работающие на жидком топливе – красивое и функциональное оборудование, в котором продуманы все мелочи. Единственный минус техники в высокой стоимости. Если нужна недорогая печь для гаража, то можно собрать самостоятельно. Разберем 3 популярных способа.
Из баллона газового

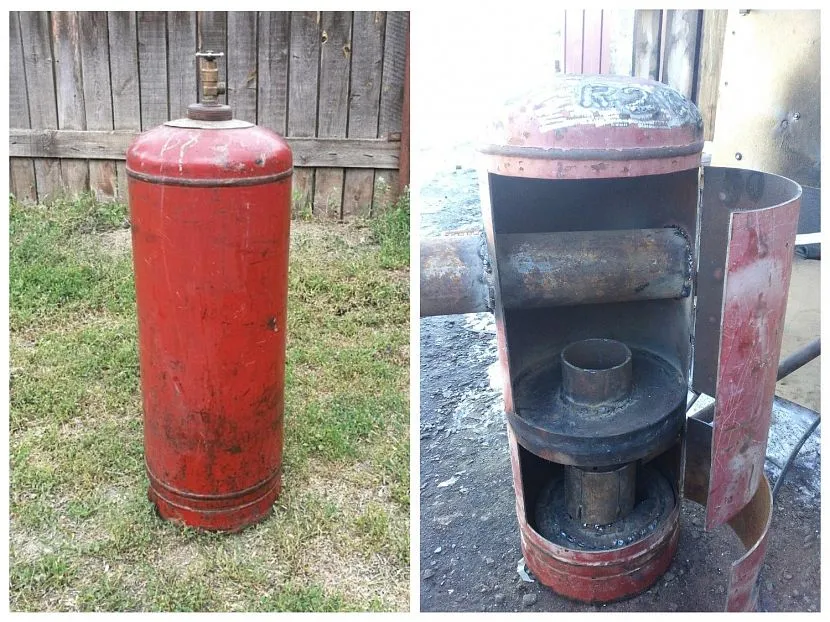

Простую буржуйку на отработанном масле делают из пятидесятилитрового резервуара для газа. Баллон с открытым вентилем на 5-7 дней оставляют на улице, удаляя остатки летучей субстанции. Чтобы понять, что топлива внутри нет, надо вокруг выходной дыры нанести мыльную пену. Если вещество перестало пузыриться, то опасных компонентов больше нет.
У перевернутого вверх дном баллона в основании высверливают отверстие. Чтобы сверло не искрило, периодически смачивают деталь инструмента и места реза машинным маслом. Из резервуара аккуратно сливают остатки опасного газового конденсата. В заготовку до края добавляют чистую жидкость, потом снова удаляют.
В каркасе баллона для буржуйки на отработке вырезают два прямоугольника, шириной до трети от общего диаметра. Высота нижней фигуры – 40 см, верхней – 20. Камеру сгорания разделяют стальным овалом из листа металла. В середине конструкции просверливают дыру под трубу.

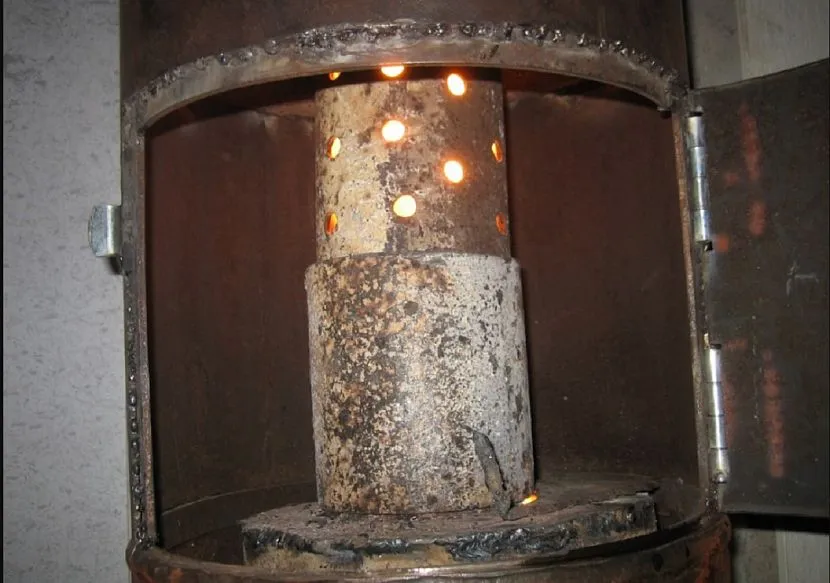

Горелку делают из трубки, диаметром 10 см. По низу создают мелкие отверстия (перфорацию). Чтобы в будущем печка не собирала копоть, надо внутренние стенки очистить от заусенцев. На деталь нанизывают круг, соединяя посередине. Элемент устанавливают внутрь буржуйки, приваривая к окружности газового резервуара.
В качестве поддона (чаши испарителя) используют автомобильный тормозной диск. В крышке просверливают дыру для подачи масла и поступления кислорода. Отверстие должно быть крупным, иначе отработка плохо попадает в бак и уменьшается тяга.

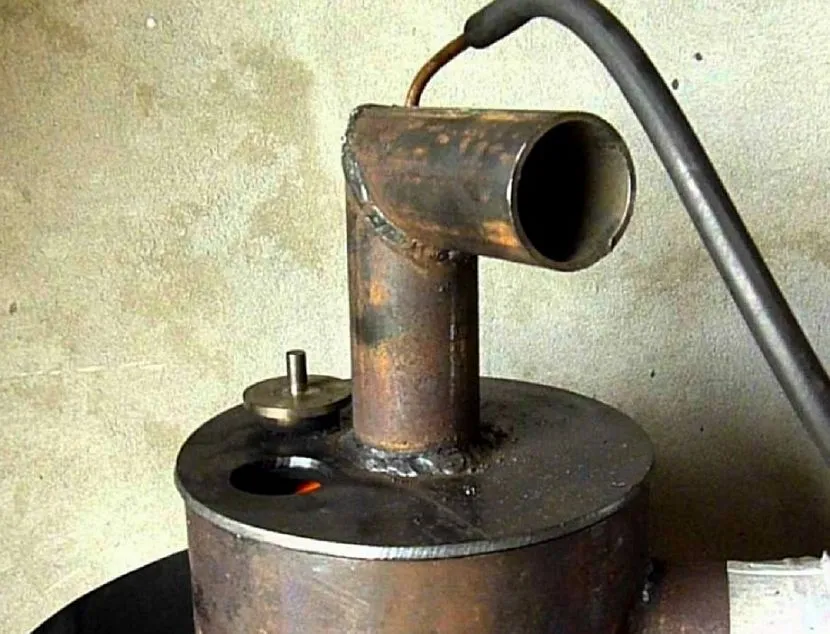

К верхней части крышки приваривают патрубок, а из трубы, диаметром в 10 см, надо сделать муфту. Сооружение должно соединить емкость с горелкой. Конструкцию подачи топлива собирают по алгоритму:
- просверливают в поддоне отверстие для приема масла;
- под углом 40 градусов вставляют водопроводную трубу (0,5 дюймов);
- приваривают деталь к каркасу буржуйки;
- монтируют аварийно-резервный кран.
Теплообменную камеру делают из трубки, диаметром 10 см. Элемент вставляют горизонтально в каркас печки, на конце устанавливают отражатель. Чтобы автоматизировать оборудование, через термореле к конструкции подключают канальный вентилятор. Трубу дымохода через отверстие в стене выводят на крышу.
Емкость из-под фреона используют в роли топливного бака. Баллон и печку соединяют при помощи шланга. Чтобы вливать масло, в боковой стенке просверливают отверстие. Для поступления кислорода в заслонке нижнего отсека вырезают дыру. Для улучшения герметизации конструкции в проем монтируют упорные пластины, в дверцу – замок. Даже при сильной деформации буржуйка на отработке будет работать. Ко дну приваривают ножки.
Капельная
Улучшенный агрегат функционирует на слитом масле, но у него усилена безопасность. Аппарат полностью адаптирован под пиролиз, поэтому у модели высокий КПД. Каркас делают из металлической бочки. Внутри корпуса капельной буржуйки расположили чашу. К емкости подходит трубка, через которую капает топливо. В верхнюю часть входит перфорированная труба для прохода воздуха и дожигания пара.
В обычной печке есть подача отработки по самотечному принципу. Горючее льется за счет силы тяги в дымоходе. Множество отверстий обеспечивают естественное поступление масла. Трубка проходит через дожигатель, поэтому топливо перед пиролизом греется.
В капельной модели отработку подают по принудительному методу. Для этого используют вентилятор для нагнетания кислорода. Трубка идет не через дожигающий элемент, а вдоль него (сбоку). Топливо поступает сразу к чаше, что сокращает время на прогрев помещения.
В роли взрывного клапана используют конфорки от газовой плиты. Первичный воздух в дожигателе подают через нижнюю скважину в трубе. У горелки получается равномерное, мощное пламя, которое быстро разогревает каркас печки. Модернизированная буржуйка на отработке за час сжигает литр масла. Топлива достаточно для обогрева гаража средних размеров.
Аппарат сильно коптит, поэтому в комнате надо установить хорошую принудительную вентиляцию. Увеличить КПД отопительного оборудования помогут качественные трубки. Профессионалы рекомендуют не экономить на расходных материалах и сразу брать медные виды.
Под водяной контур
Буржуйки на отработанном масле часто плохо отапливают пол или углы в крупном помещении. Водяной контур позволит уменьшить теплопотери в проблемных участках. Модернизированная конструкция функционирует по принципу пиролиза, а к деталям прикрепляют бак или змеевик.

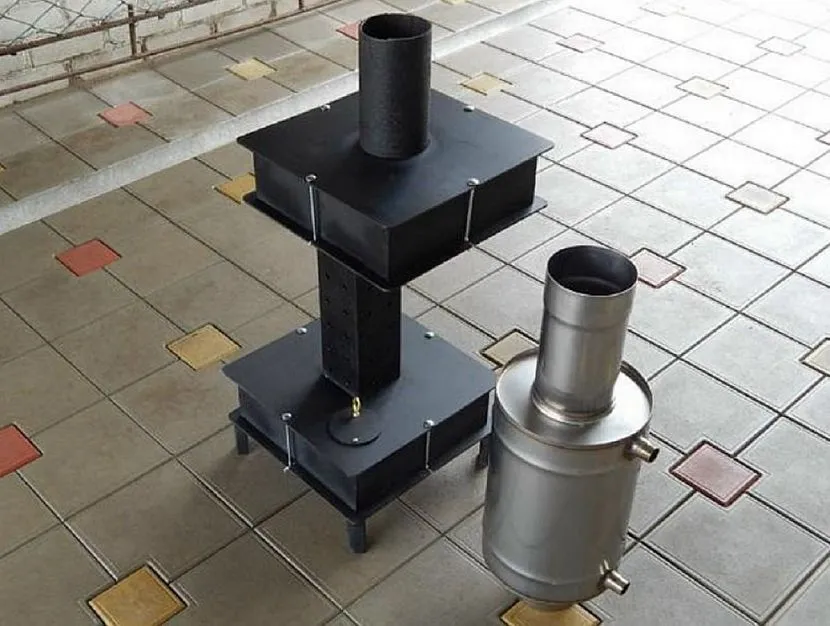

Водяная рубашка – «самовар», который устанавливают в верхней камере печки. В каркасе дополнительного устройства есть элементы для подвода и отвода жидкости. Объем резервуара зависит от технологии циркуляции влаги и размеров системы отопления. При естественном способе нужен большой бак, при насосном – компактный. Регулировать характеристики поможет термометр и манометр.
Правила эксплуатации

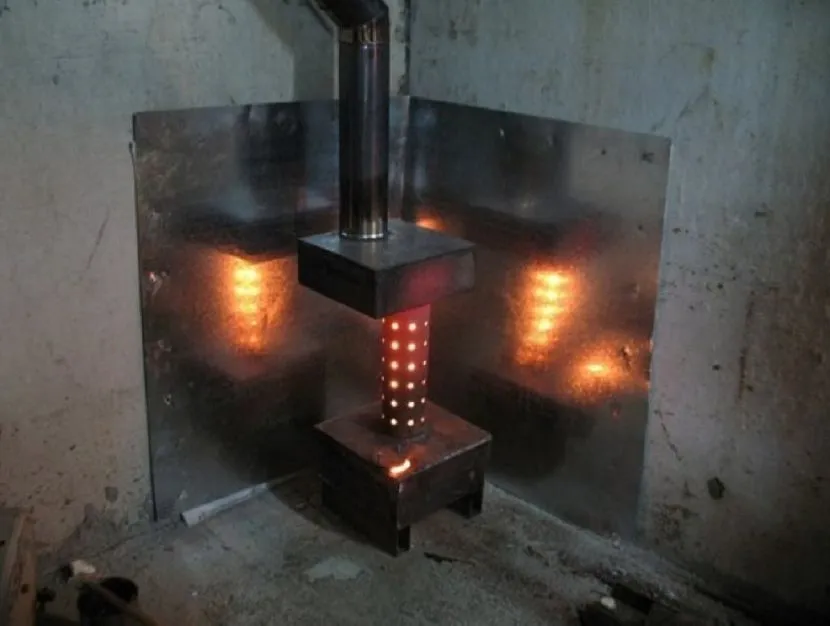

Буржуйка на масле (отработке) – оборудование с повышенной пожароопасностью. В гараже часто хранят ГСМ, старые тряпки, что может спровоцировать возгорание. В месте, где устанавливают печку, не должны находиться посторонние предметы, особенно с горючими свойствами.
Чтобы буржуйка не мешала автомобилю в гараже, оборудование предпочитают монтировать в дальнем углу помещения. Улучшить КПД аппарата поможет дымоход с контуром водяным. Часть трубы прикрывают «рубашкой». Циркуляцию жидкости осуществляет насос. Устройство быстрее и легче набирает тепло.
Буржуйка, функционирующая на отработанном масле, в габаритном помещении часто неравномерно прогревает пространство. Рядом с прибором очень жарко, чуть дальше в комнату – холодно. Нейтрализовать проблему поможет «лабиринт», который подключают ко второму отсеку. Стоящий на трубе вентилятор позволяет регулировать направление струи горячего воздуха. При уличных морозах в -35 С удается увеличить температуру до +16-18С.
Заключение
Буржуйка на отработанном масле – это автономный источник тепла, который поможет быстро нежилое помещение. Для функционирования на жидком горючем можно переделать твердотопливную модель или собрать новый. Чтобы оборудование без проблем работало, надо соблюдать правила эксплуатации.
