Подключение автоматики насоса и гидроаккумулятора — важный этап для обеспечения нормальной работы системы.

Для обеспечения комфортного проживания в частном доме необходимо обеспечить надлежащее водоснабжение. Для этой цели рекомендуется установить насос с автоматическим управлением в скважине. Если требуется, можно также провести подключение автоматики насоса через реле давления.

https://permgc.ru/upload/image/2_3.jpg

Особенности конструкции

Для водообеспечения на рынке предлагают приобрести различные станции с насосом, которыми можно управлять автоматически. Основное предназначение оборудования заключается в доставке жидкости в жилое помещение. Зачастую в состав системы входят следующие составляющие:

• поверхностное оборудование для закачивания воды;
• гидроемкость, в которой находиться ниппель и груша;
• манометр;
• датчик давления;
• арматура для соединения всех составляющих.

Чтобы забор жидкости осуществлялся правильно, нужно присоединить трубы, оснащенные обратным клапаном и фильтром. Последний элемент препятствует проникновению твердых частиц, которые могут быть причиной поломки всего механизма. Емкость с насосом поддерживает во всей системе давление. Это позволяет обеспечить стабильную работу всех элементов конструкции. Оборудование нужно установить в отдельной комнате, так как в процессе его работы создается шум.

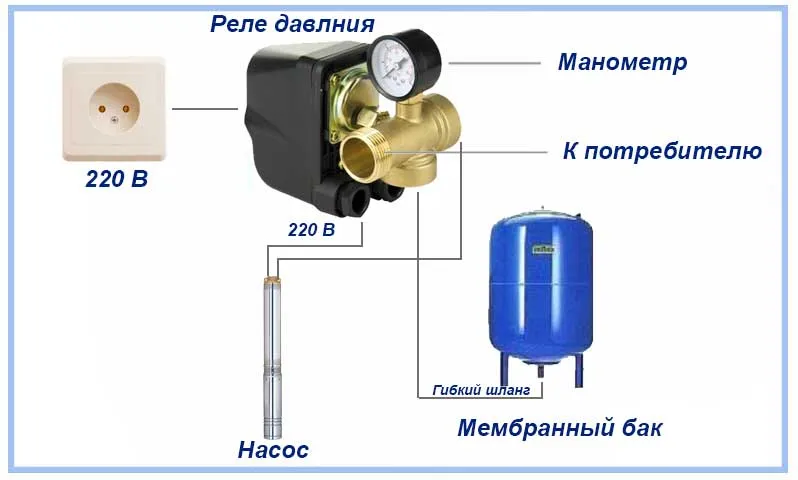

Схема подключения устройства

Если вас интересует, как работает насосная станция с гидроаккумулятором и реле давления, то ответ очень прост. При открытии крана, жидкость из гидробака течет по трубам и попадает к потребителю. Внутри емкости постепенно увеличивается сила сжатия. Когда она ослабевает, контакты на датчике смыкаются, и устройство вновь начинает закачивать воду. Когда пользователь закрывает кран, насос автоматически отключается. Это позволяет комфортно и экономно использовать ресурс и избежать перегревания устройства.

Достоинства конструкции

Станцию с насосом зачастую устанавливают, когда часто приходится расходовать ресурс одновременно в нескольких комнатах. При этом на обслуживание всей системы не нужно тратить большое количество времени. Установка реле давления воды для насоса с гидроаккумулятором позволяет обеспечить необходимый напор для работы различной техники в доме. Это особенно актуально, если оборудование размещается на небольшой или очень большой глубине.

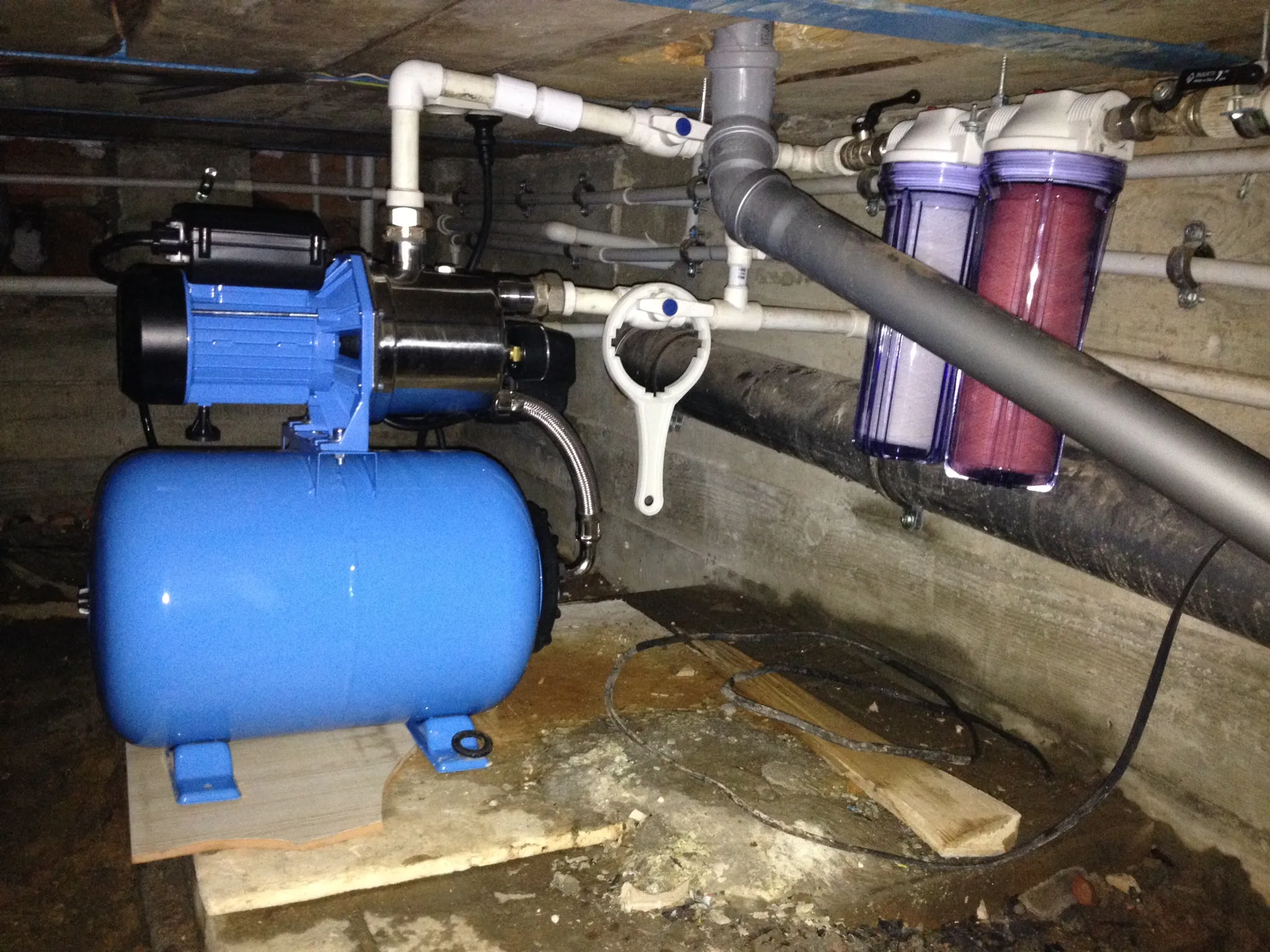

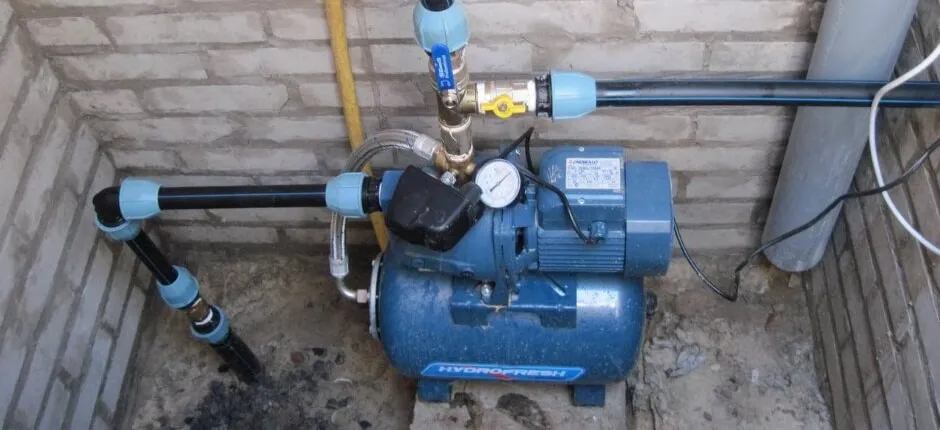

Установленное оборудование в доме

Устройство стоит недешево, однако обладает рядом достоинств:

• Готовая конструкция. Потребителю нет необходимости искать составляющие. Устройство полностью готово к использованию. Гидробак по своему объему подобран под мощность прибора, а также датчик и автоматику. Человеку необходимо только подключить к сети систему и присоединить последовательно все элементы.
• Универсальность оборудования. Не важно откуда вода будет поступать в жилое помещение, из колодца, скважины, устройство будет работать одинаково результативно.
• Простота монтажа. Установка прибора не отнимет много времени у пользователя, его с легкостью можно отсоединить в летний период.
• Непрерывное водообеспечение. В гидроемкости жидкость накапливается и даже при отключении энергии, она некоторое время поступает в дом.
• Автоматическая работа. Автоматика позволяет отключать и включать, когда нужно, устройство. Датчик отвечает за поддержание необходимого давления в системе для работы бытовой техники.

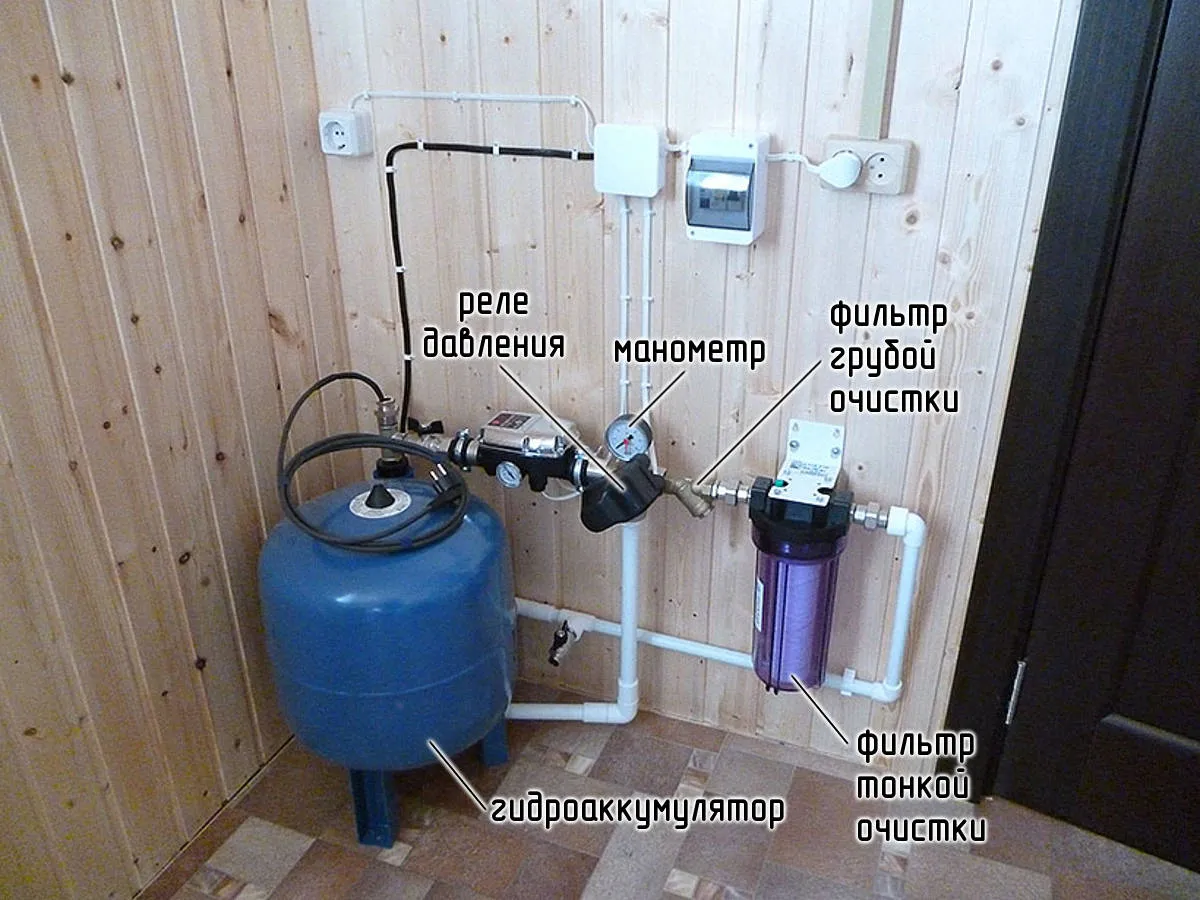

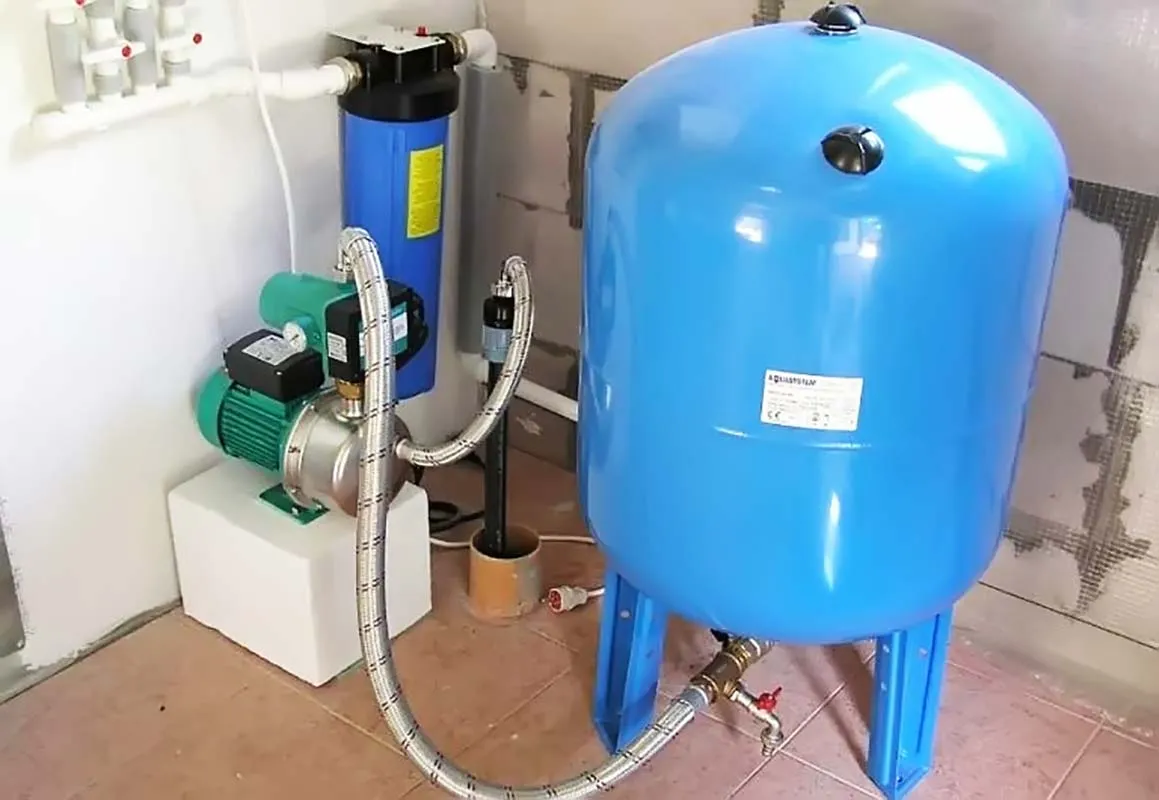

Подключенное устройство в жилом помещении

• Экономный расход энергии. Монтаж и регулирование оборудования стоят недешево. Однако, через некоторое время устройство себя полностью окупает.
• Надежная работа всей системы. Станция помогает стабилизировать нужное давление в трубопроводе. У большинства моделей есть защита от перегрева и работы без воды.

Однако, как и у любой другой техники есть недостатки. Они заключаются в следующем:

• необходимо строго соблюдать правила и условия монтажа;
• есть некоторые ограничения глубины забора жидкости;
• монтаж оборудования должен осуществляться вместе с автоматикой;
• устройство издает неприятный шум во время работы;
• необходимо знать, как отрегулировать все датчики;
• чтобы прибор раньше срока не вышел из строя, следует установить фильтр для очистки жидкости.

Особенности датчика

Элемент, который отвечает за давление и работу гидробака, помогает отследить насколько емкость наполнена и когда необходимо включить подкачку воды. Это помогает увеличить период использования других составляющих системы. По своему механизму работы приборы разделяются на механические и электронные.

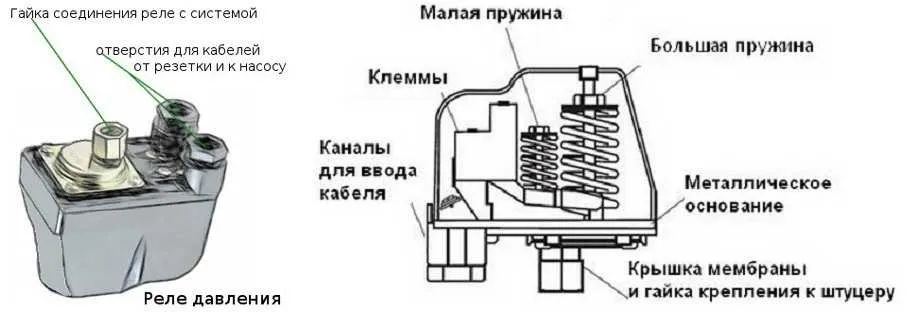

Элемент, отвечающий за давление

Сам по себе датчик имеет вид коробки с различными деталями под крышкой. В механизм входят две пружинки с гайками, которые нужны для регулирования давления. Для увеличения срока использования оборудования, необходимо установить фильтр. Он поможет задержать твердые частицы, которые становятся причиной неисправностей. Особенностью элемента является то, что насос не работает без воды.

Зачастую модели уже обладают настройками с завода-изготовителя. Однако, они не всегда подходят по конкретную систему и условия использования. Поэтому пользователю приходится заниматься регулировкой реле давления для гидроаккумулятора с погружным насосом самостоятельно. На отметках полторы и две с половиной атмосферы система работает нормально. Допустимым максимальным параметром является отметка в пять атмосфер.

Подключенный гидробак к оборудованию

Механизм работы датчика заключается в следующем:

• пружинки соединяются между собой мембраной, которая реагирует на изменение нажима;
• контакты смыкаются или размыкаются, сигнал передается прибору;
• когда накопитель заполняется, растет нажим;
• пружинка сжимается и передает силу напора на устройство;
• оборудование реагирует на выставленные параметры и отключает помпу;
• когда вода расходуется, напор ослабевает;
• двигатель снова включается.

Во время подключения датчика, необходимо отключить прибор, зафиксировать нужные элементы, подсоединить кабеля.

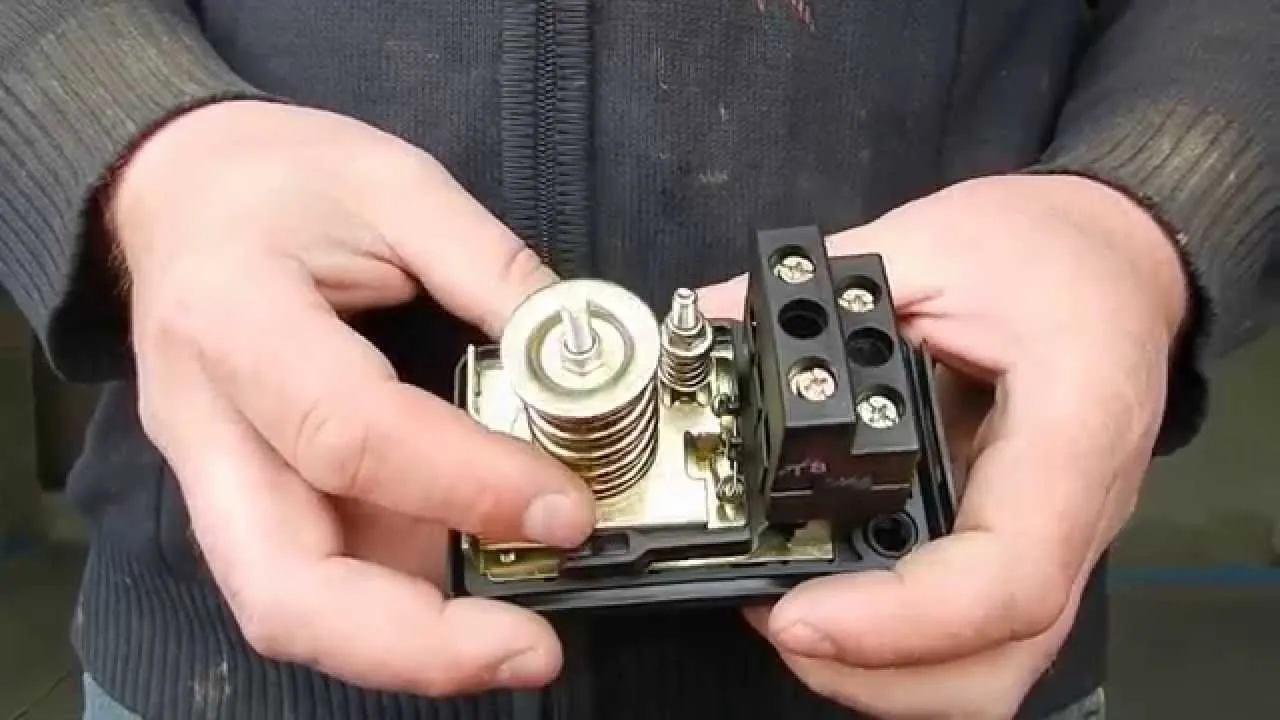

Внутреннее устройство датчика

Необходимость настройки датчика

Бывают ситуации, когда потребитель не хочет устанавливать автоматику. Поэтому устройство приходится включать и отключать вручную. Настройка реле насосной станции с гидроаккумулятором необходима, если:

• двигатель сначала работает, а потом резко отключается;
• напора жидкости не хватает для обеспечения работы техники;
• в гидробаке сила сжатия довольно высокая, а оборудование не отключается;
• датчики сломались.

Чтобы правильно подобрать необходимую модель, нужно учитывать при какой максимальной температуре оно может работать, в каких диапазонах можно регулировать элемент, какая мощность должна быть у прибора. Настраивать датчик нужно, учитывая емкость бака, расхода жидкости и максимального напора в кране. При этом, чем больше будет емкость, тем разница между верхним и нижним значением в реле будет значительнее.

Процесс настройки датчика

Подготовительные мероприятия

Регулировка давления в гидроаккумуляторе насосной станции необходима, когда прибор устанавливают впервые или при появлении поломки. Во втором варианте нужно выяснить, почему механизм вышел из строя. Если в системе есть протечки или свищи, в первую очередь, следует от них избавиться. Вторым элементом, который нужно проверить, является мембрана. Когда в трубопроводе есть грязь, резинка быстро портится. Поэтому установка фильтра для очистки является обязательной.

Для начала следует проверить давление воздуха в баке. Внутри ёмкости находится груша, которая заполняется водой. За счет воздуха она сжимается. Это помогает поддерживать определенный натиск внутри агрегата. Когда пользователь откроет кран, груша будет продвигаться по трубе, при этом оборудование не работает.

Для проверки давления в конструкции, следует отключить ее от сети, а емкость должна быть полностью пустой. После чего, следует открыть крышку сбоку на баке, найти ниппель и манометром измерить давление. Оптимальным параметром является значение в полторы атмосферы. Если оно меньше, то с помощью насоса его поднимают.

Перед запуском всей системы, необходимо проверить давление в гидроемкости. Если после настройки оборудование продолжает работать нестабильно, необходима настройка составляющих системы.

Регулировка элемента

Перед тем, как приступить к настройке давления насосной станции и гидроаккумулятора, следует учесть сведения с завода-изготовителя. Они подобраны с учетом давления, которое появляется на высоком участке трубы, разницей между уровнями расположения насоса и крана в доме, а также возможным падением напора.

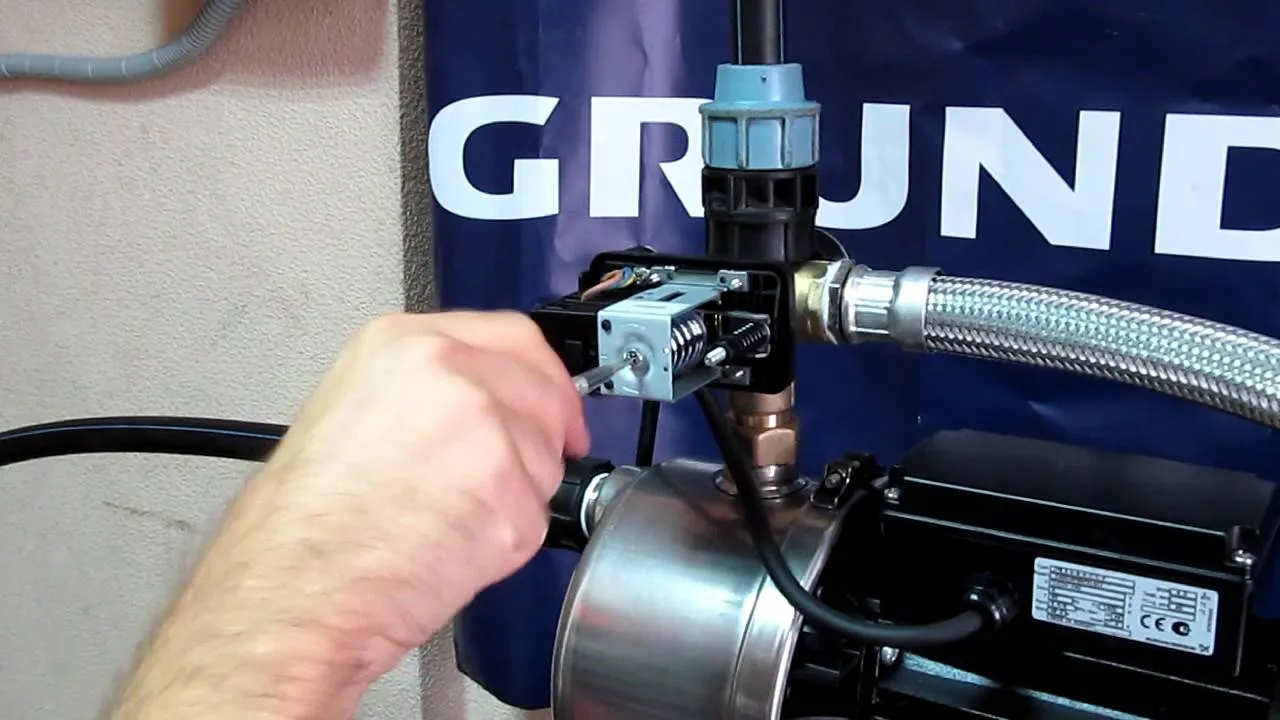

Процесс настройки датчика

Чтобы приступить к настройке, следует убрать крышку на датчике, где находятся пружинки. Маленькая регулирует включение прибора, а большая — выключение. Точность всех настроек лучше проверять с помощью манометра.

Процесс регулировки деталей системы заключается в следующем:

• из труб нужно слить всю воду;
• в гидроемкости установить давление, которое на десять процентов меньше, чем значение, когда устройство отключается;
• подать питание на датчик и проследить, чтобы насос заработал;
• с помощью манометра проверить давление, когда прибор выключается;
• приоткрыть кран;
• зафиксировать давление, когда устройство включится.

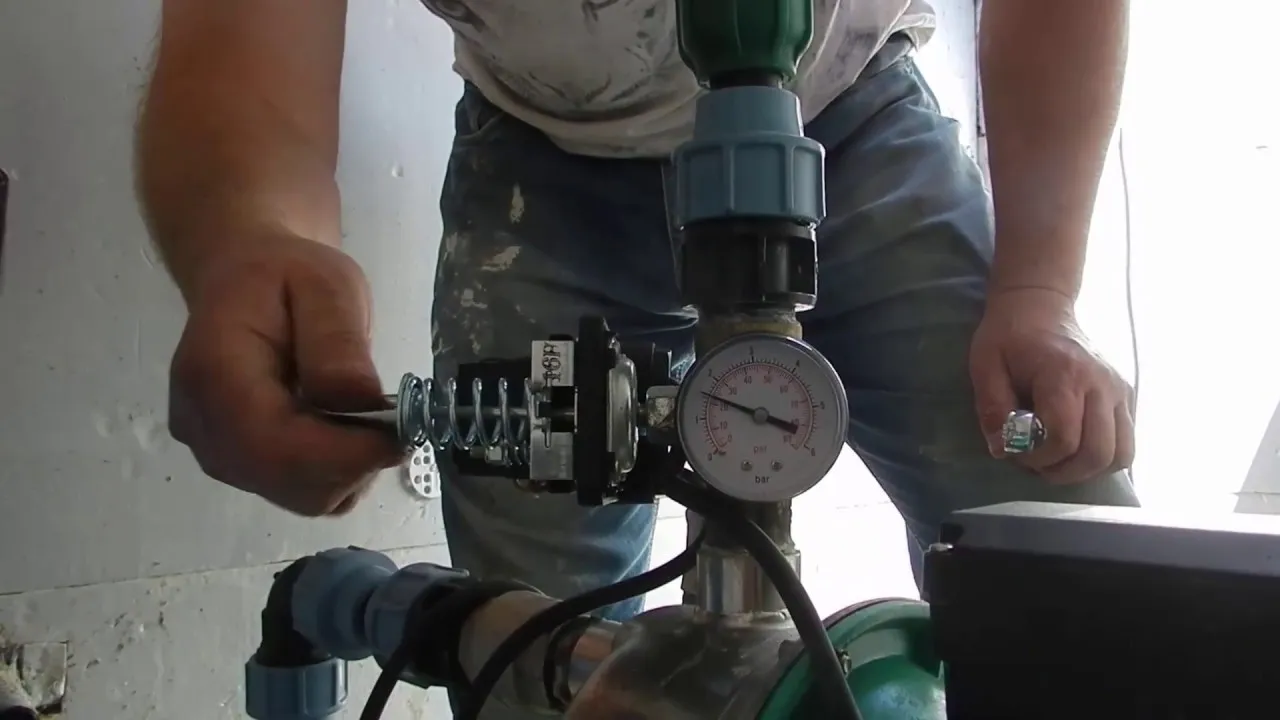

Настройка элементов водообеспечения

Если вы хотите, чтобы давление увеличилось, следует затянуть пружинку по часовой стрелке. Для увеличения разницы между вкл/выкл оборудования, затягивают маленькую пружинку. После того, как требуемые параметры были выставлены, прибор подключают к сети. Если все действия были выполнены правильно, то напор в кране будет на нужном уровне.

Стоит учесть, что заниматься настройкой нельзя, если в системе есть вода. Это приведет к искажению показаний. Большинство специалистов советуют датчик заземлить, а также внимательно следить за подключением проводов. Если на внешней стороне элемента заметна влага, в срочном порядке следует обесточить всю систему. Раз в квартал элементы нужно смазывать и очищать от образовавшихся солей на стенках. Это позволит продлить эксплуатационный период устройства.

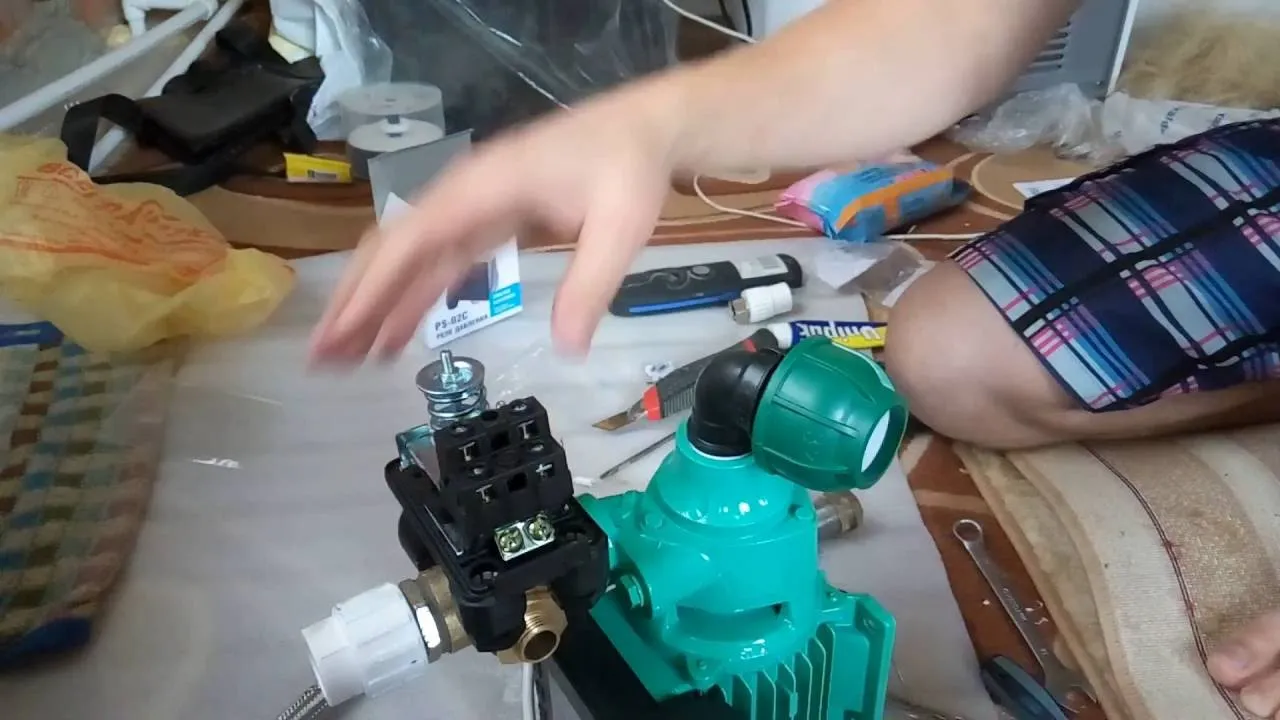

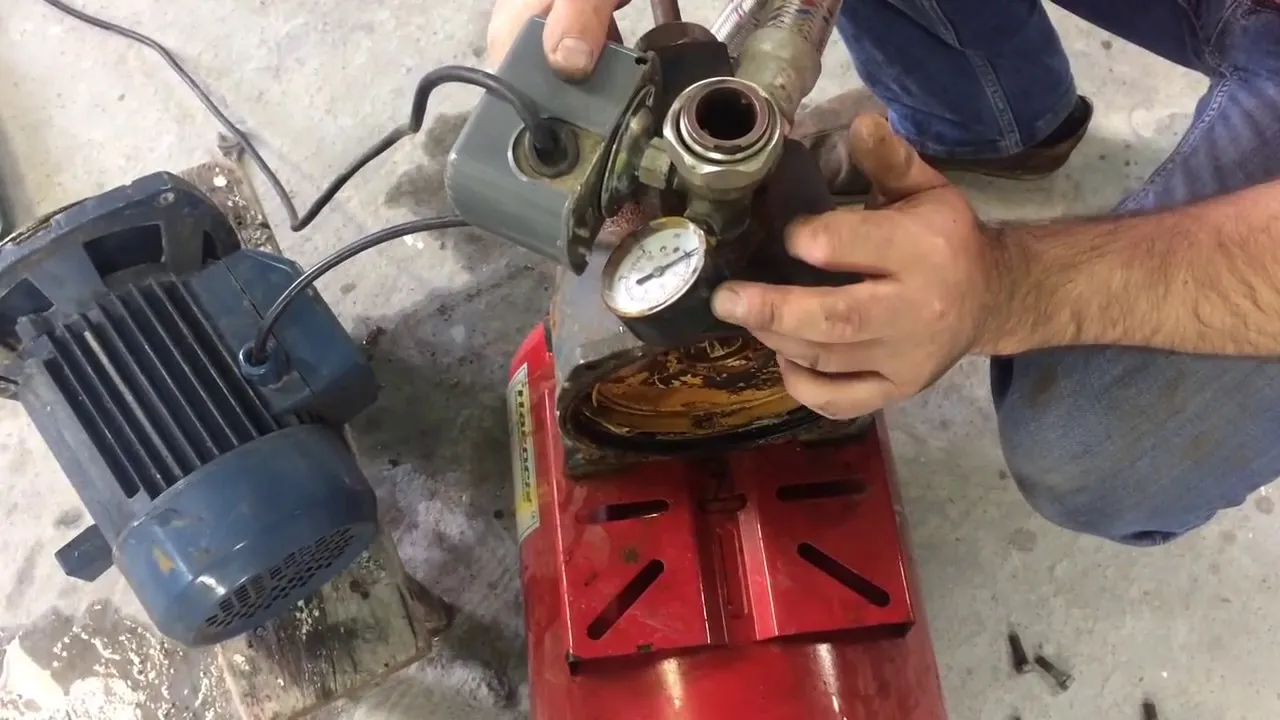

Разбор элементов для ремонта

Коротко о главном

Для водообеспечения устанавливают насос с автоматикой. Датчик отвечает за включение и выключение устройства, а также комфорт во время его использования. Гидробак представляет собой ёмкость с грушей и мембраной внутри. Периодически нужно проверять давление, чтобы напор в кране не падал и его хватало для правильной работы техники. Если после всех настроек, оборудование работает со сбоями, нужно отрегулировать датчик. Если вы не знаете, как правильно отрегулировать давление в гидроаккумуляторе насосной станции, следует обратиться к опытным мастерам. Чтобы увеличить период использования устройства, нужно периодически смазывать составляющие и очищать их от загрязнений.

Как вы думаете, насколько сложно отрегулировать давление в системе самостоятельно?

Как повысить давление включения насосной станции?

Для повышения давления включения насосной станции можно предпринять следующие меры:

1. Проверить и, при необходимости, отрегулировать давление в баке насосной станции. Если давление в баке ниже определенного уровня, то насос начинает работать на нижней границе своей мощности, что приводит к низкому давлению. Давление в баке можно проверить манометром, который обычно находится на корпусе насосной станции.

2. Проверить фильтр на входе в насосную станцию. Если фильтр засорен, то насосу будет труднее всасывать воду, что приводит к снижению давления. Рекомендуется очистить или заменить фильтр, если это необходимо.

3. Проверить наличие утечек в системе водоснабжения. Если в системе есть утечки, то давление в ней может снижаться. Необходимо проверить все трубы и фитинги на наличие течей и устранить их.

4. Проверить настройки реле давления на насосной станции. Реле давления отвечает за включение и выключение насоса при определенном давлении в системе. Если реле давления настроено неправильно, то это может приводить к снижению давления. Рекомендуется проверить настройки реле давления и при необходимости отрегулировать их.

5. Проверить насос на предмет износа. Если насос сильно изношен, то это может приводить к снижению его мощности и, как следствие, к снижению давления в системе. Если насос изношен, то его нужно заменить.

6. Увеличить диаметр труб в системе. Если трубы в системе слишком узкие, то это может приводить к снижению давления. Увеличение диаметра труб может помочь увеличить давление в системе.

Если вы не уверены в своих способностях, лучше обратиться к специалисту для диагностики и устранения проблемы.
