Подключение бойлера косвенного нагрева к котлу

Чтобы надлежащим образом подсоединить бойлер косвенного нагрева к системе отопления через котел, есть несколько требований. В этой статье рассматривается метод подключения бойлера к котлу через главный коллектор распределения. Если понять, как это делается простым и правильным способом, то в дальнейшем подсоединить бойлер к любой системе отопления будет проще.

Итак, основными элементами при подключении бойлера к котлу являются: Сам бойлер конечно же, насос циркуляционный, насос рециркуляционный,  клапан обратный 2 шт, расширительный бак и предохранительный клапан 6-10 бар в зависимости от заводских параметров бойлера.

На стадии проектирования необходимо точно определить расположение бойлера косвенного и заложить вывод для подключения к котлу через коллектор. Также подвести трубы холодного и горячего водоснабжения, и трубу рециркуляции. Трубы можно вывести из стен пола, как скрыто, так и по наружке. Выводить можно как по оси бойлера параллельно стене, а можно сделать вывод труб с угла. Места становиться больше.

Это применимо для бойлеров напольного исполнения. С бойлерами настенными, немного сложнее. Делать подключение контура отопления проще по наружке. А холодную, горячую воду можно спрятать в стену.

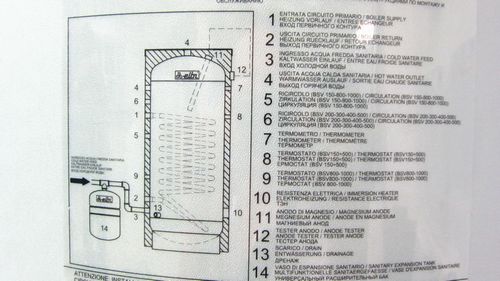

Итак, к каждому бойлеру идет инструкция. В нашем случае инструкция приклеена на сам бойлер. При этом особое внимание необходимо уделить именно расположению выходов на бойлере и не перепутать их. Сейчас пройдем их по порядку, чтобы закрепить материал. Расположение выходов начнем снизу вверх на нашем бойлере с одним змеевиком.

Первый выход подключения бойлера косвенного нагрева снизу это ввод холодной воды. Обязательно на холодный ввод монтируется тройник. К тройнику подключают расширительный бак и предохранительный аварийный клапан. Затем ставят шаровой отсечной кран.

Вторым выводом снизу является обратка змеевика. Просто монтируется кран и не на самом бойлере, а на коллекторе. Третий вывод — это соответственно подача змеевика.  Здесь уже монтируется циркуляционный  насос с обратным клапаном. Кран так же на коллектор. Хотя можно и на бойлер. Насос в этом случае подключается через термореле, которое монтируют на сам бойлер в специальное отверстие или подключается термопара к котлу. Тогда котел включает и выключает насос в зависимости от расхода и понижения температуры.

Четвертый вывод  — это подключение рециркуляции горячего водоснабжения. Вывод этот используют, если дом большой, чтобы не ждать когда горячая вода придет в кран или если в доме смонтированы полотенцесушители подключенные в систему горячего водоснабжения. На вывод этот монтируют  насос рециркуляции гор воды, направлением в бойлер. Потом обратный клапан, потом шаровой кран.

Пятый вывод — это горячая вода из бойлера. На него монтируют просто отсечной кран.

Вот такой несложный в подключении бойлер косвенного нагрева к котлу через коллектор в теории. Смотрим видео, чтобы увидеть, как это получилось на практике.  В принципе все-то же самое, но наглядно и понятно . Желаю всем приятного просмотра.

Мысль статьи: Если не хотите проблем с горячей водой, то обязательно рассмотрите  возможность монтажа бойлера косвенного нагрева.
