Подключение индукционной варочной панели к электросети 220В и 380В — шаги и советы

Принцип работы

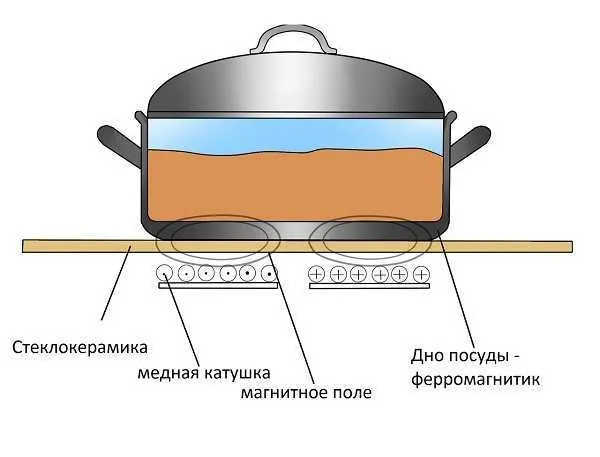

Схема работы индукционной плиты не является настолько сложной, если предварительно разобраться в ее принципе функционирования. Этот процесс основан на использовании электромагнитных импульсов, которые возникают при изменении магнитного поля. Понимание подключения варочной панели поможет максимально эффективно использовать данное устройство.

Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Стеклокерамическая поверхность изделия хорошо накаляется, но исключительно от посуды, а не от встроенных механизмов.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Заключительная часть

Как вы видите, в самостоятельном подключении электрической варочной панели к сетям электроснабжения нет ничего сложного. Обладая минимальными познаниями в области электромонтажных работ и имея необходимый инструмент, любой владелец устройства способен справиться с этой задачей. Конечно, прокладка отдельной линии питания прибора и установка оборудования в распределительный щиток потребует более высокой квалификации, но в новых домах в этом не будет необходимости. В старых же постройках необходимо будет прокладывать отдельную линию или менять внутреннюю проводку целиком.

Подключение газовой ВП к баллону 50 литров

Стоит учесть, что плиты, изготовленные для работы на магистральном газе оснащены жиклерами (т.е. форсунками), не подходящие для баллонов. Жиклер по своей форме напоминает болт, с проделанным в нем отверстием, сквозь которое газ поступает к плите. На баллонах применяются жиклеры меньшего размера, потому что давление пропана гораздо выше, чем давление у природного газа.

Жиклер

Необходимо определиться с местом установки устройств, т.к. по технике безопасности они обязаны находиться на расстоянии как минимум 100 сантиметров друг от друга. Также в помещении, в котором подключено газовое оборудование, должна иметься форточка.

Желательно, чтобы баллон помещался в специальный шкаф. Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга. Лучший вариант, когда баллон расположен на улице, в специальном металлическом боксе, запирающемся на ключ.

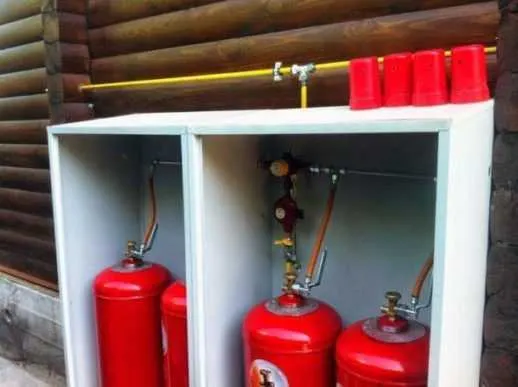

Баллон помещался в специальный шкаф

Как подключить газовый шланг к панели:

• Штуцер подсоединяется с патрубком панели. Допускается использовать ФУМ-ленту для уплотнения соединения.
• К штуцеру подсоединяется шланг. Гайка на штуцере закручивается до конца.
• К баллону присоединяется редуктор. Он фиксируется переходником. Соединение заматывается ФУМ-лентой.
• Шланг соединяется с редуктором и плотно крепится при помощи хомута.

Следует нанести на места стыков мыльный раствор, чтобы убедиться в герметичности соединения. Если при подаче газа стали появляться мыльные пузыри – значит в этом месте утечка. Требуется разобрать и собрать конструкцию заново.

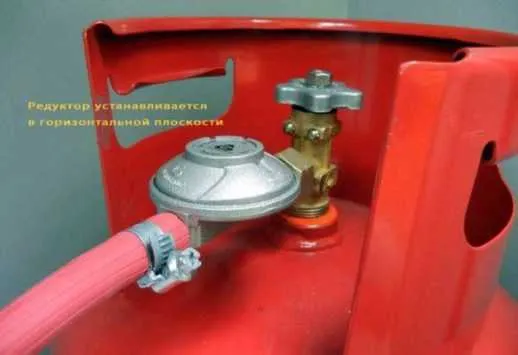

Установка редуктора

Принцип действия индукционной плиты

Девайс нового поколения — изобретение, связывающее действие магнитного и электрического тока — делает процесс приготовления пищи быстрым и безопасным. Во время работы плита генерирует высокочастотное магнитное поле, разогревая посуду индуцированными вихревыми токами. Стеклокерамическое покрытие печи нагревается только от горячей посуды в месте прикосновения. Поэтому у хозяйки риск пригорания остатков пищи на плите сводится к «0».

Соблюдая все правила эксплуатации, техника нового поколения позволит ощутить весь комфорт и легкость процесса готовки. Данное устройство обеспечивает максимальную отдачу тепловой энергии — КПД составляет до 90%. Технология позволяет ускорить время нагревания определенного элемента печи, с которым соприкасается посуда. Также происходит значительная экономия энергоресурсов.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью; снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки; подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета); удаляем защитную пластину, прикрывающую контакты; подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами; затягиваем клеммы кабеля на колодке питания; проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Статья по теме:

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Замена варочной панели электроплиты

Сегодня существует множество различных моделей панелей для приготовления еды. Замена варочной панели электроплиты, в зависимости от ее типа происходит несколькими способами.

Специалисты нашей компании знают все нюансы демонтажа, установки и ремонта панелей.

Стоит отметить, что мы всегда готовы вам предложить бесплатную диагностику вашей электроплиты, а стоимость работы мастера не превысит 500 рублей.

Замена варочной панели на плите или ремонт потребуется в следующих случаях:

• Нарушение работы предохранителя из-за скачков напряжения;
• Отсутствие нагрева в одной или нескольких конфорок;
• Поломка сенсора;
• Плохой или слабый нагрев;
• Нарушение целостности поверхности панели и многое другое.

Специалисты компании исправят все поломки или, в случае невозможности проведения ремонтных работ, с легкостью демонтируют и установят новую варочную поверхность.

Ремонт электроплит в Москве от нашей компании – это качественные услуги в любое время суток. Мастера по ремонту электроприборов обладают большим опытом работы и всеми необходимы знаниями для устранения неполадок в бытовой технике, а также в установке и демонтаже оборудования.

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
