PE в электрике» в издании «Электропроводка – разбираемся с защитным заземлением.

Маркировка проводов (N, PE, L)

Согласно «Библии электрика» — ПУЭ (Правилам устройства электроустановок), электропроводка вдоль всей своей длины должна быть организована так, чтобы легко распознавать изоляцию по цветовой кодировке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Основные требования к разделению PEN проводника

Все, что необходимо знать для грамотного выполнения таких работ, прописано в положениях ПУЭ. В частности про необходимость осуществления такого подключения говорится в пункте 7.1.13

Как подключение должно выглядеть на схеме, описано в пункте 1.7.135 – когда в каком-либо месте РЕН проводник разделен на нулевой и заземляющий провода в последующем их объединения не допускается.

После разделения шины считаются разными и должны быть соответствующим образом промаркированы – нулевая синим цветом, а PE помечается желто-зеленым.

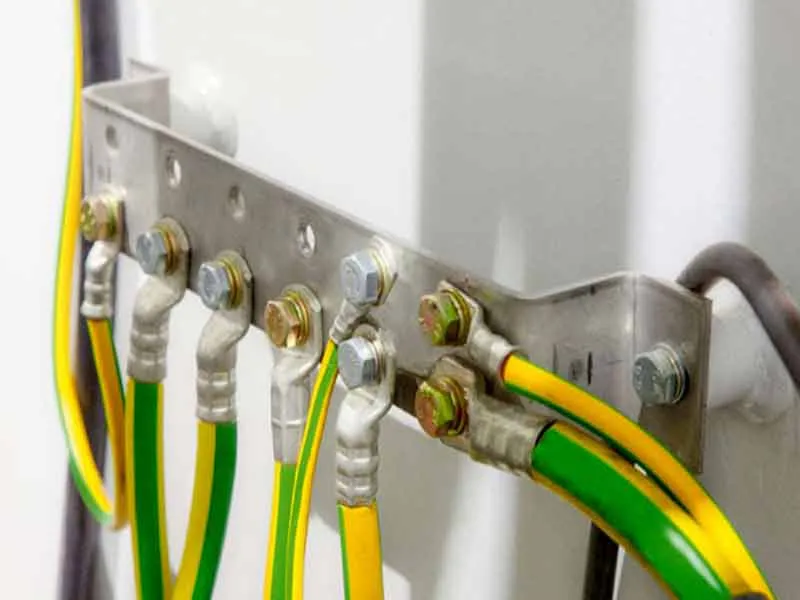

Перемычка между заземляющей шиной и нулевой, делается из материала сечение не меньше чем сами шины от которых дальше идут провода PE и N. При этом шина защитного проводника PE может контактировать с корпусом трансформатора, а шина n отдельно устанавливается на изоляторах. PE шина должно быть заземлена – в идеальном варианте для неё должен быть отдельный контур (ПУЭ – 1.7.61).

При использовании устройств УЗО, ноль, использующийся для подключения электрооборудования, никак не должен контактировать с нолем, который приходит на вводной автомат и счётчик. По такому принципу подключаются все эти устройства.

Место разделения PEN проводника на PE и N провод, по ряду причин, осуществляется в ВРУ, который стоит на входе в многоквартирный или частный дом.

Провод PEN, который будет разделяться на рабочий ноль и заземление, должен иметь сечение не меньше 10 мм² если это медь, и 16 квадратов если это алюминий. В противном случае, делать разделение запрещено.

Как должно осуществляться заземление в трехпроводной сети?

На данный момент в большинстве новостроек укладывают именно трехпроводную сеть, в которой идет фаза, нуль и заземление (желто-зеленый провод). «Нуль» и «земля» присоединяются в щитке к одной заземляющей шине, но не под общий контактный зажим (ПУЭ 7.1.36). Затем заземление одним непрерывным проводом подводится к каждой розетке. У большинства современного электрооборудования уже есть третий заземляющий контакт на вилке, который обеспечивает заземление корпуса прибора при включении его в розетку.

Требования к PEN проводнику

Сечение PEN проводника

• Медный провод – от 10 мм²
• Алюминиевый провод – от 16 мм²

Расщепление проводов меньших сечений запрещено!

Согласно национальным стандартам проводники идентифицируют цветом и буквенно-цифровыми обозначениями. Ниже рассмотрим как обозначить совмещенный PEN проводник.

Обозначение PEN проводника на схеме

На однолинейной схеме это выглядит следующим образом:

Совмещенный нулевой рабочий и нулевой защитный проводники.

Цвет PEN проводника

Изолированные ПЕН-проводники должны иметь метки на концах линии в зависимости от цвета:

Если провод синий, то желто-зеленую метку. Если провод желто-зеленый, то синюю метку.

Похожие материалы:

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой рабочий проводник или нейтраль

Нейтраль или нулевой рабочий проводник (N) принято выполнять проводом с голубым цветом изоляции.

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

• рабочее (или функциональное),
• защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

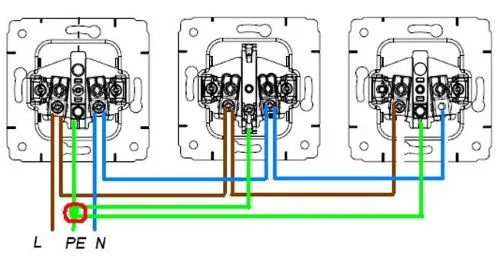

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.
