Подключение трехфазного счетчика — инструкция для внедрения в однофазную сеть с учетом новых правил

На чтение 6 мин Просмотров 2.7к. 05.09.2019 01.09.2019

При установке устройств учета электроэнергии в частных домовладениях используется специфическая схема подключения трехфазного счетчика, определенная в зависимости от амплитуды тока в электрической цепи. Если вас интересует вопрос подключения трехфазного счетчика, то в данном случае применяется определенная методика в зависимости от текущих параметров сети.

1. Виды включений и их особенности
2. Разновидности полукосвенного метода
3. Десятипроводная коммутация
4. Другие схемы подсоединения
5. Выбор прибора учета
6. Включение в однофазную цепь
7. Новые правила подключения

Виды включений и их особенности

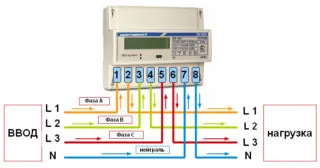

Схема прямого подключения трехфазного счетчика

В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

• прямое подсоединение;
• косвенное включение;
• полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

• десятипроводная схема;
• соединение путем расключения на специальной колодке;
• подключение по схеме «звезда».

Десятипроводная коммутация

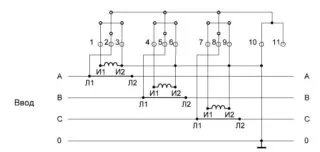

10-проводная схема подключения

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Еще одно достоинство 10-ти проводного подсоединения состоит в независимом подключении каждой из трех фаз. При пропадании одной из них оставшиеся две сохраняют функциональность прибора.

Другие схемы подсоединения

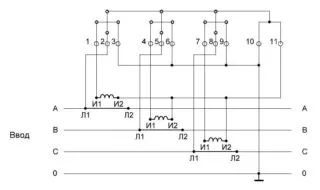

Схема подключения звездой

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Выбор прибора учета

Перед тем как подключать 3х фазный счетчик, подходящий для частного дома, нужно убедиться в том, что использование этой марки прибора предусмотрено типом питающей сети. Далее потребуется выяснить, на какой рабочий ток должен быть рассчитан приобретаемый счетчик. При этом следует исходить из величины учитываемой прибором и потребляемой в нагрузке мощности. Как правило, в этом случае ориентируются на номинал вводного автомата, в соответствии с которым возможны следующие варианты:

• при использовании выключателя с уставкой «40» рабочий ток счетчика должен быть 60 Ампер;
• при номинале автомата 40-60 Ампер приобретать следует учетный прибор с предельным токовым показателем в 100 Ампер.

При выборе нужного счетчика для частного дома важно продумать вопрос возможности экономии электроэнергии, потребляемой в личном хозяйстве. Поэтому предпочтение обычно отдается современным электронным приборам, имеющим функцию «день-ночь» и позволяющим учитывать расход по льготному тарифу.

Большим плюсом трехфазного счетчика считается наличие в нем возможности фиксировать график нагрузки и вести учет потребленной мощности за любой временной отрезок. При выборе такого прибора важно поинтересоваться его классом точности (от 0,2 до 2,5) и допустимым температурным диапазоном. Желательно чтобы последний показатель был как можно шире (от – 20º C до 50º C).

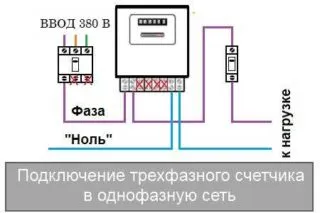

Включение в однофазную цепь

Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).

В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.

При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.

Новые правила подключения

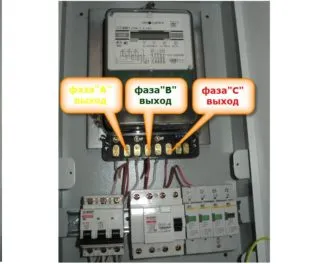

По требованиям подключения токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы

Подключать приборы учета электроэнергии в частных домах можно различными способами. Выбор той или иной схемы включения трехфазного счетчика определяется мощностью обслуживаемых нагрузок, а также типом самого учетного прибора. В новой редакции ПУЭ под номером 7 особо оговаривается порядок установки и подключения трехфазных и однофазных приборов учета. Правильный подход к решению этого вопроса сводится к выполнению следующих рекомендаций:

• подключать 3-х фазные электросчетчики следует по самой простой и надежной схеме коммутации;
• используемые при этом трансформаторы тока должны соответствовать коэффициенту перерасчета, предусмотренному для выбранного образца счетчика;
• при подключении электронного прибора обязательно соблюдение равномерности загруженности каждой из фаз питающей линии.

Последнее требование предполагает, что токи в каждой из нагрузочных цепей A, B и C должны быть примерно одинаковы. Нарушение этого правила влечет за собой перегрузку нейтрального проводника и постепенное его разрушение. Специалисты называют это неприятное явление «отгоранием нуля». Оно опасно тем, что при обрыве нуля совмещенный нейтральный проводник утрачивает свою защитную функцию. В такой ситуации опасность случайного поражения высоким напряжением работающего на электрооборудовании оператора резко возрастает.

При рассмотрении способов крепления учетного прибора в распределительном щите выделяются следующие подходы:

• фиксация посредством трех крепежных винтов (этот метод подходит для корпусов счетчиков типа S или Ш);
• монтаж прибора учета на специально оборудуемую в щите DIN-рейку (для корпусов R или P).

Во втором случае положение крепежной направляющей регулируется таким образом, чтобы отверстия на корпусе прибора и ее собственные прорези полностью совпадали.

Вопросы, связанные с подключением трехфазного электрического счетчика в щитке частного дома, регулируются нормативными документами (ПУЭ, например). При организации и проведении этих процедур самое главное – выбрать надежный и безопасный вариант включения измерительного прибора в силовую линию.
