В 19 веке появились первые устройства для учета электроэнергии. Этот феномен объясним масштабными исследованиями электромагнетизма, проводимыми учеными того времени. В настоящее время электросчетчики разнообразны и подразделяются на различные типы, устанавливаясь в каждом помещении, где потребляется электричество.

Если интересует «схема электросчетчика», то эта информация может быть полезной для вас.

1. Классификация приборов учета электроэнергии
2. Устройство и принцип работы электросчетчика
3. Принципиальная схема электросчетчика

Классификация приборов учета электроэнергии

Различные виды электросчетчиков

Все счетчики для электроэнергии классифицируются по видам в зависимости от типа подключения, конструктивных особенностей и измеряемых величин. Приборы делятся на прямо включаемые в силовую магистраль и устройства, которые подсоединяются к электрической цепи при помощи измерительных трансформаторов.

В зависимости от конструктивных особенностей электрические счетчики делятся на следующие виды:

• Электромеханические или индукционные. Принцип действия электросчетчика следующий: на подвижную деталь, изготавливаемую из проводящего материала, оказывает непосредственное влияние магнитное поле, которое формируется неподвижными токопроводящими катушками. Подвижная деталь – это диск, а катушки продуцируют токи, приводя в действие этот диск. Объем потребляемого ресурса прямо пропорционален числу оборотов этого диска.

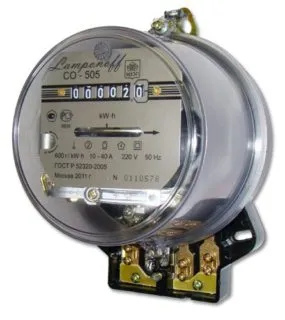

  Счетчик индукционный однотарифный

• Статический или электронный прибор учета. Принцип работы электронного счетчика электроэнергии следующий: электронные, они же твердотельные, детали восприимчивы к воздействию напряжения и переменного тока, что на выходе создает импульсы, количество которых равно объему измеряемого энергоресурса. Такое устройство электросчетчика позволяет измерять активную энергию на преобразовании напряжения и аналоговых сигналов тока на счетные импульсы.
• Гибридные типы приборов учета встречаются довольно редко. Особенность устройства электрического счетчика заключается в схожести конструкции механических и электронных приборов.

Электрические счетчики классифицируют на несколько видов по измеряемым величинам и по количеству тарифов. В первом случае приборы учета бывают однофазными и трехфазными, во втором – одно- и двухтарифными.

Устройство и принцип работы электросчетчика

Устройство индукционного счетчика

Чтобы в режиме реального времени и непрерывно производить учет активного энергопотребления переменного тока, требуется устанавливать однофазные или трехфазные индукционные приборы учета. Если же важен учет постоянного тока, который широко распространен на железной дороге и всех видах электротранспорта, монтируют электродинамические приборы учета.

Индукционные электрические счетчики оснащены диском, изготовленным из алюминия, при потреблении ресурса этот подвижный элемент вращается из-за вихревых потоков, созданных индукционными катушками. В данном случае встречаются две разные силы – магнитное поле индукционных катушек и магнитное поле вихревых токов. Образованные в результате токи протекают в цепи параллельной нагрузки. Каждая катушка оснащена сердечником, который намагничивается переменным током. Воздействие непрерывного переменного тока приводит к тому, что полюса электромагнитов постоянно изменяются. Это приводит к прохождению между ними магнитного поля. Именно оно тянет за собой алюминиевый диск, образуя вращение.

Скорость вращения диска прямо пропорциональна величине токов, находящихся в обеих катушках. При производстве электросчетчиков применяются простые соединительные приемы из механики, благодаря чему вращающийся диск связан с цифровыми показаниями на панели.

Учет потребляемого ресурса основывается на прямом напряжении напряжения и тока. Все данные подаются на индикатор, в усовершенствованных моделях данные сохраняются в памяти устройства.

Последние годы люди все чаще отдают предпочтение электронным двухтарифным конструкциям. Непрерывно увеличивающийся спрос объясним следующим перечнем достоинств:

• Приборы более точно считывают информацию, что позволяет сократить расходы на оплату коммунальных услуг.
• В сравнении с механическими электросчетчиками они имеют компактные размеры и более привлекательный внешний вид.
• Автоматически переключаются на дневной и ночной тарифы, участие человека не требуется. Еще на этапе производства прибор программируют на два временных интервала – с 07:00 до 23:00 и с 23:00 до 07:00.
• Усовершенствованные модели нуждаются в проверке один раз в течение 5-16 лет. Требуется такая проверка для правильности учета и начисления средств. Проверкой должна заниматься энергопоставляющая компания.

Первая проверка работоспособности устройства проводится еще в заводских условиях, дата обязательно должна быть указана в сопроводительной документации.

Среди недостатков двухтарифных приборов учета выделяют высокую стоимость и их ненадежность в сравнении с механическими аналогами. Как показывает практика, электронные модели чаще выходят из строя.

Принципиальная схема электросчетчика

Принципиальная схема счетчика электроэнергии на микросхеме AD7755

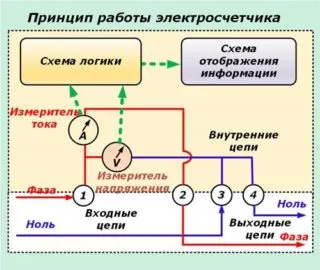

Схема работы всех видов электрических приборов не имеет принципиальных отличий, все они похожи.

Для замера мощности задействовано несколько простых датчиков:

• Датчики напряжения, работа которых основывается на схеме известного делителя.
• Датчики тока на основе обыкновенного шунта, сквозь который проходит фаза электрической магистрали.

Сигнал, который фиксируется этими датчиками, мал, поэтому его требуется усиливать при помощи электронных усилителей. Потом осуществляется аналогово-цифровая обработка для трансформации сигналов и их перемножения.

Следующие этапы – фильтрация оцифрованного сигнала и вывод на дисплей прибора данных:

• интегрирования;
• индикации;
• передачи вычислений;
• преобразование.

В этой схеме используемые входные датчики не способны обеспечить измерения высокого класса точности векторов, следовательно, и расчет мощности.

Если требуется высокая точность измерений, схему дополнительно оснащают специальными измерительными трансформаторами.

Если в сравнении рассматривать принципиальную схему работы однофазного электронного прибора учета, в ней дополнительно ТН подсоединен к нулю и фазе, а ТТ – неотъемлемая составляющая разрыва фазного провода. Поскольку сигналы поступают из двух трансформаторов, дополнительное усиление сигнала не требуется. Все дальнейшие преобразования выполняет микроконтроллер, он осуществляет управление дисплеем, оперативным запоминающим устройством и электронным реле. Выходной сигнал через ОЗУ может дальше передаваться в информационный канал.

Какие электросчетчики ставят В квартиру?

В квартире устанавливаются электросчетчики, которые предназначены для измерения потребления электроэнергии внутри помещения. Обычно в квартирах устанавливаются однофазные или трехфазные электросчетчики в зависимости от мощности подключенных устройств и оборудования.

Однофазный электросчетчик используется для измерения потребления электроэнергии в однофазной электрической сети. Такие счетчики часто устанавливаются в малогабаритных квартирах или студиях.

Трехфазный электросчетчик используется в трехфазных электрических сетях и позволяет измерять потребление электроэнергии в крупных квартирах или домах с большим количеством электроприборов.

В зависимости от требований, предъявляемых к электросчетчику, они могут быть аналоговыми или цифровыми. Цифровые электросчетчики обычно более точны и имеют большую функциональность, такую как возможность сохранения данных и передачи их на удаленный сервер для дистанционного мониторинга потребления электроэнергии.
