Подключение трехфазного электросчетчика к сети — схема и инструкции

Способы и схемы подключения различных типов трёхфазных электросчётчиков.

Предварительный этап

Соединение электрического счетчика (ЭС) является последним этапом работ по электромонтажу. До установки трехфазного счетчика необходимо в первую очередь иметь под рукой монтажную схему. Перед использованием прибора важно убедиться в наличии пломб на винтах кожуха.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его наконечники необходимо предварительно опрессовать.

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

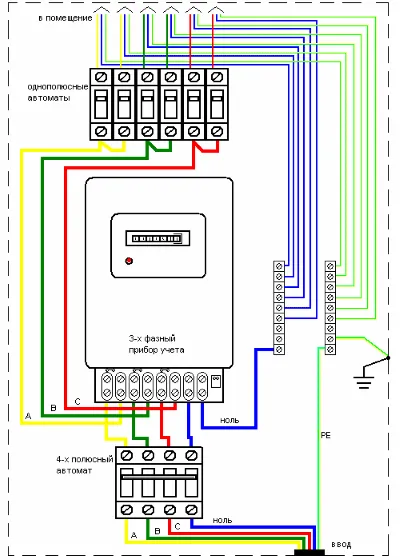

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для защиты от перегрузок на входе устанавливаются автоматы.

Включение в однофазную цепь

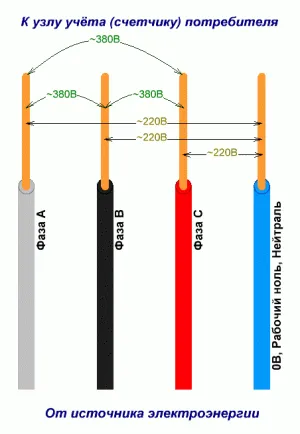

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.

Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные измерители. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

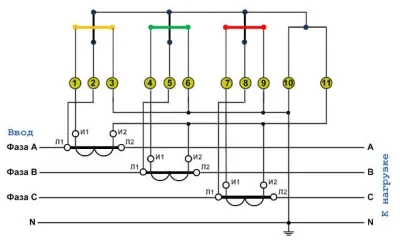

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

• Л1 — вход фазной (силовой) линии.
• Л2 — выход фазной линии (нагрузка).
• И1 — вход измерительной обмотки.
• И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

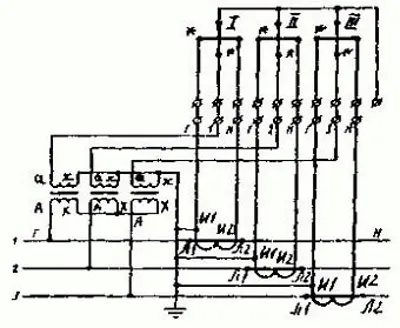

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как правильно подключить трехфазный счётчик?

Подключение трехфазного счетчика электроэнергии производится в соответствии с техническими условиями организации-поставщика электроэнергии, а также с учетом особенностей электрической сети объекта. Однако, в целом, подключение трехфазного счетчика состоит из следующих шагов:

1. Определение фазности сети. Проверьте, какие провода входят в щит электрощита, наличие заземления и нулевого провода. Если вы не уверены в том, как правильно определить фазность сети, лучше обратиться к специалистам.

2. Монтаж счетчика. Счетчик может быть установлен в специально предназначенном щите или на стене. Перед установкой следует проверить наличие необходимого заземления.

3. Подключение проводов. После установки счетчика следует подключить провода, которые приходят от розетки и идут в распределительный щиток, к соответствующим клеммам на счетчике.

4. Проверка работы. После подключения счетчика следует проверить его работу. Для этого необходимо включить нагрузку в электрическую сеть и убедиться, что счетчик начал регистрировать потребление электроэнергии.

Если вы не имеете достаточного опыта и знаний в области электротехники, рекомендуется обратиться к квалифицированному электрику для выполнения данной работы.
