Подключение точечных светильников — пошаговая инструкция
Ну что? Давайте разбираться как подключить точечные светильники. В материале Вас ждёт:
Имеются два варианта подключения, а также специфический метод подключения нового светильника от компании «ЭРА» модели DK LD1 X BL декор MR16. Кроме того, предоставляются различные способы соединения проводов и схемы подключения, а также таблица с размерами светильников. Давайте начнем…
Это должен знать каждый: прежде чем делать разводку на точечные светильники в какую-либо из комнат, не забываем после коробки устанавливать выпрямитель энергии тока- ТРАНСФОРМАТОРЫ ДЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ*. Это вам позволит на протяжении долгих лет не переживать по поводу перегорания лампочек и избавит от неприятных походов в магазин осветительных приборов по гарантии или для их покупки.
Первым делом мне хотелось бы представить вам подключение нового точечного светильника от фирмы «ЭРА» DK LD1 X GR декор MR16, так как он не похож ни на один точечный светильник, так как имеет широкую подсветку по контуру и сам светильник в центре. Подсветка может быть: зелёная (как в нашем случае), белая, коричневая, красная, синяя, желтая и т.д.
Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.
Характеристики светильника следующие:
Тип лампы MR16;
Цоколь GU5.3;
Напряжение 12V/220;
Мощность мах 50W;

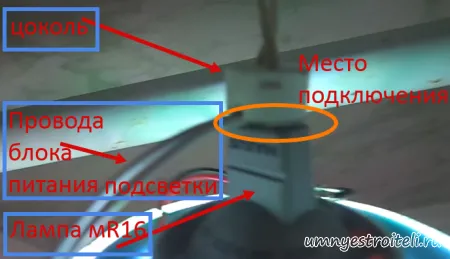

Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:
1. Отдельно от лампы;
2. Вместе с лампой в цоколь;
На этот счёт ниже будет представлено небольшое видео в котором мы подключаем данный точечный светильник при помощи второго способа. Так на много проще, ведь мы просто меняли старые точечные светильники новые. Может кто скажет что это неправильно, но данные лампы и подсветка работают без каких-либо сбоев на протяжении вот уже 1 года!!! Более подробно по подключение+схемы смотрим здесь*.
Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!
Видео: — Подключаем точечные светильники DK LD1 X GR MR16.
способ № 1:
И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.
Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.
Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.
Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.

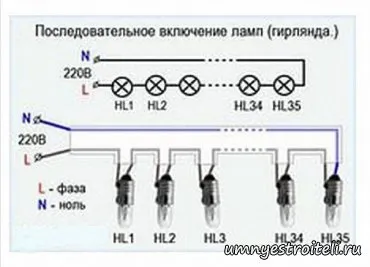

Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.
способ № 2:
Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:
— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.
На заметку: — Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;
Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.
А сейчас универсальная схема подключения точечных светильников и светодиодных светильников
Как подключить точечный светильник видео:
Статья «» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.
Как крепить точечный светильник?
Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:
- Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
- При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
- При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
- При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
- При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.
В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
