Выбор проводки для подключения точечных светильников — советы и рекомендации
Какой бренд провода следует выбрать для подключения точечных светильников в натяжном и подвесном потолке? Как правильно прокладывать проводку к светильникам? Использование точечных светильников – эффективный способ разделения помещения на функциональные зоны и выделения декоративных и интерьерных элементов.
Если вас интересует вопрос проводки для точечных светильников, рекомендуется ознакомиться с рекомендациями и методами обеспечения безопасного и эффективного подключения световых приборов в вашем интерьере.
Точечные светильники – удобный способ деления комнаты на зоны и акцентирования элементов декора и интерьера. Обычно лампы для них не отличаются высокой мощностью, а с распространением светодиодных источников света и вовсе редко потребляют больше 5 Ватт. Однако всё довольно часто в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных светильников?». Давайте разбираться вместе!
Основные особенности
При подключении точечных светильников у нас есть возможность проложить проводку к каждой точке без штробления – за полотном подвесного или натяжного потолка. Положительные стороны – это удобно и относительно дёшево и быстро. Проблему вызывает опасность пожара.
Дело в том, что при возгорании электрического кабеля при закрытой прокладке велика вероятность того, что пламя распространятся не будет, ведь и воздух почти не поступает к очагу и материалы, из которого выполняется изоляция, не воспламеняются. К тому же скрытая проводка в деревянных сооружениях не разрешается, соответственно раз она проложена в бетоне – окружающие провод материалы также воспламеняться не будут.

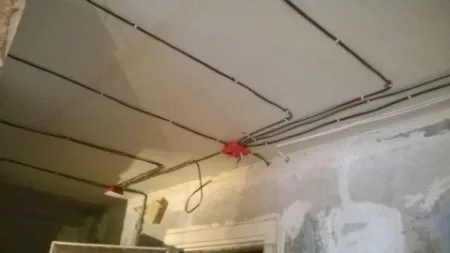

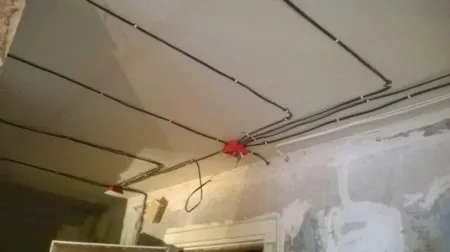

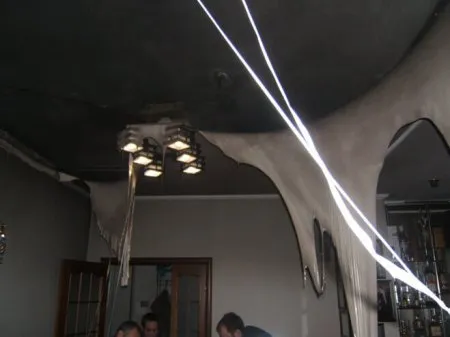

При этом при открытой прокладке по черновому потолку за «лицевым» покрытием есть шанс воспламенений. Поэтому при выборе кабеля или провода для подключения точечных светильников в первую очередь опирайтесь на позицию пожаробезопасности данного решения.
ШВВП, ПВС или ВВГ
Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:
- ШВВП;
- ПВС;
- ВВГ;
Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

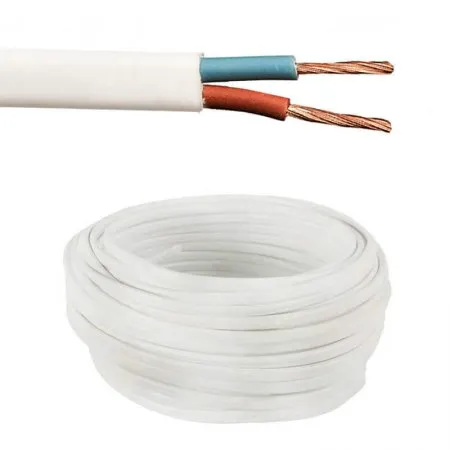

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.
Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.
Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

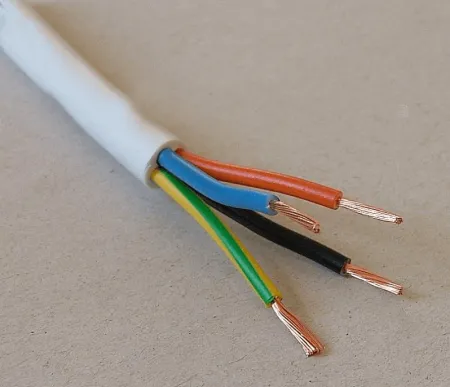

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.
ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.
Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

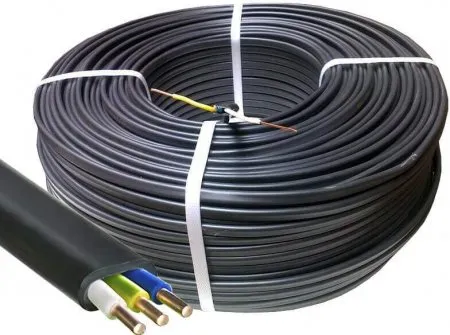

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.
Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

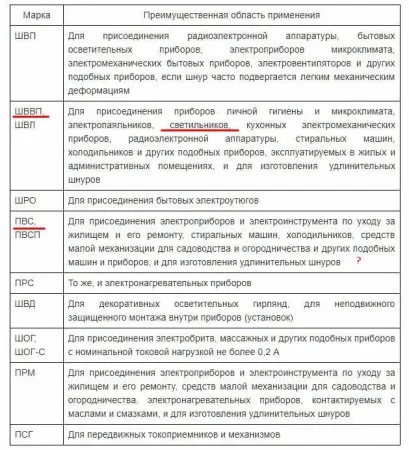

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:
То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.
А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:
Варианты монтажа

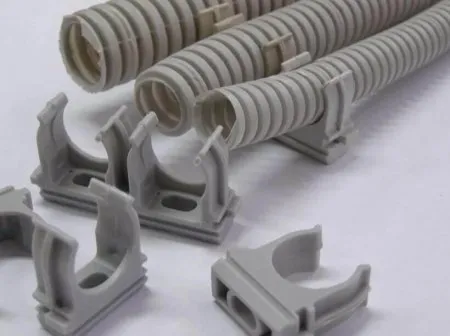

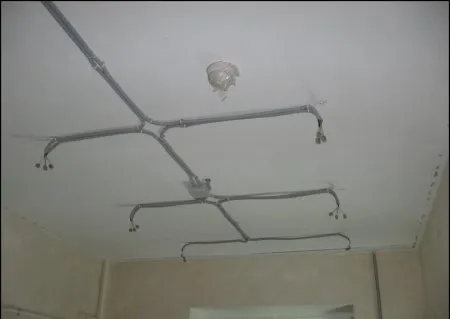

Прокладывать по черновому потолку кабель для точечных светильников нужно в серой ПВХ-гофре.
Она не распространяет горение, защищает проводники и позволяет использовать дюбель хомуты или клипсы для быстрого крепления провода к потолку.

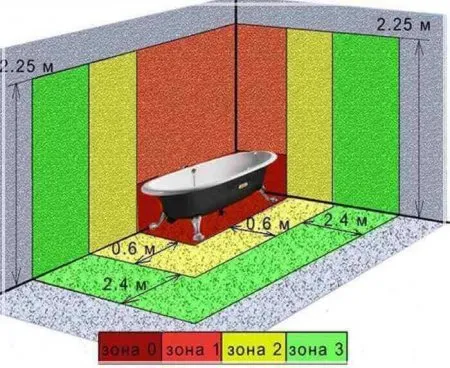

Однако точечные светильники устанавливают не только в гостиной или спальне, но и в ванной комнате. Санузлы – это помещения с повышенной влажностью, что вызывает определенные требования к электробезопасности вашей проводки. Во-первых, все выключатели, распределительные коробки и розетки должны быть вынесены за пределы ванной комнаты или хотя бы за зону I. Если розеток всё-таки не избежать – пользуйтесь рекомендациям описанными в статье: розетки в ванной комнате.

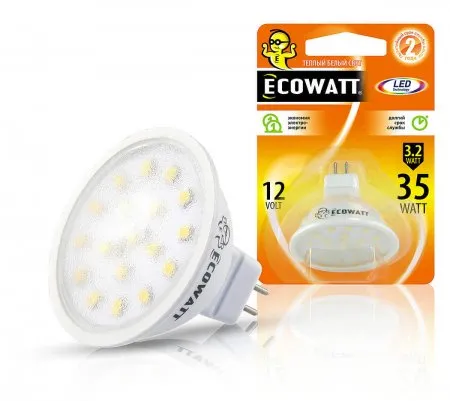

Во-вторых, чтобы снизить риск поражения электрическим током – используйте светильники, которые питаются от напряжения 12В, особенно если светильники установлены в непосредственной близости к умывальнику, душевой кабине или ванной.
Использовать 220В светильники можно в случае влагозащищенного исполнения или расположения их в удаленном от перечисленных объектов места.
Также обязательно просмотрите видео, на котором специалист рассказывает, как правильно прокладывать провода к точечным светильникам и какую ошибку не стоит допускать:
В заключении хотелось бы закрепить изложенный материал. Итак, всё же какой кабель лучше использовать для подключения точечных светильников, а какой нет? Почти все специалисты сходятся во мнении, что по своему предназначению и техническим характеристикам для этих задач лучше всего подходит кабель марки ВВГнг-LS. Сечение обычно используют 1,5 кв. мм. для линий освещения, тем не менее современные светильники потребляют мало – можно использовать и 0,75 кв. мм. Но учитывайте меньшую механическую прочность токопроводящих жил и реальную токовую нагрузку, при большом потреблении мощности. Прокладывайте его по потолку в гофрированной трубе, не поддерживающей горение и не забывайте о надежном соединении проводов.
Материал взят с сайта: https://samelectrik.ru/
Как крепить точечный светильник?
Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:
- Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
- При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
- При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
- При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
- При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.
В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
