Подключение трубки домофона в многоквартирном доме — схема и инструкции

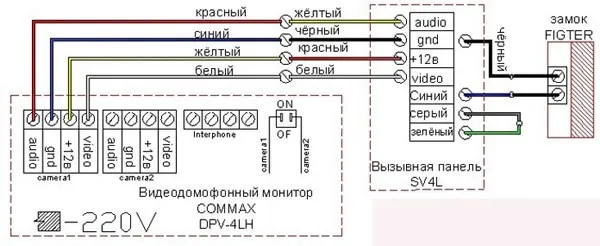

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

В современных многоквартирных зданиях в роли пропускного устройства наиболее распространены специальные разговорные приборы. Они служат для обеспечения вашей безопасности и сохранности имущества. Если вас интересует подключение трубки домофона в многоквартирном доме, то…

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

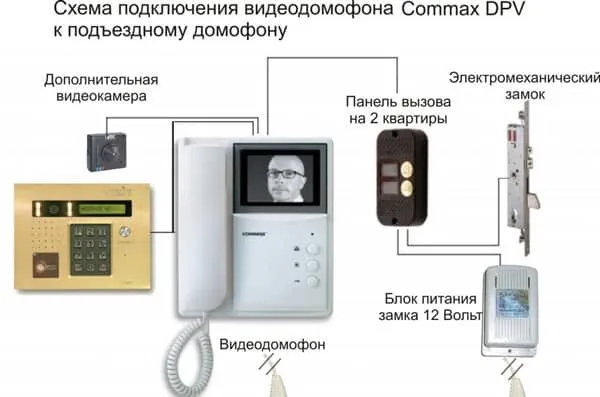

Фото — конструкция системы

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

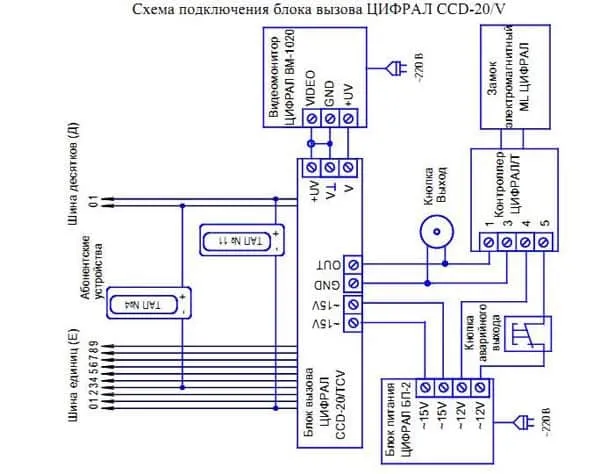

Фото — схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото — блок управления домофоном

Правила монтажа домофонов VIZIT

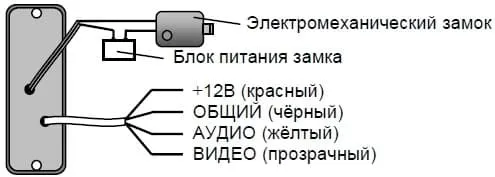

Подключение

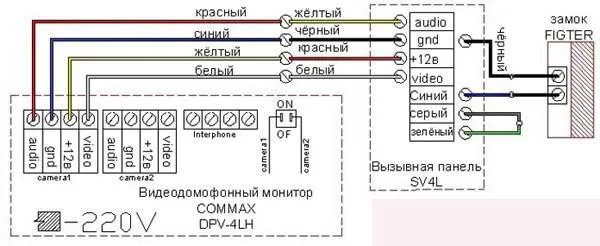

Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

1. К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
2. Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
3. Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
4. После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

Что делать, если отключили домофон Факториал, Eltis от сети питания:

1. Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку; Фото — маркировка проводов при подключении
2. После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
3. Обязательно следите за полярностью;
4. При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

Что внутри домофона? Изучаем устройство и схему подключения

Домофоны являются одной из разновидностей систем контроля доступа. Люди старшего поколения могли впервые увидеть домофоны в иностранных фильмах 70-х годов. Герои картин подходили к подъездам домов, выбирали кнопку с фамилией нужного им человека, нажимали ее, разговаривали с жильцом. По его разрешению входная дверь открывалась, и люди заходили внутрь здания. В 90-е год зарубежная диковинка превратилась в привычный атрибут нашей жизни. Сначала многоквартирные дома, а затем частные домовладения стали оснащаться домофонными системами. Применение домофонов увеличило уровень безопасности граждан.

В этом материале мы постараемся познакомить читателя с устройством домофонов, принципом действия и назначением его основных узлов.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

• распознавания голоса
• с помощью индивидуального электронного ключа;
• путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

Основные узлы домофонных систем

Многопользовательские домофонные системы состоят из нескольких основных узлов. Типичная схема домофона состоит из:

• блока вызова;
• блока питания;
• электрического замка;
• блока коммутации;
• абонентских переговорных трубок.

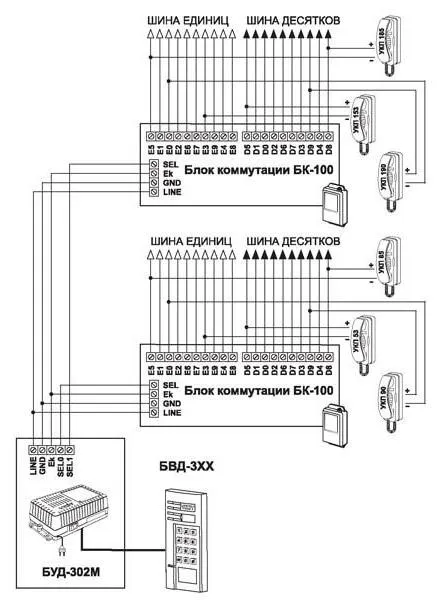

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором.

Ниже мы подробно ознакомимся с устройством всех элементов домофоноой системы.

Электрический замок

В современных многопользовательских домофонных системах применяются два вида электрических замков:

В электромеханических замках ригель (засов) запирающего устройства удерживается в состоянии «закрыто» когда на катушку встроенного электромагнита подается питающее напряжение. При снятии напряжения ригель выходит из запорной планки под действием возвратной пружины.

В дверную раму встраивается катушка мощного электромагнита установленная на часть разомкнутого магнитопровода. Вторая часть магнитопровода монтируется на двери. В момент, когда дверь подходит вплотную к дверной раме, половинки магнитопровода под действием магнитного поля притягиваются друг к другу. При «замыкании» магнитопровода дверь удерживается в запертом состоянии. Чтобы преодолеть сопротивление электромагнита требуется усилие, которое обычный человек без дополнительных средств создать не в состоянии.

Из приведенного описания замков многопользовательских систем понятно, что при исчезновении питающего напряжения они автоматически открываются. Такое устройство замков делает домофонные системы уязвимыми, но оно продиктовано требованиями пожарной безопасности.

Что касается замков индивидуальных домофонов, то они открываются с помощью электромагнита при подаче питающего напряжения. Схема подключения электромеханического замка приведена на рисунке.

Для того чтобы входные двери с электрическими замками могли автоматически запираться, их оборудуют дверным доводчиками.

Блок питания

Блоки питания домофонов вырабатывают питающие напряжения для всех элементов домофонных систем. Каких-то особенных требований, кроме надежности к блокам питания не предъявляется. Для увеличения надежности функционирования домофонов блоки питания можно дополнить блоками бесперебойного питания. Использование «бесперебойников» позволит продолжить работу домофона при перебоях в электроснабжении.

Блок вызова

Блок вызова является «мозгом» домофонной системы. Обычно вызывной блок состоит из:

• цифровой клавиатуры;
• дисплея отражающего набранные на клавиатуре цифры;
• элементов дуплексной громкой связи (динамик, микрофон);
• считывателя кодов электронных ключей;
• кнопки отрывания двери изнутри помещения.

В зависимости от типа домофонной системы и алгоритма ее работы, при наборе комбинации цифр на цифровой клавиатуре можно ввести код доступа или вызвать абонента одной из квартир. При наличии дисплея на нем будет отображаться вводимая цифровая последовательность.

Новейшие домофонные системы открываются при помощи индивидуальных электронных ключей (чипов). В чипах ключей хранится уникальный код, который считывается специальным считывателем. Прочитанный код анализируется микроконтроллером блока вызова. Если введенный код соответствует коду «зашитому» в блок вызова, микроконтроллер выдаст сигнал на открытие двери.

Помимо функции идентификации с помощью ключа, При наборе номера квартиры включаются динамик и микрофон, формируются управляющие сигналы для блока коммутации. Блок коммутации передает сигнал вызова на абонентскую трубку. В случае поднятия абонентской трубки у вызывающего лица появляется возможность вести разговор с людьми находящимися в квартире. Домофоны обеспечивают дуплексную (двустороннюю) голосовую связь между устройством вызова и абонентским аппаратом.

Если на абонентской стороне будет нажата кнопка «открыть», разрешающий сигнал через коммутатор поступит на блок вызова. Микропроцессорная система отключит питание электромагнита замка и входная дверь откроется. Так же дверь откроется и при нажатии кнопки открывания изнутри помещения.

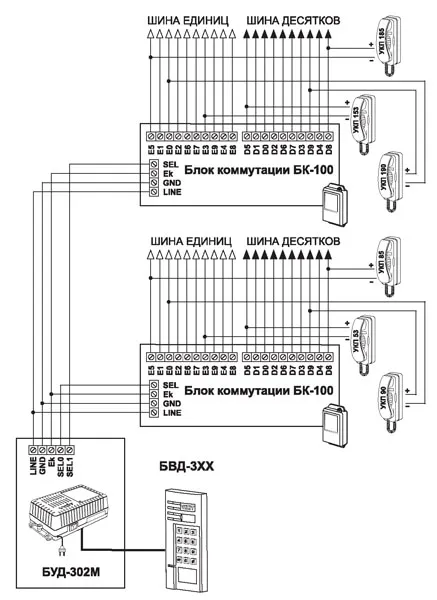

Блок коммутации

С помощью коммутационного блока происходит телефонное соединение между блоком вызова и абонентским аппаратом. В современных домофонных системах в основном применяются блоки коммутации координатного типа. Работа прибора происходит по следующему алгоритму. Блок коммутации принимает от разговорного блока последовательность управляющих сигналов кодирующих номер квартирного приемного устройства (трубки).

В зависимости от номера квартиры, выбираются два провода, которые соединяют абонентский аппарат с разговорной частью вызывного устройства. Не вдаваясь в подробности можно сказать, что при координатном способе коммутации для соединения 99 квартирных трубок требуется всего 20 проводов.

Устройство квартирное переговорное (трубка)

Квартирная домофонная трубка мало чем отличается от трубок обычных телефонных аппаратов. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

В корпус трубки встраивается микрофон с транзисторным усилителем, динамик который в зависимости от положения трубки служит телефонным капчулем или зуммером вызова. На корпусе аппарата устанавливается светодиод индицирующий наличие линии.

Открытие двери из квартиры абонента происходит следующим образом. При нажатии кнопки «открыть» на корпусе квартирного переговорного устройства, происходит изменение сопротивления телефонной линии. Изменение сопротивления линии воспринимается микропроцессорным устройством как сигнал «открыть».

Принципиальная схема трубки домофона

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Заключение

В этом материале мы постарались подробно рассказать о многопользовательских СКУД, способах их построения и устройстве отдельных элементов. В последнее время люди стали активно применять малопользовательские домофоны в частных домовладениях. При этом предпочтение часто отдается видеодомофонам. Использование IP камер расширяет возможности систем контроля и увеличивает уровень безопасности граждан.

Как подключить домофон самостоятельно в многоквартирном доме?

Домофон – уже необходимое устройство для собственника жилья в многоквартирном доме. Он сводит к минимуму доступ посторонних в подъезд: укомплектованные аудио-, а во многих домах и видеосвязью трубки позволяют вам быстро идентифицировать человека по ту сторону дверей. Многих интересует, возможно ли подключить домофон в квартире самостоятельно. Конечно, если вы разбираетесь хотя бы в азах электрики. А мы, в свою очередь, приведем для вас подробную инструкцию, которая поможет вам легко справиться с этим делом.

О конструкции домофона

Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.

Самые популярные изготовители домофонов на сегодня – Vizit, Commax, Falcon Eye и проч.

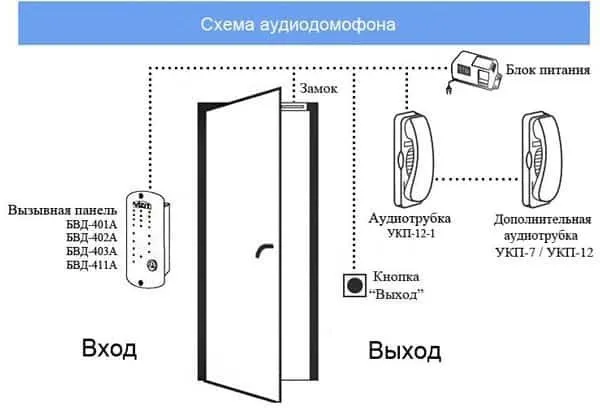

На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:

• Трубка. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
• Вызывная панель. Это ее мы видим рядом с подъездной дверью – считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
• Замок (запирающее устройство). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
• Модуль коммутатора. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
• Блок питания системы.
• Кнопка “Выход” и проч.

В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.

Разновидности домофонов

Перед тем как подключить домофон самостоятельно, нужно определиться с его типом, который более всего вам подходит:

• Цифровой. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь – работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.

• Координатно-матричный. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение – это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.

Техника безопасности

Перед тем как подключить домофон самостоятельно, вспомните о важнейших правилах техники безопасности:

• Главным электрорубильником отключите подачу тока перед работой с электропроводкой.
• Используйте качественные лицензированные изделия и комплектующие.
• Не устанавливайте трансформатор на улице либо во влажном помещении.

Выбор провода

Начать самостоятельную установку домофона мы советуем с выбора провода – ориентируйтесь на его необходимую длину:

• Для аудиоустройства:
  • До 50 м – 6/10.
  • Более 50 м – 1,5 мм.
• Для видеоустройства:
  • До 25 м – 6/10.
  • Более 25 м – 1,5 мм либо максимальный кабель.

Электрозащита и проводка

Продолжаем рассказывать о том, как подключить трубку домофона самостоятельно. Само подключение возможно только к электросети, защищенной автоматом 16 А или предохранителем 10 А. Для обеспечения безопасности жильцов также устанавливается устройство защитного отключения 30 мА.

Для домофонного устройства применяются две разновидности электропитания:

1. Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
2. Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.

Один из важных тем, касающихся того, как подключить подъездный домофон самостоятельно, – проводка. Следите, чтобы она помещалась только в гофрированных трубах. Поэтому вам нужно точно измерить расстояние от внешней панели до переговорной трубки, чтобы проложить трубы по необходимой длине. Свободные окончания проводов из них должны выходить примерно на 20 см.

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт – это установка уличной внешней панели:

1. Примерная высота элемента от земли – 1,6 м.
2. Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
3. Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
4. С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
5. Установите и зафиксируйте встраиваемую коробку цементом.
6. Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
7. Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
8. Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
9. Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Установка внутреннего устройства

Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:

1. Примерное рекомендуемое расположение трубки – 1,5 м от пола.
2. Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два – до переговорного устройства и, собственно, до трансформатора.
3. Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
4. Следующий шаг – помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
5. Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
6. Закрепите подставку для трубки.
7. Из гофрированной трубы подсоедините необходимые провода к трубке.
8. Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
9. Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!

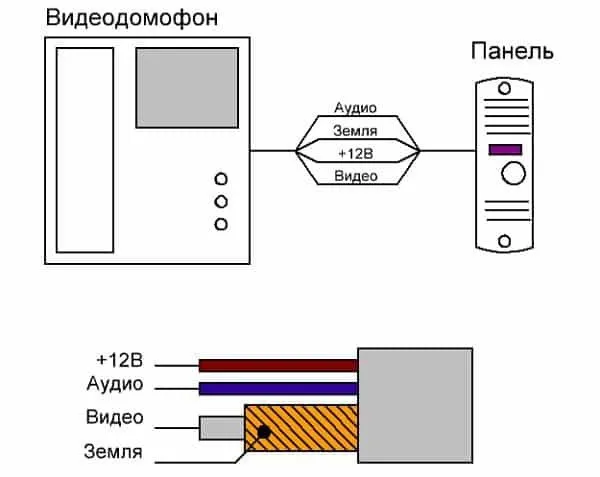

Установка видеодомофона

Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность – видеодомофон, подключается по схожей схеме. Но перед установкой примите во внимание следующее:

• Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
• Видеоглазок должен быть защищен от вибраций и механических повреждений.
• Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Самостоятельная установка домофона – прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.

{SOURCE}

>

Почему не звонит трубка домофона?

Если трубка домофона не звонит, могут быть несколько причин:

1. Отсутствие питания. Проверьте, подключен ли домофон к сети электропитания. Если он подключен, убедитесь, что нет повреждения кабеля.

2. Неправильное подключение проводов. Убедитесь, что провода правильно подключены к домофону и вызывной панели.

3. Неисправность трубки. Если провода подключены правильно, но трубка все еще не звонит, возможно, она неисправна и требует замены.

4. Неисправность вызывной панели. Если вы можете услышать звук вызова, но не можете ответить на вызов, возможно, проблема связана с вызывной панелью. Проверьте, работает ли звонок на вызывной панели, и убедитесь, что провода правильно подключены к ней.

5. Неисправность блока питания. Если трубка домофона работает, но звук вызова слабый или отсутствует, возможно, проблема связана с блоком питания. Проверьте, подключен ли блок питания к домофону и сети электропитания, и убедитесь, что он функционирует правильно.

Если проблему не удается решить самостоятельно, лучше обратиться к специалисту или сервисному центру для диагностики и ремонта домофона.
