Подробное руководство — как правильно выставить опалубку для фундамента по уровню при строительстве дома

Уверенное начало строительства дома обеспечивает правильная выставка опалубки для фундамента по уровню. В нашем подробном руководстве вы найдете шаг за шагом инструкции о том, как правильно осуществить этот важный этап строительства. Узнайте, как выставить опалубку по уровню для надежного фундамента вашего будущего дома.

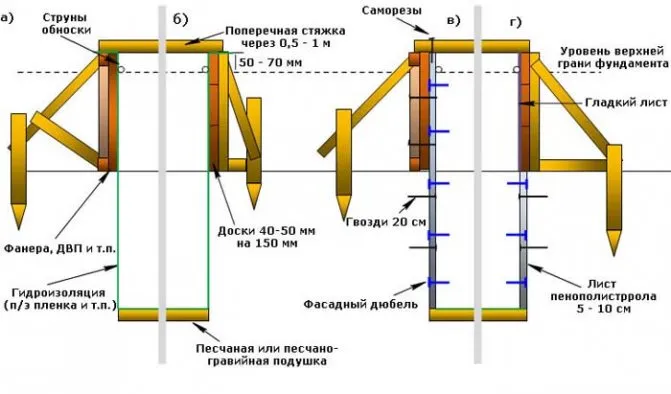

Опалубка для фундамента – каркасно-щитовая форма, в которую заливается смесь для создания бетонной ленты или плиты. От правильности установки щитовой конструкции зависят геометрические параметры, пропорции, внешний вид надземной части основания дома. Если выставить с помощью уровня, сделав грани строго горизонтальными и вертикальными, это позволит в дальнейшем избежать деформаций при усадке. Процедура выравнивания проводится на местности с любым рельефом – особенно это важно на участках с уклоном и косогорах.

Технология и способы выравнивания

Чтобы получить прочный каркас для заливки бетона, понадобится пиломатериал разного сечения: обрезная доска 100х25 и 150х30 мм для щитов, брус 100х50 мм для подпорок и вертикальных стоек. Прежде чем монтировать щитовую конструкцию, тщательно очищают и планируют (выравнивают) с помощью лопат вырытый под фундамент котлован. Затем поэтапно выполняется:

• выставление вертикальных стоек с интервалом 0,8-1,0 м;
• формирование каркаса – зашивка внутренних стенок досками с применением саморезов по дереву;
• подпорка щитов брусками с шагом 0,6-0,7 м.

Если стенки выше 0,9 м, их стягивают металлическими шпильками во избежание деформирования конструкции из-за высокого давления бетонной смеси.

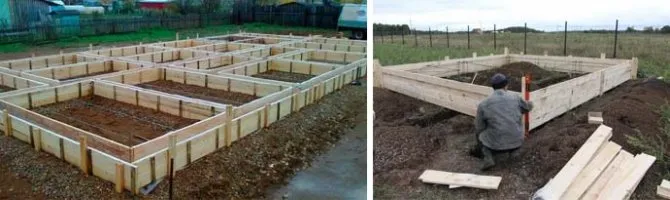

Чтобы выставить опалубку по уровню, выбирается какая-либо технологическая схема из двух предложенных далее.

1. Выше фундамента. Щиты завышают на несколько сантиметров, затем прямо на них маркером (используя водяной или лазерный уровень) наносят метки, соответствующие высоте заливки бетона.

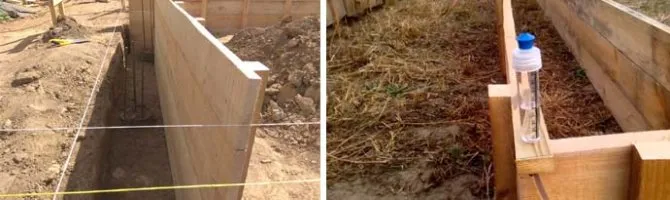

2. Выставление каркаса «под ноль». В этом случае сначала отмечают высоту фундамента, натягивают леску или шнуры. Ориентируясь на них, ставят щиты, которые спиливают по прочерченным вдоль лески линиям. Залитый бетон уплотняют арматурным прутком и выглаживают правилом, опирающимся на стенки щитов.

Чтобы выставить опалубку, используют водяной или лазерный уровень.

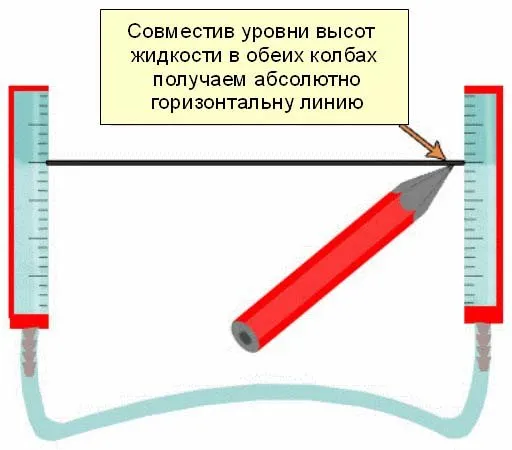

• Водяной. Разметку начинают с поиска самой нижней точки. К ней прикладывают прозрачную емкость уровня, отмечают риской высоту жидкости. С помощью второй колбы помечают остальные колышки. По меткам проводят линии, вдоль которых натягивают леску.
• Лазерный. Прибор находит горизонталь благодаря самовыравнивающемуся механизму. Уровень выставляют на штативе, устраняют все препятствия перед лазерным лучом. При необходимости нивелир настраивают вмонтированным пузырьковым уровнем. В процессе работы соблюдают указанное в инструкции расстояние от прибора до объектов.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Каркас должен быть выше, чем само крыльцо, на 30 см.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

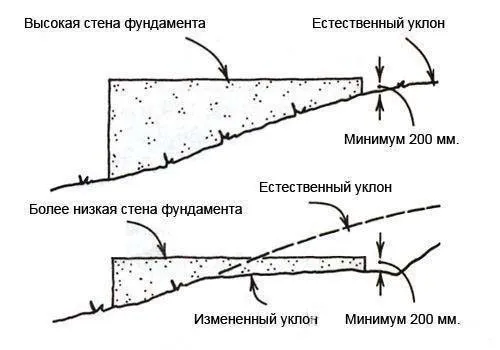

Опалубка на участках с уклоном

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.
2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ. Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

1. Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
2. Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности. Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
3. Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Марки бетона

Бетон делят на марки по прочности, морозостойкости и водонепроницаемости. Первый показатель означает предел прочности при сжатии (кг/см²). Марки бетонов по прочности: 100, 150, 200,250, 300, 400, 500. Чем выше марка, тем большую нагрузку способен воспринимать бетон. Для каждой марки бетона используют определенную марку цемента. Для бетона марки 100 — М 200, для бетона 150 и 200 — М 300 и т. д.

Показатели морозостойкости бетона определяют его способность подвергаться попеременному замораживанию и оттаиванию без разрушения. Марки по морозостойкости: F50, F75, F100, F150, F200, F300, F400, F500.

По водонепроницаемости бетон делят на марки W2, W4, W6, W8 и W12. Марка обозначает способность бетона выдерживать напор воды.

Какую марку бетона использовать для фундамента? На этот вопрос точный ответ может дать лишь автор проекта вашего дома после тщательно проведенных расчетов. Но если говорить о марке прочности, то, как считают специалисты, для строения размером менее 6 х 6 м хватит марки М 200, для домов большей площади — М 300.

Фундамент рекомендуется закладывать сразу после земляных работ, чтобы не допустить размывания и осыпания грунта и частичной потери им несущей способности, а в зимнее время — не проморозить основание. Один из главных врагов строителей — дождь. Еще вчера светило солнце, а сегодня вырытые под фундамент траншеи (или котлован) залиты водой. Что делать? Воду и разжиженный грунт следует обязательно удалить, основание высушить. А чтобы избежать подобной ситуации, для отвода воды (в том числе и грунтовых вод) устраивают систему водоотведения. С этой целью по периметру котлована, на расстоянии 0,8–1,5 м от будущего фундамента, роют канавы с уклоном 0,002–0,006° в сторону сборного отводящего рва, откуда стоки насосом сбрасывают на рельеф. Для понижения уровня грунтовых вод на линии подошвы фундамента прокладывают трубы с отверстиями с уклоном к дренажному колодцу, после чего производят обратную засыпку гравием, крупным песком. Чтобы дренажные трубы не заиливались глинистым грунтом, их обертывают геотекстилем.

При строительстве фундаментов необходимо заранее предусмотреть в них технологические отверстия для последующей прокладки инженерных коммуникаций; заделка этих отверстий должна быть герметичной

Опалубка, армирование и бетонирование

Достаточно большое количество ошибок допускается на стадии устройства опалубки и укладки арматуры. Что используют при строительстве многих загородных домов в качестве опалубки? Как правило, обрезные доски толщиной 40 или 50 мм (опалубка из досок меньшей толщины прогибается в процессе заливки бетона, и ширина фундамента получается разной, кроме того, существенно вырастает расход бетонной смеси). Очень часто доски сбивают так, что между ними остаются щели, в которые вытекает цементное молочко. Происходит обезвоживание и расслоение бетона, следовательно, смесь при затвердении не обеспечит заданную марку по прочности. Серьезные компании применяют инвентарную опалубку, а также щиты из влагостойкой фанеры, выдерживающие от 20 до 80 циклов использования. При такой опалубке поверхность фундамента получается более гладкой и ровной, а это немаловажно, ведь на бугристое основание очень трудно качественно наклеить гидроизоляцию.

Основой фундамента является арматурный каркас. От того, насколько он грамотно выполнен, зависит способность фундамента к восприятию нагрузки. Одна из самых типичных ошибок — несоблюдение длины перехлеста арматурных стержней при их сращивании. Отступление от указанной в проекте величины перехлеста и расположение стыков в одном сечении приводит к некачественному армированию — в этих местах оно может быть ослаблено, вот почему стыки арматуры надо делать вразбежку. Если не соблюден шаг арматуры или неправильно подобран ее диаметр, фундамент будет не способен воспринимать нагрузки от здания.

Между плоскостью опалубки и арматурой должен быть предусмотрен защитный слой не менее 20 мм. Очень часто строители об этом забывают (а некоторые и не знают), и арматура касается опалубки. К чему это ведет? К тому, что арматура останется оголенной и в дальнейшем не будет работать совместно с бетоном.

Уровень планировки земли в строительстве принято называть черновой отметкой. А нулевая отметка — это отметка чистового пола первого этажа. Она является точкой отсчета, от которой все уровни нижележащих конструкций обозначаются знаком «минус»

От качества укладки бетона во многом зависит его прочность, а значит, и долговечность фундамента. Бетон обязательно нужно уплотнять с использованием глубинного вибратора. Укладку бетона осуществляют горизонтальными слоями без разрывов. Толщина слоя — 30 см, чтобы длина насадки аппарата обеспечивала бесперебойную работу. В ходе процесса бетонная смесь разжижается и приобретает способность легко заполнять пустоты и выдавливать содержащийся в ней воздух.

Уход за бетоном

После заливки бетона сооружение фундамента в целом завершено. Казалось бы, риск допустить ошибку уже позади. На самом деле это не так. Во-первых, строители очень часто забывают о правильном уходе за бетоном. В жаркие летние дни его необходимо поливать водой для обеспечения гидратации цемента или накрыть на 2–3 дня водонепроницаемой пленкой, чтобы предотвратить быстрое испарение влаги. При строительстве в зимнее время нужно осуществлять прогрев бетона на +18. +23°С в течение трех дней до набора им 70%-й прочности. Для этого по арматурному каркасу закрепляют греющие электропровода, к которым поступает ток от понижающего трансформатора. Во-вторых, нередки случаи, когда рабочие не дожидаются проектного набора прочности фундамента, а начинают уже через неделю его нагружать: укладывать перекрытия, возводить стены. Это очень грубая ошибка, которая может привести к появлению в фундаменте трещин.

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Возможен и другой вариант – выставление каркаса из дорогостоящей древесины. Доски после демонтажа конструкции используются для отделочных работ (для обустройства пола или потолка, украшения интерьера и так далее).

Несъемная опалубка монтируется из прочных материалов:

1. Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
2. Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
3. Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
4. Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Выставление конструкции своими руками

Подготовительные работы

Перед монтажом конструкции необходимо провести подготовительные работы:

• рытье траншеи под будущий фундамент;
• уборка строительного мусора;
• выравнивание поверхности траншеи.

Советы специалистов по выставлению опалубки

• Изготавливать каркас нужно на отдельном участке, на ровной поверхности. Полностью конструкция собирается на месте укладки фундамента, в траншее.
• Чтобы усилить опалубку, устанавливаются стяжные элементы по всему периметру конструкции через каждый метр. Можно сократить расстояние между распорками для повышения прочности опалубки.
• Верхний слой опалубки важно правильно выровнять по уровню. Если этого не сделать, работу придется переделывать.
• Доски нужно подгонять максимально близко друг к другу, чтобы не было щелей.
• Правильно выбранные доски для опалубки – это залог качественной работы и надежности готовой конструкции. Выбирайте материал без щелей, с ровной поверхностью.
• Нижний край опалубки должен плотно прилегать к почве. Если конструкция будет отходить от поверхности земли, то фундамент окажется неровным.
• Нельзя забывать про армирование фундамента. Чтобы в фундаменте не образовалось трещин, часть отрезка от сетки должна стать началом другого отрезка.

Правильно соорудить конструкцию опалубки нетрудно при наличии стандартного набора инструментов (пила, топор, молоток) и крепежных элементов (гвозди и саморезы). Сэкономить получится в случае использования обычных досок, оставшихся после ранее проведенных строительных работ. Для создания долговечной и надежной опалубки рекомендуем использовать металл или железобетон – материалы, сохраняющие свойства на протяжении 100 и более лет.

Выставить опалубку по уровню можно несколькими способами. Правила проведения работ отражены в специализированной документации: СНиП 3.01.03-84 «Геодезические работы в строительстве» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

В большинстве случаев индивидуальным застройщикам некогда изучать правила и нормы. Потому наиболее полезны рекомендации строителей, основанные на требованиях СНиП и оптимизированные под разные условия выполнения работ по заливке бетона.

Виды неровностей фундаментов

Фундаменты служат основанием для возведения конструкции здания и поэтому к ним предъявляются повышенные требования по прочности, надежности и устойчивости. От того, насколько правильно выполнена заливка фундамента, зависит надежность всего здания. Дефектов фундаментов после заливки может быть несколько: отклонение стен конструкции по вертикали и неровная поверхность по горизонтали. Такие погрешности можно исправить, надо лишь знать некоторые тонкости.

Дефекты боковых неровностей фундаментов

Причиной отклонения линейных вертикалей боковых граней фундамента может быть неправильно установленная или плохо укрепленная деревянная или щитовая опалубка. Если щиты или доски опалубки выставлены не по вертикальному уровню, то при заливке бетоном стены фундамента будут кривыми и неровными. В зависимости от величины отклонения от вертикального уровня применяются различные способы устранения возникших дефектов:

1. Если отклонения по вертикальному уровню незначительные, в пределах до 20 или 30 мм, то в таком случае достаточно набить металлическую штукатурную или арматурную сетку на стены фундамента и нанести штукатурный цементно-песчаный раствор, тщательно выравнивая боковые грани фундамента по уровню или штукатурным маякам.
2. Можно вместо выравнивающей штукатурки наклеить на криволинейную боковую стенку экструдированный пенополистирол толщиной 20 или 50 мм. В этом случае, кроме исправления линейных дефектов неровности, будет выполнена дополнительно теплоизоляция фундаментных стен.
3. В случае значительного уровня кривизны фундамента (более 50 мм) необходимо снова уставить опалубку, закрепить на боковые стены металлическую сетку из арматурной стали и залить бетонной смесью.

При заливке вертикальной стенки, бетонную смесь надо тщательно уплотнить, чтобы не было пустот и раковин в теле бетона. Выполнить эту процедуру можно при помощи строительного вибратора или вручную длинным куском арматуры.

Дефекты горизонтальной поверхности фундамента

Фундамент для здания должен иметь не только ровные стены, но и строго горизонтальную поверхность верхней части. При строительстве домов на верхнюю часть фундамента укладывается насухо горизонтальная прокладочная гидроизоляция из двух слоев рубероида или другого гидроизолирующего материала и только после этого начинается возведение стен.

Неровность верхнего уровня фундамента может получиться в нескольких случаях:

• Неправильно выполненная подготовка основания фундамента. Перед установкой опалубки для заливки фундамента, нужно обязательно сделать песчаную подготовку не менее 100 мм, такая толщина позволить сровнять неровности земли. Песок засыпается, проливается водой и тщательно уплотняется. На этом этапе легко добиться горизонтального уровня основания фундамента с помощью строительного уровня. Прочность пролитой водой и утрамбованной песчаной подушки сравнима с прочностью цементной стяжки такой же толщины. Горизонтальная песчаная подушка служит гарантией ровного фундамента.
• Несоответствие нулевой отметке уровня фундамента. Под нулевой отметкой в строительстве принято считать уровень чистого пола первого этажа. Верхнюю часть фундамента здания, выступающую над поверхностью земли, строители называют цоколем здания. Из всех этих определений понятно, что нулевой уровень фундамента – это не что иное, как верхний уровень цоколя. Если залитый фундамент ниже проектного уровня чистого пола, то такой фундамент надо выравнивать.

Если верхняя часть фундамента имеет отклонение от горизонтали, то тогда уложенная гидроизоляция будет неплотно прилегать, что может вызвать постепенное разрушение постройки.

Выбор материала для опалубки

Опалубка — это каркас, полость которого заливают бетоном. После его схватывания вспомогательную конструкцию разбирают (съемная опалубка) или она остается на прежнем месте и будет составной частью возводимого строения (несъемная).

В первом варианте используются новые листовые материалы, предназначенные для других целей. Но в этом случае внутренние стенки каркаса укрывают уложенными внахлест полотнами плотной полиэтиленовой пленки, которую фиксируют к щитам скобами и строительным степлером. Эта мера предосторожности защитит материалы от загрязнения цементно-песчаным раствором.

Для устройства опалубки можно использовать:

• Обрезные или необрезные доски;
• Листы фанеры или ОСБ;
• Плоский шифер;
• Цементно-стружечные плиты (ЦСП);
• Пенопласт толщиной не менее 5 см;
• Щепоцементные плиты (фибролит);
• Металлические листы толщиной от 2 мм;
• Пластиковые полотна высокой прочности.

Выравнивание

Важный момент в возведении опалубки — ее выравнивание по уровню. Рекомендация от строителей: не нужно стремиться выровнять верхние плоскости каркаса «под ноль». Напротив, стенки опалубки лучше сделать выше запланированной высоты фундамента на несколько сантиметров. А на внутренней части щитов нанести маркером метки, проведя горизонтальные линии, соответствующие требуемой плоскости заливаемого фундамента.

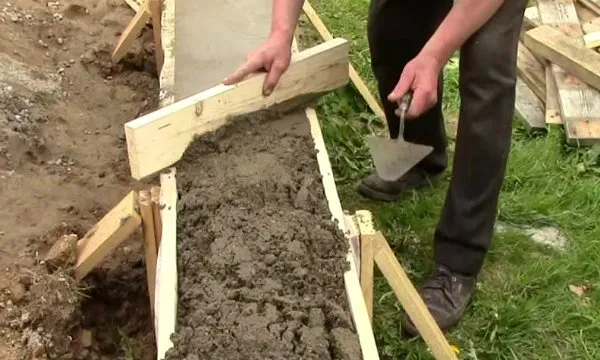

Основная сложность заключается в том, чтобы правильно провести эти линии. Залить и выровнять по ним бетон не трудно. Для выполнения поставленной задачи можно использовать водяной уровень.

Сначала находят нужную высоту фундамента в самой нижней точке разметки. Прикладывают к ней колбу водяного уровня, запоминают или отмечают риской уровень воды. Затем с помощью второй колбы выставляют соответствующие метки на остальных колышках. Проводят линии и, при необходимости, дублируют их тонкой проволокой.

Есть и другая точка зрения на выравнивание: стенки каркаса должны быть выровнены «под ноль». В этих целях на этапе разметки определяют высоту фундамента указанным выше способом и на этом уровне натягивают веревки или леску. Щиты монтируют, ориентируясь на эти приспособления.

Второй способ выравнивания стен опалубки заключается в спиливании щитов по прорисованным вдоль лески или веревки линиям. Бетон при заливке уплотняют прутком арматуры и выравнивают правилом, которое в этом случае должно опираться на стенки опалубки.

Верх фундамента

Наибольшая ответственность возлежит на выравнивании именно здесь. Именно сверху производится укладка гидроизоляционного слоя, и здесь идет соприкосновение со стеновыми конструкциями строения. Поэтому искажения на поверхности фундамента категорически не допустимы.

• Цементный раствор;
• Вода;
• Песок;
• Строительный уровень;
• Материал для возведения опалубки — доски;
• Армирующая сетка;
• Стройинструменты: лопата, мастерок и т.п.

Можно ли сделать опалубку из ДСП?

Да, можно использовать ДСП для изготовления опалубки. Однако, следует учитывать, что ДСП имеет ряд ограничений в использовании при строительстве опалубки. ДСП не является идеальным материалом для опалубки, так как он может непредсказуемо деформироваться под воздействием воды, а также может иметь недостаточную прочность при длительном использовании.

Если вы решите использовать ДСП для изготовления опалубки, вам следует обратить внимание на следующие моменты:

• Выберите высококачественное ДСП с высокой плотностью и малой влажностью. Это позволит уменьшить вероятность деформации и повреждения материала в процессе использования.
• Обработайте поверхность ДСП защитными покрытиями, которые предотвратят попадание воды и уменьшат вероятность деформации.
• Используйте подходящие крепления и каркасы, чтобы обеспечить достаточную прочность и устойчивость опалубки.
• Помните, что ДСП не будет иметь ту же долговечность, что и другие материалы, такие как сталь или бетон. Поэтому опалубку из ДСП нужно заменять регулярно.

Таким образом, использование ДСП для изготовления опалубки возможно, но вы должны принять во внимание ограничения этого материала и принять соответствующие меры предосторожности при ее использовании.
